Jeep Wrangler YJ (1987-1995) – caja de fusibles
Jeep Wrangler – esquema de la caja de fusibles
Año de fabricación: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.
Caja de fusibles en la cabina
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 20 | Limpiaparabrisas trasero |
| 2 | – | – |
| 3 | 15 | Luz de freno;
Faro de iluminación de emergencia; Interruptor de luz de freno debajo del capó; Control de crucero. |
| 4 | 15 | Faro de intermitentes;
Luces de marcha atrás. |
| 5 | 10 o 20 | 1987-1992:
Luces de bienvenida; Kit de indicadores de luces de cúpula; Radio (20 A); 1992-1995: Relé de apagado automático; Relé de la bomba de combustible; PCM (10A). |
| 6 | 25 | Relé del desempañador de la luneta |
| 7 | 20 | Encendedor de cigarrillos;
Radio; Control de crucero; Luces de bienvenida. |
| 8 | 20 | Interruptor de faros;
Interruptor de advertencia de llave; Interruptor de atenuación de luces del panel; Luces de posición/traseras; Luces de posición/delanteras; Radio; Interruptor de intermitentes. |
| 9 | 15 | Módulo de señal acústica;
Interruptor del desempañador; Paquete de indicadores; Tacómetro; Reloj de mantenimiento de emisiones; Luces de advertencia; Indicadores; Relé de la luneta térmica; Luces de reserva; Relé de conmutación del compresor del aire acondicionado; Relé del desempañador. |
| 10 | 5 | Tablero de instrumentos;
Luces de iluminación. |
| 11 | 1987-1989:
Interruptor de limpiaparabrisas; Motor de limpiaparabrisas; 1990-1995: Interruptor de limpiaparabrisas; Motor de limpiaparabrisas. |
|
| 12 | 25 | Motor del ventilador;
Embrague del compresor del aire acondicionado. |

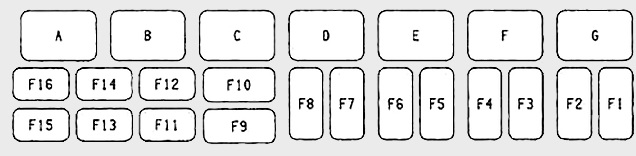

Caja de fusibles en el compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 30 | Bomba de combustible;
Apagado automático. |
| 2 | 50 | Carga |
| 3 | 50 | Batería ACC |
| 4 | 40 | Encendido y motor de arranque |
| 5 | 20 | Faro de emergencia |
| 6 | 50 | Carga |
| 7 | 30 | Faro delantero |
| 8 | 20 | IOD, bocina |
| 9 | 40 | Bomba ABS |
| 10 | 30 | Potencia ABS |
| 11 | – | No se usa |
| 12 | – | No se usa |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 13 | 2 | Módulo de control ABS |
| 14 | – | No se usa |
| 15 | 10 | Bocina |
| 16 | 10 | IOD |
| Relé | ||
| A | Bocina | |
| B | Bomba de combustible | |
| C | Bomba ABS | |
| D | Embrague del compresor del aire acondicionado | |
| E | Apagado automático | |
| F | Motor de arranque | |
| G | ABS |
Acerca del Jeep Wrangler YJ (1987-1995)
El Jeep Wrangler YJ, fabricado entre 1987 y 1995, es un modelo icónico que se hizo popular entre los entusiastas de la conducción todoterreno. Este modelo es conocido por su diseño angular, que se diferencia de sus predecesores. El Wrangler YJ estaba equipado con varios motores, incluyendo un cuatro cilindros de 2.5 litros y un seis cilindros de 4.2 litros, que proporcionaban suficiente potencia para aventuras todoterreno. Su robusta construcción y su fiable tracción a las cuatro ruedas aseguraban una excelente capacidad de paso en terrenos difíciles, lo que lo convertía en un vehículo ideal para los amantes de la naturaleza y la aventura.
Esquema de la caja de fusibles del Jeep Wrangler YJ
Esta página muestra el esquema de la caja de fusibles para el Jeep Wrangler YJ, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles se encuentra generalmente debajo del tablero en el lado del conductor o en el compartimento del motor. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
