Jeep Wrangler JK (2007-2018) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Jeep Wrangler JK (2007–2018), obtendrá información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderá la asignación de cada fusible (diseño de fusibles).
Jeep Wrangler JK – diagrama de fusibles
Año de fabricación: 2007.
El Módulo de Potencia Totalmente Integrado (TIPM) se encuentra en el compartimiento del motor, cerca de la batería.
Este centro contiene fusibles de cartucho, minifusibles y relés. La etiqueta de identificación de cada elemento está impresa en el lado interior de la cubierta.
| Ranura | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Ranura | Fusible de cartucho | Minifusible | Descripción |
| J1 | 40 A Verde | Asiento reclinable eléctrico | |
| J2 | 30 A Rosa | Unidad de control/módulo de puerta | |
| J3 | 40 A Verde | Módulo de puerta trasera | |
| J4 | 25 A Natural | Módulo de puerta del conductor | |
| J5 | 25 A Natural | Módulo de puerta del pasajero | |
| J6 | 40 A Verde | Bomba del sistema de frenos antibloqueo (ABS)/ESP | |
| J7 | 30 A Rosa | Válvula del sistema de frenos antibloqueo (ABS)/ESP | |
| J8 | 40 A Verde | Asiento con memoria eléctrica (si está presente) | |
| J9 | 40 A Verde | Motor PZEV/combustible variable | |
| J10 | 30 A Rosa | Relé del limpiaparabrisas/válvula de ajuste manual | |
| J11 | 30 A Rosa | Barra estabilizadora/Bloqueo-Desbloqueo/Módulo de puerta corredera eléctrica | |
| J13 | 60 A Amarillo | Consumo después de apagar el encendido (IOD) — principal | |
| J14 | 40 A Verde | EBL (desempañador de la ventana trasera) | |
| J15 | 30 A Rosa | Ventilador trasero | |
| J17 | 40 A Verde | Electroimán del motor de arranque | |
| J18 | 20 A Amarillo | Módulo de control del sistema de transmisión (PCM);
Rango de transmisión. |
|
| J19 | 60 A Amarillo | Ventilador del radiador | |
| J20 | 30 A Rosa | Limpiaparabrisas delantero | |
| J21 | 20 A Amarillo | Pulverizador delantero/trasero | |
| J22 | 25 A Natural | Módulo de techo corredizo | |
| M1 | 15 A Azul | Luz de freno central superior (CHMSL)/interruptor de freno | |
| M2 | 20 A Amarillo | Iluminación del remolque | |
| M3 | 20 A Amarillo | Bloqueo del eje delantero/trasero | |
| M4 | 10 A Rojo | Remolque | |
| M5 | 25 A Natural | Inversor | |
| M6 | 20 A Amarillo | Fuente de alimentación n.º 1;
Sensor de lluvia. |
|
| M7 | 20 A Amarillo | Fuente de alimentación n.º 2 | |
| M8 | 20 A Amarillo | Asiento delantero calefactado |
| Ranura | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| M9 | 20 A Amarillo | Asiento trasero calefactado (si está presente) | |
| M10 | 20 A Amarillo | Desactivación de encendido — sistema de entretenimiento del vehículo (IOD-VES), receptor de audio satelital digital (SDARS), DVD, módulo manos libres (HFM), RADIO, antena (ANT), mecanismo universal de apertura de puertas de garaje (UGDO), luz de espejo (VANITY LP) | |
| M11 | 10 A Rojo | (consumo después de apagar el encendido) IOD-HVAC/ATC, MW SENSR, lámpara bajo el capó (UH LMP) | |
| M12 | 30 A Verde | Amplificador (AMP) | |
| M13 | 20 A Amarillo | Módulo del compartimiento de la cabina (IOD-CCN), módulo de control inalámbrico (WCM), sirena, módulo de reloj (CLK MOD), interruptor multifunción (MULTIFCTN SW) | |
| M14 | 20 A Amarillo | Remolque (solo para exportación) | |
| M15 | 20 A Amarillo | COL MOD, IR SNS, ventilación de calefacción, aire acondicionado/control automático de temperatura (HVAC/ATC), espejo (RR VW MIR), módulo del compartimiento de la cabina (CCN), interruptor de la unidad de control (T-CASE SW), RUN/ST, interruptor multifunción (MULTIFTCN SW), monitor de presión de neumáticos (TPM), módulo de bujías incandescentes (GLW PLG MOD) — solo para exportación diésel | |
| M16 | 10 A Rojo | Controlador de dispositivos de retención de pasajeros/módulo de clasificación de pasajeros (ORC/OCM) | |
| M17 | 15 A Azul | Luz trasera izquierda/luz de matrícula/luz de posición (LT-TAIL/LIC/PRK LMP) | |
| M18 | 15 A Azul | Luz trasera derecha/luz de posición/luz de marcha (RT-TAIL/PRK/RUN LMP) | |
| M19 | 25 A Natural | Desactivación automática (ASD #1 y #2) | |
| M20 | 15 A Azul | Iluminación interior del módulo de la cabina, grupo de interruptores (SW BANK), módulo de control del sistema de dirección (SCM) | |
| M21 | 20 A Amarillo | Desactivación automática (ASD #3) | |
| M22 | 10 A Rojo | Bocina derecha | |
| M23 | 10 A Rojo | Bocina izquierda | |
| M24 | 25 A Natural | Limpiaparabrisas trasero | |
| M25 | 20 A Amarillo | Bomba de combustible (FUEL PUMP), bomba de elevación diésel (DSL LIFT PUMP) — solo para exportación | |
| M26 | 10 A Rojo | Interruptor de espejo eléctrico (PWR MIRR SW), interruptor de ventana del conductor (DRVR WIND SW) | |
| M27 | 10 A Rojo | Interruptor de encendido (IGN SW), módulo de ventana (WIN MOD) | |
| M28 | 10 A Rojo | Controlador de próxima generación (NGC), canal de transmisión (TRANS FEED), J1962 | |
| M29 | 10 A Rojo | Módulo de clasificación de pasajeros (OCM) | |
| M30 | 15 A Azul | Módulo del limpiaparabrisas trasero (RR WIPER MOD), espejo plegable eléctrico (PWR FOLD MIR) | |
| M31 | 20 A Amarillo | Luces de marcha atrás (LAMPY B/U) | |
| M32 | 10 A Rojo | Controlador de dispositivos de retención de pasajeros (ORC), TT EUROPE | |
| M33 | 10 A Rojo | Controlador de próxima generación (NGC), controlador global del motor del sistema de transmisión (GPEC) | |
| M34 | 10 A Rojo | Asistente de estacionamiento (PRK ASST), ventilación de calefacción, módulo de aire acondicionado (HVAC MOD), lavado de faros (HDLP WASH), brújula (COMPAS) | |
| M35 | 10 A Rojo | Espejos calefactados | |
| M36 | 20 A Amarillo | Fuente de alimentación n.º 3 (BATT) | |
| M37 | 10 A Rojo | Sistema de frenos antibloqueo (ABS), programa electrónico de estabilidad (ESP), interruptor de luz de freno (STP LP SW), control de la bomba de combustible | |
| M38 | 25 A Natural | Bloquear/desbloquear, motores |
Relés
| Número | Descripción |
|---|---|
| K1 | Encendido (funcionamiento/accesorios) |
| K2 | Encendido (arranque) |
| K3 | Motor de arranque |
| K4 | Encendido (Run-Start) |
| K5 | Módulo de control de la transmisión (TCM) |
| K6 | Desempañador de la ventana trasera (techo rígido) |
| K7 | No se utiliza |
| K8 | No se utiliza |
| K9 | No se utiliza |
| K10 | Desactivación automática |
| K11 | Control del ventilador del radiador |
Jeep Wrangler JK – diagrama de fusibles
Año de fabricación: 2008, 2009, 2010.
El Módulo de Potencia Totalmente Integrado (TIPM) se encuentra en el compartimiento del motor, cerca de la batería.
Este centro contiene fusibles de cartucho, minifusibles y relés. La etiqueta de identificación de cada elemento está impresa en el lado interior de la cubierta.
| Ranura | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Ranura | Fusible de cartucho | Minifusible | Descripción |
| J1 | — | — | |
| J2 | 30 A Rosa | Módulo de la caja de fusibles | |
| J3 | — | — | |
| J4 | 25 A Natural | Nodo de la puerta del conductor | |
| J5 | 25 A Natural | Nodo de la puerta del pasajero | |
| J6 | 40 A Verde | Sistema de frenos antibloqueo (ABS) Alimentación de la bomba/ESP | |
| J7 | 30 A Rosa | Válvula del sistema de frenos antibloqueo (ABS) Alimentación/ESP | |
| J8 | — | — | |
| J9 | 40 A Verde | Alimentación secundaria del motor PZEV/combustible flexible | |
| J10 | 30 A Rosa | Relé del limpiaparabrisas/válvula de control del colector | |
| J11 | 30 A Rosa | Estabilizador transversal | |
| J13 | 60 A Amarillo | Consumo después de apagar el encendido (IOD) — principal | |
| J14 | 40 A Verde | EBL (desempañador de la ventana trasera) | |
| J15 | 30 A Rosa | Ventilador trasero | |
| J17 | 40 A Verde | Electroimán del motor de arranque | |
| J18 | 20 A Amarillo | Módulo de control del sistema de propulsión (PCM);
Rango de la transmisión |
|
| J19 | 60 A Amarillo | Ventilador del radiador | |
| J20 | 30 A Rosa | Limpiaparabrisas delantero | |
| J21 | 20 A Amarillo | Boquilla pulverizadora delantera/trasera | |
| J22 | — | Reserva | |
| M1 | 15 A Azul | Luz de freno central alta (CHMSL)/interruptor de alimentación de la luz de freno | |
| M2 | 20 A Amarillo | Relé de iluminación del remolque (stop) | |
| M3 | 20 A Amarillo | Relé de bloqueo del eje delantero/trasero | |
| M4 | — | — | |
| M5 | — | — | |
| M6 | 20 A Amarillo | Fuente de alimentación n.º 1;
Sensor de lluvia. |
|
| M7 | 20 A Amarillo | Fuente de alimentación n.º 2 | |
| M8 | 20 A Amarillo | Asiento delantero calefactado |
| Ranura | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| M9 | 20 A Amarillo | Asiento trasero calefactado (si está presente) | |
| M10 | 20 A Amarillo | Desactivación de encendido — sistema de entretenimiento del vehículo (IOD-VES), receptor de audio satelital digital (SDARS), DVD, módulo manos libres (HFM), RADIO, antena (ANT), mecanismo universal de apertura de puertas de garaje (UGEKD), luz de cortesía (VANITY LP) | |
| M11 | 10 A Rojo | (consumo después de apagar el encendido) IOD-HVAC/ATC, MW SENSR, lámpara bajo el capó (UH LMP) | |
| M12 | 30 A Verde | Amplificador (AMP) | |
| M13 | 20 A Amarillo | Consumo después de apagar el encendido — nodo de la cabina (IOD-CCN), módulo de control inalámbrico (WCM), sirena, interruptor multifunción (MULTIFCTN SW) | |
| M14 | 20 A Amarillo | Remolque (solo exportación) | |
| M15 | 20 A Amarillo | COL MOD, IR SNS, ventilación del calentador, aire acondicionado/control automático de temperatura (HVAC/ATC), espejo (RR VW MIR), nodo de la cabina (CCN), interruptor de la caja de fusibles (T-CASE SW), RUN/ST, interruptor multifunción (MULTIFTCN SW), monitor de presión de neumáticos (TPM), módulo de bujías incandescentes (GLW PLG MOD) — solo para exportación diésel | |
| M16 | 10 A Rojo | Controlador de inmovilizador de pasajeros (ORC) | |
| M17 | 15 A Azul | Luz trasera izquierda/número/freno (LT-TAIL/LIC/PRK LMP) | |
| M18 | 15 A Azul | Luz trasera derecha/freno/funcionamiento (RT-TAIL/PRK/RUN LMP) | |
| M19 | 25 A Natural | Desactivación automática (ASD #1 y #2) | |
| M20 | 15 A Azul | Iluminación interior del nodo de la cabina (CCN INT LIGHT), grupo de interruptores (SW BANK) | |
| M21 | 20 A Amarillo | Desactivación automática (ASD #3) | |
| M22 | 10 A Rojo | Bocina derecha | |
| M23 | 10 A Rojo | Bocina izquierda | |
| M24 | 25 A Natural | Limpiaparabrisas trasero | |
| M25 | 20 A Amarillo | Bomba de combustible, bomba de elevación diésel (DSL LIFT PUMP) — solo para exportación | |
| M26 | — | — | |
| M27 | 10 A Rojo | Alimentación del interruptor de encendido, módulo inalámbrico | |
| M28 | 10 A Rojo | Canal PCM/TCM | |
| M29 | — | — | |
| M30 | 15 A Azul | Motor del limpiaparabrisas delantero, cable de diagnóstico J1962 | |
| M31 | 20 A Amarillo | Luces de marcha atrás (LAMPY B/U) | |
| M32 | 10 A Rojo | Controlador de dispositivos de retención de pasajeros (ORC), TT EUROPE | |
| M33 | 10 A Rojo | Controlador de próxima generación (NGC), controlador global del motor del sistema de propulsión (GPEC) | |
| M34 | 10 A Rojo | Asistente de estacionamiento (PRK ASST), ventilación del calentador, módulo de aire acondicionado (HVAC MOD), lavado de faros (HDLP WASH), brújula (COMPAS) | |
| M35 | 10 A Rojo | Espejos calefactados | |
| M36 | 20 A Amarillo | Toma de corriente | |
| M37 | 10 A Rojo | Sistema de frenos antibloqueo (ABS), programa electrónico de estabilidad (ESP), interruptor de luz de freno (STP LP SW), control de la bomba de combustible | |
| M38 | 25 A Natural | Bloquear/desbloquear, motores |
Relés
| Número | Descripción |
|---|---|
| K1 | Encendido (funcionamiento/accesorios) |
| K2 | Encendido (arranque) |
| K3 | Motor de arranque |
| K4 | Encendido (Run-Start) |
| K5 | Módulo de control de la transmisión (TCM) |
| K6 | Calentador de la ventana trasera (techo rígido) |
| K7 | No se utiliza |
| K8 | No se utiliza |
| K9 | No se utiliza |
| K10 | Desactivación automática |
| K11 | Control del ventilador del radiador |
Jeep Wrangler JK – esquema de la caja de fusibles
Año de fabricación: 2011, 2012, 2013, 2014, 2015, 2016.
El Módulo de Potencia Totalmente Integrado (TIPM) se encuentra en el compartimiento del motor, cerca de la batería.
Este centro contiene fusibles de cartucho, minifusibles y relés. La etiqueta de identificación de cada elemento está impresa en el lado interior de la cubierta.
| Ranura | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Ranura | Fusible de cartucho | Minifusible | Descripción |
| J1 | — | — | |
| J2 | 30 A Rosa | Módulo de la caja de fusibles | |
| J3 | — | — | |
| J4 | 25 A Natural | Nodo de la puerta del conductor | |
| J5 | 25 A Natural | Nodo de la puerta del pasajero | |
| J6 | 40 A Verde | Bomba del sistema de frenos antibloqueo (ABS)/sistema de control de estabilidad | |
| J7 | 30 A Rosa | Válvula del sistema de frenos antibloqueo (ABS)/sistema de control de estabilidad | |
| J8 | — | — | |
| J9 | 40 A Verde | Motor PZEV Sec/combustible variable | |
| J10 | 30 A Rosa | Relé del limpiaparabrisas/válvula de regulación del colector | |
| J11 | 30 A Rosa | Estabilizador transversal | |
| J12 | 30 A Rosa | Motor del ventilador trasero/ventilador del radiador | |
| J13 | 60 A Amarillo | Consumo después de apagar el motor (IOD) — principal | |
| J14 | 40 A Verde | Limpiaparabrisas trasero | |
| J15 | 40 A Verde | Ventilador delantero | |
| J17 | 40 A Verde | Electroimán del motor de arranque | |
| J18 | 20 A Azul | Módulo de control del sistema de propulsión (PCM);
Rango de la caja de transferencia |
|
| J19 | 60 A Amarillo | Ventilador del radiador | |
| J20 | 30 A Rosa | Limpiaparabrisas delantero | |
| J21 | 20 A Azul | Sistema de pulverización delantero/trasero | |
| J22 | — | Reserva | |
| M1 | 15 A Azul | Luz de freno central alta (CHMSL)/interruptor de alimentación de la luz de freno | |
| M2 | 20 A Amarillo | Iluminación del relé del remolque (luz de freno) | |
| M3 | 20 A Amarillo | Relé de bloqueo del eje delantero/trasero | |
| M4 | — | — | |
| M5 | 25 A Natural | Inversor de potencia — si está presente | |
| M6 | 20 A Amarillo | Alimentación n.º 1;
Sensor de lluvia. |
|
| M7 | 20 A Amarillo | Alimentación n.º 2 | |
| M8 | 20 A Amarillo | Asiento delantero calefactado |
| Ranura | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| M9 | 20 A Amarillo | Asiento trasero calefactado — si está presente | |
| M10 | 15 A Azul | Apagado del encendido — sistema de entretenimiento del vehículo, receptor de audio satelital digital (SDARS), DVD, módulo manos libres, RADIO, antena, mecanismo universal de apertura de puertas de garaje, tocador | |
| M11 | 10 A Rojo | (Apagado del encendido) Sistema de control de clima, lámpara bajo el capó | |
| M12 | 30 A Verde | Amplificador | |
| M13 | 20 A Amarillo | Consumo de apagado del encendido — nodo de la cabina, módulo de control inalámbrico, SIRENA, interruptor de control multifunción | |
| M14 | 20 A Amarillo | Remolque (solo para exportación) | |
| M15 | 20 A Amarillo | Sistema de control de clima, espejo, nodo de la cabina, interruptor de la caja de transferencia, interruptor de control multifunción, monitor de presión de neumáticos, módulo de bujías incandescentes — solo para exportación diésel | |
| M16 | 10 A Rojo | Módulo de airbag | |
| M17 | 15 A Azul | Luz trasera/señal/estacionamiento izquierda | |
| M18 | 15 A Azul | Luz trasera/estacionamiento/marcha derecha | |
| M19 | 25 A Natural | Apagado automático (ASD #1 y #2) | |
| M20 | 15 A Azul | Iluminación interior del nodo de la cabina, grupo de interruptores | |
| M21 | 20 A Amarillo | Apagado automático (ASD #3) | |
| M22 | 10 A Rojo | Bocina derecha (alta/baja) | |
| M23 | 10 A Rojo | Bocina izquierda (alta/baja) | |
| M24 | 25 A Natural | Limpiaparabrisas trasero | |
| M25 | 20 A Amarillo | Bomba de combustible, bomba de elevación diésel — solo para exportación | |
| M26 | 10 A Rojo | Interruptor de ventana, interruptor de ventana del conductor | |
| M27 | 10 A Rojo | Alimentación del interruptor de encendido, módulo inalámbrico | |
| M28 | 10 A Rojo | Módulo de control del sistema de propulsión | |
| M29 | 10 A Rojo | Sistema de propulsión | |
| M30 | 15 A Azul | Motor del limpiaparabrisas delantero, cable de diagnóstico J1962 | |
| M31 | 20 A Amarillo | Luces de marcha atrás | |
| M32 | 10 A Rojo | Controlador de airbag, TT EUROPE | |
| M33 | 10 A Rojo | Controlador del sistema de propulsión | |
| M34 | 10 A Rojo | Asistente de estacionamiento, sistema de aire acondicionado, faro de chorro, brújula | |
| M35 | 10 A Rojo | Espejos calefactados | |
| M36 | 20 A Amarillo | Presión de alimentación | |
| M37 | 10 A Rojo | Sistema de frenos antibloqueo, control electrónico de estabilidad, interruptor de luz de freno, relé de la bomba de combustible | |
| M38 | 25 A Natural | Bloqueo/desbloqueo de motores |
Relés
| Número | Descripción |
|---|---|
| K1 | Encendido (funcionamiento/accesorios) |
| K2 | Encendido (arranque) |
| K3 | Motor de arranque |
| K4 | Encendido (Run-Start) |
| K5 | Módulo de control de la transmisión (TCM) |
| K6 | Calentador de la ventana trasera (techo rígido) |
| K7 | No se utiliza |
| K8 | No se utiliza |
| K9 | No se utiliza |
| K10 | Apagado automático |
| K11 | Control del ventilador del radiador |

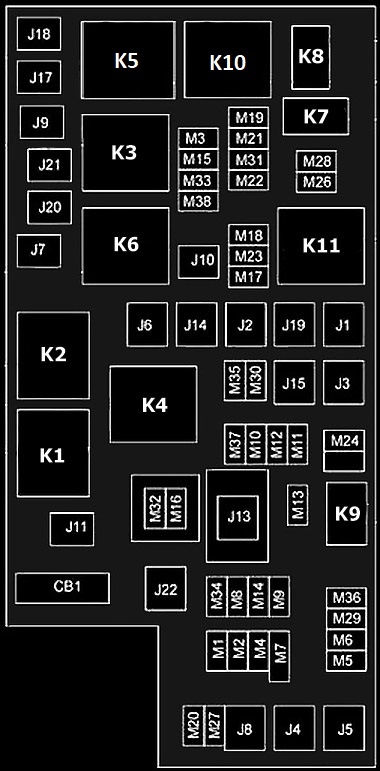

Jeep Wrangler JK – esquema de la caja de fusibles
Año de fabricación: 2017, 2018.
Asignación de fusibles (2017, 2018)
| Ranura | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Ranura | Fusible de cartucho | Minifusible | Descripción |
| J1 | – | – | – |
| J2 | 30 A Rosa | – | Módulo de la caja de fusibles |
| J3 | – | – | – |
| J4 | 25 A Transparente | – | Nodo de la puerta del conductor |
| J5 | 25 A Transparente | – | Nodo de la puerta del pasajero |
| J6 | 40 A Verde | — | Bomba del sistema de frenos antibloqueo (ABS);
Sistema de control de estabilidad. |
| J7 | 30 A Rosa | — | Válvula del sistema de frenos antibloqueo (ABS);
Sistema de control de estabilidad. |
| J8 | – | – | – |
| J9 | 40 A Verde | – | Motor PZEV Sec/combustible flexible — si está presente |
| J10 | 30 A Rosa | Relé del limpiaparabrisas;
Válvula de ajuste del colector. |
|
| J11 | 30 A Rosa | – | Estabilizador transversal |
| J12 | – | – | – |
| J13 | 60 A Amarillo | – | Consumo después de apagar el motor (IOD) — principal |
| J14 | 40 A Verde | – | Lava luneta trasera |
| J15 | 40 A Verde | – | Ventilador delantero |
| J17 | 40 A Verde | – | Electroimán del motor de arranque |
| J18 | 20 A Azul | — | Módulo de control del sistema de propulsión (PCM);
Rango de la caja de fusibles. |
| J19 | 60 A Amarillo | – | Ventilador del radiador |
| J20 | 30 A Rosa | – | Limpiaparabrisas delantero |
| J21 | 20 A Azul | – | Pulverizador delantero/trasero |
| J22 | – | – | Reserva |
| M1 | 15 A Azul | Luz de freno central de montaje alto (CHMSL);
Interruptor de alimentación de la luz de freno. |
|
| M2 | – | 20 A Amarillo | Relé de iluminación del remolque (luz de freno) |
| M3 | – | 20 A Amarillo | Relé de bloqueo del eje delantero/trasero |
| M4 | – | 2 A Gris | Espiral de reloj |
| M5 | – | 25 A Transparente | Inversor de potencia — si está presente |
| M6 | – | 20 A Amarillo | En el punto de alimentación n.º 1;
Sensor de lluvia. |
| M7 | – | 20 A Amarillo | En el punto de alimentación n.º 2 |
| M8 | – | 20 A Amarillo | Asiento delantero calefactado |
| Ranura | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| M9 | – | 20 A Amarillo | Asiento trasero calefactado — si está presente |
| M10 | 15 A Azul | Desactivación de encendido — sistema de entretenimiento del vehículo, receptor de audio satelital digital (SDARS), DVD, módulo manos libres, RADIO, antena, mecanismo universal de apertura de puertas de garaje, tocador | |
| M11 | — | 10 A Rojo | (Desactivación de encendido) Sistema de control de clima, lámpara bajo el capó |
| M12 | – | 30 A Verde | Amplificador |
| M13 | 20 A Amarillo | Consumo de desactivación de encendido — nodo de la cabina, módulo de control inalámbrico, sirena, interruptor de control multifunción | |
| M14 | – | 20 A Amarillo | Remolque (solo para exportación) |
| M15 | 20 A Amarillo | Sistema de control de clima, espejo retrovisor, nodo de la cabina, interruptor de la caja de fusibles, interruptor multifunción, monitor de presión de neumáticos, módulo de bujías incandescentes — solo para exportación diésel | |
| M16 | – | 10 A Rojo | Módulo de airbag |
| M17 | – | 15 A Azul | Luz trasera/sello/estacionamiento izquierda |
| M18 | – | 15 A Azul | Luz trasera/estacionamiento/luz derecha |
| M19 | – | 25 A Transparente | Desactivación automática (ASD #1 y #2) |
| M20 | — | 15 A Azul | Iluminación interior del nodo de la cabina, grupo de interruptores |
| M21 | – | 20 A Amarillo | Desactivación automática (ASD #3) |
| M22 | – | 10 A Rojo | Sonido fuerte de la bocina derecha (alta/baja) |
| M23 | – | 10 A Rojo | Sonido fuerte de la bocina izquierda (alta/baja) |
| M24 | – | 25 A Transparente | Limpiaparabrisas trasero |
| M25 | – | 20 A Amarillo | Bomba de combustible, bomba de elevación diésel — solo para exportación |
| M26 | 10 A Rojo | Interruptor de ventana, interruptor de ventana del conductor | |
| M27 | – | 10 A Rojo | Alimentación del interruptor de encendido, módulo inalámbrico |
| M28 | – | 10 A Rojo | Módulo de control del sistema de propulsión |
| M29 | – | 10 A Rojo | Sistema de propulsión |
| M30 | – | 15 A Azul | Motor del limpiaparabrisas delantero, cable de diagnóstico J1962 |
| M31 | – | 20 A Amarillo | Luces de marcha atrás |
| M32 | – | 10 A Rojo | Controlador de airbag, TT EUROPE |
| M33 | – | 10 A Rojo | Controlador del sistema de propulsión |
| M34 | — | 10 A Rojo | Asistente de estacionamiento, sistema de aire acondicionado, faro de chorro, brújula |
| M35 | – | 10 A Rojo | Espejos calefactados |
| M36 | – | 20 A Amarillo | Punto de alimentación |
| M37 | 10 A Rojo | Sistema de frenos antibloqueo, control electrónico de estabilidad, interruptor de luz de freno, relé de la bomba de combustible | |
| M38 | – | 25 A Transparente | Bloqueo/desbloqueo de motores |
Relés
| Número | Descripción |
|---|---|
| K1 | Encendido (funcionamiento/accesorios) |
| K2 | Encendido (arranque) |
| K3 | Motor de arranque |
| K4 | Encendido (Run-Start) |
| K5 | Módulo de control de la transmisión (TCM) |
| K6 | Calentador de la ventana trasera (techo rígido) |
| K7 | No se utiliza |
| K8 | No se utiliza |
| K9 | No se utiliza |
| K10 | Desactivación automática |
| K11 | Control del ventilador del radiador |
Acerca del Jeep Wrangler JK (2007-2018)
El Jeep Wrangler JK, fabricado entre 2007 y 2018, es un icónico vehículo todoterreno conocido por su robustez y capacidad para manejar terrenos difíciles. Este modelo presenta un diseño característico con techo y puertas desmontables, lo que permite una experiencia de conducción única. El Wrangler JK estuvo disponible con varias motorizaciones, incluido un motor V6 Pentastar de 3.6 litros, que proporciona suficiente potencia para aventuras todoterreno. Gracias a su construcción y tracción en las cuatro ruedas, este modelo es popular entre los entusiastas de los vehículos todoterreno.
Esquema de la caja de fusibles del Jeep Wrangler JK
Esta página muestra el esquema de la caja de fusibles para el Jeep Wrangler JK, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. En este modelo, la caja de fusibles se encuentra debajo del capó, cerca de la batería, y también en el interior del vehículo, debajo del salpicadero. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente de su Jeep Wrangler JK.
