Jaguar E-Pace (2018-2020) – caja de fusibles
Jaguar E-Pace – esquema de fusibles
Año de fabricación: 2018, 2019, 2020.

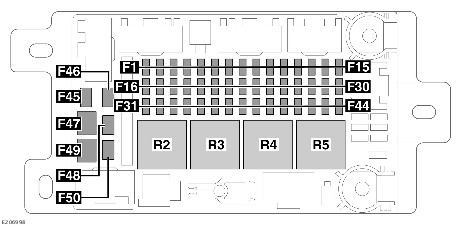

ESQUEMA DE FUSIBLES EN EL COMPARTIMENTO DEL MOTOR
| Número | Amperios [A] | Color del fusible | Descripción |
|---|---|---|---|
| Número | Amperios [A] | Color del fusible | Descripción |
| 1 | 30 | Verde. | Módulo de control del motor |
| 2 | 5 | Marrón claro. | Sistema de gestión de energía eléctrica. |
| 3* | 80 | Transparente. | Sistema de dirección asistida eléctrica (EPAS);
Sistema de gestión del motor. |
| 4* | 60 | Azul. | Bujías incandescentes (solo motores diésel). |
| 5* | 100 | Violeta. | Refrigeración del motor. |
| 6 | 15 | Azul. | Sistema de gestión del motor. |
| 7 | 15 | Azul. | Sistema de gestión del motor. |
| 8 | 15 | Azul. | Sistema de gestión del motor. |
| 9 | 10 | Rojo. | Sistema de gestión del motor. |
| 10 | Rojo. | Sistema de gestión del motor. | |
| 10 | 5 | Marrón claro. | Bomba de combustible. |
| 11 | 10 | Rojo. | Sistema de gestión del motor. |
| 12 | 10 | Rojo. | Sistema de gestión del motor. |
| 13 | – | – | – |
| 14 | 10 | Rojo. | Refrigeración del motor. |
| 10 | Rojo. | Sistema de gestión del motor. | |
| 15* | 40 | Naranja. | Sistema de gestión del motor. |
| 16* | 100 | Violeta. | Calentador auxiliar. |
| 17* | 60 | Azul. | Esquema de fusibles del habitáculo. |
| 18* | 60 | Azul. | Esquema de fusibles del habitáculo. |
| 19* | 60 | Azul. | Esquema de fusibles del maletero. |
| 20* | 60 | Azul. | Esquema de fusibles del maletero. |
| 21* | 60 | Azul. | Sistema de gestión de energía eléctrica. |
| Número | Amperios [A] | Color del fusible | Descripción |
|---|---|---|---|
| 22* | 30 | Verde. | Limpiaparabrisas del parabrisas. |
| 23* | 40 | Naranja. | Esquema de fusibles del habitáculo. |
| 24* | 40 | Naranja. | Motor de arranque (solo motores diésel con transmisión automática). |
| 25* | 40 | Naranja. | Sistema de frenos antibloqueo (ABS). |
| 26* | 40 | Naranja. | Sistema de frenos antibloqueo (ABS). |
| 27* | 40 | Naranja. | Esquema de fusibles del habitáculo. |
| 28* | 40 | Naranja. | Motor del ventilador de la calefacción. |
| 29* | 30 | Verde. | Freno eléctrico del remolque (solo Australia). |
| 30 | 15 | Azul. | Reserva. |
| 31 | 15 | Azul. | Bocina. |
| 32 | 10 | Rojo. | Reserva. |
| 33 | 5 | Marrón claro. | Bocina;
Calefacción del parabrisas; Bomba de combustible. |
| 34* | 40 | Naranja. | Calefacción del parabrisas lado izquierdo. |
| 35* | 40 | Naranja. | Calefacción del parabrisas lado derecho. |
| 36 | 5 | Marrón claro. | Sistema de gestión del motor. Aire acondicionado. |
| 37 | 20 | Amarillo. | Bomba de combustible. |
| 38 | 15 | Azul. | Módulo de control de la transmisión. |
| 39 | 10 | Rojo. | Faros antiniebla delanteros. |
| 40 | 20 | Amarillo. | Faro derecho. |
| 41 | 20 | Amarillo. | Faro izquierdo. |
| 42 | – | – | – |
| 43 | – | – | – |
| 44 | – | – | – |
| 45 | – | – | – |
ESQUEMA DE FUSIBLES DEL HABITÁCULO
| Número | Amperios [A] | Color del fusible | Descripción |
|---|---|---|---|
| Número | Amperios [A] | Color del fusible | Descripción |
| 1 | 30 | Verde. | Asiento del pasajero delantero. |
| 2 | 30 | Verde. | Asiento del conductor. |
| 3 | 25 | Transparente. | Módulo de la puerta del pasajero. |
| 4 | 25 | Transparente. | Módulo de la puerta del conductor. |
| 5 | 5 | Marrón claro. | Desactivación sin llave. |
| 6 | – | – | – |
| 7 | – | – | – |
| 8 | – | – | – |
| 9 | 5 | Marrón claro. | Sistema de monitoreo de presión de neumáticos (TPMS). |
| 10 | 5 | Marrón claro. | Alarma autoalimentada. |
| 11 | 5 | Marrón claro. | Cuadro de instrumentos. |
| 12 | 20 | Amarillo. | Sistema de alimentación. |
| 13 | 5 | Marrón claro. | Asientos traseros. |
| 14 | 5 | Marrón claro. | Inmovilizador del vehículo. |
| 15 | 5 | Marrón claro. | Volante. |
| 16 | 20 | Amarillo. | Desactivación sin llave. |
| 17 | 5 | Marrón claro. | Interruptor del pedal de freno. |
| 18 | 20 | Amarillo. | Cubierta delantera. |
| 19 | 20 | Amarillo. | Asiento del pasajero delantero calefactado o climatizado. |
| 20 | 5 | Marrón claro. | Espejo;
Cámara. |
| 21 | 5 | Marrón claro. | Monitoreo de punto ciego |
| 22 | 5 | Marrón claro. | Cámara. |
| 23 | – | – | – |
| 24 | – | – | – |
| Número | Amperios [A] | Color del fusible | Descripción |
|---|---|---|---|
| 25 | 10 | Rojo. | Juego de intermitentes. |
| 26 | 20 | Amarillo. | Encendedor. |
| 27 | – | – | – |
| 28 | 10 | Rojo. | Pantalla HUD y ventilador. |
| 29 | 5 | Marrón claro. | Sistema inteligente de programación de velocidad de crucero. |
| 30 | 20 | Amarillo. | Controles de calefacción y aire acondicionado del asiento del conductor. |
| 31 | 5 | Marrón claro. | Tapa del maletero eléctrica. |
| 32 | 5 | Marrón claro. | Módulo de la puerta del conductor. |
| 33 | 10 | Rojo. | Amplificador de audio. |
| 34 | 15 | Azul. | Sistema de infoentretenimiento. |
| 35 | 15 | Azul. | Sistema de infoentretenimiento. |
| 36 | 10 | Rojo. | Salida de audio/video. |
| 37 | 15 | Azul. | Interruptores y memoria del asiento. |
| 38 | 20 | Amarillo. | Alimentación de accesorios en el espacio entre los asientos. |
| 39 | – | – | – |
| 40 | – | – | – |
| 41 | 10 | Rojo. | Volante calefactado. |
| 42 | 5 | Marrón claro. | Volante. |
| 43 | 20 | Amarillo. | Sistema de calefacción y ventilación. |
| 44 | – | – | – |
| 45 | 40 | Naranja. | Módulo de control de la carrocería. |
| 46 | – | – | – |
| 47 | 40 | Naranja. | Módulo de control de la carrocería. |
| 48 | – | – | – |
| 49 | 40 | Naranja. | Sistema de infoentretenimiento, amplificador. |
| 50 | 20 | Amarillo. | Módulo amplificador. |
ESQUEMA DE FUSIBLES DEL MALETERO
| Número | Amperios [A] | Color del fusible | Descripción |
|---|---|---|---|
| Número | Amperios [A] | Color del fusible | Descripción |
| 1 | 15 | Azul. | Limpiaparabrisas trasero. |
| 2 | 20 | Amarillo. | Estribos laterales extraíbles. |
| 3 | 5 | Marrón claro. | Sistema de telemática. |
| 4 | 5 | Marrón claro. | Calentador de combustible (FBH). |
| 5 | 25 | Transparente. | Bomba de combustible. |
| 6 | 30 | Verde. | Asistencia de la tapa del maletero. |
| 7 | 5 | Marrón claro. | De reserva. |
| 8 | – | – | – |
| 9 | 5 | Marrón claro. | Acumulador de reserva. |
| 10 | – | – | – |
| 11 | 25 | Transparente. | Módulo de la puerta trasera derecha. |
| 12 | 20 | Amarillo. | Remolque. |
| 13 | 5 | Marrón claro. | Tracción total (AWD). |
| 14 | 25 | Transparente. | Módulo de la puerta trasera izquierda. |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | 30 | Verde. | Sistema de transmisión. |
| 20 | – | – | – |
| 21 | 20 | Amarillo. | Toma de corriente para accesorios. |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | 5 | Marrón claro. | Cálculo de profundidad de vadeo. |
| 25 | – | – | – |
| Número | Amperios [A] | Color del fusible | Descripción |
|---|---|---|---|
| 26 | 20 | Amarillo. | Módulo de calefacción del asiento trasero. |
| 27 | 5 | Marrón claro. | Ventanas. |
| 28 | 5 | Marrón claro. | Diagnóstico del vehículo. |
| 29 | – | – | – |
| 30 | – | – | – |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | 20 | Amarillo. | Alimentación del remolque. |
| 34 | 10 | Rojo. | Módulo de control de los elementos del chasis. |
| 35 | 30 | Verde. | Sistema de transmisión. |
| 36 | 20 | Amarillo. | Bomba de combustible. |
| 37 | – | – | – |
| 38 | 5 | Marrón claro. | Ventilador de reserva. |
| 39 | 20 | Amarillo. | Control trasero de reserva. |
| 40 | 10 | Rojo. | Cargador USB. |
| 41 | 20 | Amarillo. | Calefacción del asiento trasero derecho. |
| 42 | 20 | Amarillo. | Alimentación de accesorios en la consola trasera. |
| 43 | – | – | – |
| 44 | 30 | Verde. | Calefacción de la luneta trasera. |
| 45 | – | – | – |
| 46 | – | – | – |
| 47 | 30 | Verde. | Sistema de transmisión. |
| 48 | 30 | Verde. | Gancho de remolque desmontable. |
| 49 | – | – | – |
| 50 | 25 | Transparente. | Calentador. |
Acerca del Jaguar E-Pace (2018-2020)
El Jaguar E-Pace, presentado entre 2018 y 2020, es un SUV compacto que combina un diseño lujoso con características de conducción dinámicas. Este modelo es conocido por su aspecto elegante y tecnologías modernas que garantizan comodidad y seguridad en la carretera. El Jaguar E-Pace ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, que proporcionan potencias de 150 a 300 caballos de fuerza. El interior del vehículo está equipado con materiales de alta calidad y funciones avanzadas de infoentretenimiento, asegurando un viaje cómodo tanto para el conductor como para los pasajeros.
Esquema de la caja de fusibles del Jaguar E-Pace
Esta página muestra el esquema de la caja de fusibles para el modelo Jaguar E-Pace, que es esencial para el mantenimiento y las reparaciones adecuadas del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior del vehículo, generalmente debajo del salpicadero. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener una visión general de su configuración.
