Jaguar F-Type (2014-2020) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Jaguar F-Type (2014–2020), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Diagrama de fusibles y relés – Jaguar F-Type
Aplica a vehículos fabricados en los años:
2014, 2015, 2016, 2017.
Ubicación de la caja de fusibles
En el vehículo se instalan 6 cajas de fusibles separadas, cada una de las cuales contiene fusibles que protegen diferentes grupos de circuitos.
- Caja de fusibles en el lado izquierdo del compartimento del motor:
Retire la cubierta lateral del lado izquierdo debajo del capó, presione la abrazadera para liberar la cubierta de la caja de fusibles.
- Caja de fusibles en el lado derecho del compartimento del motor:
Abra la cubierta lateral y presione 2 abrazaderas para liberar la cubierta de la caja de fusibles.
- Caja de fusibles en el habitáculo, ubicada en el espacio para los pies del lado del pasajero:
Levante la alfombrilla/moqueta para revelar el panel de acceso. Tire y retire el panel de acceso para ver la caja de fusibles.
- Caja de fusibles en el habitáculo, ubicada en el pilar A izquierdo, debajo del salpicadero:
Retire el panel de acceso para ver la caja de fusibles.
- Solo vehículos tipo coupé:
El acceso a la caja de fusibles se obtiene a través de: Plegar el panel del suelo del maletero y retirar el soporte del panel del suelo. Retirar la cubierta del maletero a la izquierda (batería). Retirar la cubierta del maletero.
- Solo descapotable.
El acceso a la caja de fusibles se obtiene a través de: Retirar la cubierta lateral del maletero a la izquierda (batería). Retirar la cubierta del maletero.

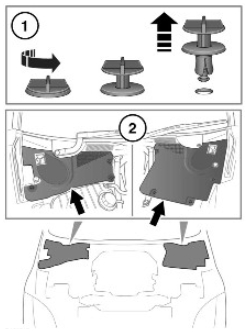

Retirada de las cubiertas bajo el capó:
- Gire los tornillos de extracción en sentido contrario a las agujas del reloj y luego tire para retirarlos.
- Levante el borde delantero de la cubierta y deslícela hacia adelante para retirarla.
- Instale estas piezas en el orden inverso al de la extracción.
Cajas de fusibles en el habitáculo
Diagrama de la caja de fusibles del pilar A izquierdo
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| F1 | 30A | Freno de estacionamiento eléctrico (EPB) (lado izquierdo) |
| F2 | – | – |
| F3 | – | – |
| F4 | – | – |
| F5 | 10 A | Control del salpicadero, ventilador del salpicadero |
| F6 | 15A | Techo plegable (cierre delantero) |
| F7 | – | – |
| F8 | 5A | Módulo de vehículo sin llave (lógica) |
| F9 | 15A | Techo plegable (cierre inferior) |
| F10 | 10 A | Embrague del aire acondicionado |
| F11 | 25A | Asiento delantero calefactado |
| F12 | 5A | Alimentación del interruptor del asiento |
| F13 | 10 A | Módulo de control del chasis (alerón), interruptor de control JaguarDrive |
| F14 | – | – |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F15 | 25A | Maletero |
| F 16 | 30A | Freno de estacionamiento eléctrico (EPB) (lado derecho) |
| F17 | 10 A | Control de amortiguación adaptativo, unidad de control del chasis |
| F18 | – | – |
| F19 | 30A | Bomba de combustible |
| F20 | – | – |
| F21 | 10 A | Cámara trasera, faros, monitorización de ángulo muerto (BSM), control de distancia de estacionamiento, espejo retrovisor |
| F22 | 5A | Motor del faro lateral derecho |
| F23 | 5A | Motor del faro lateral izquierdo |
| F24 | 5A | Ajuste de faros |
| F25 | 10 A | Control del salpicadero, ventilador del salpicadero |
| F26 | 5A | Módulo de puerta de enlace |
| F27 | – | – |
| F28 | – | – |
| F29 | 10 A | Cámara trasera, faros, monitorización de ángulo muerto (BSM), control de distancia de estacionamiento, espejo retrovisor |
| F30 | 5A | Modo normal (o modo de transporte) |
Diagrama de la caja de fusibles del lado del pasajero
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| F1 | 5A | Receptor de radiofrecuencia (RF), sensor de movimiento, sensor de monitorización de presión de neumáticos (TPMS) |
| F2 | – | – |
| F3 | – | – |
| F4 | 5A | Módulo de puerta de enlace CAN |
| F5 | 5A | Sistema antibloqueo (ABS), sensor de ángulo de dirección |
| F6 | – | – |
| F7 | – | – |
| F8 | 30A | Asiento del lado derecho (alimentación 2) |
| F9 | 5A | Freno de estacionamiento eléctrico (EPB) |
| F10 | 5A | Control de suspensión adaptativo |
| F11 | – | – |
| F12 | 5A | Luces de marcha atrás y bloqueo de atenuación de espejos |
| F13 | – | – |
| F14 | 5A | Interruptor del pedal de freno |
| F15 | 30A | Luneta trasera calefactada |
| F 16 | – | – |
| F17 | – | – |
| F18 | – | – |
| F19 | 5A | Módulo de control del sistema de transmisión, módulo de control electrónico |
| F20 | 10 A | Volante calefactado |
| F21 | 10 A | Luz indicadora de desactivación del airbag del pasajero (consola de techo) |
| F22 | 5A | Módulo de control de transmisión, diferencial trasero, interruptor electrónico de transmisión (señal de encendido) |
| F23 | 5A | Atenuación de la caja de fusibles |
| F24 | 5A | Luz antiniebla trasera derecha |
| F25 | 5A | Luz antiniebla trasera izquierda |
| F26 | – | – |
| F27 | – | – |
| F28 | 25A | Módulo de puerta (lado derecho) |
| F29 | – | – |
| F30 | – | – |
| F31 | 5A | Sensor de lluvia, sensores de aire acondicionado |
| F32 | 25A | Módulo de puerta (lado izquierdo) |
| F33 | – | – |
| F34 | 10 A | Cierre de la guantera |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | 15A | Lavaluneta del parabrisas |
| F39 | – | – |
| F40 | – | – |
| F41 | – | – |
| F42 | 30A | Asiento del lado izquierdo (alimentación 1) |
| F43 | 10 A | Escape activo |
| F44 | – | – |
| F45 | 30A | Asiento del lado derecho (alimentación 1) |
| F46 | 30A | Asiento del lado izquierdo (alimentación 2) |
| F47 | – | – |
| F48 | – | – |
| F49 | – | – |
| F50 | – | – |
| F51 | 5A | Interruptores del volante |
| F52 | 20A | Botón de accesorios (centro) |
| F53 | 20A | Toma de accesorios/encendedor (toma) |
| F54 | – | – |
| F55 | – | – |
| F56 | 10 A | Módulo de control del inmovilizador |
| F57 | 10 A | Lámpara de guantera, luces de lectura |
| F58 | – | – |
| F59 | 10 A | Cierre suave de puertas (cerrar y girar) |
| F60 | 5A | Sensor de presencia |
| F61 | 5A | Antena del inmovilizador |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | – | – |
| F67 | – | – |
| F68 | – | – |
| F69 | – | – |
Cajas de fusibles en el compartimento del motor
Diagrama de la caja de fusibles del lado izquierdo
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| F1 | 5A | Conector de diagnóstico |
| F2 | 20A | Bomba de transferencia de agua para lavado de parabrisas |
| F3 | – | – |
| F4 | 5A | Monitor (monitorización del motor al arrancar) |
| F5 | 25A | Control del motor (bobinas de encendido) |
| F6 | 5A | Control del motor (sensores MAF) |
| F7 | 5A | Control del motor (sensores) |
| F8 | 10 A | Control del motor (actuadores) |
| F9 | 10 A | Control del motor (motor de la mariposa del acelerador) |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F10 | 15A | Control del motor (fases de distribución variables) |
| F11 | 20A | Control del motor (sensor de oxígeno del lado izquierdo) |
| F12 | 20A | Control del motor (sensor de oxígeno del lado derecho) |
| F13 | 20A | Control del motor (sensor de oxígeno del catalizador) |
| F14 | 10 A | Bomba de agua eléctrica |
| F15 | 5A | Válvula de escape activa |
| F 16 | – | – |
| F17 | 5A | Sistema de gestión del motor |
| F18 | 30A | Válvulas del sistema antibloqueo (ABS) |
| F19 | 15A | Interruptor electrónico de la transmisión, módulo de control de la transmisión |
| F20 | 30A | Sistema de tracción total |
Diagrama de la caja de fusibles del lado derecho
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F1 | 25A | Limpiaparabrisas de faros |
| F2 | – | – |
| F3 | 15A | Bocina |
| F4 | – | – |
| F5 | – | – |
| F6 | – | – |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
