Kubota M6040 – caja de fusibles

Kubota M6040 – esquema de fusibles

Caja de fusibles

Número	Amperaje [A]	Descripción
1	5	Relé del motor de arranque
2	15	Asiento auxiliar con suspensión neumática (si está presente)
3	15	Luz de trabajo (delantera, lateral)
4	10	Aire acondicionado (compresor)
5	30	Aire acondicionado (motor del ventilador)
6	15	Encendedor
7	15	Luz de trabajo (delantera)
8	15	Luz de trabajo (trasera)
9	20	Fusible de reserva
10	20	Intermitentes (peligro)
11	20	Luz principal, luz trasera
12	10	Instrumento de medición, radio (copia de seguridad), bocina
13	10	Intermitentes, luz de freno
14	5	Panel de instrumentos, OPC
15	5	Alternador, motor, calentador
16	15	Limpiaparabrisas
17	5	Aire acondicionado (control)
18	5	Radio

Número	Amperaje [A]	Descripción
19	100	Carga
20	50	Calentador de aire
21	50	Luz delantera, luces de emergencia
22	30	Luz de trabajo, electroimán de desconexión de combustible
23	30	Interruptor de llave
24	30	Fundición a presión eléctrica
25	40	Aire acondicionado

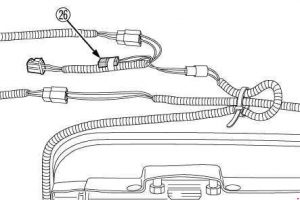

Número	Amperaje [A]	Descripción
26	15	Silla con suspensión neumática (si está presente)

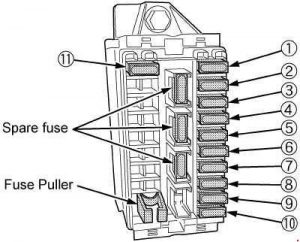

Número	Amperaje [A]	Descripción
1	15	Luz de trabajo (derecha)
2	15	Luz de trabajo (izquierda)
3	5	Alternador, motor, bujía
4	5	Panel de instrumentos, OPC
5	10	Activar señal
6	15	Alimentación auxiliar
7	5	Medidor (copia de seguridad)
8	20	Luz principal, luz trasera
9	15	Intermitentes (peligro)
10	5	Relé del motor de arranque
11	10	Bocina

Número	Amperaje [A]	Interruptor de llave, luz delantera, luces de emergencia
12	40	Interruptor de llave, luz delantera, luces de emergencia
13	30	Electroimán de desconexión de combustible, luz de trabajo
14	50	Carga, bujía

Acerca de Kubota M6040

El Kubota M6040 es un tractor fiable y potente, popular entre agricultores y ganaderos. Este modelo es conocido por su construcción robusta y su rendimiento eficiente, lo que lo hace ideal para diversas tareas agrícolas. El Kubota M6040 está equipado con un motor diésel que proporciona suficiente potencia y par para trabajos exigentes. El tractor está diseñado para ofrecer comodidad y facilidad de manejo, lo que aumenta la productividad en el campo. Su versatilidad y fiabilidad lo convierten en una opción popular entre los profesionales de la agricultura.

Esquema de la caja de fusibles del Kubota M6040

Esta página muestra el esquema de la caja de fusibles del tractor Kubota M6040, esencial para un mantenimiento y reparaciones adecuados. La caja de fusibles suele estar situada cerca del asiento del conductor o debajo del capó, lo que permite un fácil acceso al cambiar los fusibles. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el funcionamiento del tractor, por lo que es importante conocer su disposición y funciones.
