Kubota M8540 – Caja de fusibles

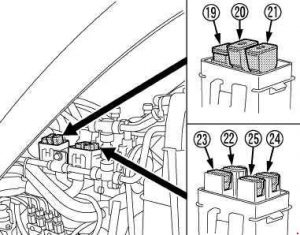

Kubota M8540 – diagrama de la caja de fusibles
Caja de fusibles
| Número | Amperios [A] | Descripción |
| 1 | 5 | Relé del motor de arranque |
| 2 | 15 | Asiento auxiliar con suspensión neumática (si está presente) |
| 3 | 15 | Luz de trabajo (delantera, lateral) |
| 4 | 10 | Aire acondicionado (compresor) |
| 5 | 30 | Aire acondicionado (motor del ventilador) |
| 6 | 15 | Encendedor |
| 7 | 15 | Luz de trabajo (delantera) |
| 8 | 15 | Luz de trabajo (trasera) |
| 9 | 20 | Fusible de repuesto |
| 10 | 20 | Intermitentes (peligro) |
| 11 | 20 | Luz principal, luz trasera |
| 12 | 10 | Panel de instrumentos;
Radio (copia de seguridad); Bocina. |
| 13 | 10 | Intermitentes;
Luz de freno. |
| 14 | 5 | Panel de instrumentos;
OPC. |
| 15 | 5 | Alternador;
Motor; Calentador. |
| 16 | 15 | Limpiaparabrisas |
| 17 | 5 | Aire acondicionado (control) |
| 18 | 5 | Radio |
| Número | Amperios [A] | Descripción |
| 19 | 100 | Carga |
| 20 | 50 | Calentador de aire |
| 21 | 50 | Intermitente delantero, peligro |
| 22 | 30 | Luz de trabajo, electroimán de corte de combustible |
| 23 | 30 | Interruptor de llave |
| 24 | 30 | Tomas de corriente |
| 25 | 40 | Aire acondicionado |
| Número | Amperios [A] | Descripción |
| 26 | 15 | Asiento con suspensión neumática (si está presente) |
| Número | Amperios [A] | Descripción |
| 1 | 15 | Luz de trabajo (derecha) |
| 2 | 15 | Luz de trabajo (izquierda) |
| 3 | 5 | Alternador, motor, bujía de encendido |
| 4 | 5 | Panel de instrumentos, OPC |
| 5 | 10 | Activar señal |
| 6 | 15 | Alimentación auxiliar |
| 7 | 5 | Medidor (copia de seguridad) |
| 8 | 20 | Luz principal, luz trasera |
| 9 | 15 | Intermitentes (peligro) |
| 10 | 5 | Relé del motor de arranque |
| 11 | 10 | Bocina |
| Número | Amperios [A] | Descripción |
| 12 | 40 | Interruptor de llave, luz delantera, peligro |
| 13 | 30 | Electroimán de corte de combustible, luz de trabajo |
| 14 | 50 | Carga, bujía de encendido |
Acerca del Kubota M8540
El Kubota M8540 es un tractor robusto y fiable, popular entre los agricultores por su versatilidad y rendimiento. Este modelo está equipado con un potente motor diésel que proporciona suficiente potencia para una amplia gama de tareas agrícolas. El tractor está diseñado para soportar condiciones exigentes y ofrecer un alto nivel de confort al operador. El Kubota M8540 ofrece varias opciones de transmisión e hidráulica, lo que permite adaptarlo a las necesidades específicas del usuario. Su construcción robusta y sus tecnologías modernas garantizan una larga vida útil y un funcionamiento eficiente.
Diagrama de la caja de fusibles del Kubota M8540
Esta página muestra el diagrama de la caja de fusibles del Kubota M8540, que es esencial para un mantenimiento y reparaciones adecuados. La caja de fusibles suele estar ubicada cerca del asiento del operador o en el compartimento del motor, lo que permite un fácil acceso para la inspección y el reemplazo de fusibles. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y fiabilidad del tractor.
