Kubota L3240, L3540, L4240, L5740 – Caja de fusibles
Kubota L3240, L3540, L4240, L5740 – diagrama de la caja de fusibles

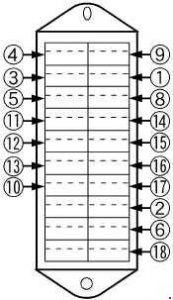

Caja de fusibles
ROPS
CABINA
| Número | Amperaje [A] | Descripción |
| 1 | 7,5 | Alternador |
| 3 | 15 | ROPS: Luces de emergencia |
| 20 | CABINA: Luces de emergencia | |
| 4 | 5 | Placa |
| 5 | 5 | Controlador T/M 1 |
| 6 | 10 | ROPS: Luz de trabajo |
| 15 | CABINA: Luz de trabajo | |
| 7 | 5 | ROPS: Interruptor de luz de freno |
| 8 | 10 | Controlador T/M 2 |
| ROPS, MT: controlador OPC | ||
| 9 | 5 | Llave de parada |
| 10 | 30 | Relé del motor de arranque |
| 11 | 10 | CABINA: Lámpara de techo |
| 12 | 20 | CABINA: Ventilador del aire acondicionado |
| 13 | 5 | CABINA: Radiocasete |
| 14 | 20 | CABINA: Encendedor |
| 15 | 7,5 | CABINA: Compresor del aire acondicionado |
| 16 | 30 | CABINA: Limpiaparabrisas |
| 17 | 15 | CABINA: Intermitentes |
| 18 | 30 | CABINA: Desempañador |
| Número | Amperaje [A] | Descripción |

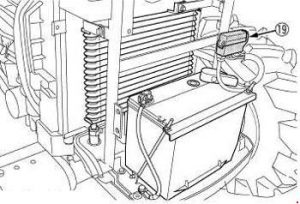

| 19 | Comprueba el circuito de batería incorrecta |
Acerca de Kubota L3240, L3540, L4240, L5740 – caja de fusibles ()
Los modelos Kubota L3240, L3540, L4240 y L5740 forman parte de la popular serie de tractores, conocidos por su fiabilidad y rendimiento. Estos tractores están equipados con diferentes motores que ofrecen varias opciones de potencia, adaptándose a las necesidades de diferentes usuarios. Son ideales para trabajos agrícolas, paisajismo y otras tareas que requieren una máquina potente y duradera. Gracias a su construcción robusta y tecnologías modernas, estos modelos son populares entre profesionales y aficionados.
Diagrama de la caja de fusibles Kubota L3240, L3540, L4240, L5740 – caja de fusibles
Esta página muestra el diagrama de la caja de fusibles para los modelos Kubota L3240, L3540, L4240 y L5740. La caja de fusibles suele estar ubicada cerca del panel de control o debajo del capó del tractor, lo que permite un fácil acceso al reemplazar los fusibles. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante usar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente del tractor.
