Kubota B3150, B3150SU – Caja de fusibles
Kubota B3150, B3150SU – esquema de fusibles
Caja de fusibles

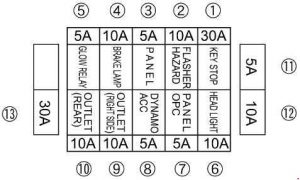

ROPS

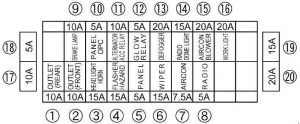

CABINA
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Tipo cabina: salida (trasera) |
| 30 | Tipo estructura ROPS: Parada de llave | |
| 2 | 10 | Tipo cabina: salida (delantera) |
| 10 | Tipo estructura ROPS: intermitente/emergencia | |
| 3 | 15 | Tipo cabina: faro/bocina |
| 5 | Tipo estructura ROPS: Panel | |
| 4 | 15 | Tipo cabina: intermitente/peligro |
| 10 | Tipo estructura ROPS: Luz de freno | |
| 5 | 5 | Tipo cabina: Panel Tipo ROPS: Relé de incandescencia |
| 6 | 15 | Tipo cabina: limpiaparabrisas |
| 10 | Tipo estructura ROPS: Luz principal | |
| 7 | 7,5 | Tipo cabina: Aire acondicionado |
| 5 | Tipo ROPS: Panel / OPC | |
| 8 | 5 | Tipo cabina: Radio Tipo ROPS: Dinamo/relé ACC |
| 9 | 10 | Tipo cabina: luz de freno Tipo ROPS: salida (lado derecho) |
| 10 | 5 | Tipo cabina: Panel / OPC |
| 10 | Tipo ROPS: salida (trasera) | |
| 11 | 10 | Tipo cabina: alternador/relé ACC |
| 5 | Tipo ROPS: fusible de reserva | |
| 12 | 5 | Tipo cabina: relé de incandescencia |
| 10 | Tipo ROPS: fusible de reserva | |
| 13 | 20 | Tipo cabina: Deshumidificador |
| 30 | Tipo ROPS: fusible de reserva | |
| 14 | 15 | Tipo cabina: Radio/luces deslumbrantes |
| 15 | 20 | Tipo cabina: Ventilador de aire acondicionado |
| 16 | 20 | Tipo cabina: Luz de trabajo |
| 17 | 10 | Tipo cabina: fusible de reserva |
| 18 | 5 | Tipo cabina: fusible de reserva |
| 19 | 15 | Tipo cabina: fusible de reserva |
| 20 | 20 | Tipo cabina: fusible de reserva |

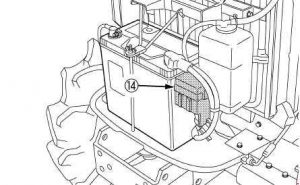

Fusible de retardo
Tipo de estructura ROPS

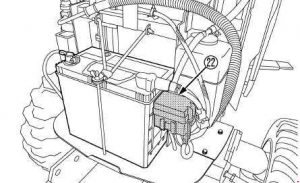

Tipo cabina

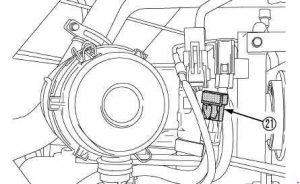

Fusible de llave (tipo cabina)
| Número | Amperaje [A] | Descripción |
| 21 | 30 | Interrupción de llave |
Acerca de Kubota B3150, B3150SU – caja de fusibles ()
El tractor Kubota B3150 y su variante B3150SU son modelos populares en la categoría de tractores compactos, que ofrecen una excelente combinación de rendimiento y versatilidad. Estos modelos están equipados con un motor diésel que proporciona una potencia fiable para diversas tareas agrícolas y de jardinería. El Kubota B3150 es conocido por su construcción robusta y su fácil manejo, lo que lo convierte en una opción ideal para agricultores y jardineros. El modelo B3150SU es una variante con varias modificaciones que aumentan su eficiencia y adaptabilidad para tareas específicas.
Esquema de la caja de fusibles Kubota B3150, B3150SU – caja de fusibles
Esta página muestra el esquema de la caja de fusibles para los modelos Kubota B3150 y B3150SU, que es esencial para el mantenimiento adecuado y la resolución de problemas del sistema eléctrico del tractor. La caja de fusibles suele estar ubicada cerca del panel de control o debajo del capó del tractor. Los esquemas de esta página muestran en detalle los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y eficiencia del tractor, por lo que es importante tener una visión general de su configuración y función.
