Jeep Wrangler (2020-2022) – Caja de fusibles
Jeep

Jeep Wrangler (2020-2022) – Caja de fusibles

Carlos Martínez

En este artículo, encontrarás diagramas de la caja de fusibles del Jeep Wrangler (2020–2022), obtendrás información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderás la asignación de cada fusible (diseño de fusibles).

Jeep Wrangler – diagrama de la caja de fusibles

Año de fabricación: 2020.

Centro de distribución de energía (PDC)

El centro de distribución de energía se encuentra en el compartimiento del motor, cerca de la batería. Este centro contiene fusibles de cartucho, minifusibles y relés. La cubierta superior del PDC está marcada con una etiqueta que indica la ubicación, función y tamaño de cada fusible/relé que se puede reparar.

Vista detallada del Centro de Distribución de Energía (PDC) con fusibles y relés.

Centro de distribución de energía

Diagrama del Centro de Distribución de Energía (PDC) mostrando sus componentes internos.

Ranura Fusible de cartucho Mini fusible Descripción
Ranura Fusible de cartucho Mini fusible Descripción
F01 – – Reserva
F02 40 A verde – Motor de arranque
F03 – 5 A marrón Sensor de batería inteligente (IBS)
F04 – 20 A amarillo Bomba de combustible MTR;

FPCM
F05 – 5 A marrón Puerta de seguridad
F06 – – Reserva
F07 – 15 A azul Bomba de refrigeración de baja temperatura (LTR) — si está presente
F08 – 15 A azul Módulo de control de transmisión TCM-8HP CYGNUS
F09 – – Reserva
F10 – 15 A azul Nodo de llave de encendido (KIN);

Concentrador de radiofrecuencia (concentrador RF);

Bloqueo eléctrico de la columna de dirección (ESCL).
F11 – 10 A rojo Puerto UCI (USB y AUX)
F12 – 25 A transparente Amplificador HIFI
F13 – – Reserva
F14 – – Reserva
F15 – 15 A azul Panel de instrumentos (IPC);

Interruptor eléctrico de alta resistencia (HD ELEC switch).
F 16 – – Reserva
F17 – – Reserva
F18 – 10 A rojo Embrague del aire acondicionado (AC CLUTCH)
F19 – – Reserva
F20 30 A rosa – Controlador central de la carrocería (CBC) 1- LUCES INTERIORES
F21 – 20 A amarillo Limpiaparabrisas trasero
F22 – 10 A rojo Módulo de control del motor (ECM);

Módulo de control del tren motriz (PCM);

Unidad generadora del motor (MGU) DESPERTAR;

Unidad de paquete de energía (PPU) DESPERTAR.
F23 – 10 A rojo Módulo de control del tren motriz (PCM);

Módulo de control del motor (ECM)
F24 – – Reserva
F25 – 10 A rojo Módulo de cambio por cable (MOD_SBW)
F26 40 A verde – Controlador central de la carrocería (CBC) 2 LUCES EXTERIORES #1
F27 30 A rosa – Limpiaparabrisas delanteros
F28 40 A verde – Controlador central de la carrocería (CBC) 3-CERRADURAS ELÉCTRICAS
F29 40 A verde – Controlador central de la carrocería (CBC) 4 LUCES EXTERIORES #2
F30 – – Reserva
F31 – 10 A rojo PUERTO DE DIAGNÓSTICO
F32 – 10 A rojo Módulo de control de calefacción, ventilación y aire acondicionado (HVAC CTRL MOD);

Bloqueo de la columna de dirección (SCL);

Módulo de clasificación de ocupantes (OCM);

Módulo de detección de presencia del conductor (DPDM).
F33 – 10 A rojo Sistema ParkTronics (PTS);

Módulo de cámara infrarroja (IRCM);

Luces de desactivación del airbag (AIRBAG DISABLE LMPS).
F34 – 10 A rojo Control electrónico de estabilidad (ESC);

Dirección asistida electrohidráulica (EHPS);

Módulo de control de barra inteligente (SBCM) DESPERTAR.
F35 30 A rosa – BOMBA DE FRENO — si está presente
F36 30 A rosa – MÓDULO DE ENGANCHE DE REMOLQUE — Si está presente
F37 30 A rosa – CONEXIÓN DE REMOLQUE 7W — si está presente
F38 20 A azul – Módulo de control del motor ECM
F39 – – Reserva
F40 – 15 A azul Módulo de control del sistema de tracción (DTCM);

Bloqueo del eje (AXLE LOC) FT_RR.
F41 – 15 A azul Panel de instrumentos (IC);

Puerta de seguridad (SGW) DESPERTAR.
F42 – 10 A rojo Alimentación del relé de control de energía (parada/arranque eléctrico);

Reserva (generador de arranque por correa) — si está presente.
F43 20 A amarillo SALIDA DE CORRIENTE (CARGA) BATERÍA
F44 – 10 A rojo CALEFACCIÓN DE CÁMARA INFRARROJA (IRCAM)
F45 – 20 A amarillo SALIDA DE CORRIENTE (CARGA) ENCENDIDO*
F46 – 10 A rojo

* El cliente puede optar por cambiar la toma de corriente de carga de la alimentación de la batería F43 a esta posición F45, que se alimenta cuando el encendido está activado.

Jeep Wrangler – Diagrama de la caja de fusibles

Año de fabricación: 2021.

Centro de distribución de energía (PDC)

El centro de distribución de energía se encuentra en el compartimiento del motor, cerca de la batería. Este centro contiene fusibles de cartucho, mini fusibles y relés. La cubierta superior del PDC está etiquetada con la ubicación, función y tamaño de cada fusible/relé reparable.

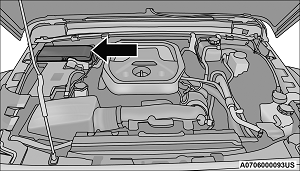

PDC abierto en el compartimiento del motor, revelando fusibles de cartucho y mini fusibles.

Centro de distribución de energía

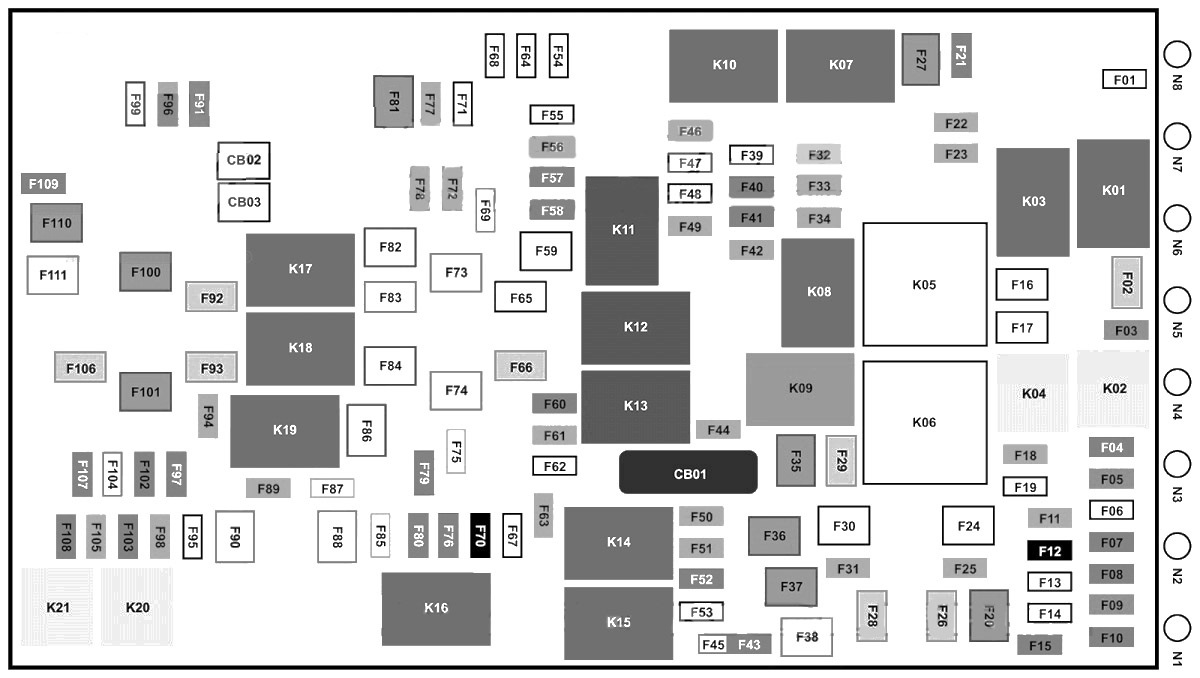

Ilustración del Centro de Distribución de Energía (PDC) y su ubicación general.

Ranura Fusible de cartucho Mini fusible Descripción
F56 – 10 A rojo SENSOR DE TEMPERATURA DEL COCHE
F57 – 20 A amarillo Asiento delantero calefactable del conductor
F58 – 20 A amarillo Asiento delantero calefactable
F59 – – Reserva
F60 – 15 A azul Módulo de confort del volante (CSWM) (VOLANTE CALEFACTABLE)
F61 – 10 A rojo Sensor de punto ciego izquierdo (LBSS);

Sensor de punto ciego derecho (RBSS).
F62 – – Reserva
F63 – 10 A rojo Controlador de inmovilización de ocupantes (ORC)
F64 – – Reserva
F65 – – Reserva
F66 40 A verde – VENTILADOR HVAC MTR Delantero
F67 – – Reserva
F68 – – Reserva
F69 – 5 A marrón Grupo generador MGU

Generador de arranque por correa (BSG) — si está presente
F70 – 25 A transparente BOBINA INY/IGN (GAS)/MODULO DE BUJÍA INCANDESCENTE (DSL)
F71 – – Reserva
F72 – 10 A rojo PAQUETE DE ACCESORIOS ELÉCTRICOS HD — si está presente
F73 20 A azul – LUZ SUPERIOR DE POTENCIA
F74 20 A azul – DERECHA SUPERIOR DE POTENCIA
F75 – 10 A rojo Módulo de alimentación — módulo de control del paquete de baterías y módulo de alimentación auxiliar (PPU-BPCM y APM) Generador de arranque por correa (BSG) — según el equipamiento
F76 – 20 A amarillo ECM (gasolina)/PCM (DSL)
F77 – 10 A rojo ESPEJOS CALEFACTABLES
F78 – 10 A rojo ORDENADOR/ALARMAS/SENSORES DE ENTRADA
F79 – 20 A amarillo MÓDULO DE CONTROL DE BANDA INTELIGENTE
F80 – 15 A azul Módulo de control del sistema de tracción (PCM)
F81 30 A rosa – DESEMPAÑADOR TRASERO (EBL)
F82 30 A rosa – CALEFACCIÓN DE COMBUSTIBLE — si está presente
F83 60 A amarillo – BUJÍA INCANDESCENTE — si está presente
F84 30 A rosa – MÓDULO DE CALEFACCIÓN DE UREA — si está presente
F85 – 10 A rojo SENSOR PM — si está presente
F86 30 A rosa – BOMBA DE FRENO 2 — si está presente
F87 – 10 A rojo ALIMENTACIÓN/DESCOMPRESIÓN DE LA BOMBA — Si está presente
F88 20 A azul – SENSOR NOx #1/ #2 — SI está presente
F89 – 10 A rojo Módulo de control de la columna de dirección (SCCM);

Control de crucero (CRUISE CTL)/televisión digital (DTV).
F90 20 A azul – LUZ DE ESTACIONAMIENTO DEL REMOLQUE — si está presente
F91 – 20 A amarillo BOCINA
F92 40 A verde – ACCESORIO HD #2 — si está presente
F93 40 A verde – ACCESORIO HD #1 — si está presente
F94 – 10 A rojo Monitoreo de presión de neumáticos (TPM);

Sistema concentrador RF (CORAX).
F95 – – Reserva
F96 – 10 A rojo INTERRUPTOR DE ESPEJO ELÉCTRICO
F97 – 20 A amarillo RADIO/TBM
F98 – 10 A rojo BANCO DE INTERRUPTORES-ELÉCTRICO HD/OFF ROAD
F99 – – Reserva
F100 30 A rosa – ESC-ECU Y VÁLVULAS
F101 30 A rosa – Módulo de control del sistema de tracción (DTCM)
F102 – 15 A azul PUERTO USB DOBLE
F103 – 15 A azul ACCESORIO HD #3 — si está presente
F104 – 15 A azul BOMBA DE REFRIGERACIÓN PPU — si está presente
F105 – 10 A rojo Estado central integrado (ICS);

Calefacción, ventilación y aire acondicionado (HVAC).
F106 50 A rojo – Control electrónico de velocidad (ESC)-BOMBA MTR
F107 – 20 A amarillo LUZ DE FRENO/GIRO DEL REMOLQUE — si está presente
F108 – 15 A azul ACCESORIO HD #4 — si está presente
F109 –
Ranura Fusible de cartucho Microfusible Descripción
Ranura Fusible de cartucho Microfusible Descripción
F01 – – Reserva
F02 40 A verde – Motor de arranque
F03 – 5 A marrón Sensor de batería inteligente (IBS)
F04 – 20 A amarillo Bomba de combustible MTR/FPCM
F05 – 5 A marrón Puerta de seguridad
F06 – – Reserva
F07 – 15 A azul Bomba de refrigeración de baja temperatura (LTR) — si está presente
F08 – 15 A azul Módulo de control de transmisión TCM-8HP CYGNUS
F09 – – Reserva
F10 – 15 A azul Nodo de llave de encendido (KIN); Concentrador de radiofrecuencia (concentrador RF);

Bloqueo eléctrico de la columna de dirección (ESCL).
F11 – 10 A rojo Puerto UCI (USB y AUX)
F12 – 25 A transparente Amplificador HIFI
F13 – – Reserva
F14 – – Reserva
F15 – 15 A azul Panel de instrumentos (IPC);

Interruptor de paquete de banco eléctrico de alta resistencia (SWITCH BANK-HD ELEC).
F 16 – – Reserva
F17 – – Reserva
F18 – 10 A rojo Embrague del aire acondicionado (AC CLUTCH)
F19 – – Reserva
F20 30 A rosa – Controlador central de la carrocería (CBC) 1-LUZ INTERIOR
F21 – 20 A amarillo LIMPIAPARABRISAS TRASERO
F22 – 10 A rojo Módulo de control del motor (ECM);

Módulo de control del tren motriz (PCM);

Generador del motor (MGU) DESPERTAR;

Unidad de paquete de energía (PPU) DESPERTAR.
F23 – 10 A rojo Módulo de control del tren motriz (PCM); Módulo de control del motor (ECM).
F24 – – Reserva
F25 – 10 A rojo Módulo de cambio por cable (MOD_SBW)
F26 40 A verde – Controlador central de la carrocería (CBC) 2 LUCES EXTERIORES #1
F27 30 A rosa – Limpiaparabrisas delanteros
F28 40 A verde – Controlador central de la carrocería (CBC) 3-CERRADURAS ELÉCTRICAS
F29 40 A verde – Controlador central de la carrocería (CBC) 4 LUCES EXTERIORES #2
F30 – – Reserva
F31 – 10 A rojo PUERTO DE DIAGNÓSTICO
F32 – 10 A rojo Módulo de control de calefacción, ventilación y aire acondicionado (HVAC CTRL MOD);

Bloqueo de la columna de dirección (SCL);

Módulo de clasificación de ocupantes (OCM);

Módulo de detección de presencia del conductor (DPDM).
F33 – 10 A rojo Sistema ParkTronics (PTS);

Módulo de cámara infrarroja (IRCM);

Luces de desactivación del airbag (AIRBAG DISABLE LMPS).
F34 – 10 A rojo Control electrónico de estabilidad (ESC);

Dirección asistida electrohidráulica (EHPS);

Módulo de control de barra inteligente (SBCM) DESPERTAR.
F35 30 A rosa – BOMBA DE FRENO — si está presente
F36 30 A rosa – MÓDULO DE ENGANCHE DE REMOLQUE — Si está presente
F37 30 A rosa – CONEXIÓN DE REMOLQUE 7W — si está presente
F38 20 A azul – Módulo de control del motor ECM
F39 – – Reserva
F40 – 15 A azul Módulo de control del sistema de tracción (DTCM); Bloqueo del eje (AXLE LOC) FT_RR.
F41 – 15 A azul Panel de instrumentos (IC);

Puerta de seguridad (SGW) DESPERTAR.
F42 – 10 A rojo Alimentación del relé de control de energía (parada/arranque eléctrico);

Reserva (generador de arranque por correa) — si está presente.
F43   20 A amarillo SALIDA DE CORRIENTE (CARGA) BATERÍA
F44 – 10 A rojo CALEFACCIÓN DE CÁMARA INFRARROJA (IRCAM)
F45 – 20 A amarillo SALIDA DE CORRIENTE (CARGA) ENCENDIDO*
F46 – 10 A

Ranura Fusible de cartucho Mini fusible Descripción
* Si está presente
F56 – 10 A rojo SENSOR DE TEMPERATURA DEL COCHE/ALIMENTACIÓN PTC CON BOBINA HTR
F57 – 20 A amarillo Asiento del conductor calefactable
F58 – 20 A amarillo Asiento calefactable
F59 – – Reserva
F60 – 15 A azul Módulo de confort del volante (CSWM) (VOLANTE CALEFACTABLE)
F61 – 10 A rojo Sensor de punto ciego izquierdo (LBSS); Sensor de punto ciego derecho (RBSS).
F62 – – Reserva
10 A rojo Techo solar de escape *
F63 – 10 A rojo Controlador de inmovilización de ocupantes (ORC)
F64 – – Reserva
F65 – – Reserva
F66 40 A verde – VENTILADOR HVAC MTR Delantero
F67 – – Reserva
F68 – – Reserva
F69 – 5 A marrón Grupo generador MGU Generador de arranque por correa (BSG)*
F70 – 25 A transparente BOBINA INY/IGN (GAS)/MODULO DE BUJÍA INCANDESCENTE (DSL)
F71 – – Reserva
F72 – 10 A rojo PAQUETE DE ACCESORIOS ELÉCTRICOS HD*
F73 20 A azul – LUZ SUPERIOR DE POTENCIA
F74 20 A azul – DERECHA SUPERIOR DE POTENCIA
F75 – 10 A rojo Módulo de alimentación — módulo de control del paquete de baterías y módulo de alimentación auxiliar (PPU-BPCM y APM) Generador de arranque por correa (BSG)*
F76 – 20 A amarillo ECM (gasolina)/PCM (DSL)
F77 – 10 A rojo ESPEJOS CALEFACTABLES
F78 – 10 A rojo MOD/SIRENA/SENSORES DE ENTRADA
F79 – 20 A amarillo MÓDULO DE CONTROL DE BANDA INTELIGENTE
F80 – 15 A azul Módulo de control del sistema de tracción (PCM) / SOL 1,2 BLOQUEO DE TRANSMISIÓN
10 A rojo Válvula de bloqueo de vapor (BSG)
F81 30 A rosa – CALEFACCIÓN DE LUNETA TRASERA (EBL)*
F82 30 A rosa – CALEFACCIÓN DE COMBUSTIBLE*
F83 60 A amarillo – BUJÍA INCANDESCENTE*
F84 30 A rosa – CONTROLADOR DE CALEFACCIÓN DE UREA*
F85 – 10 A rojo SENSOR PM*
F86 30 A rosa – BOMBA DE FRENO 2*
F87 – 10 A rojo ALIMENTACIÓN/PURGA DE LA BOMBA*
F88 20 A azul – SENSOR NOx #1/ #2*
F89 – 10 A rojo Módulo de control de la columna de dirección (SCCM); control de crucero (CRUISE CTL);

Televisión digital (DTV);

EVIC;

Luz de desactivación del airbag.
F90 20 A azul – LUZ DE ESTACIONAMIENTO DEL REMOLQUE*
F91 – 20 A amarillo BOCINA
F92 40 A verde – ACCESORIO HD #2*
F93 40 A verde – ACCESORIO HD #1*
F94 – – Reserva
F95 – – Reserva
F96 – 10 A rojo INTERRUPTOR DE ESPEJO ELÉCTRICO
F97 – 20 A amarillo RADIO/TBM
F98 – 10 A rojo BANCO DE INTERRUPTORES-ELÉCTRICO HD/OFF ROAD
F99 – – Reserva
F100 30 A rosa – ESC-ECU Y VÁLVULAS
F101 30 A rosa – Módulo de control del sistema de tracción (DTCM)
F102 – 15 A azul PUERTO USB DOBLE
F103 – 15 A azul ACCESORIO HD #3*
F104 – 15 A azul BOMBA DE REFRIGERACIÓN PPU*
F105 – 10 A rojo Estado central integrado (ICS); Calefacción, ventilación y aire acondicionado (HVAC).
F106 50 A rojo – ESC-BOMBA MTR
F107 – 20 A amarillo FRENO/GIRO DEL REMOLQUE LT*
F108 – 15 A azul ACCESORIO HD #4*
F109

Jeep Wrangler – Diagrama de la caja de fusibles

Año de fabricación: 2022.

Centro de distribución de energía (PDC)

El centro de distribución de energía se encuentra en el compartimiento del motor, cerca de la batería. Este centro contiene fusibles de cartucho, mini fusibles y relés. La cubierta superior del PDC está etiquetada con la ubicación, función y tamaño de cada fusible/relé que se puede reemplazar.

Durante la instalación de la cubierta del centro de distribución de energía, es importante asegurarse de que la cubierta esté correctamente colocada y completamente bloqueada. El incumplimiento de esto puede provocar la entrada de agua en el centro de distribución de energía y puede causar un mal funcionamiento del sistema eléctrico.

Instalación correcta de la cubierta del Centro de Distribución de Energía (PDC) en el motor.

Ubicación del centro de distribución de energía — motor de gasolina

Ubicación específica del Centro de Distribución de Energía (PDC) en un motor de gasolina.

Ubicación del centro de distribución de energía – motor diésel

Centro de distribución de energía

Esquema del Centro de Distribución de Energía (PDC) con sus conexiones eléctricas.

Ranura Fusible de cartucho Mini fusible Descripción
* Si está presente
Ranura Fusible de cartucho Mini fusible Descripción
* Si está presente
F01 – – Reserva
F02 40 A verde – Motor de arranque
F03 – 5 A marrón Sensor de batería inteligente (IBS)
F04 – 20 A amarillo Bomba de combustible MTR/FPCM
25 A transparente Bomba de combustible (6.4) *
F05 – 5 A marrón Seguridad de la puerta
F06 – – Reserva
F07 – 15 A azul Bomba de refrigeración de baja temperatura del radiador (LTR)*
F08 – 15 A azul Módulo de control de transmisión TCM-8HP CYGNUS
F09 – – Reserva
F10 – 15 A azul Nodo de llave de encendido (KIN); Concentrador de radiofrecuencia (concentrador RF);

Bloqueo eléctrico de la columna de dirección (ESCL).
F11 – 10 A rojo Puerto UCI (USB y AUX)
F12 – 25 A transparente Amplificador HIFI
F13 – – Reserva
F14 – – Reserva
F15 – 15 A azul Panel de instrumentos (IPC);

Juego de interruptores eléctricos de alta resistencia (SWITCH BANK-HD ELEC)
F 16 – – Reserva
F17 – – Reserva
F18 – 10 A rojo Embrague del aire acondicionado (AC CLUTCH)
F19 – – Reserva
F20 30 A rosa – Unidad de control de la carrocería central (CBC) 1-LUZ INTERIOR
F21 – 20 A amarillo LIMPIAPARABRISAS TRASERO
F22 – 10 A rojo Módulo de control del motor (ECM);

Módulo de control de la unidad de potencia (PCM);

Unidad generadora del motor (MGU) DESPERTAR;

Unidad de paquete de energía (PPU) DESPERTAR.
F23 – 10 A rojo Módulo de control de la unidad de potencia (PCM); Módulo de control del motor (ECM).
F24 – – Reserva
F25 – 10 A rojo Módulo de cambio por cable (MOD_SBW)
F26 40 A verde – Unidad de control de la carrocería central (CBC) 2 LUCES EXTERIORES #1
F27 30 A rosa – Limpiaparabrisas delanteros
F28 40 A verde – Unidad de control de la carrocería central (CBC) 3-CERRADURAS ELÉCTRICAS
F29 40 A verde – Unidad de control de la carrocería central (CBC) 4 LUCES EXTERIORES #2
F30 – – Reserva
F31 – 10 A rojo PUERTO DE DIAGNÓSTICO
F32 – 10 A rojo Calefacción

Ventilación

Módulo de aire acondicionado (HVAC CTRL MOD);

Bloqueo de la columna de dirección (SCL);

Módulo de clasificación de ocupantes (OCM);

Módulo de detección de presencia del conductor (DPDM).
F33 – 10 A rojo Sistema ParkTronics (PTS); Módulo de cámara infrarroja (IRCM);

Luces de desactivación del airbag (AIRBAG DISABLE LMPS).
F34 – 10 A rojo Control electrónico de estabilidad (ESC); Dirección asistida eléctrica (EHPS);

Módulo de control de barra inteligente (SBCM) DESPERTAR.
F35 30 A rosa – BOMBA DE FRENO*
F36 30 A rosa – MÓDULO DE FRENO ELÉCTRICO PARA REMOLQUE*
F37 30 A rosa – CONEXIÓN DE REMOLQUE 7W*
F38 20 A azul – Módulo de control del motor (ECM)
F39 – 15 A azul Bomba de refrigerante MGU (3.6)*
F40 – 15 A azul Módulo de control del sistema de tracción (DTCM); Bloqueo del eje (AXLE LOC) FT_RR.
F41 – 15 A azul Panel de instrumentos (IC);

Security GateWay (SGW) DESPERTAR.
F42 – 10 A rojo Alimentación del relé de control de energía (apagado/encendido eléctrico)*
F43 – 20 A amarillo SALIDA DE CORRIENTE (CARGA) BATERÍA
F44 – 10 A rojo CALEFACCIÓN DE CÁMARA INFRARROJA (IRCAM)
F45 – 20 A amarillo

Ranura Fusible de cartucho Mini fusible Descripción
* Si está presente
F56 – 10 A rojo SENSOR DE TEMPERATURA DEL COCHE/ALIMENTACIÓN PTC CON BOBINA HTR
F57 – 20 A amarillo Asiento del conductor calefactable
F58 – 20 A amarillo Asiento calefactable
F59 – – Reserva
F60 – 15 A azul Módulo de confort del volante (CSWM) (VOLANTE CALEFACTABLE)
F61 – 10 A rojo Sensor de punto ciego izquierdo (LBSS); Sensor de punto ciego derecho (RBSS).
F62 – – Reserva
10 A rojo Techo solar de escape *
F63 – 10 A rojo Controlador de inmovilización de ocupantes (ORC)
F64 – – Reserva
F65 – – Reserva
F66 40 A verde – VENTILADOR HVAC MTR Delantero
F67 – – Reserva
F68 – – Reserva
F69 – 5 A marrón Grupo generador MGU Generador de arranque por correa (BSG)*
F70 – 25 A transparente BOBINA INY/IGN (GAS)/MODULO DE BUJÍA INCANDESCENTE (DSL)
F71 – – Reserva
F72 – 10 A rojo PAQUETE DE ACCESORIOS ELÉCTRICOS HD*
F73 20 A azul – LUZ SUPERIOR DE POTENCIA
F74 20 A azul – DERECHA SUPERIOR DE POTENCIA
F75 – 10 A rojo Módulo de alimentación — módulo de control del paquete de baterías y módulo de alimentación auxiliar (PPU-BPCM y APM) Generador de arranque por correa (BSG)*
F76 – 20 A amarillo ECM (gasolina)/PCM (DSL)
F77 – 10 A rojo ESPEJOS CALEFACTABLES
F78 – 10 A rojo MOD/SIRENA/SENSORES DE ENTRADA
F79 – 20 A amarillo MÓDULO DE CONTROL DE BANDA INTELIGENTE
F80 – 15 A azul Módulo de control del sistema de tracción (PCM) / SOL 1,2 BLOQUEO DE TRANSMISIÓN
10 A rojo Válvula de bloqueo de vapor (BSG)
F81 30 A rosa – CALEFACCIÓN DE LUNETA TRASERA (EBL)*
F82 30 A rosa – CALEFACCIÓN DE COMBUSTIBLE*
F83 60 A amarillo – BUJÍA INCANDESCENTE*
F84 30 A rosa – CONTROLADOR DE CALEFACCIÓN DE UREA*
F85 – 10 A rojo SENSOR PM*
F86 30 A rosa – BOMBA DE FRENO 2*
F87 – 10 A rojo ALIMENTACIÓN/PURGA DE LA BOMBA*
F88 20 A azul – SENSOR NOx #1/ #2*
F89 – 10 A rojo Módulo de control de la columna de dirección (SCCM); control de crucero (CRUISE CTL);

Televisión digital (DTV);

EVIC;

Luz de desactivación del airbag.
F90 20 A azul – LUZ DE ESTACIONAMIENTO DEL REMOLQUE*
F91 – 20 A amarillo BOCINA
F92 40 A verde – ACCESORIO HD #2*
F93 40 A verde – ACTIVIDAD HD #1*
F94 – – Reserva
F95 – – Reserva
F96 – 10 A rojo INTERRUPTOR DE ESPEJO ELÉCTRICO
F97 – 20 A amarillo RADIO/TBM
F98 – 10 A rojo BANCO DE INTERRUPTORES-ELÉCTRICO HD/OFF ROAD
F99 – – Reserva
F100 30 A rosa – ESC-ECU Y VÁLVULAS
F101 30 A rosa – Módulo de control del sistema de tracción (DTCM)
F102 – 15 A azul PUERTO USB DOBLE
F103 – 15 A azul ACCESORIO HD #3*
F104 – 15 A azul BOMBA DE REFRIGERACIÓN PPU*
F105 – 10 A rojo Estado central integrado (ICS); Calefacción, ventilación y aire acondicionado (HVAC).
F106 50 A rojo – ESC-BOMBA MTR
F107 – 20 A amarillo FRENO/DIRECCIÓN DEL REMOLQUE LT*
F108 – 15 A azul ACCESORIO HD #4*
F109 –
Leggere  Jeep Cherokee KJ (2002-2007) – caja de fusibles

Post correlati:

  1. Jeep Compass (2012-2022) – caja de fusibles
  2. Jeep Commander (2006-2008) – caja de fusibles
  3. Jeep Compass MK49 (2011–2017) – caja de fusibles
  4. Jeep Compass MK49 (2007–2010) – caja de fusibles
  5. Jeep Cherokee KL (2014-2019) – Caja de fusibles
  6. Jeep Patriot FL (desde 2011) – especificaciones de las bombillas
  7. Jeep Wrangler JK (desde 2010) – especificaciones de bombillas
  8. Jeep Compass (desde 2007) – especificaciones de bombillas
Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
