Lexus RX 300 (XU10) (1999-2003) – caja de fusibles
Diagram de fusibles y relés – Lexus RX 300 (XU10)
Aplica a vehículos nuevos en los años:
1999, 2000, 2001, 2002, 2003.

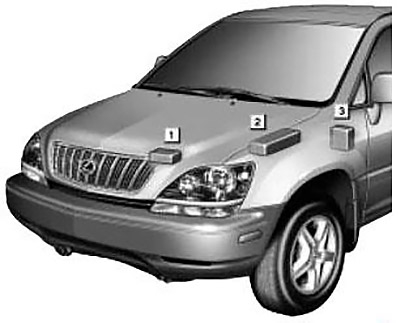

Ubicación
- Caja de fusibles del compartimento del motor #1
- Caja de fusibles del compartimento del motor #2
- Panel de instrumentos del lado del conductor

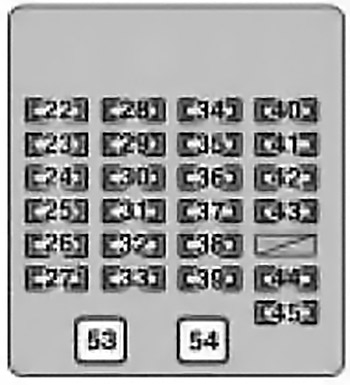

Diagrama de la caja de fusibles del habitáculo
La caja de fusibles se encuentra detrás de la cubierta a la izquierda de la columna de dirección.
| Número | Fusible | Amperios [A] | Descripción |
|---|---|---|---|
| Número | Fusible | Amperios [A] | Descripción |
| 22 | IGN | 7,5 | Sistema SRS, inyección de combustible multipunto/inyección secuencial multipunto; |
| 23 | RADIO n.º 2 | 7,5 | Sistema de audio, ordenador Multiplex |
| 24 | CIG | 15 | Encendedor, espejos exteriores, sistema de cierre eléctrico de puertas |
| 25 | PUERTA TRASERA | 20 | Cierre de puertas traseras, elevalunas eléctrico trasero |
| 26 | SALIDA PWR | 15 | Tomas de corriente |
| 27 | FARO ANTINIEBLA DELANTERO | 15 | Faros antiniebla |
| 28 | SRS-IG | 15 | Sistema SRS |
| 29 | ECU-IG | 15 | Teléfono, espejo interior, sistema de prevención de bloqueo de frenos, sistema de control de tracción, pantalla multifunción |
| 30 | LIMPIAPARABRISAS | 25 | Limpiaparabrisas |
| 31 | PUERTA DELANTERA | 20 | Cierre de puertas delanteras, elevalunas eléctrico delantero |
| 32 | P DELANTERA | 20 | Cierre de puertas delanteras, elevalunas eléctrico delantero |
| 33 | TECHO | 20 | Techo corredizo |
| 34 | CALEFACCIÓN | 15 | Sistema de aire acondicionado |
| Número | Fusible | Amperios [A] | Descripción |
|---|---|---|---|
| 35 | MEDIDOR | 7,5 | Ordenador multiplex, indicadores de recordatorio de servicio |
| 36 | LIMPIAPARABRISAS TRASERO | 15 | Limpiaparabrisas trasero |
| 37 | FRENO | 20 | Luces de freno, luz de freno alta, sistema de prevención de bloqueo, sistema de control de tracción |
| 38 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 39 | ASIENTO CALEFACTABLE | 15 | Sistema de calefacción de asientos |
| 40 | ARRANCADOR | 7,5 | Sistema de arranque |
| 41 | LAVADORA | 10 | 1999: Lavadora |
| 20 | 2000-2003: Lavadora | ||
| 42 | FRENO TRASERO | 7,5 | Sin circuito |
| 43 | DESEMPAÑADOR DELANTERO | 20 | Desempañador de la ventana trasera y del espejo exterior |
| 44 | COLA | 10 | Luces traseras, luces de posición laterales, luces de matrícula, luces de estacionamiento |
| 45 | PANEL | 7,5 | Iluminación del panel de instrumentos |
| 53 | AM1 | 40 | Sistema de encendido |
| 54 | POTENCIA | 30 | Asientos eléctricos |

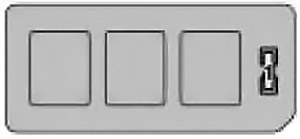

Caja de fusibles del compartimento del motor 1
| Número | Fusible | Amperios [A] | Descripción |
|---|---|---|---|
| 1 | DRL | 7,5 | Sistema de luces de circulación diurna |

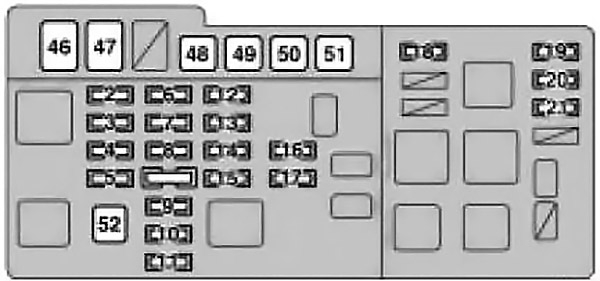

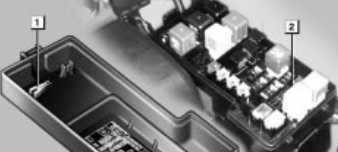

Caja de fusibles del compartimento del motor 2
- Herramienta de extracción
- Fusible de repuesto
| Número | Fusible | Amperios [A] | Descripción |
|---|---|---|---|
| Número | Fusible | Amperios [A] | Descripción |
| 2 | REMOLQUE | 20 | Luces del remolque |
| 3 | FARO DERECHO BAJO | 15 | Faro derecho (luz de cruce) |
| 4 | FARO IZQUIERDO BAJO | 15 | Faro izquierdo (luz de cruce) |
| 5 | PELIGRO | 15 | Luces de emergencia, intermitentes |
| 6 | AM2 | 20 | Sistema de arranque |
| 7 | TEL | 15 | Teléfono |
| 8 | PUERTA DELANTERA | 20 | Sistema de cierre eléctrico de puertas |
| 9 | RESERVA | 7,5 | Fusible de repuesto |
| 10 | RESERVA | 15 | Fusible de repuesto |
| 11 | RESERVA | 25 | Fusible de repuesto |
| 12 | ALT-S | 7,5 | Sistema de carga |
| 13 | BOCINA | 10 | Sistema antirrobo, Bocina |
| 14 | EFI | 20 | Sistema de inyección multipunto/inyección secuencial multipunto |
| Número | Fusible | Amperios [A] | Descripción |
|---|---|---|---|
| 15 | CUBIERTA | 10 | Iluminación interior, luces de bienvenida, luces de cortesía, luz trasera personal, intermitentes e instrumentos, múltiples pantallas |
| 16 | ECU-B | 7,5 | Ordenador multiplex |
| 17 | RADIO n.º 1 | 25 | Sistema de audio |
| 18 | ABS 3 | 7,5 | Sistema de prevención de bloqueo de ruedas |
| 19 | FARO DERECHO ALTO | 15 | Faro derecho (luz de carretera) |
| 20 | FARO IZQUIERDO ALTO | 15 | Faro izquierdo (luz de carretera) |
| 21 | CALEFACTOR A/F | 25 | Sensor de relación aire-combustible |
| 46 | ABS | 60 | Sistema de prevención de bloqueo de ruedas |
| 47 | ALT | 140 | Sistema de carga |
| 48 | RDI | 40 | Sistema de ventilación del radiador |
| 49 | CDS | 40 | Sistema de ventilación del radiador |
| 50 | DESEMPAÑADOR TRASERO | 30 | Desempañador de la ventana trasera y del espejo exterior |
| 51 | CALEFACCIÓN | 50 | Ventilador |
| 52 | PRINCIPAL | 50 | Sistema de arranque |
Acerca del Lexus RX 300 (XU10) (1999-2003)
El Lexus RX 300 (XU10) es la primera generación del popular modelo SUV, que se fabricó entre 1999 y 2003. Este modelo es conocido por su fiabilidad y confort, ofreciendo un interior espacioso y una mano de obra de calidad. Bajo el capó se encuentra un motor V6 de 3.0 litros que proporciona suficiente potencia para la conducción diaria y los viajes largos. El RX 300 está equipado con tracción a las cuatro ruedas, lo que garantiza una mejor tracción y estabilidad en diversas superficies. Gracias a la combinación de lujo y practicidad, este modelo se ha ganado la popularidad entre los conductores que buscan un vehículo fiable y cómodo.
Diagrama de la caja de fusibles del Lexus RX 300 (XU10)
Esta página muestra el diagrama de la caja de fusibles del Lexus RX 300 (XU10), que es esencial para el correcto mantenimiento y reparación de los componentes eléctricos del vehículo. La ubicación típica de la caja de fusibles en este modelo es bajo el capó y en el habitáculo, concretamente bajo el salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y el funcionamiento del vehículo, por lo que es importante conocer su contenido y su uso correcto.
