Lexus SC 430 (Z40) (2001-2010) – caja de fusibles
Diagram de fusibles y relés – Lexus SC 430 (Z40)
Aplica a vehículos nuevos en los años:
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

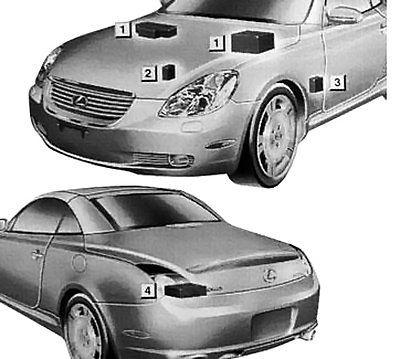

Ubicación de la caja de fusibles
- Compartimento del motor (izquierda/derecha)
- Panel lateral del pasajero
- Panel lateral del lado del conductor
- Maletero

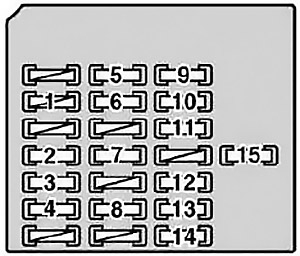

Caja de fusibles del habitáculo n.º 1 (lado del conductor)
Tire de la perilla y retire la tapa.
| Número | Amperaje [A] | Descripción |
| 1 | 15 | Control de inclinación y telescópico |
| 2 | 5 | Sistema de aire acondicionado, sistema de audio, iluminación del habitáculo, pantalla de información de viaje, encendedor de cigarrillos, sistema electrónico de control de la mariposa |
| 3 | 15 | Faros antiniebla, interruptor de los faros |
| 4 | 30 | Sistema de alimentación de los asientos |
| 5 | 10 | Indicadores y medidores, limpiador de faros, sistema de carga, sistema de pretensores de los cinturones de seguridad |
| 6 | 7,5 | Control de inclinación y telescópico, sistema de cierre de puertas, sistema SRS, sistema de alimentación de los asientos |
| 7 | 30 | Limpiaparabrisas delantero |
| 8 | 15 | En el punto de alimentación |
| 9 | 7,5 | Sistema de diagnóstico de la computadora de a bordo |
| 10 | 5 | Fuente de alimentación |
| 11 | 7,5 | 2001-2005: Sistema de control de tracción del vehículo |
| 2005-2010: Sistema de control de estabilidad del vehículo | ||
| 12 | 7,5 | 2001-2005: Sistema antirrobo |
| 2005-2010: Sistema de inyección multipunto/secuencial | ||
| 13 | 7,5 | Luces traseras, luces de posición laterales, luces de estacionamiento, interruptor de los faros |
| 14 | 5 | Luces de freno |
| 15 | 10 | Sistema de aire acondicionado |

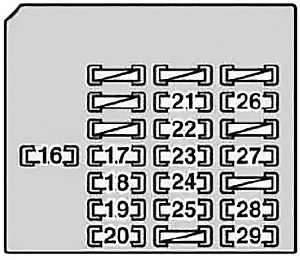

Caja de fusibles del habitáculo n.º 2 (lado del pasajero)
Tire de la perilla y retire la tapa.
| Número | Amperaje [A] | Descripción |
| 16 | 7,5 | SRS |
| 17 | 7,5 | Cierre de puertas, bloqueo de dirección, sistema de alimentación de asientos, sistema de techo rígido plegable, inmovilizador del motor |
| 18 | 7,5 | Control de inclinación y telescópico, interruptor de los faros, interruptor del limpiaparabrisas y lavaparabrisas, interruptor de las luces intermitentes |
| 19 | 7,5 | Iluminación interior, iluminación personal, iluminación del compartimento del motor, iluminación de los pies, iluminación del interruptor del motor, iluminación del maletero, antena, sistema de apertura de puertas de garaje, sistema de audio |
| 20 | 7,5 | Indicadores y medidores, sistema de control de tracción del vehículo, sistema de advertencia de presión de neumáticos |
| 21 | 5 | 2001-2005: Sistema de nivelación de faros |
| 10 | 2005-2010: Sistema de nivelación de faros | |
| 22 | 10 | Sistema de bloqueo de la transmisión, calefacción de asientos, pantalla de información de viaje, antena, espejo interior, sistema antirrobo |
| 23 | 20 | Calefacción de asientos |
| 24 | 10 | Sistema de audio, pantalla de información de viaje, luz de advertencia del cinturón de seguridad, sistema de bloqueo de la transmisión |
| 25 | 15 | Encendedor |
| 26 | 20 | Lavaparabrisas |
| 27 | 5 | Sistema de aire acondicionado |
| 28 | 30 | Sistema de alimentación de los asientos |
| 29 | 5 | TV, sistema de navegación |

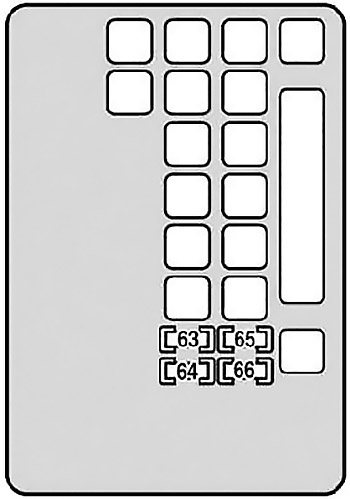

Caja de fusibles del motor n.º 1 (derecha)
Presione las pestañas y retire la tapa.
| Número | Amperaje [A] | Descripción |
| 38 | 20 | Sistema de inyección multipunto/secuencial |
| 39 | 50 | Faros (iluminación de posición) |
| 40 | 20 | Sistema de inyección multipunto/secuencial |
| 41 | 25 | Elevalunas eléctricos, puertas eléctricas, espejos eléctricos, desempañador de espejos exteriores, iluminación del techo en las puertas |
| 42 | 25 | Elevalunas eléctricos, puertas eléctricas, espejos eléctricos, desempañador de espejos exteriores, iluminación del techo en las puertas |
| 43 | 15 | Todos los elementos en los fusibles “DOME”, “MPX-B1”, “MPX-B2” y “MPX-B3” |
| 44 | 15 | Intermitentes, luces de emergencia |
| 45 | 15 | Sistema de inyección multipunto/secuencial |
| 46 | 10 | Bocina, interruptor de los faros |
| 47 | 30 | Sistema de audio |
| 48 | 5 | Teléfono |
| 49 | 5 | Sistema de carga |
| 50 | 25 | Sistema de inyección multipunto/secuencial |
| 51 | 30 | Todos los elementos en los fusibles “ST” e “IG2” y en el sistema de arranque |
| 52 | 40 | Sistema de prevención de bloqueo de ruedas |
| 53 | 140 | Sistema de carga |
| 54 | 60 | Sistema de prevención de bloqueo de ruedas |
| 55 | 50 | Sistema de aire acondicionado |
| 56 | 50 | Todos los elementos en “ODFOG”, “TETTO DESTRO”, “TETTO SINISTRO”. “LUG DESTRO”, “LUG SINISTRO”. “P-TACA”. Fusibles “LCE LP” y “FUEL OPN” |
| 57 | 30 | Limpiador de faros |
| 58 | 40 | Sistema de aire acondicionado |
| 59 | 40 | Sistema de aire acondicionado |
| 60 | 15 | Faro derecho (iluminación de posición) |
| 61 | 15 | Faro izquierdo (iluminación de posición) |
| 62 | 20 | Faro (luces largas), interruptor de los faros |

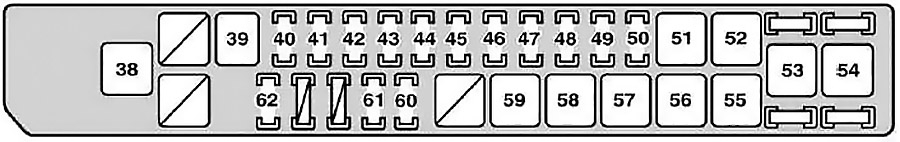

Caja de fusibles del compartimento del motor n.º 2 (izquierda)
Presione las pestañas y retire la tapa.
| Número | Amperaje [A] | Descripción |
| 63 | 7,5 | Sistema de arranque |
| 64 | 10 | Sistema de inyección multipunto/secuencial, sistema de control de emisiones |
| 65 | 5 | Sistema de inyección multipunto/secuencial, sistema antibloqueo, sistema de control de tracción, sistema de control de estabilidad del vehículo, control de crucero |
| 66 | 5 | Sistema de inyección multipunto/secuencial |

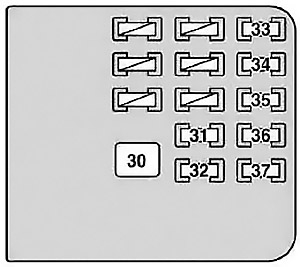

Diagrama de la caja de fusibles del maletero
Tire de la pestaña y retire la tapa.
| Número | Amperaje [A] | Descripción |
| 30 | 30 | Calefacción de la luneta trasera |
| 31 | 7,5 | Iluminación de la matrícula |
| 32 | 20 | Sistema de bloqueo del techo rígido plegable |
| 33 | 10 | Apertura del depósito de combustible |
| 34 | 20 | Sistema de bloqueo del techo rígido plegable |
| 38 | 20 | Ventanas laterales |
| 36 | 20 | Sistema de bloqueo del maletero |
| 37 | 20 | Sistema de bloqueo del maletero |
