Diagrama de fusibles y relés – Lexus IS 250

Se aplica a vehículos nuevos en los años:

2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Cabina

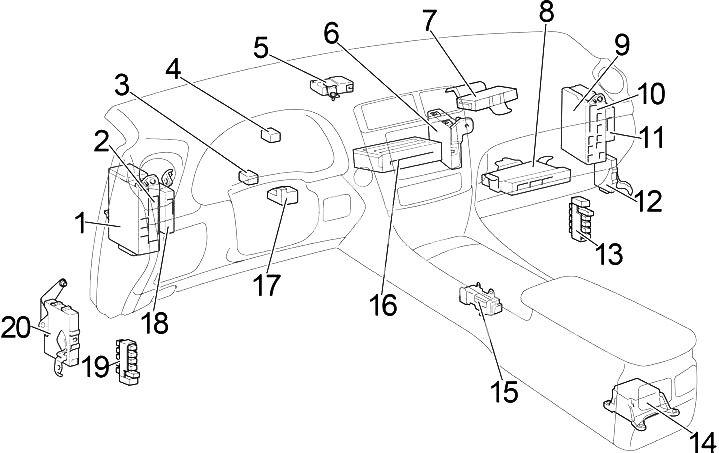

Volante a la izquierda

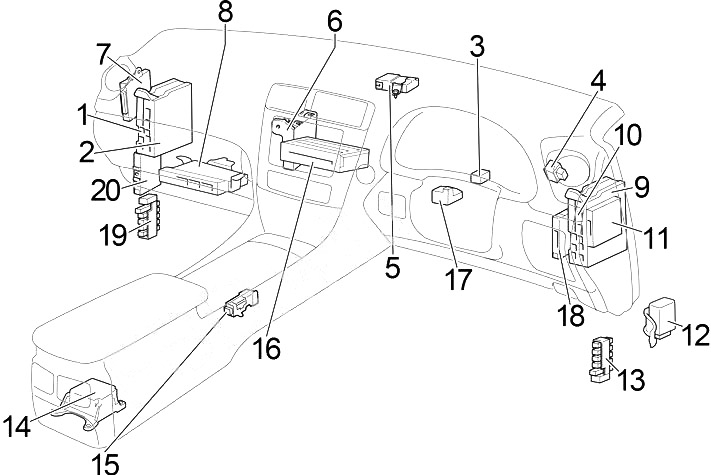

Volante a la derecha

1. Caja de fusibles (izquierda)
2. ECU de la carrocería (izquierda)
3. ECU de inclinación y telescopio
4. Interruptor de señal de emergencia
5. Campo de código de identificación
6. Amplificador de aire acondicionado
7. ECU de control de potencia
8. ECU de control de tracción
9. Caja de fusibles (derecha)
10. ECU de la carrocería (derecha)
11. ECU de la puerta
12. ECU de doble cierre de puerta
13. Conector de enlace
14. Centro de montaje del sensor de airbag
15. ECU de control de bloqueo de transmisión
16. Módulo de navegación multimedia
17. ECU de bloqueo de dirección
18. ECU de control de distancia
19. Conector de enlace
20. ECU de faro giratorio

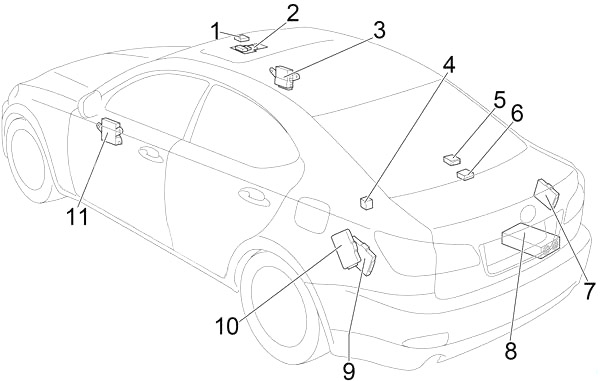

1. ECU de control del techo corredizo
2. Bloqueo de conexiones de aire
3. ECU de control del espejo exterior (derecho)
4. Relé de calefacción del espejo
5. Receptor de control de puerta
6. Relé de parasol trasero
7. Certificación ECU
8. Amplificador estéreo
9. ECU de control de cinturones de seguridad
10. Advertencia de control de la ECU
11. ECU de control del espejo exterior (izquierdo)

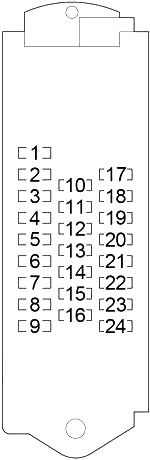

Caja de fusibles de la cabina n.º 1 (izquierda)

La caja de fusibles se encuentra debajo del salpicadero a la izquierda. Retire la cubierta para acceder a los fusibles.

Número	Amperaje [A]	Descripción
1	30	Asiento eléctrico
2	7,5	Sistema de aire acondicionado
3	15	Calentadores de espejos
4	10	Pantalla
5	–	–
6	10	Apertura de la tapa de combustible
7	7,5
8	30	Cinturón de seguridad pre-colisión
9	25	Techo eléctrico
10	10	Luces traseras, iluminación de matrícula, luces de estacionamiento
11	–	–

12	7,5	Interruptor de luces, sistema de aire acondicionado, pantalla
13	7,5	Luz de freno trasera
14	10	Control de crucero, sistema de aire acondicionado, dirección asistida, sensor de lluvia, espejo antideslumbrante, sistema de bloqueo de transmisión, techo corredizo, sistema de advertencia de presión de neumáticos
15	–	–
16	15	Calefacción de asientos y ventiladores
17	20	Elevalunas eléctricos
18	20	Elevalunas eléctricos, espejo exterior
19	7,5	Sistema de acceso inteligente con botón de arranque
20	–	–
21	7,5	Sistema automático de nivelación de faros
22	10	Sistema de carga, limpiador de faros, calefacción de la luneta trasera, ventiladores de refrigeración eléctricos, intermitentes de emergencia, intermitentes, luces de marcha atrás, luces de freno, espejos calefactables, parasol, cinturones de seguridad, sistema de asistencia al estacionamiento, control de crucero, sistema de aire acondicionado, calentador PTC, transmisión manual, calefacción del limpiaparabrisas delantero
23	–	–
24	30	Limpiaparabrisas

Caja de fusibles de la cabina n.º 2 (derecha)

La caja de fusibles se encuentra debajo del salpicadero a la derecha. Retire la cubierta para acceder a los fusibles.

Número	Amperaje [A]	Descripción
1	30	Asiento eléctrico
2	15	Doble cierre de puerta
3	7,5	Sistema de diagnóstico del ordenador de a bordo
4	7,5	Luces de freno, sistema de inyección multipunto/secuencial, VDIM, sistema de bloqueo de transmisión, luz de freno alta
5	–	–
6	20	Columna de dirección eléctrica ajustable y telescópica
7	–	–
8	10	Audio
9	–	–
10	7,5	Odómetro
11	10	Sistema de airbag SRS, sistema Lexus link, control de crucero, sistema de bloqueo de dirección, sistema de combustible, luces de freno

12	7,5	Sistema de conexión Lexus, reloj, sistema de aire acondicionado, audio, pantalla, espejos, sistema inteligente de acceso con botón de arranque, monitor de asistencia al estacionamiento Lexus, iluminación de la guantera, iluminación de la consola, sistema de comunicación multiplex, pantalla, sistema inteligente de acceso con botón
13	–	–
14	15	Encendedor
15	15	Toma de corriente
16	–	–
17	20	Elevalunas eléctricos
18	20	Elevalunas eléctricos, espejos
19	15	Sistema de acceso inteligente con botón de arranque
20	7,5	Cinturones de seguridad, sistema de asistencia al estacionamiento, transmisión automática, calefacción de asientos y ventilador, desempañador de limpiaparabrisas
21	15	Calefacción de asientos y ventiladores
22	10	Asientos ajustables eléctricamente, sistema inteligente de acceso con botón de arranque, sistema AWD, espejos, VDIM, VSC, sistema de aire acondicionado, cinturón de seguridad pre-colisión, dirección asistida eléctrica y telescópica, elevalunas eléctricos, sistema de navegación
23	–	–
24	–	–



Compartimento del motor

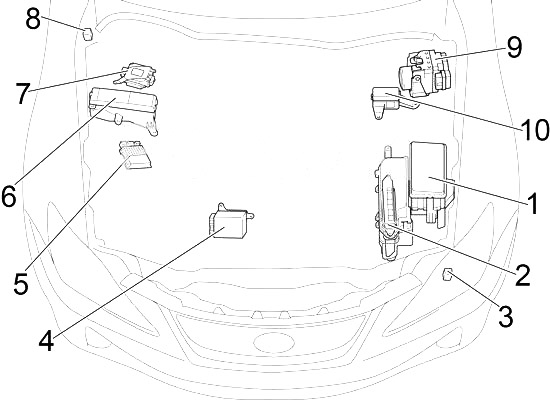

Conducción a la izquierda

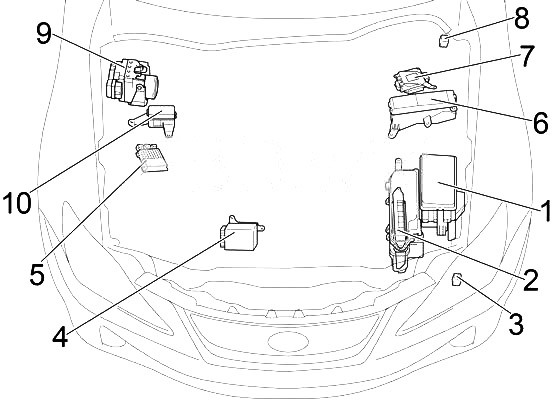

Volante a la derecha

1. Caja de fusibles 1
2. ECU del motor
3. Relé de control de limpieza de faros
4. Gasolina:  controlador de inyector (EDU)
5. Diésel:  controlador de inyector (EDU)
6. Caja de fusibles 2
7. ECU de dirección asistida
8. Relé de bujías incandescentes
9. ECU de control de tracción con actuador
10. Relé de fusibles

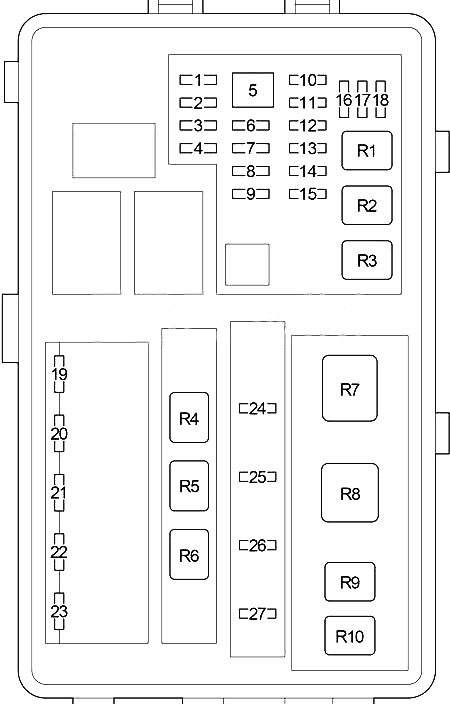

Caja de fusibles del compartimento del motor 1

Presione los ganchos y retire la cubierta.



Número	Amperaje [A]	Descripción
1	10	Sistema de arranque
2	10	Sistema de combustible, sistema de escape
3	15	Luces de cruce (derecha)
4	15	Luces de cruce (izquierda)
5	30	Limpiador de faros
6	–	–
7	7,5	Sistema de aire acondicionado
8	25	Calentador del limpiaparabrisas delantero
9	30	Faros delanteros, luces de estacionamiento, lavaparabrisas delantero
10	25	Faro de luces largas, bocina
11	15	Sistema de escape
12	10	Sistema de inyección multipunto/secuencial
13	7,5	Sistema de carga
14	10	TEL
15	25	Bloqueo de dirección
16	–	–
17	–	–
18	–	–
19	20	Luces de carretera

15	Luces largas de los faros
20	10	Bocina
21	20	Lavaparabrisas delantero
22	10	Luces de estacionamiento
23	15	Faros antiniebla delanteros
24	–	–
25	25	Sistema de combustible
26	25	Sistema de inyección multipunto/secuencial
27	20	Sistema de inyección multipunto/secuencial
Relés
R1	Embrague del compresor del aire acondicionado (A/C COMP)
R2	Ventilador de refrigeración eléctrico (FAN №1)
R3	Sensor de flujo de aire (A/F)
R4	Encendido (IG 2)
R5	Arranque (ST CUT)
R6	Ventilador de refrigeración eléctrico (FAN №3)
R7	Bomba de combustible (F/PMP)
R8	Iluminación (PANEL)
R9	Luz de freno (BRK-LP)
R10	Ventilador de refrigeración eléctrico (FAN №2)

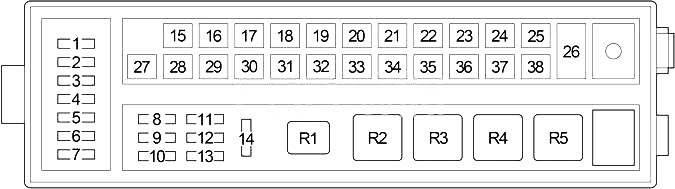

Caja de fusibles del compartimento del motor 2

Presione los ganchos y retire la cubierta.

Volante a la izquierda

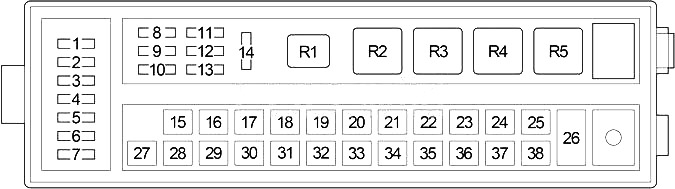

Volante a la derecha

Número	Amperaje [A]	Descripción
1	25	VDIM
2	25	Calentador eléctrico
3	15	Luces de emergencia, intermitentes
4	20	Fusible: “IG2”, “IGN”, “TURN”
5	30	Audio
6	20	Fusible: “COVER”, “MPX-B”
7	30	Audio
8	10	Faros, faros antiniebla delanteros, luces de estacionamiento, iluminación de matrícula, limpiaparabrisas delantero, bocina, sistema de cierre centralizado eléctrico, elevalunas eléctricos, asientos eléctricos, volante eléctrico inclinable y telescópico, odómetro, sistema inteligente de acceso con botón de arranque, espejos exteriores, sistema de aire acondicionado, sistema de seguridad,
9	10	Iluminación interior, odómetro
10	–	–
11	–	–
12	–	–
13	–	–
14	–	–
15	60	Sistema de bloqueo del volante, sistema de escape, fusible: “FR CTRL-B”, “ETCS”, “ALT-S”
16	80	Unidad de control de brillo
17	50	VSC, VDIM
18	30	Sistema de cierre de puertas, sistema inteligente de acceso con botón de arranque
19	–	–
20	30	Luces largas de los faros
21	30	Sistema de acceso inteligente con botón de arranque
22	30	Alimentación de bloqueo de puertas, fusible: “SECURITY”

23	60	Sistema de inyección multipunto/secuencial
24	80	Dirección asistida
25	–	–
26	150	Fusible: “LH J/B-AM”, “E/G-AM”, “GLW PLG2”, “HEATER”, “FAN1”, “FAN2”, “DEFOGGER”, “ABS2”, “RH J/B- AM”, “GLW PLG1”, “LH J/BB”, “RH J/BB”
27	–	–
28	50	Calentador PTC
29	80	Fusible: “OBD”, “STOP SW”, “TI&TE”, “FR P/ Seat RH”, “RAD №3”, “ECU-IG RH”, “RH-IG”, “FR S/HTR RH”, “ACC”, “CIG”, “PWR OUTLET”
30	30	VSC
31	50	Desempañador de la luneta trasera
32	40	Ventiladores de refrigeración eléctricos
33	40	Ventiladores de refrigeración eléctricos
34	50	Sistema de aire acondicionado
35	50	Calentador PTC
36	60	Limpiadores de faros, faros antiniebla delanteros, luces de estacionamiento, sistema de aire acondicionado
37	80	Fusible: “S/ROOF”, “FR P/ Seat LH”, “TV №1”, “A/C”, “FUEL/OPEN”, “PSB”, “FR WIP”, “H-LP LVL”, “LH-IG”, “ECU-IG LH”, “PANEL”, “TAIL”, “MIR HTR”, “FR S/HTR LH”
38	–	–
Relés
R1	Arranque
R2	Gasolina: Calentador PTC (GLW RLY1)
	Diésel: ventilador de refrigeración eléctrico (FAN №1)
R3	Faro (HEAD LP)
R4	Gasolina: Calentador PTC (GLW RLY2)
	Diésel: ventilador de refrigeración eléctrico (FAN №3)
R5	Desempañador de la luneta trasera (DEFOG)

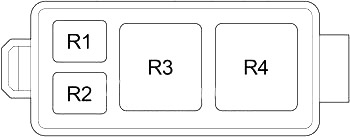

Caja de fusibles

Número	Relé
R1	Sistema antibloqueo (ABS MOTOR1)
R2	Sistema antibloqueo (ABS SOL)
R3	Calentador del limpiaparabrisas delantero (DEICER)
R4	Sistema antibloqueo (ABS MOTOR2)

Acerca del Lexus IS 250 (2006-2013)

El Lexus IS 250, fabricado entre 2006 y 2013, es un sedán elegante y deportivo que ofrece una combinación de lujo y rendimiento. Este modelo es conocido por su dirección precisa y su interior de alta calidad. Bajo el capó, encontramos un motor V6 de 2.5 litros que proporciona suficiente potencia para una conducción dinámica. El Lexus IS 250 está equipado con tecnologías avanzadas y características de seguridad que garantizan comodidad y seguridad en la carretera. Gracias a su atractivo diseño y fiabilidad, este modelo es popular entre los conductores que buscan un vehículo elegante y potente.

Diagrama de la caja de fusibles del Lexus IS 250

Esta página muestra el diagrama de la caja de fusibles del Lexus IS 250, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles suele estar ubicada en el interior del vehículo, debajo del salpicadero en el lado del conductor, y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los equipos eléctricos del vehículo.
