Lexus LS 460 (XF40) (2007-2012) – caja de fusibles
Diagrama de fusibles y relés – Lexus LS 460 (XF40)
Aplica a vehículos nuevos en los años:
2007, 2008, 2009, 2010, 2011, 2012.
Cabina
Conducción a la izquierda
Conducción a la derecha
- Caja de fusibles 1
- Relé de intermitentes
- Área de código de identificación
- Conector
- Conector
- Conector
- Caja de fusibles 2
- ECU de control de energía eléctrica
- ECU y receptor de alerta de presión de neumáticos
- ECU de navegación
- ECU de puerta
- ECU de sonar de distancia
- ECU de control de suspensión neumática
- ECU de asistencia de estacionamiento
- ECU AFS
- Controlador ECU
- Controlador de airbag central
- ECU de control de bloqueo de transmisión
- Amplificador de aire acondicionado
- ECU de bloqueo de dirección
- Controlador multiplex inclinable-telescópico
- ECU de asistencia a la conducción
- Controlador de monitor ECU
- ECU de carrocería principal
- Certificación ECU

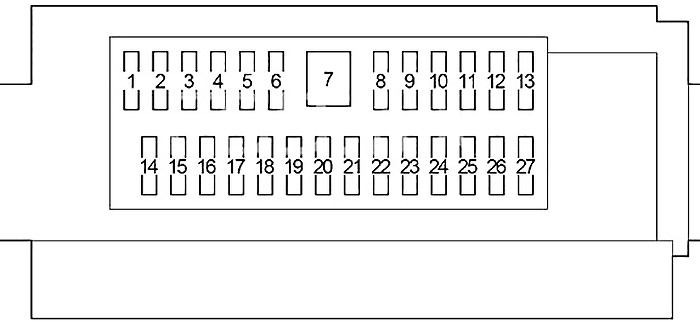

Caja de fusibles de cabina n.º 1 (lado del conductor)
La caja de fusibles se encuentra debajo del tablero de instrumentos en el lado del conductor. Retire la cubierta para acceder a los fusibles.
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Intermitentes y medidores, ajuste del asiento delantero, ajuste del asiento trasero, control de inclinación y telescópico, sistema de cierre de puertas, control de crucero |
| 2 | 10 | Iluminación interior, reloj |
| 3 | 10 | Sistema de audio |
| 4 | 10 | Apertura de puerta de combustible, iluminación interior, sistema de audio |
| 5 | – | – |
| 6 | 5 | Sistema de acceso inteligente con botón de arranque, sistema antirrobo |
| 7 | 30 | Sistema de audio |
| 8 | 20 | Ajuste de inclinación y control telescópico |
| 9 | 10 | Sistema de cierre de puertas eléctrico |
| 10 | 10 | Encender las luces de señalización |
| 11 | 25 | Iluminación interior, sistema de cierre de puertas, elevalunas eléctricos |
| 12 | 25 | Iluminación interior, espejo exterior, sistema de cierre de puertas eléctrico, elevalunas eléctricos, espejo exterior con calefacción |
| 13 | 5 | Luces de freno |
| 14 | 10 | Transmisión automática, cerradura eléctrica de puerta, control de crucero, sistema de frenos, desempañador de ventana trasera, techo corredizo, cinturón de seguridad pre-colisión, reposacabezas, toma de corriente, intermitentes, aire acondicionado, sistema de audio |
| 15 | 5 | Sistema de control de crucero |
| 16 | 15 | Sistema de arranque, sistema de aire acondicionado de asientos |
| 17 | 5 | ECU de carrocería principal, cinturón de seguridad pre-colisión, sistema de dirección inclinable y telescópica, sistema de arranque |
| 18 | 15 | Toma de corriente |
| 19 | 5 | Sistema de cierre de puertas eléctrico |
| 20 | – | – |
| 21 | 30 | Techo corredizo |
| 22 | 30 | Control de inclinación y telescópico |
| 23 | 5 | Sistema de cierre de puertas eléctrico |
| 24 | 10 | Sistema de diagnóstico a bordo |
| 25 | 30 | Ajuste del asiento delantero |
| 26 | 20 | Sistema de aire acondicionado de asientos |
| 27 | 30 | Sistema de aire acondicionado de asientos |
Caja de fusibles de cabina n.º 2 (lado del pasajero)
La caja de fusibles se encuentra debajo del tablero de instrumentos en el lado del pasajero. Retire la cubierta para acceder a los fusibles.
| Número | Amperaje [A] | Descripción |
| 1 | 5 | Control de inclinación y telescópico, sistema de acceso inteligente con arranque por botón, intermitentes y medidores, sistema de control de energía eléctrica, sistema de conexión Lexus |
| 2 | 5 | Sistema de diagnóstico a bordo, sistema de conexión Lexus |
| 3 | 10 | Cerradura eléctrica de puerta, ajuste del asiento delantero, ajuste del asiento trasero, VGRS, sistema de acceso inteligente con botón de arranque, sistema de arranque, asistencia de estacionamiento intuitiva |
| 4 | – | – |
| 5 | 20 | Sistema de suspensión neumática modulada electrónicamente |
| 6 | 10 | Sistema de cierre de puertas eléctrico |
| 7 | 30 | Sistema de audio |
| 8 | 20 | Sistema de aire acondicionado, sistema de navegación, sistema de conexión Lexus |
| 9 | 5 | Sistema de control de energía eléctrica |
| 10 | 5 | Interruptor de faros, limpiaparabrisas y lavaparabrisas, bocina, sistema de dirección inclinable y telescópica, elevalunas eléctricos, sistema de cierre de puertas eléctrico, parasol de puerta, parasol trasero, ajuste del asiento trasero, interruptores del volante |
| 10 | Interruptor de faros, limpiaparabrisas y lavaparabrisas, bocina, sistema de dirección inclinable y telescópica, elevalunas eléctricos, sistema de cierre de puertas eléctrico, parasol de puerta, parasol trasero, ajuste del asiento trasero, interruptores del volante | |
| 11 | 10 | Sistema de cierre de puertas eléctrico |
| 12 | 25 | Iluminación interior, sistema de cierre de puertas, elevalunas eléctricos |
| 13 | 25 | Iluminación interior, espejo exterior, sistema de cierre de puertas eléctrico, control de ventanas, espejo exterior con calefacción |
| 14 | 5 | Sistema de audio |
| 15 | 5 | Sistema de dirección variable (VGRS) |
| 16 | 10 | Sistema de audio, sistema de navegación, sistema de cierre de puertas eléctrico, VGRS, aire acondicionado, reposacabezas, cinturón de seguridad pre-colisión, asistente de estacionamiento intuitivo, sistema de alerta de presión de neumáticos |
| 17 | 10 | Aire acondicionado de asientos |
| 18 | 15 | Encendedor |
| 19 | 5 | Sistema de audio, sistema de navegación, reloj, sistema de conexión Lexus, control de crucero |
| 20 | – | – |
| 21 | – | – |
| 22 | 10 | Aire acondicionado |
| 23 | 20 | Aire acondicionado de asientos |
| 24 | 30 | Ajuste del asiento delantero |
| 25 | 30 | Ajuste del asiento trasero |
| 26 | 30 | Ajuste del asiento delantero |
| 27 | 30 | Aire acondicionado de asientos |

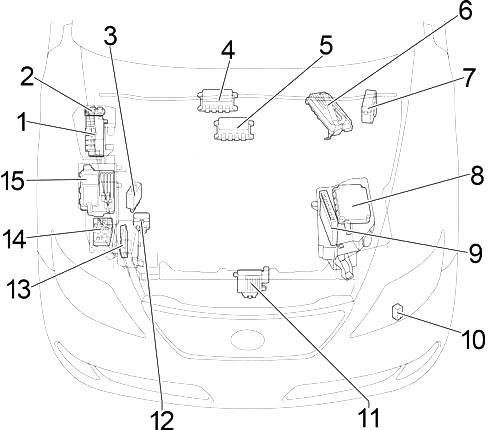

Motor
Conducción a la izquierda
Conducción a la derecha
- Caja de fusibles 1
- ECU de asistencia de dirección
- Controlador de inyector (Banco 2)
- Controlador de inyector (Banco 1)
- ECU de control de deslizamiento
- Caja de fusibles de relés 1
- ECU de control de transmisión
- ECU de motor
- Relé de limpieza de faros
- ECU de control de ventilador
- Caja de fusibles de relés 2
- Controlador delantero
- Caja de fusibles 2
- Bloque de conectores
- Bloque de conectores

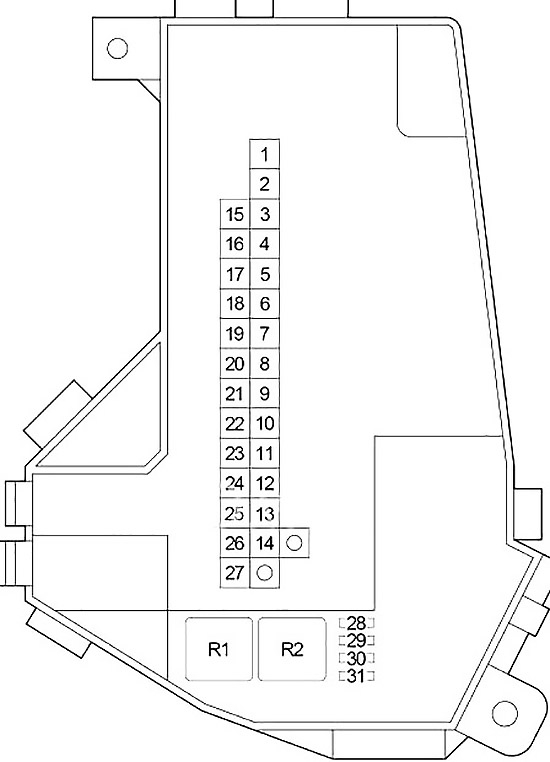

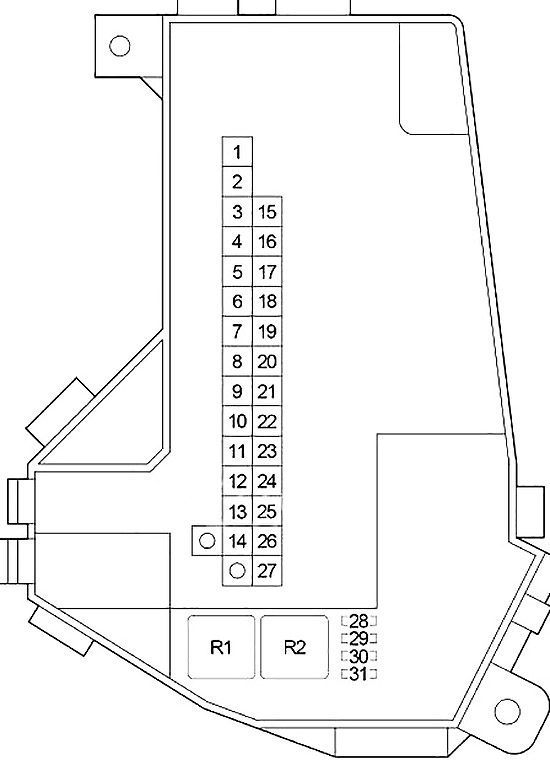

Caja de fusibles del motor 1
Presione las pestañas y retire la cubierta.
Conducción a la izquierda
Conducción a la derecha
| Número | Amperaje [A] | Descripción |
| 1 | 30 | Producto de limpieza de faros |
| 2 | 50 | Calentador PTC |
| 3 | 40 | Calentador de ventana trasera |
| 4 | 40 | |
| 5 | 50 | Sistema de aire acondicionado |
| 6 | 40 | Sistema de suspensión neumática controlada electrónicamente |
| 7 | 30 | Sistema de aire acondicionado para pasajeros |
| 8 | 50 | Fusible: “PTL”, “asiento RL”, “B/ANC”, “FUEL OPN”, “RR S/SHADE”, “PSB”, “RR-IG1-1”, “RR-IG1-2”, “RR-IG1-3”, “RR-ACC”, “RR-CIG”, “AC100/115V”, “RR-IG1-4” |
| 9 | 60 | Fusible: “PTC HTR 1”, “PTC HTR 3” |
| 60 | Fusible: “PP/ toma 1”, “PP/ toma 2”, “A/C”, “toma RR”, “PS/HTR”, “P RR S/HTR”, “P-IG1-1”, “P-IG1-2”, “P-IG1-3”, “P-IG1-4”, “P-ACC”, “P-CIG”, “AIR SUS” | |
| 10 | 80 | Sistema de aire acondicionado de asientos, fusibles: “OBD”, “DP/ asiento”, “TI&TE”, “AM1”, “S/ROOF”, “D-IG1-1”, “D-IG1-2”, “D-IG1-3”, “D-IG1-4”, “D-ACC”, “WYLOT PWR”, “PANEL”, “DS/HTR”, “S/ROOF”, “D RR S/HTR” |
| 11 | 80 | Fusible: “DEICER”, “WIP”, “E/G RM-IG1-1”, “E/G RM-IG1-2”, “NV-IR”, “FR FOG”, “FR CTRL ALT”, “ABS MTR1” |
| 12 | 80 | Ventiladores eléctricos de refrigeración |
| 13 | 60 | Sistema de aire acondicionado de asientos, fusibles: “PP/ asiento 1”, “PP/ asiento 2”, “A/C”, “asiento derecho”, “P-IG1-1”, “P-IG1-2”, “P-IG1-3”, “P-IG1-4”, “P-ACC”, “P-CIG”, “AIR SUS” |
| 60 | Fusible: “PTC HTR 1”, “PTC HTR 3” | |
| 14 | 180 | “AIR SUS”, “HTR”, “DEFOG”, “FAN №1”, “H-LP CLN”, “PTC HTR 2”, “PTC HTR”, “RR A/C”, “E/G RM1”, “DJ/B ALT”, “PJ/B ALT”, “LUG-J/B ALT” |
| 15 | – | – |
| 16 | 30 | VSSR |
| 17 | 40 | Sistema de dirección variable |
| 18 | 40 | Fusibles: “P DOOR 1”, “P RR DOOR”, “AM2”, “RADIO №1”, “PD/C CUT”, “P DOOR 2”, “PMG”, “AMP” |
| 19 | 40 | Condensador, fusible: “STOP LP 1”, “STOP LP 2”, “OGON”, “E-PKB”, “ABS MAIN 4” |
| 20 | 40 | Fusible: “D-DOOR 1”, “HAZ”, “D-DOOR 2”, “STR LOCK”, “STOP”, “SECURITY”, “D RR DOOR” |
| 21 | 30 | Fusibles: “ABS MAIN 3”, “EPS ECU”, “D/C CUT 2”, “ECU-B2” |
| 22 | 40 | Sistema de inyección multipunto/secuencial |
| 23 | – | – |
| 24 | – | – |
| 25 | 80 | Fusible: “D/C CUT 1”, “FR CTRL BAT”, “EPS ECU”, “ABS MAIN 2”, “ABS MTR2”, “ST”, “H-LP RL”, “H-LP LL” |
| 80 | Convertidor DC-DC | |
| 26 | 80 | Fusibles: “VVT”, “ETCS”, “ABS MAIN 1”, “EDU1”, “EDU2”, “A/F”, “ECU-IG”, “IGN”, “INJ”, “PJ/B” |
| 27 | 80 | Asistencia de dirección eléctrica |
| 80 | Fusible: “D/C CUT 1”, “FR CTRL BAT”, “EPS ECU”, “ABS MAIN 2”, “ABS MTR2”, “ST”, “H-LP RL”, “H-LP LL”, “H-LP LVL” | |
| 28 | 5 | Sistema de control de potencia eléctrica |
| 29 | 25 | Calentador PTC |
| 30 | 25 | Calentador PTC |
| 31 | – | – |
| Relés | ||
| R1 | Sistema de suspensión neumática (AIRSUS) | |
| R2 | Ventilador de refrigeración eléctrico (FAN №1) | |

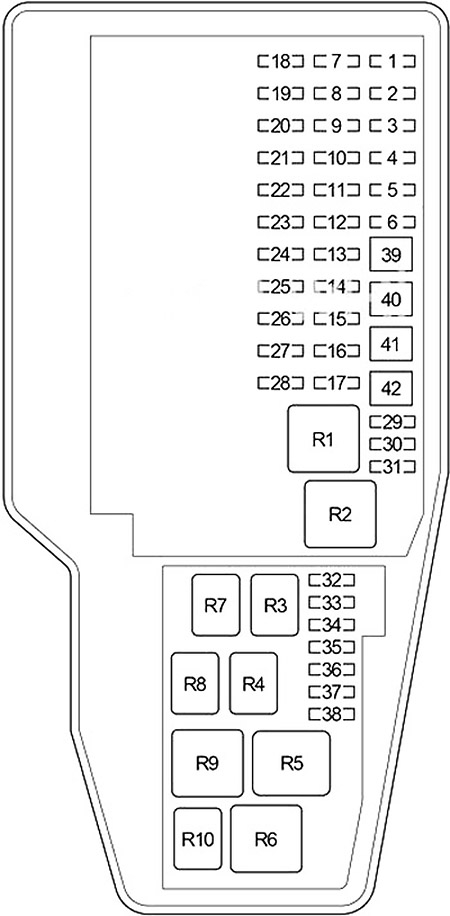

Caja de fusibles del motor 2
Presione las pestañas y retire la cubierta.
| Número | Amperaje [A] | Descripción |
| 1 | 25 | Desempañador del limpiaparabrisas delantero |
| 2 | 30 | Limpiaparabrisas delantero |
| 3 | 10 | ABS, VSC, VDIM |
| 4 | 25 | Sistema de acceso inteligente con botón de arranque |
| 5 | 10 | EPS |
| 6 | 30 | Luces principales, bocina |
| 7 | 10 | AFS, luces principales, luces de posición, luces de emergencia, bocina, alarma, lavaparabrisas, sistema de escape, limpiador de faros |
| 8 | 10 | Sistema de carga, EPS, ventiladores de refrigeración eléctricos, AFS |
| 9 | 15 | Luces principales |
| 10 | 10 | Sistema de frenos, cinturón de seguridad pre-colisión |
| 11 | 15 | Luces principales |
| 12 | 10 | Sistema de inyección multipunto/secuencial |
| 13 | 10 | Sistema de control de crucero |
| 14 | 10 | Sistema de inyección multipunto/secuencial, sistema de frenos, sistema de airbags |
| 15 | 10 | Sistema de inyección multipunto/secuencial, luces de freno, cinturón de seguridad pre-colisión, sistema de carga |
| 16 | 30 | Fusibles: “ECU-B”, “D MPX-B 1”, “D MPX-B 2”, “P MPX-B”, “RR MPX-B 1”, “RR MPX-B 2”, “CUBIERTA” |
| 17 | 10 | Luces principales, luces de posición, bocina, alarma, lavaparabrisas, cinturón de seguridad pre-colisión, limpiador de faros |
| 18 | 15 | Sistema de inyección multipunto/secuencial, sistema de escape |
| 19 | 25 | Sistema de inyección multipunto/secuencial |
| 20 | 20 | Lavaparabrisas, alarma, limpiador de faros, luces de posición, luces laterales |
| 21 | 25 | Sistema de inyección multipunto/secuencial |
| 22 | 10 | Sistema de combustible |
| 23 | 15 | Faros antiniebla delanteros |
| 24 | 10 | Sistema de aire acondicionado, ventiladores de refrigeración eléctricos |
| 25 | 10 | Luces de xenón, luces principales, luces de posición, luces de emergencia, bocina, alarma, lavaparabrisas |
| 26 | 10 | Fusible: “P IG2”, “P RR-IG2” |
| 27 | – | – |
| 28 | 10 | Sistema de inyección multipunto/secuencial |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | 30 | Fusible: “P MPX-B”, “RR ECU-B”, “RR MPX-B1”, “RR MPX-B2” |
| 33 | 5 | Sistema de frenos |
| 34 | 10 | Sistema de frenos, cinturón de seguridad pre-colisión |
| 35 | 25 | Sistema de inyección multipunto/secuencial, sistema de escape |
| 36 | 25 | Sistema de inyección multipunto/secuencial, sistema de combustible |
| 37 | 10 | Sistema de inyección multipunto/secuencial, sistema de combustible |
| 38 | 10 | Sistema de inyección multipunto/secuencial |
| 39 | 30 | Sistema de arranque |
| 40 | 50 | Sistema de frenos |
| 41 | 50 | Sistema de frenos |
| 42 | 40 | Sistema de inyección multipunto/secuencial |
| Relés | ||
| R1 | Encendido (IG2) | |
| R2 | Encendido (IG1) | |
| R3 | Unidad de control del motor (EFI MAIN2) | |
| R4 | Apertura de circuito (bomba de combustible (C/OPN)) | |
| R5 | Bomba de combustible (F/PMP) | |
| R6 | Fases de distribución variable (VVT LH) | |
| R7 | Unidad de control del motor (MAIN EFI) | |
| R8 | Arranque (ST CUT) | |
| R9 | Fases de distribución variable (VVT RH) | |
| R10 | Arranque (ST) | |

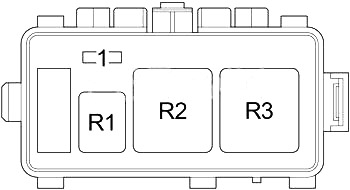

Caja de fusibles 1
| Número | Amperaje [A] | Descripción |
| 1 | – | – |
| Relés | ||
| R1 | Calentador del limpiaparabrisas delantero (DEICER) | |
| R2 | Sistema antibloqueo (ABS MTR2) | |
| R3 | Calentador de la ventana trasera (DEFOG) | |
Caja de fusibles 2
| Número | Relé |
| R1 | Calentador PTC (PTC HTR2) |
| R2 | Calentador PTC (PTC HTR1) |
| R3 | Calentador PTC (PTC HTR3) |
Maletero
- Caja de fusibles
- ECU de control de la cubierta del maletero
- Controlador de la puerta trasera izquierda ECU
- Controlador de la puerta delantera izquierda ECU
- ECU de control del techo corredizo
- Controlador de la puerta delantera derecha ECU
- Controlador de la puerta trasera derecha ECU
- Asiento de masaje ECU
- Conector de conexión (CAN)
- Reconocimiento de objetos ECU
- Amplificador de componentes estéreo
- Receptor de control de puerta
- Controlador de entretenimiento para asientos traseros
- ECU de control de cinturones de seguridad
- ECU de freno de estacionamiento
- ECU de bloqueo del conector trasero
Diagrama de la caja de fusibles del maletero
Retire la cubierta en el lado izquierdo del maletero.
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Sistema de audio, sistema de entretenimiento para asientos traseros, apertura y cierre eléctrico del maletero |
| 2 | 5 | Sistema de cierre de puertas, ajuste del asiento trasero, iluminación interior, apertura y cierre del maletero, alarma |
| 3 | 5 | – |
| 4 | – | – |
| 5 | 20 | Ventilador de refrigeración eléctrico |
| 6 | 5 | Ventilador de refrigeración eléctrico |
| 7 | 30 | Sistema de frenos |
| 8 | 5 | Iluminación de cinturones de seguridad, luz del maletero |
| 9 | 10 | Condensador |
| 10 | 5 | Luces de freno, luces de emergencia |
| 10 | Luces de freno, luces de emergencia | |
| 11 | 10 | Luces de freno, luces de freno altas |
| 12 | – | – |
| 13 | 5 | Luces traseras, iluminación de matrícula |
| 14 | 10 | Sistema de aire acondicionado de asientos |
| 15 | 10 | Ajuste del asiento trasero |
| 16 | 10 | Sistema de cierre de puertas, nevera, sistema de aire acondicionado |
| 17 | 5 | Condensador, sistema de frenos, ajuste del asiento trasero |
| 18 | 5 | Sistema de audio, sistema de entretenimiento para asientos traseros |
Acerca del Lexus LS 460 (XF40) (2007-2012)
El Lexus LS 460 (XF40) es un sedán de lujo que se fabricó entre 2007 y 2012. Este modelo es conocido por su diseño elegante, alto confort y tecnologías avanzadas. Bajo el capó se encuentra un potente motor V8 de 4.6 litros que proporciona un rendimiento suave y dinámico. El LS 460 también ofrece una gran cantidad de características modernas, incluyendo un sistema de dirección avanzado, un sistema de sonido de alta calidad y elementos de seguridad que garantizan una conducción cómoda y segura. Este modelo es una opción ideal para aquellos que buscan una combinación de lujo, rendimiento y fiabilidad.
Diagrama de la caja de fusibles del Lexus LS 460 (XF40)
Esta página muestra el diagrama de la caja de fusibles para el modelo Lexus LS 460 (XF40). En este vehículo, las cajas de fusibles suelen estar ubicadas debajo del capó y dentro de la cabina, generalmente debajo del tablero de instrumentos. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos del vehículo.
