Lexus GS450h (L10; 2013-2017)
Diagrama de fusibles Lexus GS450h 2013-2017
Índice
Ubicación de la caja de fusibles

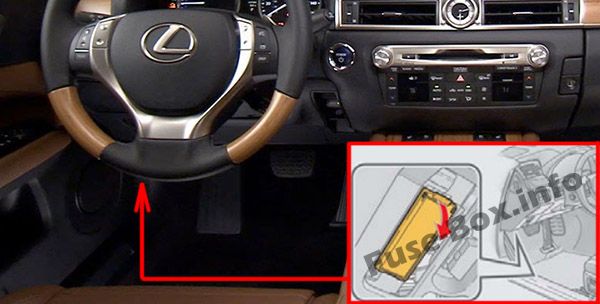

La caja de fusibles se encuentra debajo del lado izquierdo del salpicadero, detrás de una cubierta.
Diagrama de la caja de fusibles

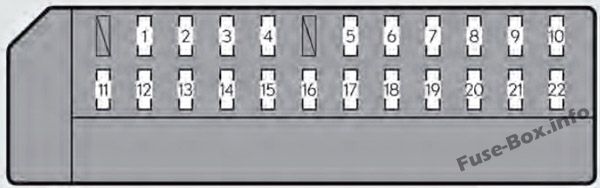

Asignación de fusibles en la caja de fusibles del habitáculo n.º 1
| № | Nombre | Corriente nominal [A] | Protección del circuito |
|---|---|---|---|
| № | Nombre | Corriente nominal [A] | Protección del circuito |
| 1 | PARAR | 7,5 | Luces de freno, luz de freno alta |
| 2 | P/WB | 5 | Interruptor principal de la ventana eléctrica |
| 3 | P/SEAT1 F/L | 30 | Asientos eléctricos |
| 4 | D/L N.º 1 | 25 | Sistema de cierre centralizado de puertas |
| 5 | NV-IR | 10 | Visión nocturna Lexus |
| 6 | FL S/HTR | 10 | Calefacción/ventiladores de asientos |
| 7 | LIMPIAPARABRISAS | 30 | Limpiaparabrisas |
| 8 | LIMPIAPARABRISAS-IG | 5 | Limpiaparabrisas |
| 9 | LH-IG | 10 | Cinturones de seguridad, ECU de la carrocería, AFS, módulo superior, sensor de gotas de lluvia, espejo interior, sensor de cámara de carril (LKA), pantalla de visualización frontal, sistema de bloqueo de la transmisión, asistente de estacionamiento intuitivo, ECU de la puerta delantera izquierda, sistema de monitoreo del conductor, pantalla táctil remota, columna de dirección eléctrica inclinable y telescópica, asientos eléctricos, techo solar, limpiaparabrisas descongelador del parabrisas, interruptor intuitivo de asistencia al estacionamiento, calentador PTC, dispositivo de limpieza del monitor de punto ciego |
| 10 | LH ECU-IG | 10 | 2013: VDIM, ECB, MÓDULO D-SW (monitor de punto ciego, volante calefactable), sistema de asistencia al conductor, AFS, EPB, sistema de aire acondicionado 2014-2015: VDIM, sistema de frenos, MÓDULO D-SW (monitor de punto ciego, volante calefactable), sistema de asistencia al conductor, AFS, ventiladores de refrigeración eléctricos, EPB, sistema de aire acondicionado, sensor de dirección |
| № | Nombre | Corriente nominal [A] | Protección del circuito |
|---|---|---|---|
| 11 | PUERTA FL | 30 | Desempañadores de espejos, ventanas eléctricas (delantera izquierda) |
| 12 | CONDENSADOR (WN) | 10 | Condensador |
| 13 | BLOQUEO DE DIRECCIÓN | 15 | Sistema de bloqueo de la dirección |
| 14 | D/L N.º 2 | 25 | Sistema de cierre centralizado de puertas |
| 15 | PUERTA IZQUIERDA | 30 | Ventana eléctrica (trasera izquierda) |
| 16 | PELIGRO | 15 | Intermitentes, luces de emergencia |
| 17 | LH-IG2 | 10 | Inyección multipunto/secuencial, luces de freno, sistema de entrada inteligente con botón de arranque, sistema de bloqueo de la dirección, sistema de frenos, gestión de energía |
| 18 | J/BB izquierda | 7,5 | ECU de la carrocería |
| 19 | TECHO SOLAR | 20 | Techo solar |
| 20 | P/SEAT2 F/L | 25 | Asientos eléctricos |
| 21 | TI&TE | 20 | Columna de dirección eléctrica inclinable y telescópica |
| 22 | Aire acondicionado | 7,5 | Sistema de aire acondicionado |
Ubicación de la caja de fusibles

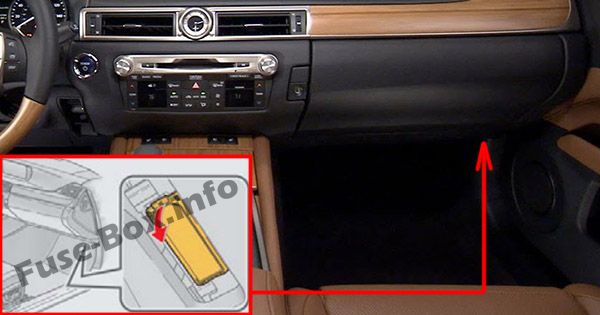

Se encuentra debajo del lado derecho del salpicadero, detrás de una cubierta.
Diagrama de la caja de fusibles

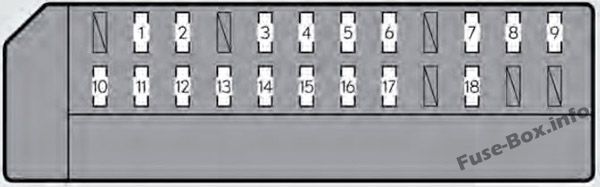

Asignación de fusibles en la caja de fusibles del habitáculo n.º 2
| № | Nombre | Corriente nominal [A] | Protección del circuito |
|---|---|---|---|
| 1 | P/SEAT1 Delantero/Trasero | 30 | Asientos eléctricos |
| 2 | SALIDA FR P/ | 15 | Toma de corriente (delantera) |
| 3 | SALIDA RR P/ | 15 | Toma de corriente (trasera) |
| 4 | P/SEAT2 Delantero/Trasero | 25 | Asientos eléctricos |
| 5 | AVS | 20 | AVS |
| 6 | STRG HTR | 15 | Volante calefactable |
| 7 | LAVAR | 20 | Sistema de lavado del parabrisas |
| 8 | RH ECU-IG | 10 | 2013: Sistema de navegación, cinturones de seguridad pre-colisión, aire acondicionado, EBC, visión nocturna Lexus, indicador de inclinación y sensor G 2014: Sistema de navegación, cinturones de seguridad pre-colisión, aire acondicionado, sistema de frenos, visión nocturna Lexus, indicador de inclinación y sensor G, condensador 2015: Sistema de navegación, VGRS, cinturones de seguridad pre-colisión, aire acondicionado, sistema de frenos, visión nocturna Lexus, indicador de inclinación y sensor G, condensador, sistema de dirección dinámica de las ruedas traseras |
| 9 | RH-IG | 10 | Regulador de voltaje, interruptores de calefacción/ventilación de asientos, ECU de la puerta delantera derecha, ECU de la puerta CAN, sistema de advertencia de presión de neumáticos, asientos eléctricos |
| 10 | PUERTA FR | 30 | Sistema de control de la puerta delantera derecha (desempañadores de espejos exteriores, ventanas eléctricas) |
| 11 | PUERTA RR | 30 | Ventana eléctrica (trasera derecha) |
| 12 | RADIO N.º 2 | 30 | Sistema de audio |
| 13 | AM2 | 7,5 | Gestión de energía |
| 14 | MULTIMEDIA | 10 | Sistema de navegación, control táctil |
| 15 | RADIO N.º 1 | 30 | Sistema de audio |
| 16 | AIRBAG | 10 | Sistema de airbag SRS, sistema de clasificación de ocupantes |
| 17 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 18 | ACC | 7,5 | ECU de la carrocería, DCM, pantalla de visualización frontal, RR CTRL, control táctil, sistema de navegación, reloj, transmisión |
Ubicación de la caja de fusibles

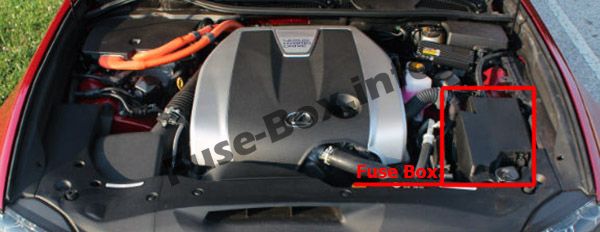

La caja de fusibles se encuentra en el compartimento del motor (lado izquierdo).
Diagrama de la caja de fusibles

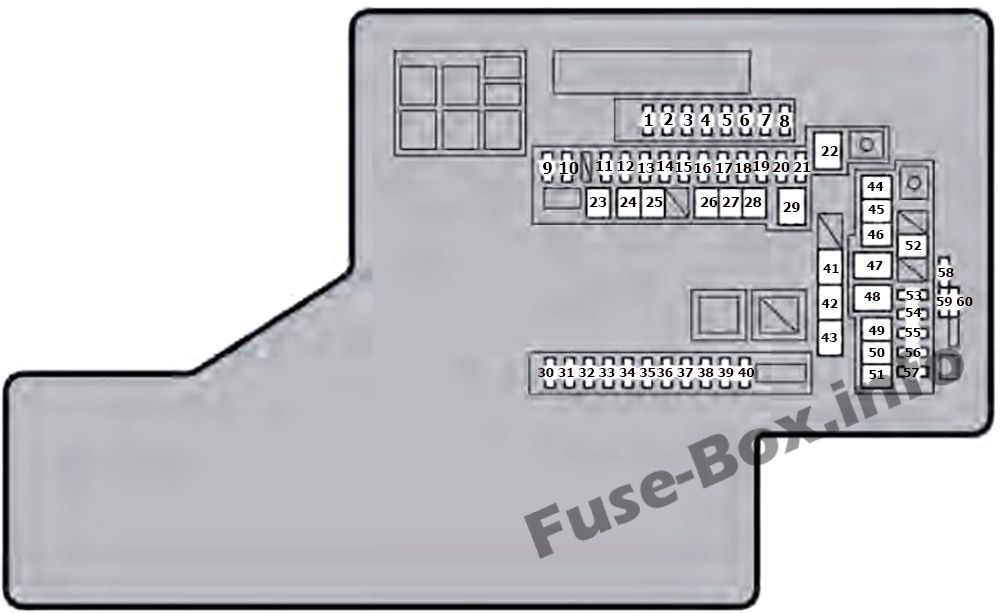

Asignación de fusibles en la caja de fusibles del compartimento del motor
| № | Nombre | Corriente nominal [A] | Protección del circuito |
|---|---|---|---|
| № | Nombre | Corriente nominal [A] | Protección del circuito |
| 1 | IGN | 10 | Sistema de arranque |
| 2 | INJ | 10 | Inyección multipunto/secuencial |
| 3 | EFI N.º 2 | 10 | Sistema de admisión, sistema de escape |
| 4 | IGN PRINCIPAL | 20 | IGN, MEDIDOR, INJ, AIRBAG, IG2 N.º 1, LH-IG2 |
| 5 | EFI PRINCIPAL | 25 | Inyección multipunto/secuencial, EFI N.º 2 |
| 6 | A/F | 15 | Sensor de flujo de aire |
| 7 | EDU | 20 | Inyección multipunto/secuencial |
| 8 | BOMBA DE COMBUSTIBLE | 25 | Inyección multipunto/secuencial |
| 9 | FARO DERECHO-BAJA | 20 | Faro derecho (luces bajas) |
| 10 | FARO IZQUIERDO-BAJA | 20 | Faro izquierdo (luz baja) |
| № | Nombre | Corriente nominal [A] | Protección del circuito |
|---|---|---|---|
| 11 | ABS PRINCIPAL 2 | 10 | Sistema de frenos |
| 12 | ABS PRINCIPAL 1 | 10 | Sistema de frenos |
| 13 | IGCT N.º 1 | 30 | IGCT n.º 2, IGCT n.º 3, IGCT n.º 4, IGCT n.º 5 |
| 14 | ECU-B | 7,5 | VGRS, sistema de entrada inteligente con botón de arranque |
| 15 | BOMBA DE AGUA INTERNA | 10 | Sistema híbrido |
| 16 | ETCS | 10 | Inyección multipunto/secuencial |
| 17 | EPS-B | 10 | Dirección asistida eléctrica |
| 18 | CC RES | 30 | KOPPA, MPX-B |
| 19 | BOCINA | 10 | Bocina |
| 20 | CABLE | 5 | Sistema de clasificación de ocupantes |
| 21 | TV | 7,5 | Control táctil remoto |
Ubicación de la caja de fusibles

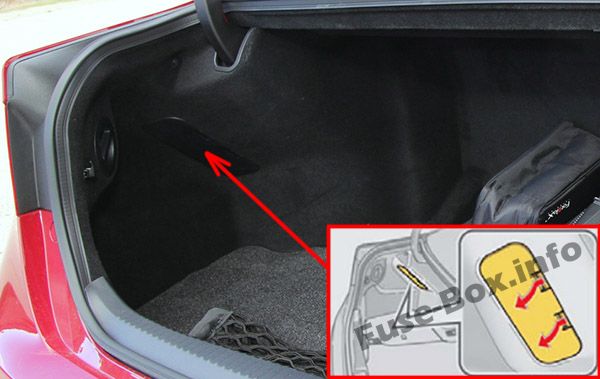

Se encuentra en el lado izquierdo del maletero, detrás de una cubierta.

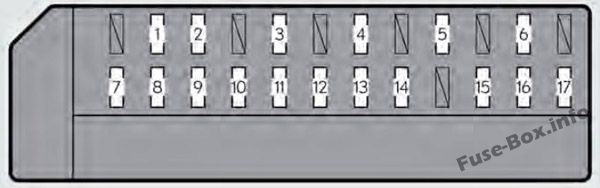

Diagrama de la caja de fusibles
Asignación de fusibles en el maletero
| № | Nombre | Corriente nominal [A] | Protección del circuito |
|---|---|---|---|
| 1 | PSB | 30 | Cinturones de seguridad pre-colisión |
| 2 | PTL | 25 | Apertura y cierre eléctrico del maletero |
| 3 | RR J/BB | 10 | Sistema de entrada inteligente con botón de arranque |
| 4 | RR S/HTR | 20 | Calefacción de asientos (traseros) |
| 5 | FR S/HTR | 10 | Calefacción/ventiladores de asientos (delanteros) |
| 6 | FARO ANTINIEBLA TRASERO | 10 | Circuito ausente |
| 7 | DC/DC-S (WN) | 7,5 | Convertidor CC/CC |
| 8 | VENTILADOR DE BATERÍA (WN) | 20 | Sistema de ventilación de la batería híbrida (batería de tracción) |
Acerca del Lexus GS450h (L10; 2013-2017)
El Lexus GS450h (L10; 2013-2017) es un sedán híbrido de lujo que combina un diseño elegante con tecnología avanzada. Este modelo está equipado con un sistema de propulsión híbrido que incluye un motor de gasolina V6 de 3.5 litros combinado con un potente motor eléctrico. Juntos, estos componentes proporcionan un rendimiento suave y una excelente eficiencia de combustible. El GS450h es conocido por su conducción silenciosa, su interior cómodo y una gran cantidad de características modernas, como sistemas de seguridad avanzados y infoentretenimiento. Este modelo es ideal para aquellos que buscan lujo y responsabilidad ecológica en un solo paquete.
Diagrama de la caja de fusibles del Lexus GS450h (L10; 2013-2017)
Esta página muestra el diagrama de la caja de fusibles para el Lexus GS450h (L10; 2013-2017), que es esencial para el mantenimiento y las reparaciones adecuadas del vehículo. En este modelo, la caja de fusibles se encuentra en el interior del vehículo, generalmente debajo del salpicadero, y también en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su configuración y funciones.
