Lexus ES 250 (VZV21) (1989-1991) – caja de fusibles
Diagram de fusibles y relés – Lexus ES 250 (VZV21)
Aplica a vehículos fabricados en los años:
1989, 1990, 1991.

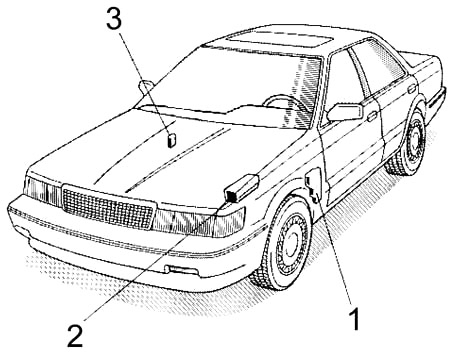

Ubicación de los fusibles
- Panel lateral del lado del conductor
- Compartimento del motor
- Panel lateral del lado del pasajero

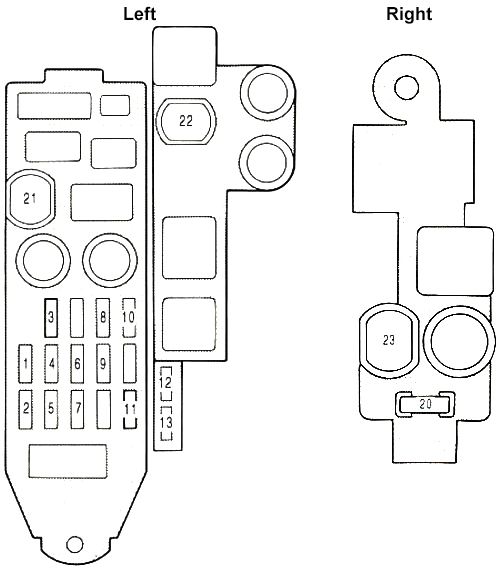

Cajas de fusibles en el habitáculo
En el habitáculo hay dos bloques de fusibles: el primero en el panel de acceso del lado del conductor y el segundo en el panel de acceso del lado del pasajero.
| Número | Amperaje [A] | Descripción |
| 1 | 15 | Encendedor, pantalla digital del reloj, sistema de bloqueo de la transmisión (transmisión automática) |
| 2 | 10 | Sistema de carga |
| 3 | 15 | Indicadores y medidores, luces de advertencia (excepto luces de advertencia de descarga y puertas abiertas), luces de marcha atrás, sistema de transmisión automática sin overdrive, desempañador de la ventana trasera, elevalunas eléctricos, sistema de cierre centralizado eléctrico, desempañador del espejo exterior |
| 4 | 7,5 | Radio, magnetófono, espejos retrovisores eléctricos |
| 5 | 20 | Limpiaparabrisas y lavaparabrisas |
| 6 | 7,5 | Encendido de las luces de señalización |
| 7 | 15 | Sistema de control de crucero, transmisión automática controlada electrónicamente, sistema de bloqueo de la transmisión (transmisión automática) |
| 8 | 20 | Luces de freno, sistema de desactivación del control de crucero |
| 9 | 10 | Sistema de ralentí del motor |
| 10 | 15 | Luces traseras, luces de posición, iluminación de la matrícula, iluminación del salpicadero, iluminación de la guantera; |
| 11 | 7,5 | Sistema de carga, luz de advertencia de descarga, sistema de control de emisiones, ventiladores de refrigeración eléctricos, sistema de inyección electrónica |
| 12 | 10 | Desempañador de la ventana trasera, sistema antibloqueo |
| 13 | 15 | Faros antiniebla |
| 21 | 30 | Desempañador de la ventana trasera |
| 22 | 30 | Techo corredizo, elevalunas eléctricos, sistema de cierre centralizado eléctrico, asiento eléctrico |
| 20 | 10 | Sistema de aire acondicionado |
| 23 | 40 | Sistema de control de climatización |

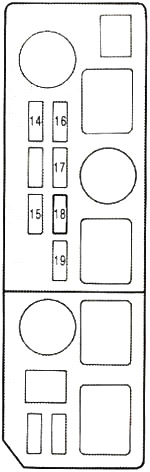

Diagrama de la caja de fusibles en el compartimento del motor
| Número | Amperaje [A] | Descripción |
| 14 | 15 | Faro derecho |
| 15 | 20 | Radio, magnetófono, reloj, transmisión automática controlada electrónicamente, antena eléctrica, iluminación interior, iluminación personal, iluminación del techo en las puertas, iluminación del maletero, luz indicadora del interruptor de encendido, luz de advertencia de puertas abiertas |
| 16 | 15 | Faro izquierdo |
| 17 | 15 | Luces de emergencia, bocina |
| 18 | 15 | Sistema de inyección electrónica |
| 19 | 7,5 | Sistema de carga, luz de advertencia de descarga |
Sobre el Lexus ES 250 (VZV21) (1989-1991)
El Lexus ES 250, fabricado entre 1989 y 1991, fue uno de los primeros modelos de la marca Lexus, enfocado en la combinación de lujo y fiabilidad. Este modelo estaba equipado con un motor V6 de 2.5 litros, que proporcionaba suficiente potencia para una conducción cómoda. El interior del ES 250 fue diseñado con énfasis en el confort y la calidad, lo que incluía el uso de materiales premium y tecnologías avanzadas para la época. El vehículo era conocido por su conducción silenciosa y suave, lo que lo hacía popular entre los conductores que buscaban un sedán de lujo con una fiabilidad excepcional.
Diagrama de la caja de fusibles del Lexus ES 250 (VZV21)
Esta página muestra el diagrama de la caja de fusibles para el Lexus ES 250 (VZV21), que es esencial para el mantenimiento adecuado del sistema eléctrico del vehículo. La caja de fusibles en este modelo se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas incluyen los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los dispositivos eléctricos del vehículo.
