Diagram de fusibles y relés – Lexus CT200h A10

Corresponde a vehículos fabricados en los años:

2011, 2012, 2013, 2014, 2015, 2016, 2017.



Para el encendedor de cigarrillos (tomas de corriente) en el Lexus CT200h, el fusible n.º 31 (toma de corriente) en la caja de fusibles del salpicadero es el responsable.



Cabina

Volante a la izquierda

Volante a la derecha

1. Caja de fusibles n.º 2
2. Cuatro fusibles / ECU de la carrocería principal
3. ECU de control de luces de freno
4. Cuatro relés
5. Relé de calefacción del volante (STRG HTR)
6. Activación del intermitente
7. ECU de dirección asistida
8. Conector para conexión (CAN n.º 1)
9. Conector para conexión (CAN n.º 2)
10. ECU de control de cinturones de seguridad
11. ECU de sistemas de asistencia
12. Advertencia de control de la ECU
13. ECU de nivelación de faros
14. ECU de asistencia de estacionamiento
15. ECU de control de la transmisión
16. ECU de gestión de energía
17. Relé del limpiaparabrisas delantero
18. Amplificador estéreo
19. ECU de interfaz multimedia
20. Navegación a través del módulo multimedia
21. Sensor de airbag
22. Amplificador de aire acondicionado
23. RHD :  Relé de control de puertas con doble cierre



Cuatro fusibles en la cabina

El panel de fusibles se encuentra debajo del lado izquierdo del salpicadero.



Número	Amperios [A]	Descripción
1	10	Faros (luces de cruce), luces de freno/luces traseras, iluminación de matrícula, luces de posición
2	10	Sistema de audio, interruptor de asistencia de estacionamiento intuitiva, interruptor de descongelación del limpiaparabrisas delantero, sistema de navegación, apertura de la puerta del depósito de combustible, iluminación del habitáculo, interruptor del limpiador de faros, interruptor de luces de emergencia, aire acondicionado, espejos exteriores, interruptores de selección de modo de conducción, interruptor P en posición, control de iluminación del salpicadero, indicadores de posición de la transmisión, interruptores de calefacción de asientos, interruptor de volante calefactado, interruptor de frenado precolisión
3	10	Sistema de frenos electrónico, sistema de acceso inteligente con botón de arranque, sistema de inyección de combustible multipunto/secuencial, luces de freno/luces traseras, airbag SRS
4	7,5	Indicadores y cuentakilómetros
5	–	–
6	30	Limpiaparabrisas
7	20	Limpiaparabrisas y lavaparabrisas trasero
8	15	Lavaparabrisas delantero
9	10	Aire acondicionado
10	10	Interruptor de descongelación del limpiaparabrisas delantero, sistema automático de nivelación de faros
11	–	–
12	10	Limpiaparabrisas delanteros, asistente de estacionamiento intuitivo, sistema de frenos electrónico, sistema de navegación, dirección asistida eléctrica, intermitentes, luces de emergencia, sensor de inclinación y G, limpiador de faros, espejos exteriores, interruptores de selección de modo de conducción, módulo superior, cinturones de seguridad precolisión, interruptores de calefacción de asientos, interruptor de volante calefactado, sistema de advertencia de presión de neumáticos, control de crucero adaptativo
13	10	ABS, aire acondicionado, control automático de iluminación, apertura de la puerta trasera, cuentakilómetros combinado, control de cierre de puertas, doble cierre, sistema inmovilizador del motor, sistema inmovilizador del motor, sistema de acceso y arranque, faro antiniebla delantero, faro, ajuste de nivel de faros, limpiador de faros, control de asistencia de arranque en pendiente, iluminación, iluminación interior, sistema de apagado automático de luces, recordatorio de luces, asiento eléctrico, elevalunas eléctrico, faro antiniebla trasero, espejo retrovisor, techo solar, luz trasera, protección antirrobo, TRC, VSC, control inalámbrico de cierre de puertas
14	30	Techo solar
15	25	Elevalunas eléctricos
16	25	Elevalunas eléctricos
17	–	–
18	25	Elevalunas eléctricos, espejos exteriores
19	25	Elevalunas eléctricos, espejos exteriores

20	–	–
21	10	Luces traseras/luces de freno, sistema de frenos electrónico, sistema precolisión
22	–	–
23	7,5	Faro antiniebla trasero, luces traseras/luces de freno
24	7,5	Apertura de la puerta del depósito de combustible
25	7,5	Sistema de diagnóstico del ordenador de a bordo
26	30	Asiento eléctrico
	30	Asientos eléctricos
27	15	Faros antiniebla delanteros
28	25	Puertas con doble cierre
29	30	Asiento eléctrico
30	30	Cinturones de seguridad precolisión
31	10	Volante calefactado
32	25	Sistema de cierre centralizado de puertas
33	10	Calefactores de asientos
34	–	–
35	10	Calefactores de asientos
36	7,5	Sistema de audio, sistema de navegación, módulo de ventilación
37	15	Toma de corriente
38	10	Sistema de aire acondicionado, interruptores de espejos exteriores
39	15	Toma de corriente

Cuatro fusibles 2

Número	Amperios [A]	Descripción
1	–	–
2	10	Control de crucero, control de crucero adaptativo, control del motor, sistema híbrido, sistema de control de la transmisión

Cuatro relés

Número	Relé
R1	Apertura de la puerta del depósito de combustible (FUEL OPN)
R2	Faro antiniebla trasero (RR FOG)

Bloque de fusibles

1. ECU de control del techo eléctrico
2. Grupo ECU de control del espejo exterior derecho
3. Receptor de control de puertas
4. Bloque de fusibles
5. Bloque de conectores de la batería HV
6. Sensor de voltaje de la batería
7. Grupo ECU de control del espejo exterior izquierdo

Número	Amperios [A]	Descripción
1	140	ABS, control de crucero, control de crucero adaptativo, control del motor, asistencia de arranque en pendiente, sistema híbrido, sistema de seguridad precolisión, sistema de control de la transmisión, TRC, VSC

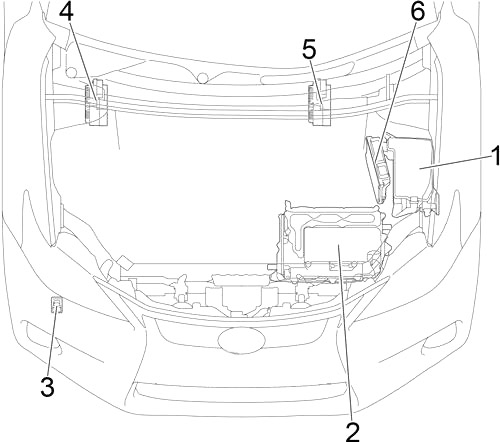

Cuatro fusibles en el compartimento del motor

1. Cuatro fusibles
2. Grupo inversor con convertidor
3. Relé de control del aspirador
4. RHD: ECU de control de deslizamiento con actuador
5. LHD: ECU de control de deslizamiento con actuador
6. Módulo de control del motor

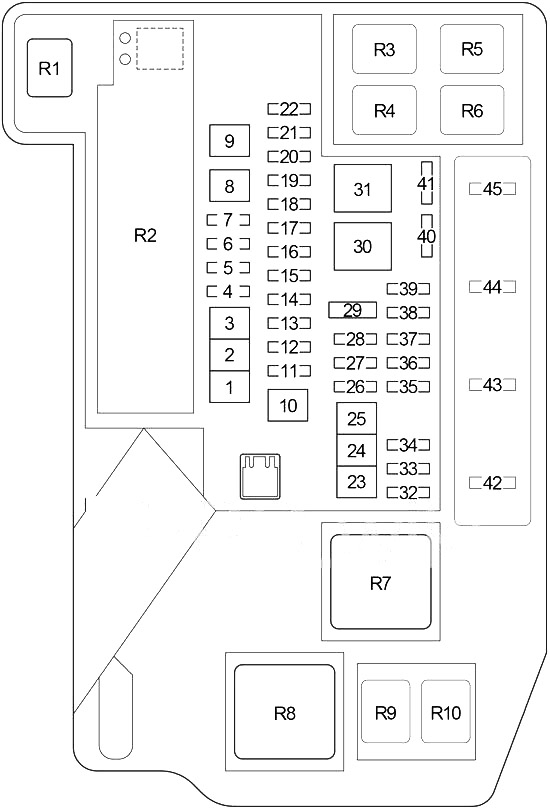

Número	Amperios [A]	Descripción
1	50	Sistema de aire acondicionado
2	30	Ventiladores de refrigeración eléctricos
3	30	Ventiladores de refrigeración eléctricos
4	15	Sistema de audio, sistema de navegación
5	10	Alarma, sistema de navegación
6	30	Sistema de refrigeración
7	7,5	Sistema de frenos electrónico
8	–	–
9	30	Limpiador de faros
10	30	Sistema de control de posición P
11	30	Sistema de audio
12	10	Sistema de inyección de combustible multipunto/secuencial
13	30	Fusibles: “PCU”, “IGCT n.º 2”, “IGCT n.º 3”
14	5	Inversor y convertidor
15	7,5	Sistema de control de posición P, interruptor de posición P
16	7,5	Sistema de gestión de energía
17	7,5	Sistema de acceso inteligente con botón de arranque
18	10	Mayday
19	10	Sistema de aire acondicionado
20	10	Intermitentes, luces de emergencia
21	30	Sistema de audio
22	20	Sistema de frenos electrónico
23	40	Sistema de control de posición P, bocina, faros (luces largas), luces de marcha atrás
24	30	Sistema de frenos electrónico
25	30	Sistema de frenos electrónico
26	20	Fusible: “H-LP RH HI”, “H-LP LH HI”
27	7,5	Sistema de luces diurnas

28	25	Sistema de cierre centralizado de puertas
29	–
30	60	Fusible: “IG2”, “EFI MAIN”, “BATT FAN”
31	60	Sistema de dirección asistida eléctrica
32	10	Sistema híbrido
33	10	Sistema híbrido, sistema de control de posición P, sistema de gestión de energía
34	10	Sistema de refrigeración
35	–	–
36	10	Iluminación del maletero, módulo del techo, iluminación interior, iluminación personal, iluminación del tocador, iluminación del espacio para los pies
37	7,5	Sistema de acceso inteligente con botón de arranque, sistema de clasificación de pasajeros delanteros, indicadores y cuentakilómetros, espejos exteriores, sistema de aire acondicionado, sistema de memoria de posición de la dirección, dirección asistida eléctrica, reloj
38	10	Faro izquierdo (luz de cruce)
39	10	Faro derecho (luz de cruce)
40	10	Sistema de inyección de combustible multipunto/secuencial, sistema de escape, módulo de bomba con llave, ventiladores de refrigeración eléctricos
41	10	Calefactores de espejos exteriores
42	–	–
43	20	Sistema de inyección de combustible multipunto/secuencial, sistema de refrigeración, fusible: “EFI n.º 2”
44	10	Ventilador de refrigeración de la batería
45	20	Sistema híbrido, sistema de inyección de combustible multipunto/secuencial, fusible: “MET”, “IGN”, sistema de gestión de energía
Relé
R1	Ventiladores de refrigeración eléctricos (FAN n.º 2)
R2	Relé de integración
R3	Ventiladores de refrigeración eléctricos (FAN n.º 3)
R4	Ventiladores de refrigeración eléctricos (FAN n.º 1)
R5	Sistema de luces diurnas (DRL)
R6	–
R7	(IGCT)
R8	Atenuadores (DIM)
R9	(P CON MTR)
R10	(ENG W/P)

Número	Amperios [A]	Descripción
1	125	Inversor y convertidor
