Lexus GS 300 (2005-2011) – caja de fusibles
Diagram de fusibles y relés – Lexus GS 300
Aplicable a vehículos nuevos en los años:
2005, 2006, 2007, 2008, 2009, 2010, 2011.

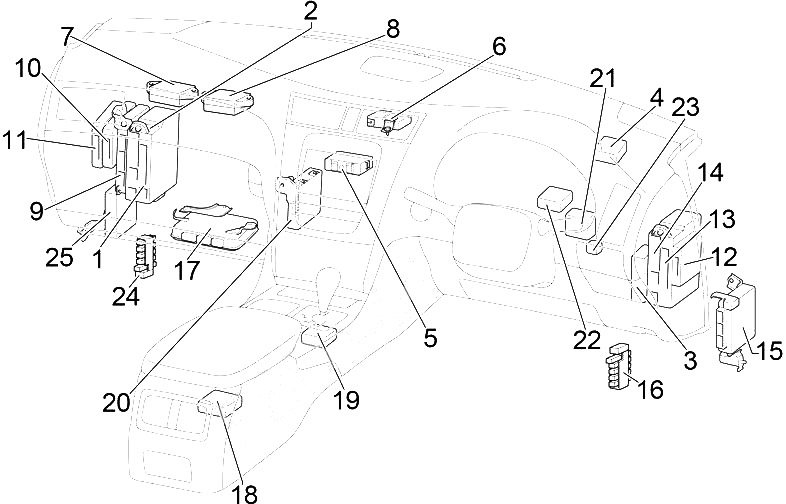

Cabina
Conducción a la izquierda
Conducción a la derecha
- ECU de la carrocería (izquierda)
- Caja de fusibles (izquierda)
- ECU de control de distancia
- Activar intermitente
- ECU de monitor de presión de neumáticos
- ECU de código de inmovilizador
- Bloque de conexión
- Bloque de conexión
- Controlador de cámara de TV
- Advertencia de control de ECU
- ECU de control de fuente de alimentación
- ECU de puerta de enlace
- ECU de la carrocería (derecha)
- Caja de fusibles (derecha)
- ECU de control de amortiguador
- Conector de conexión
- Controlador de control de ECU
- Centro de montaje del sensor de airbag
- ECU de control de bloqueo de transmisión
- Amplificador de aire acondicionado
- ECU de bloqueo de dirección
- ECU de inclinación y telescópico
- Montaje de espejo exterior SW
- Conector de conexión
- ECU de giro de faros

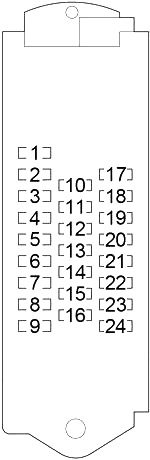

Caja de fusibles de la cabina n.º 1 (izquierda)
La caja de fusibles se encuentra debajo del salpicadero a la izquierda. Retire la cubierta para acceder a los fusibles.
| Número | Nombre | Amperios [A] | Descripción |
|---|---|---|---|
| Número | Nombre | Amperios [A] | Descripción |
| 1 | PRZ/ SEDILE SINISTRO | 30 | Sistema de alimentación de asientos |
| 2 | Climatización | 7,5 | Sistema de aire acondicionado |
| 3 | – | – | – |
| 4 | televisión | 7,5 | Sistema de audio, sistema de aire acondicionado, sistema de monitoreo de espejo retrovisor |
| 5 | – | – | – |
| 6 | TRK OPN | 10 | Apertura de la tapa del maletero |
| 7 | LH-B | 10 | Sistema antivirus |
| 8 | – | – | – |
| 9 | S/DACH | 25 | Techo corredizo |
| 10 | – | – | – |
| 11 | – | – | – |
| Número | Nombre | Amperios [A] | Descripción |
|---|---|---|---|
| 12 | PIATTA | 7,5 | Iluminación del interruptor del volante, sistema de audio, iluminación de la guantera, iluminación de la palanca de cambios automática, iluminación de la consola central, iluminación del interruptor de suspensión variable adaptativa, iluminación del encendedor de cigarrillos, sistema de aire acondicionado, iluminación del interruptor de desactivación de VSC, interruptor de selección de modo de conducción, calefacción de asientos o interruptores de calefacción y ventilación de asientos, iluminación de la matrícula |
| 13 | CARBURANTE APERTO | 10 | Apertura de la tapa del depósito de combustible, apertura de la tapa del maletero |
| 14 | ECU-IG LH | 10 | Sistema VSC, sistema ECB, sensor de inclinación y G, sensor de dirección, control de crucero, control de crucero con radar dinámico, sistema EPS, sistema VGRS, sistema de monitoreo de vista trasera, sistema de tracción total, controlador delantero, techo corredizo, sensor de lluvia |
| 15 | – | – | – |
| 16 | FR S/HTR LH | 15 | Calefacción de asientos o asientos calefactados y ventilados |
| 17 | PORTA POSTERIORE SINISTRA | 20 | Sistema de control de la puerta trasera izquierda (sistema de cierre de puertas, iluminación de puertas, elevalunas eléctrico) |
| 18 | PORTA ANTERIORE LH | 20 | Sistema de control de la puerta delantera izquierda (sistema de alimentación de cierre de puertas, sistema de control de espejo eléctrico, iluminación del techo de la puerta, calefacción del espejo exterior, elevalunas eléctrico) |
| 19 | RAD №3 | 10 | Sistema de audio |
| 20 | – | – | – |
| 21 | H-LP LVL | 7,5 | AFS, sistema automático de control de nivelación de faros |
| 22 | LH-IG | 10 | Sistema de carga, lavafaros, sensor de humo, desempañador de la ventana trasera, ventiladores de refrigeración eléctricos, sistema de control de la puerta trasera izquierda, sistema de control de la puerta delantera izquierda, luces de emergencia, transmisión automática, pretensores de cinturones de seguridad, asistente de estacionamiento intuitivo |
| 23 | – | – | – |
| 24 | FR WIP | 30 | Limpiaparabrisas y lavaparabrisas |
Caja de fusibles de la cabina n.º 2 (derecha)
La caja de fusibles se encuentra debajo del salpicadero a la derecha. Retire la cubierta para acceder a los fusibles.
| Número | Nombre | Amperios [A] | Descripción |
|---|---|---|---|
| Número | Nombre | Amperios [A] | Descripción |
| 1 | PRZ/ ASIENTO DERECHO | 30 | Sistema de alimentación de asientos |
| 2 | – | – | – |
| 3 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 4 | FERMA SW | 7,5 | Luces traseras/luces de freno, sistema de inyección de combustible multipunto/secuencial, sistema de arranque, sistema EBC, sistema VSC, sistema de bloqueo de transmisión |
| 5 | AM1 | 7,5 | |
| 6 | TI y TE | 20 | Volante ajustable y telescópico, sistema de comunicación multiplex |
| 7 | – | – | – |
| 8 | SEGURIDAD | 7,5 | Sistema de acceso inteligente con botón de arranque |
| 9 | STR LOCK | 25 | Sistema de bloqueo del volante |
| 10 | INSTRUMENTO | 7,5 | Indicadores e instrumentos |
| 11 | ACC | 7,5 | Sistema de comunicación multiplex, sistema de acceso inteligente con botón de arranque, sistema de monitoreo de espejo retrovisor, sistema de audio, sistema de aire acondicionado, ECU del sistema Lexus Link |
| Número | Nombre | Amperios [A] | Descripción |
|---|---|---|---|
| 12 | – | – | – |
| 13 | CIG | 15 | Encendedor |
| 14 | USCITA PWR | 15 | Alimentación de salida |
| 15 | AIRE | 20 | Sistema de suspensión variable adaptativa |
| 16 | PORTA POSTERIORE DESTRA | 20 | Sistema de control de la puerta trasera derecha (sistema de cierre de puertas, iluminación de puertas, elevalunas eléctrico) |
| 17 | PORTA ANTERIORE DESTRA | 20 | Sistema de control de la puerta delantera derecha (sistema de alimentación de cierre de puertas, sistema de control de espejo eléctrico, iluminación del techo de la puerta, calefacción del espejo exterior, elevalunas eléctrico), sistema de comunicación multiplex |
| 18 | AM2 | 15 | Sistema de arranque |
| 19 | RH-IG | 7,5 | Interruptores de calefacción de asientos, sistema de control de la puerta delantera derecha, sistema de control de la puerta trasera derecha, condensador, interruptor combinado, pretensores de cinturones de seguridad, asistencia de estacionamiento intuitiva |
| 20 | FR S/HTR RH | 15 | Calefactores y ventiladores de asientos |
| 21 | ECU-IG RH | 10 | Sistema de dirección eléctrica de inclinación y telescópica, sistema de comunicación multiplex, sistema de acceso inteligente con arranque por botón, sistema de audio, sistema de aire acondicionado, sistema de bloqueo de transmisión, sistema de advertencia de presión de neumáticos, interruptor combinado, estabilizador delantero, estabilizador trasero, convertidor CC/CC |
| 22 | – | – | – |
| 24 | – | – | – |

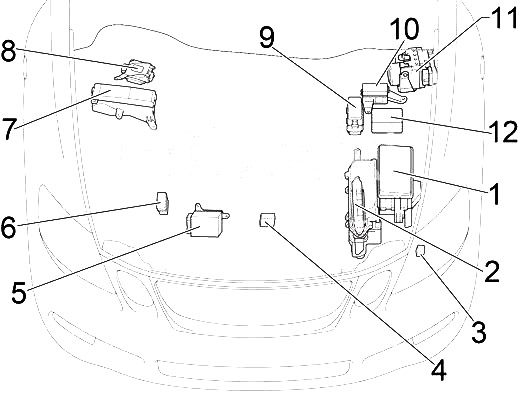

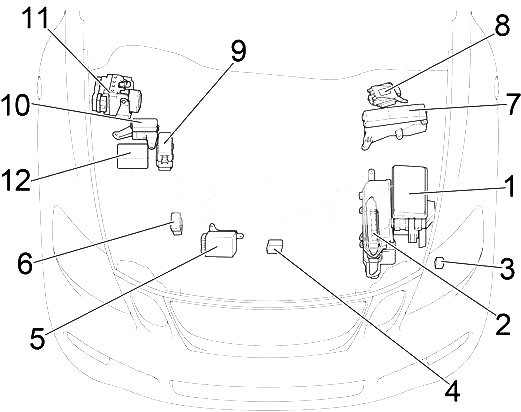

Compartimento del motor
Conducción a la izquierda
Conducción a la derecha
- Caja de fusibles 1
- ECU del motor
- Relé de control de limpieza de faros
- ECU del ventilador de refrigeración
- Controlador del inyector (EDU)
- Caja de fusibles n.º 1
- Caja de fusibles n.º 2
- ECU de dirección asistida
- 3UZ-FE: Caja de fusibles 2
- 3GR-FSE, 3GR-FE: Caja de fusibles n.º 2
- 3GR-FSE, 3GR-FE: ECU de control de deslizamiento con actuador
- 3UZ-FE: ECU de control de deslizamiento
