Diagram de fusibles y relés – Lexus ES 300 (XV10)

Aplica a vehículos fabricados en los años:

 1991, 1992, 1993, 1994, 1995, 1996.



Cabina

1. Unidad sensora de airbag central
2. ECU de bloqueo de transmisión
3. Relé de control del limpiaparabrisas
4. Relé de integración
5. Caja de fusibles
6. Caja de fusibles (panel izquierdo)
7. Resistor
8. J/B №3
9. Unidad de control de aire acondicionado
10. Módulo de control del motor (motor y unidad ECU de transmisión electrónica) A/T
    o
    módulo de control del motor (ECU del motor) M/T
11. Caja de fusibles (detrás de la guantera)
12. Relé de faros diurnos (principal)
13. ECU PPS
14. ECU ABS
15. ECU de alarma y cierre de puertas
16. ECU de control de crucero
17. Caja de fusibles (panel derecho)
18. ECU del ventilador de refrigeración



Caja de fusibles del salpicadero

La caja de fusibles se encuentra detrás de la cubierta a la izquierda de la columna de dirección.

Parte trasera

Número	Amperaje [A]	Descripción
1	15	Sistema de control de crucero, sistema de asistencia a la dirección, sistema de bloqueo de la transmisión, sistema antibloqueo. Sistema de airbag SRS, cierre eléctrico de puertas y sistema antirrobo, antena eléctrica, teléfono, sistema electrónico del ventilador de refrigeración
2	10	1991-1994: Indicadores y medidores de luces de advertencia y pitidos (excepto luces de advertencia de escape y puerta abierta), luces de marcha atrás, sistema de transmisión automática controlado electrónicamente, sistema de desempañado de la ventana trasera y el espejo
	15	1994-1996: Indicadores y medidores, indicadores de recordatorio de servicio y pitidos de advertencia (excepto luces de advertencia de escape y puerta abierta), luces de marcha atrás, transmisión automática controlada electrónicamente, sistema de desempañado de la ventana trasera y el espejo
3	25	1991-1994: Luces de freno, dispositivo de cancelación de control de crucero, sistema de bloqueo de la transmisión, sistema antibloqueo
	20	1995-1996: Luces de freno, dispositivo de cancelación de control de crucero, sistema de bloqueo de la transmisión, sistema de prevención de bloqueo de frenos
4	15	Calefacción de asientos
5	20	Limpiaparabrisas y lavaparabrisas, limpiador de faros
6	7,5	Activa las luces de señalización
7	7,5	Sistema de inyección múltiple/secuencial, sistema electrónico del ventilador de refrigeración, sistema de airbag SRS
8	15	Radio, reproductor de casetes, reproductor de CD, antena eléctrica, espejos retrovisores eléctricos, encendedor de cigarrillos, sistema antirrobo, sistema de bloqueo de la transmisión, sistema de airbag SRS, reloj
9	10	Desempañador del espejo retrovisor exterior

10	15	Luces traseras, luces de estacionamiento
11	7,5	Sistema de airbags SRS, sistema antibloqueo, sistema de luces diurnas
12	–	–
13	40	Sistema de encendido
14	30	Techo eléctrico, elevalunas eléctricos
15	40	Calefacción de la ventana trasera y del espejo exterior
Relés
R1	Relé de integración
Relés traseros
R1	Relé de alimentación principal
R2	Luces traseras
R3	Calefactor

Caja de fusibles del panel izquierdo

Número	Amperaje [A]	Descripción
1	15	1991-1994: Luces antiniebla
	10	1994-1996: Sistema de arranque, sistema de inyección múltiple/secuencial
Relés
R1	Luces antiniebla o intermitentes

Caja de fusibles del panel derecho

Número	Amperaje [A]	Descripción
1	–	–
2	40	Sistema de control ambiental
Relés
R1	Calefacción

Relés detrás de la guantera

Número	Relé
R1	Luz antiniebla trasera o motor de arranque
R2	Relé de apertura de circuito
R3	Activa el intermitente



1. ECU de cierre de puertas inalámbrico
2. Relé de control del techo corredizo
3. Amplificador estéreo de componentes
4. Cambiador automático de casetes
5. Relé de control de antena automática
6. Sensor de fallo de luz



Compartimento del motor

1. Caja de fusibles
2. Caja de fusibles adicional
3. Caja de fusibles adicional (con DRL)
4. Relé ABS
5. Relé de limpieza de faros



Caja de fusibles en el compartimento del motor

Diagrama 1991-1994

Número	Amperaje [A]	Descripción
1	10	Sistema de arranque, sistema de inyección electrónica
2	7,5	Sistema de carga
3	15	Sistema de inyección electrónica
4	15	Faro derecho
	15	Faro derecho (faro direccional)
5	20	Radio, reproductor de casetes, reproductor de CD, antena eléctrica, iluminación interior, iluminación personal, iluminación del techo en las puertas, iluminación del interruptor de encendido, iluminación del maletero, sistema electrónico de techo corredizo, iluminación del salpicadero, cierre de puertas y sistema antirrobo, bloqueo mediante sistema de control remoto inalámbrico
6	15	Luces de emergencia, bocina
7	15	Faro izquierdo
	15	Faro izquierdo (faro direccional)
8	–	–

9	30	Sistema de arranque, sistema de inyección electrónica
10	100	Sistema de carga
11	60	Sistema de prevención de bloqueo de ruedas
12	30	Sistema de arranque
13	–	–
14	–	–
Relés
R1	Unidad de control del motor (EFI principal)
R2	–
R3	Faro
R4	Bocina

Diagrama 1994-1996

Número	Amperaje [A]	Descripción
1	15	Sistema de inyección múltiple/secuencial
2	10	Bocina
3	7,5	Sistema de diagnóstico a bordo
4	10	Luces de emergencia
5	20	Radio, reproductor de casetes, reproductor de CD, antena eléctrica, iluminación interior, iluminación personal, iluminación del techo en las puertas, iluminación del interruptor de encendido, iluminación del maletero, sistema electrónico de techo corredizo, iluminación del salpicadero, cierre de puertas y sistema antirrobo, bloqueo mediante sistema de control remoto inalámbrico
6	15	Faro izquierdo
	15	Faro izquierdo (faro con luz de cruce)
7	15	Faro derecho
	15	Faro derecho (faro con luz de cruce)
8	7,5	Sistema de carga
9	30	Sistema de encendido electrónico/encendedor, sistema de inyección múltiple/secuencial
10	15	Sistema de airbags SRS, sistema antibloqueo, sistema de luces diurnas

11	15	Teléfono
12	40	Faro, sistema de arranque
13	30	Radiadores eléctricos
14	30	Radiadores eléctricos
15	100	Sistema de carga
16	60	Sistema de prevención de bloqueo de ruedas
Relés
R1	Relé principal EFI
R2	Motor de arranque
R3	Bocina
R4	Faro
R5	Ventilador del radiador
R6	Relé principal del motor

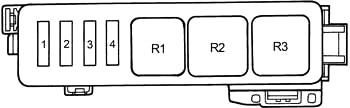

Cajas de fusibles adicionales

Número	Amperaje [A]	Descripción
1	15	Faro izquierdo (faro con luz de cruce)
2	15	Faro derecho (faro con luz de cruce)
3	15	1991-1994: Teléfono
	15	1994: Luces antiniebla
	20	1995-1996: Luces antiniebla
4	20	Radio, reproductor de casetes, reproductor de CD, antena eléctrica
Relés
R1	–
R2	Embrague magnético del aire acondicionado
R3	Relé de faros diurnos n.º 2

Número	Amperaje [A]	Descripción
1	7,5	1991-1994: Luces diurnas
	5	1995-1996: Luces diurnas
Relés
R1	Relé de faros diurnos 4
R2	Relé de faros diurnos 3
