Diagrama de fusibles y relés – Lexus RX 350 (XU30)

Aplica a vehículos nuevos en los años:

2007, 2008, 2009.

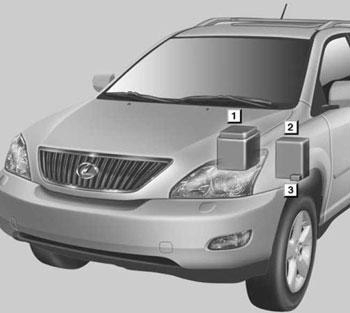

Ubicación

1. Compartimento del motor
2. Panel de instrumentos del lado del conductor
3. Panel de instrumentos del lado del conductor

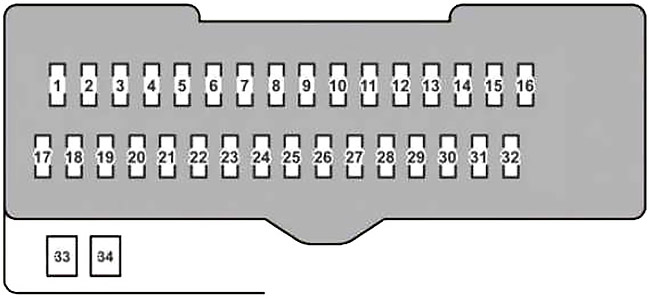

Diagrama de la caja de fusibles en la cabina

La caja de fusibles se encuentra debajo del panel de instrumentos a la izquierda.

Número	Amperaje [A]	Descripción
1	20	Ventana trasera eléctrica derecha
2	20	Ventana trasera eléctrica izquierda
3	7,5	Apertura de la tapa de combustible
4	15	Faros antiniebla delanteros
5	7,5	Sistema de diagnóstico a bordo
6	25	Calentador de limpiaparabrisas, MIR HTR
7	10	Luces traseras, luz de freno alta, indicador de fallo de luz trasera, sistema antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de asistencia a la frenada, suspensión neumática modulada electrónicamente, sistema de control de bloqueo de la transmisión, sistema de inyección de combustible multipunto/secuencial
8	30	Control ajustable y telescópico
9	7,5	Sistema de seguridad
10	7,5	Sistema de arranque
11	7,5	Circuito no utilizado
12	7,5	Suspensión neumática modulada electrónicamente
13	25	Sistema de comunicación multiplex
14	30	Techo corredizo
15	10	Faros antiniebla delanteros, iluminación del panel de instrumentos, iluminación del salpicadero, luces de posición laterales, luces traseras, iluminación de la matrícula, enganche de remolque
16	7,5	Iluminación de la guantera, iluminación del panel de instrumentos, iluminación del salpicadero, iluminación de la consola, sistema de audio, toma de corriente, interruptor de apertura de la puerta del garaje, transmisión automática controlada electrónicamente, limpiador de faros, asientos calefactables, interruptores de audio en el volante, alimentación del portón trasero

17	7,5	Espejo, techo corredizo, sistema de comunicación multiplex, pantalla del sistema de navegación, sistema de control de bloqueo de la transmisión, sistema de comunicación multiplex (sistema de cierre centralizado eléctrico, sistema de control remoto inalámbrico), sistema de memoria de posición del asiento, sistema de control de estabilidad del vehículo, sistema de control de tracción, limpiaparabrisas, transmisión automática controlada electrónicamente, asientos calefactables, asientos eléctricos, volante inclinable y telescópico, portón trasero eléctrico, suspensión neumática modulada electrónicamente
18	10	Sistema de nivelación automática de faros, sistema de control de estabilidad del vehículo, control de crucero dinámico por láser, dispositivo de limpieza de faros, sistema de iluminación frontal adaptativa
19	7,5	Ventiladores de refrigeración eléctricos, aire acondicionado, calefacción de la ventana trasera, interruptor del motor, calefacción de los limpiaparabrisas
20	20	Limpiaparabrisas
21	20	Asientos calefactables
22	7,5	Iluminación del panel de instrumentos, iluminación del salpicadero, luces de advertencia, cinturón de seguridad, toma de corriente, indicador de fallo de luz trasera, sistema de inyección de combustible multipunto/secuencial, luces de advertencia
23	30	Limpiaparabrisas
24	15	Limpiaparabrisas trasero
25	7,5	Sistema de inyección de combustible multipunto/secuencial
26	10	Sistema de airbag SRS, sistema de inyección de combustible multipunto/secuencial, sistema de clasificación de pasajeros delanteros, luces de freno
27	7,5	Instrumentos y medidores
28	7,5	Pantalla del sistema de navegación, control eléctrico del espejo, sistema de control de bloqueo de la transmisión, sistema de comunicación multiplex
29	15	Encendedor de cigarrillos, toma de corriente
30	15	Toma de corriente
31	7,5	Iluminación del panel de instrumentos, iluminación del salpicadero, sistema de navegación, sistema de audio
32	10	Calefacción del espejo exterior
33	30	Asientos eléctricos
34	30	Ventana eléctrica, sistema de comunicación multiplex (sistema de cierre centralizado eléctrico, sistema de control remoto inalámbrico), espejo exterior

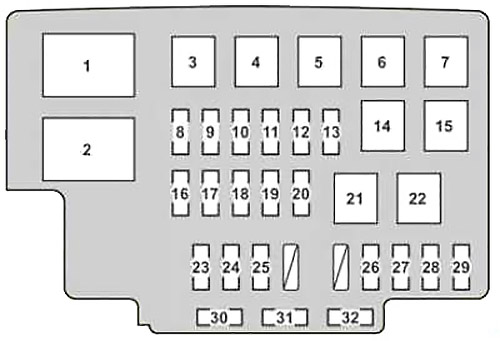

Diagrama de la caja de fusibles en el compartimento del motor

Número	Amperaje [A]	Descripción
1	60	Con suspensión neumática modulada electrónicamente: suspensión neumática modulada electrónicamente
	100	Sin suspensión neumática modulada electrónicamente: HEATER, TAIL, PANEL, FR FOG, CIG, RADIO No. 2, ECU-ACC, PWR OUTLET No. 1, GAUGE No. 1, ECU-IG No. 1, FRWIP, RRWIP, WASHER, asiento HTR, ECU -IG No. 2, P/ asiento, PWR, TI&TE, RR DOOR LH, RR DOOR RH, MPX-B, AM1, DOOR No. 2, STOP, OBD, FUEL OPN, AIRSUS (7,5 A), S/ROOF, FR DEF , RR FOG
2	140	INP-J/B, AIRSUS (60 A), ABS No. 1, ABS No. 2, RDI FAN, RR DEF, HEATER, PBD, H-LP CLN/MSB, H-LP CLN, POWER OUTLET No. 2, TOWING, TAIL , PANEL, FR FOG, CIG, RADIO No. 2, ECU-ACC, PWR OUTLET No. 1, GAUGE No. 1, ECU-IG No. 1, FRWIP, RR WIP, WASHER, HEATER, asiento HTR, ECU-IG No. 2, P / asiento, PWR, CRT, TI&TE, RR DOOR LH, RR DOOR RH, MPX-B, AM1, DOOR No. 2, STOP, OBD, FUEL OPN, AIRSUS (7,5 A), S/ROOF, FR DEF, RR FOG
3	30	Alimentación del portón trasero
4	30	Limpiador de faros
	30	Limpiador de faros
5	Sistema antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de asistencia a la frenada
6	40	Calentador de la ventana trasera
7	50	Sistema de aire acondicionado, calentador de la ventana trasera
8	7,5	Sistema de luces diurnas
9	15	Faro izquierdo (luz de cruce)
10	15	Faro izquierdo (luz de carretera)
11	15	Faro derecho (luz de carretera)
12	30	Luces del remolque
13	7,5	Sistema de audio
14	50	Sistema antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de asistencia a la frenada

15	50	Ventiladores de refrigeración eléctricos
16	15	Encender las luces de señalización
17	25	Sistema de inyección de combustible multipunto/secuencial
18	7,5	Sistema de carga
19	10	Sistema de inyección de combustible multipunto/secuencial
20	10	Bocina
21	40	Sistema de luces diurnas, faro izquierdo, faro derecho, H-LP R LWR, H-LP R UPR, H-LP L UPR, H-LP L LWR, DRL
22	30	Sistema de arranque, INTERMITENTE No. 2, IGN, IG2
23	15	Sistema de audio, sistema de navegación
24	7,5	Ventana eléctrica, sistema de comunicación multiplex, indicadores y contadores, iluminación del panel de instrumentos, iluminación del salpicadero, sistema de aire acondicionado, mecanismo de apertura de la puerta del garaje, sistema de entrada iluminado, control remoto inalámbrico, portón trasero eléctrico, sistema de memoria de posición del asiento, pantalla del sistema de navegación, techo corredizo, control inclinable y telescópico, asientos eléctricos, espejo exterior, limpiaparabrisas
25	7,5	Indicadores y contadores, iluminación personal, iluminación de cortesía, iluminación del techo de las puertas, iluminación de las manijas interiores, iluminación del interruptor del motor, iluminación del espacio para los pies, iluminación de los arañazos, iluminación del maletero, iluminación interior
26	30	Sistema de audio
27	25	Sistema de comunicación multiplex
28	10	Sistema de inyección de combustible multipunto/secuencial
29	25	Sistema de inyección de combustible multipunto/secuencial, EFI No. 2
30	15	Faro derecho (luz de carretera)
31	20	Toma de corriente
32	10	Sistema de inyección de combustible multipunto/secuencial

Acerca del Lexus RX 350 (XU30) (2007-2009)

El Lexus RX 350 (XU30) de los años 2007 a 2009 es un SUV de lujo que se caracteriza por su diseño elegante y un alto nivel de confort. Este modelo está equipado con un potente motor V6 de 3.5 litros, que proporciona un rendimiento suave y dinámico, ideal tanto para la conducción urbana como para la autopista. El interior del vehículo ofrece amplitud y una gran cantidad de tecnologías modernas, incluyendo un avanzado sistema de audio y un sistema de navegación. El Lexus RX 350 es conocido por su fiabilidad y sus características de seguridad, lo que lo convierte en una opción popular entre los conductores que buscan una combinación de lujo y practicidad.

Diagrama de la caja de fusibles del Lexus RX 350 (XU30)

Esta página muestra el diagrama de la caja de fusibles para el Lexus RX 350 (XU30), que es esencial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. En este modelo, las cajas de fusibles suelen estar ubicadas bajo el capó y en el interior del vehículo, generalmente debajo del panel de instrumentos. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los dispositivos eléctricos del vehículo.
