Diagrama de fusibles y relés – Lexus LS 430 (XF30)

Aplica a vehículos nuevos en los años:

2000, 2001, 2002, 2003, 2004, 2005, 2006.

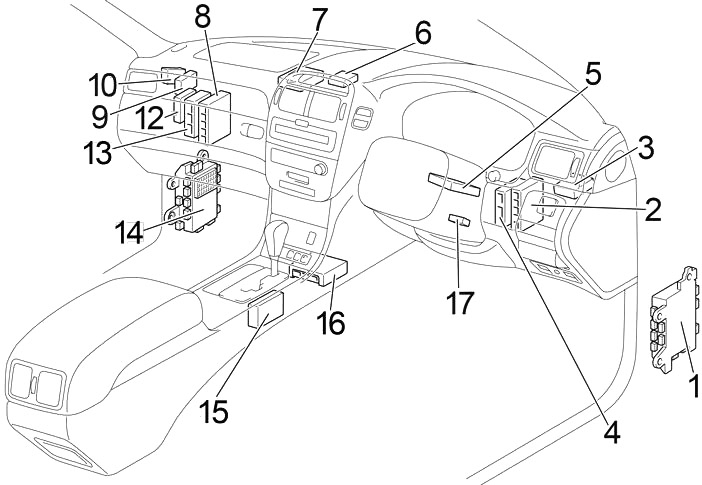

Cabina

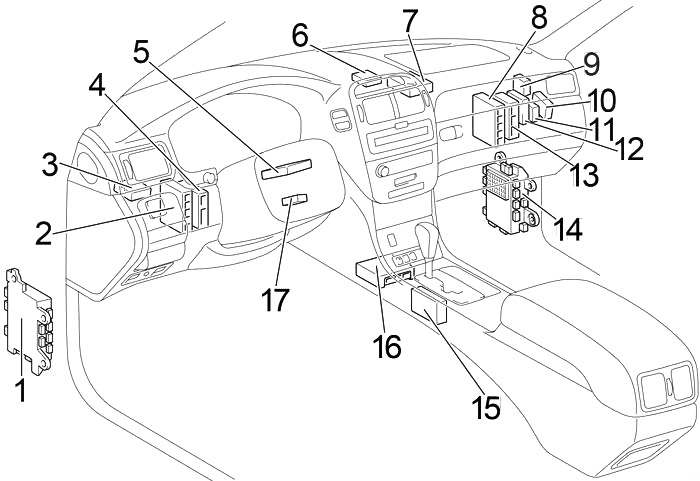

Conducción a la izquierda

Conducción a la derecha

1. Caja de fusibles 1
2. 2000-2003: ECU de control de tracción
   2003-2006: ECU de suspensión neumática
3. ECU de la cubierta trasera
4. ECU de inclinación eléctrica y telescópica eléctrica
5. ECU de bloqueo de dirección (con sistema Smart Key)
6. Computadora de transpondedor de llave (sin sistema Smart Key)
7. ECU antirrobo
8. Unidad de control de aire acondicionado
9. 2003-2006: ECU PPS
10. 2004-2006: ECU de control de distancia
11. 2003-2006: ECU AFS
12. 2000-2003: ECU de control de nivel de faros
13. 2000-2003: ECU de suspensión neumática
14. Caja de fusibles 2
15. ECU de control de transmisión automática
16. Unidad de sensor de airbag
17. Amplificador de transpondedor de llave

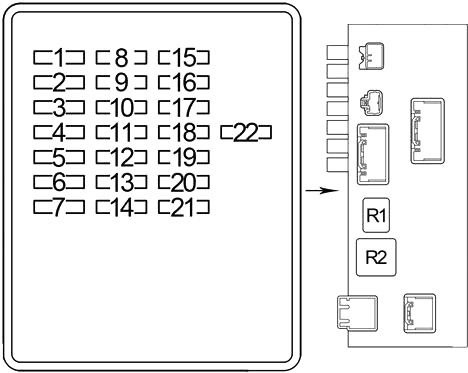

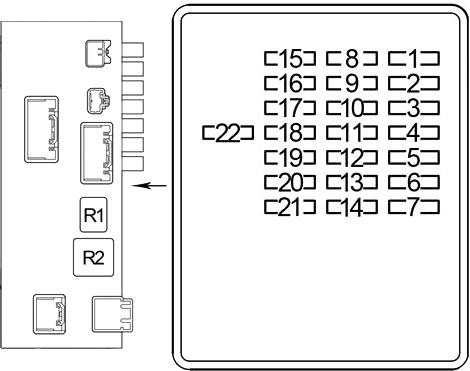

Caja de fusibles de la cabina n.º 1 (lado del conductor)

La caja de fusibles se encuentra debajo del tablero en el área de los pies del conductor. Retire la cubierta para acceder a los fusibles.

Conducción a la izquierda

Conducción a la derecha

Número	Amperios [A]	Descripción
1	7,5	RHD: sistema de audio, sistema de navegación
2	20	Control de inclinación y telescópico
3	30	RHD: sistema de audio
4	7,5	Sistema de asistencia al estacionamiento Lexus, calefacción del asiento trasero, asiento trasero con aire acondicionado, pantalla multifunción, sistema de audio, encendedor de cigarrillos, iluminación del tablero, iluminación de monedas, iluminación del espejo retrovisor, iluminación de la guantera, asiento trasero ajustable eléctricamente, sistema de suspensión neumática modulado electrónicamente, intermitentes, reloj, sistema de bloqueo de la transmisión, sistema de control de estabilidad del vehículo, parasol, sistema de control del espejo retrovisor eléctrico, iluminación de la consola, sistema de apertura de combustible, sistema de iluminación frontal adaptativa (AFS)
5	–	–
6	30	Sistema de asientos eléctricos
7	–	–
8	7,5	Intermitentes y contadores, sistema de asistencia al estacionamiento Lexus, sistema de bloqueo de la transmisión
9	7,5	Control de inclinación y telescópico, sistema de bloqueo de puertas eléctrico, sistema de asientos eléctricos, sistema inmovilizador del motor
10	15	Calefacción del asiento, sistema de aire acondicionado de los asientos
11	20	Sistema de suspensión neumática modulado electrónicamente
12	7,5	Sistema de bloqueo de la transmisión, sistema antirrobo

13	15	Toma de corriente
14	15	Encendedor trasero
15	7,5	Sistema de diagnóstico de la computadora de a bordo
16	7,5	Sistema de arranque
17	7,5	Sistema de control de estabilidad del vehículo
18	5	Cinturones de seguridad
19	7,5	Sistema antirrobo
20	7,5	Sistema de aire acondicionado
21	5	Luces de freno
22	10	Asiento refrigerado
Relés
R1	Accesorios (D-ACC)
R2	Encendido (D-IG1)

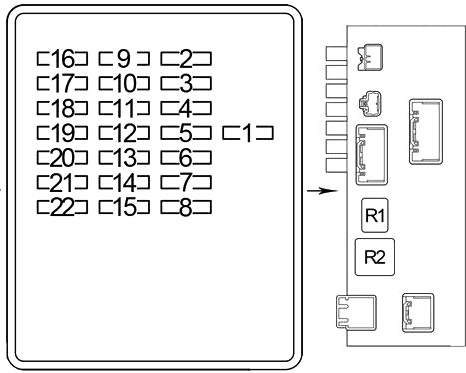

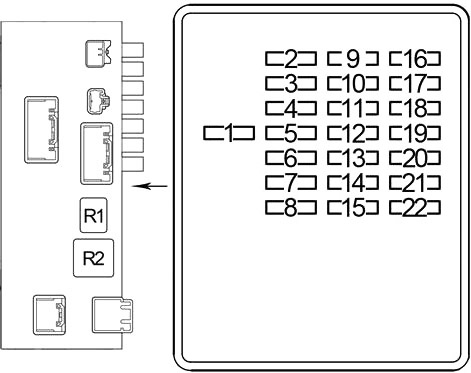

Caja de fusibles de la cabina n.º 2 (lado del pasajero)

La caja de fusibles se encuentra debajo del tablero en el área de los pies del pasajero. Retire la cubierta para acceder a los fusibles.

Conducción a la izquierda

Conducción a la derecha

Número	Amperios [A]	Descripción
1	7,5	2000-2003: Sistema de airbag SRS, sistema inmovilizador del motor, sistema de bloqueo de dirección
1	30	2003-2006: Sistema de airbag SRS, sistema inmovilizador del motor, sistema de bloqueo de dirección, sistema de arranque
2	15	Luces de emergencia
3	7,5	Sistema de bloqueo de dirección
4	7,5	2000-2003: Pantalla multifunción
	7,5	2003-2006: Sistema de airbag SRS, sistema inmovilizador del motor, sistema de bloqueo de dirección, sistema de arranque
	7,5	2003-2006: Todos los componentes en “STA” e “IG2”, sistema de arranque
5	7,5	Sistema de bloqueo de puertas, sistema inmovilizador del motor, sistema de bloqueo de dirección, asiento delantero eléctrico, asiento trasero eléctrico
6	7,5	Control de inclinación y telescópico, interruptor de faros, interruptor de limpiaparabrisas y lavaparabrisas, interruptor de intermitentes
7	10	Iluminación de bienvenida, luces exteriores, luz del interruptor de encendido, reloj, intermitentes y medidores, iluminación interior, luces personales
8	7,5	Intermitentes y medidores, sistema de control de estabilidad del vehículo, sistema de entrada iluminada, TEL
9	10	Asiento refrigerado
10	5	2000-2003: Sistema de nivelación de faros
	7,5	2003-2006: Sistema de nivelación de faros, sistema de iluminación frontal adaptativa (AFS)
11	7,5	Sensor de lluvia, sistema de aire acondicionado, techo corredizo, pantalla de información, reloj
12	15	Calefacción del asiento, sistema de aire acondicionado de los asientos
13	7,5	Sistema de aire acondicionado, sistema de audio, reloj, pantalla de información, sistema de entrada iluminada
14	15	Encendedor delantero
15	–	–

16	7,5	Sistema de audio
17	25	2000-2003: Techo corredizo
	20	2003-2006:
		LHD: sistema de bloqueo eléctrico, ventana eléctrica, sistema de bloqueo automático, iluminación de puertas
	20	2003-2006:
		RHD: sistema de puertas eléctricas, ventana eléctrica, sistema de bloqueo automático, iluminación de puertas
18	25	Sistema de bloqueo de puertas eléctrico, sistema de control de espejos eléctrico, desempañador de espejos exteriores, sistema de bloqueo automático, iluminación del techo de las puertas, ventanas eléctricas
19	7,5	LHD: sistema de audio, sistema de navegación
20	5	Cinturones de seguridad, iluminación de la hebilla del cinturón ,
21	30	2000-2003:
		LHD: sistema de audio
	30	2000-2003:
		RHD: sistema de asientos eléctricos
	20	2003-2006:
		LHD: sistema de bloqueo eléctrico, ventana eléctrica, sistema de bloqueo automático, iluminación de puertas
	20	2003-2006:
		RHD: sistema de puertas eléctricas, ventana eléctrica, sistema de bloqueo automático, iluminación de puertas
22	25	Sistema de bloqueo de puertas eléctrico, sistema de bloqueo automático de puertas, sistema de control de espejos eléctrico, desempañador de espejos exteriores, iluminación del techo de las puertas, ventanas eléctricas
Relés
R1	Accesorios (P-ACC)
R2	Encendido (P-IG1)

Motor

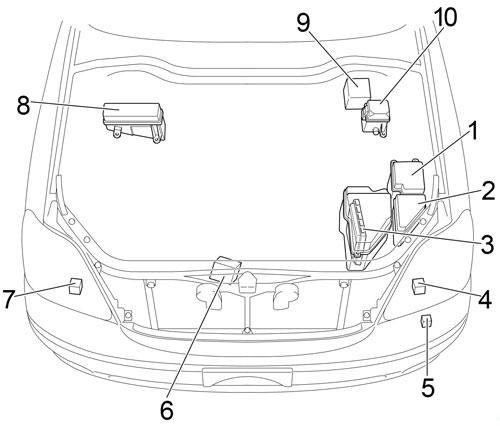

Conducción a la izquierda

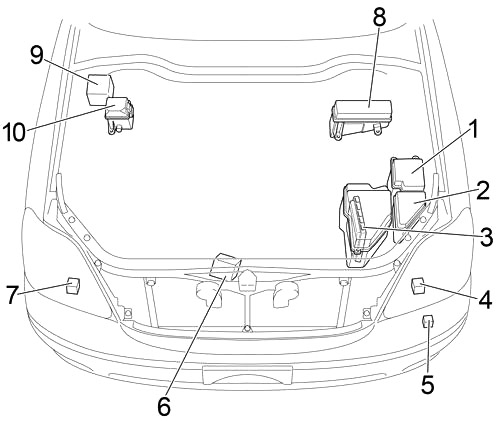

Conducción a la derecha

1. Caja de fusibles
2. Caja de fusibles de relés 1
3. Motor y ECU ECT
4. ECU de control de faros izquierdos
5. Relé de control de limpieza de faros
6. ECU de ventilador de refrigeración
7. ECU de control de faros derechos
8. Bloque de fusibles
9. 2003-2006: ECU de control de tracción con actuador
10. Caja de fusibles de relés 2

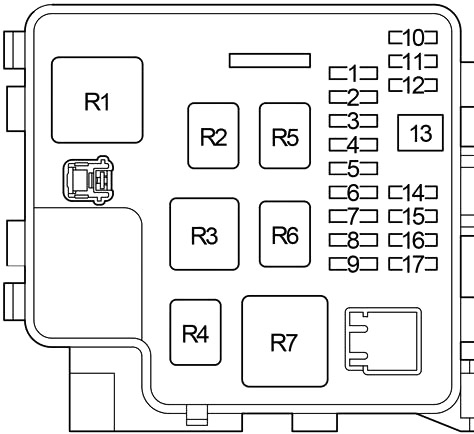

Diagrama de la caja de fusibles del motor

Número	Amperios [A]	Descripción
1	15	Faro derecho (indirecto)
2	15	Faro izquierdo (indirecto)
3	7,5	Sistema de inyección de combustible multipunto/secuencial
4	7,5	Sistema de inyección de combustible multipunto/secuencial
5	10	Sistema de inyección de combustible multipunto/secuencial
6	7,5	Sistema de inyección de combustible multipunto/secuencial
7	7,5	Ventilador de refrigeración eléctrico, limpiador de faros, sistema de carga, sistema de arranque, desempañador de la ventana trasera
8	7,5	Sistema de aire acondicionado
9	30	Limpiaparabrisas delantero
10	15	Faros antiniebla
11	20	Limpiaparabrisas delantero
12	7,5	Luces traseras, luces de posición, luces laterales
13	30	Limpiador de faros

14	30	2000-2003: Sistema de inyección de combustible multipunto/secuencial
	25	2003-2006: Sistema de inyección de combustible multipunto/secuencial
	20	2004-2006: Sistema de inyección de combustible multipunto/secuencial
15	10	Bocina
16	10	Sistema de inyección de combustible multipunto/secuencial
17	20	Faros (luz de carretera)
Relés
R1	Encendido (IG1)
R2	Apertura de circuito (bomba de combustible (C/OPN))
R3	Bomba de combustible (F/PMP)
R4	Encendido (IG2)
R5	Embrague del compresor del aire acondicionado (A/C COMP)
R6	Unidad de control del motor (MAIN EFI)
R7	Faros (HEAD LP)

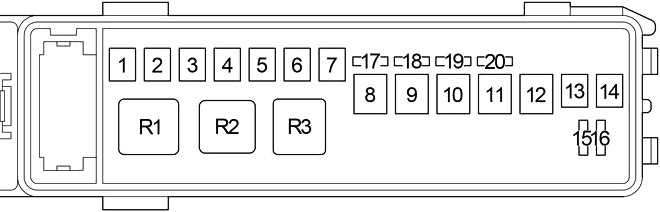

Bloque de fusibles

Número	A	Descripción
1	50	2000-2003: Todos los componentes en “Asiento derecho”, “Asiento izquierdo”, “S/ROOF”, “AMP”, “RR IG”, “RR ECU-B”, “PP/asiento”, “RR S/HTR”, “RR S/SHADE”, “RR A/C”, “RR ACC”, “FUEL OPN” y “LCE LP”, luces traseras y luces de freno
		2003-2006:
		Ventilador 200W: Todos los componentes en “asiento derecho”, “asiento izquierdo”, “S/ROOF”, “AMP”, “RR IG”, “RR ECU-B”, “PP/toma”, “RR S/HTR”, “RR S/SHADE”, “RR A/C”, “RR ACC”, “FUEL OPN” y “LCE LP”, luces traseras y luces de freno
2	40	2000-2003: Sistema de control de estabilidad del vehículo
	50	2003-2006: Sistema de control de estabilidad del vehículo
3	50	Sistema de aire acondicionado
4	40	2000-2003: Sistema de control de estabilidad del vehículo
	30	2003-2006: Sistema de control de estabilidad del vehículo
5	40	Desempañador de la ventana trasera
6	40	Sistema de suspensión neumática controlado electrónicamente
7	50	2000-2003: Sistema de aire acondicionado
		2003-2006:
		Ventilador 100 W: sistema de aire acondicionado
8	60	Todos los componentes en “FR MGŁA”, “OGON”, “PODKŁADKA”, “FR IG”, “WIP”, “H-LP CRN” y “A/C IG”
9	80	Ventilador 200 W: sistema de aire acondicionado
	60	2003-2006:

Ventilador 100W: Todos los componentes en “asiento derecho”, “asiento izquierdo”, “S/ROOF”, “AMP”, “RR IG”, “RR ECU-B”, “PP/toma”, “RR S/HTR”, “RR S/SHADE”, “RR A/C”, “RR ACC”, “FUEL OPN” y “LCE LP”, luces traseras y luces de freno
10	80	Todos los componentes en “TI&TE”, “DP/asiento”, “A/C”, “OBD”, “STOP”, “AM1”, “MPX-IG”, “ABS-IG”, “GAUGE”, “AIRSUS”, “DS/HTR”, “SEGURIDAD”, “PANEL”, “DB/ANC”, “TOMA DE CORRIENTE”, “D-CIG”, “D RR-IG” y “D-ACC”
11	140	Sistema de carga
12	80	Todos los componentes en “RR DOOR RH”, “RR DOOR LH”, “D DOOR”, “H-LP LVL”, “P DOOR”, “PS/HTR”, “P-IG”, “P-ACC”, “PB/ANC”, “P-CIG”, “TEL” y “P RR-IG”
13	30	Todos los componentes en “RADIO n.º 1”, “AM2”, “HAZ” y “STR LOCK”
14	30	2000-2003: Sistema de arranque
	30	2003-2006: Sistema de arranque
15	20	Todos los componentes en “CUBIERTA”, “MPX-B1” y “MPS-B3”
16	5	Sistema de carga
17	–	Fusible de repuesto
18	–	Fusible de repuesto
19	–	Fusible de repuesto
20	–	Fusible de repuesto
Relés
R1	Arranque
R2	Sistema de suspensión neumática modulado electrónicamente (AIR SUS)
R3	Ventilador de refrigeración eléctrico (FAN)

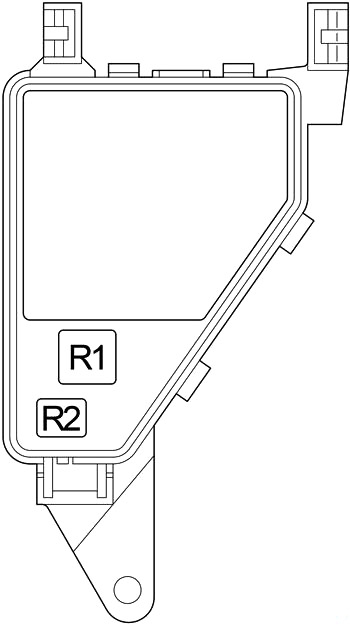

Caja de fusibles 1

Número	Relé
R1	Desempañador de la ventana trasera (DEFOG)
R2	–

Caja de fusibles 2

2000-2003

2003-2006

Número	Amperios [A]	Descripción
1	7,5	2000-2003: Sistema de control de estabilidad del vehículo
Relés
R1	–
R2	(ABS MTR)
R3	(SOL ABS)

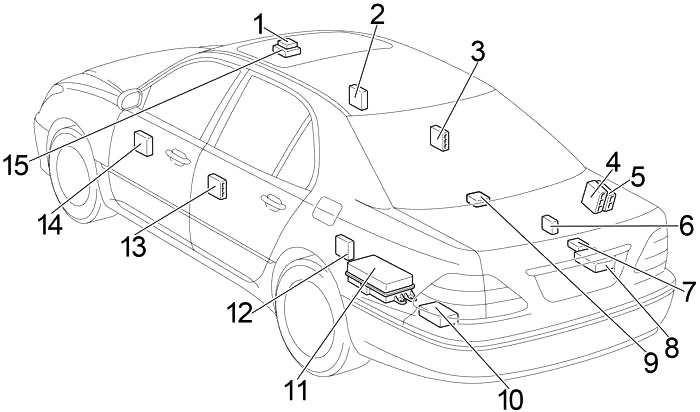

Maletero

1. ECU y motor de control del techo
2. LHD: ECU de la puerta del pasajero delantero
   RHD: ECU de la puerta del conductor
3. ECU de la puerta trasera derecha
4. Amplificador estéreo
5. 2003-2006: ECU de la cámara
6. 2003-2006: Amplificador de aire acondicionado
7. Sintonizador estéreo
8. ECU de navegación
9. Relé de control del parasol
10. 2000-2004: Transmisor de teléfono y relé de altavoz
    2004-2006: ECU de control de cinturones de seguridad
11. Caja de fusibles
12. ECU de sonar de distancia
13. ECU de la puerta trasera izquierda
14. LHD: ECU de la puerta del conductor
    RHD: ECU de la puerta del pasajero delantero
15. Bloqueo de conexión

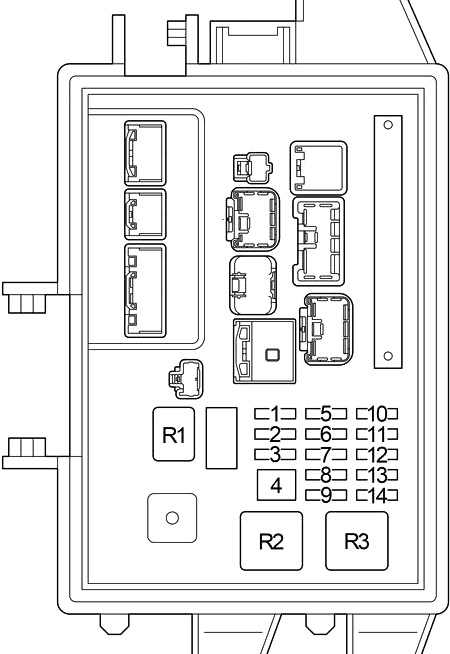

Diagrama de la caja de fusibles del maletero

Retire la cubierta del lado izquierdo del maletero y abra la tapa.

Número	Amperios [A]	Descripción
1	7,5	Sistema de asistencia al estacionamiento Lexus, sistema de suspensión neumática modulado electrónicamente, sistema antirrobo, TEL
2	7,5	Sistema de audio, TEL
3	7,5	Sistema de aire acondicionado de los asientos traseros, sistema antirrobo, iluminación del maletero, refrigeración del asiento trasero
4	–	–
5	7,5	Sistema de aire acondicionado de los asientos traseros, purificador de aire
6	20	2000-2003: Calefacción de asientos
	30	2003-2006: Calefacción de asientos, sistema de aire acondicionado de asientos
7	15	Parasol
8	7,5	Iluminación de la matrícula
9	20	2000-2003: Sistema de bloqueo de puertas eléctrico, ventanas eléctricas, sistema de bloqueo automático, iluminación de puertas
	30	2003-2006: Techo corredizo

10	10	Sistema de apertura de combustible, sistema de cierre de la tapa del maletero
11	20	2000-2003: Sistema de cierre de puertas eléctrico, ventanas eléctricas, sistema de cierre automático, iluminación de puertas
	30	2003-2006:
		LHD: sistema de audio
	30	2003-2006:
		RHD: sistema de asientos eléctricos
12	30	LHD: Sistema de asientos eléctricos
13	30	Sistema de asientos eléctricos
14	30	Sistema de asientos eléctricos
Relés
R1	Accesorios (L-ACC)
R2	Encendido (L-IG1)
R2	Parasol (RR S/SHADE)
