Lexus ES 300 (XV20) (1996-2001) – caja de fusibles
Diagram de fusibles y relés – Lexus ES 300 (XV20)
Aplicable a vehículos fabricados en los años:
1996, 1997, 1998, 1999, 2000, 2001.

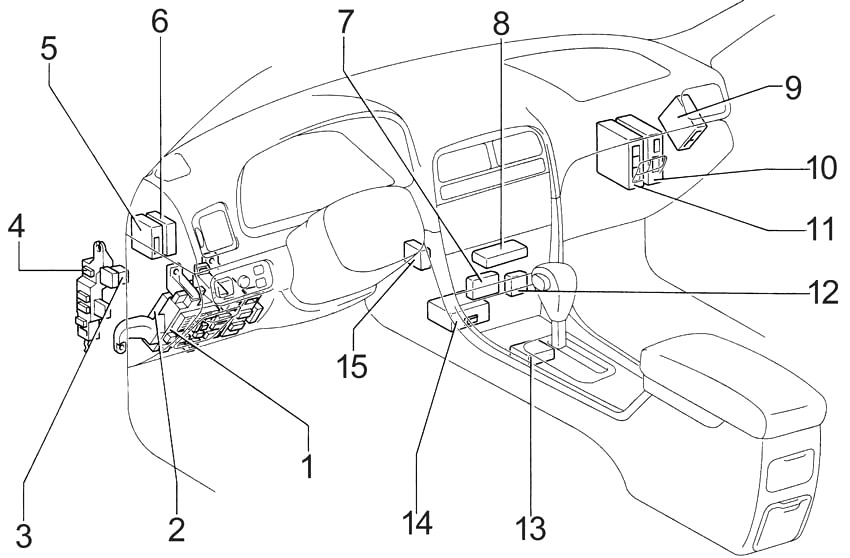

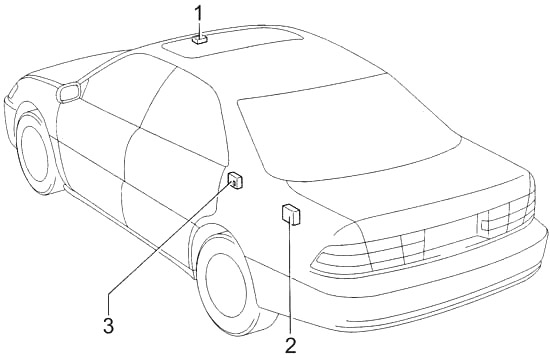

Cabina
- Caja de fusibles
- Relé de integración
- Relé de intermitentes
- Relé de faros antiniebla delanteros
- ECU de control de crucero
- ECU de control de amortiguadores
- ECU antirrobo
- Unidad de control de aire acondicionado
- ECU de ABS o ABS y ECU de tracción
- Amplificador estéreo
- Módulo de control del motor
- ECU de cierre centralizado sin llave
- ECU de control de bloqueo de transmisión
- Unidad de sensor de airbag
- Relé de luces diurnas
- Controlador y relé del techo solar
- Transceptor de teléfono y relé de altavoz
- Sensor de fallo de luz

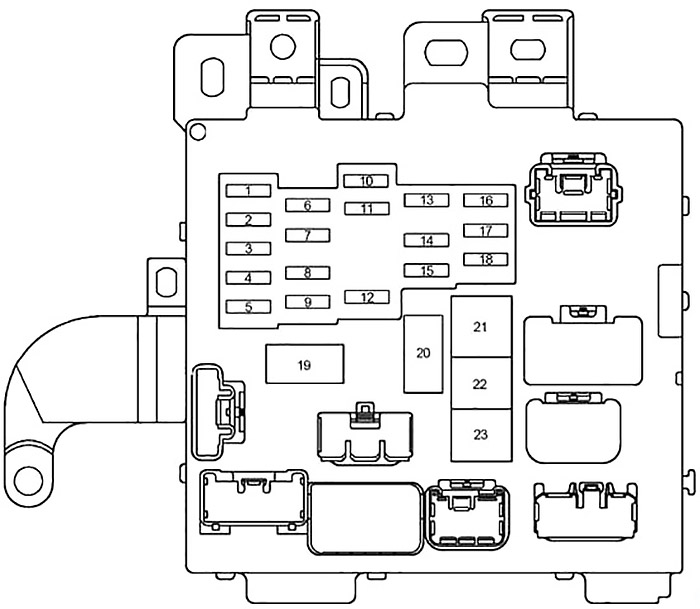

Diagrama de la caja de fusibles en la cabina
La caja de fusibles se encuentra detrás de la cubierta a la izquierda de la columna de dirección.

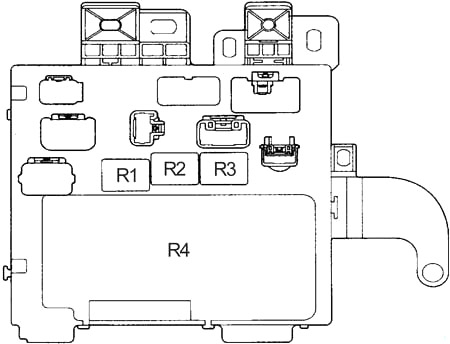

Parte trasera
| Número | Amperaje [A] | Descripción |
| 1 | 20 | Sistema de calefacción de asientos |
| 2 | 10 | Sistema de aire acondicionado |
| 3 | 10 | Indicadores y mediciones, indicadores de recordatorio de servicio y señales acústicas, luz de marcha atrás, iluminación del techo en las puertas, calefacción de asientos, sistema de elevalunas eléctricos |
| 4 | 20 | 1996-1998: Limpiaparabrisas y lavaparabrisas |
| 25 | 1999-2001: Limpiaparabrisas y lavaparabrisas | |
| 5 | 10 | Desempañador del espejo exterior |
| 6 | 15 | Sistema de control de crucero, sistema antibloqueo, sistema de bloqueo de transmisión, antena de asistencia de frenado, sistema antirrobo, suspensión modulada electrónicamente, control remoto inalámbrico |
| 7 | 5 | Sistema de airbag SRS, inyección de combustible multipuerto |
| 8 | 15 | Luces de freno, luz de freno alta, control de crucero, suspensión modulada electrónicamente, sistema antibloqueo, sistema de bloqueo de transmisión, sistema de alimentación de asientos, inyección de combustible múltiple |
| 9 | 10 | Luz trasera, luces de posición laterales, iluminación de matrícula |
| 10 | 15 | Toma de corriente |
| 11 | 7,5 | Sistema de diagnóstico a bordo |
| 12 | 15 | Faros antiniebla |
| 13 | 5 | Sistema de arranque |
| 14 | 25 | Iluminación del techo en las puertas, sistema antirrobo, sistema de cierre de puertas con alimentación, abridor del maletero, abridor de la tapa del depósito |
| 15 | 7,5 | Iluminación del salpicadero, iluminación de la guantera |
| 16 | 7,5 | Luces de emergencia, intermitentes |
| 17 | 7,5 | Sistema de audio |
| 18 | 15 | Encendedor de cigarrillos, reloj, sistema de airbag SRS, sistema antirrobo |
| 19 | – | Filtro de ruido |
| 20 | – | Filtro de ruido |
| 21 | 40 | Desempañador de la ventana trasera, desempañador del espejo exterior |
| 22 | 30 | Elevalunas eléctrico, techo solar electrónico, sistema de alimentación de asientos |
| 23 | 40 | Elevalunas eléctrico, techo solar electrónico, sistema de alimentación de asientos |
| Relés (parte trasera) | ||
| R1 | Alimentación | |
| R2 | Desempañador | |
| R3 | Luces traseras | |
| R4 | Relé de integración | |

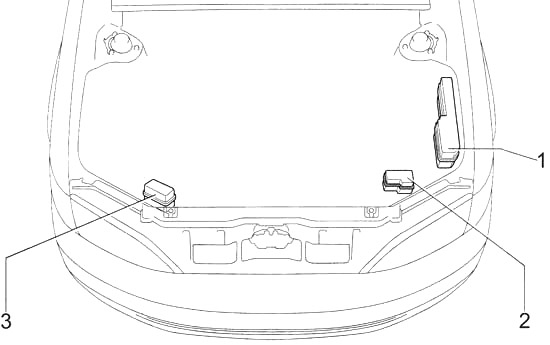

Compartimento del motor
- Caja de fusibles
- Caja de fusibles adicional (izquierda)
- Caja de fusibles adicional (derecha)

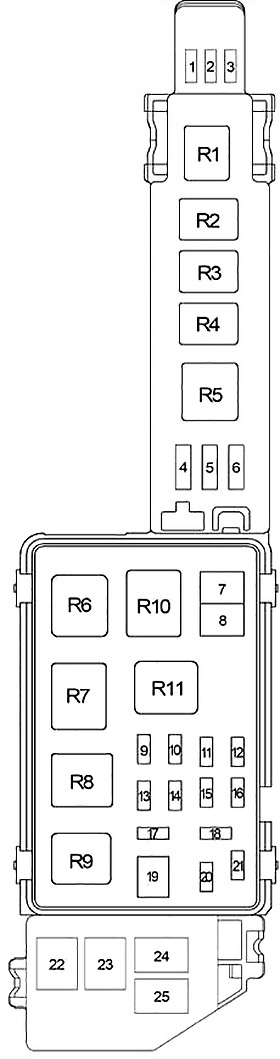

Diagrama de la caja de fusibles en el compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 25 | 1999-2001: Sensor de relación aire-combustible |
| 2 | – | – |
| 3 | 10 | Sin circuito |
| 4 | 10 | Fusible de reserva |
| 5 | 15 | Fusible de reserva |
| 6 | 30 | Fusible de reserva |
| 7 | 30 | Sistema de aire acondicionado |
| 8 | 30 | Ventiladores eléctricos de refrigeración |
| 9 | 5 | Sistema de carga |
| 10 | 15 | 1996-1998: Luz derecha (faro con luz de cruce) |
| 20 | 1999-2001: Luz derecha (faro con luz de cruce) | |
| 11 | 15 | Inyección de combustible múltiple |
| 12 | 10 | Sistema antirrobo |
| 13 | 10 | 1996-1998: Luces de emergencia, intermitentes |
| 15 | 1999-2001: Luces de emergencia, intermitentes | |
| 14 | 30 | Sistema de arranque |
| 15 | 5 | Teléfono |
| 16 | 15 | 1996-1998: Luz izquierda (faro con luz de cruce) |
| 20 | 1999-2001: Luz izquierda |
| 17 | 20 | Sistema de audio |
| 18 | – | – |
| 19 | 40 | Faro, sistema de arranque |
| 20 | 7,5 | Sistema antirrobo, reloj, iluminación de puertas, iluminación interior, iluminación del interruptor de encendido, iluminación del espacio vacío, sistema de control remoto inalámbrico |
| 21 | 10 | Sistema de control de crucero, sistema de aire acondicionado, sistema de alimentación de asientos |
| 22 | 100 | Sistema de carga |
| 23 | – | – |
| 24 | 50 | Aire acondicionado, calefacción de asientos |
| 25 | 30 | Sin circuito |
| Relés | ||
| R1 | Embrague magnético (A/C) | |
| R2 | Relé de apertura de circuito (C/OPN) | |
| R3 | Ventilador de refrigeración eléctrico (n.º 2) | |
| R4 | Ventilador de refrigeración eléctrico (n.º 3) | |
| R5 | Sistema de aire acondicionado (calefacción) | |
| R6 | Motor principal | |
| R7 | EFI | |
| R8 | Faro | |
| R9 | Motor de arranque | |
| R10 | Bocina | |
| R11 | Ventilador de refrigeración eléctrico (n.º 1) | |

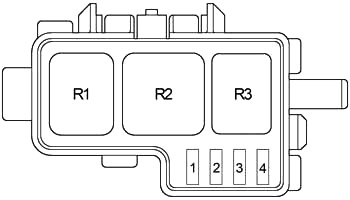

Caja de fusibles adicional (izquierda)
| Número | Amperaje [A] | Descripción |
| 1 | 20 | Sin circuito |
| 2 | 5 | Sistema de luces diurnas |
| 3 | 10 | 1996-1998: Reflector izquierdo (faro con luz de cruce) |
| 15 | 1999-2001: | |
| con reflector de descarga: Reflector izquierdo (faro con luz de cruce) | ||
| 10 | sin reflector de descarga: Reflector izquierdo (faro con luz de cruce) | |
| 4 | 10 | 1996-1998: Reflector derecho (faro con luz de cruce) |
| 15 | 1999-2001: | |
| con reflector de descarga: Reflector derecho (faro con luz de cruce) | ||
| 10 | sin reflector de descarga: Reflector derecho (faro con luz de cruce) | |
| Relés | ||
| R1 | Sistema de luces diurnas n.º 2 | |
| R2 | Sistema de luces diurnas n.º 4 | |
| R3 | Sistema de luces diurnas n.º 3 | |
Caja de fusibles adicional (derecha)
| Número | Amperaje [A] | Descripción |
| 1 | 60 | Sistema de prevención de bloqueo de ruedas |
| Relés | ||
| R1 | Motor ABS | |
| R2 | ABS SOL | |
