Ford Transit y Tourneo Connect (2021-2022) – caja de fusibles
Ford Transit y Tourneo Connect – diagrama de fusibles
Año de fabricación: 2021, 2022.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Ford Transit y Tourneo Connect son los fusibles 2 (delantero), 33 (maletero) en la caja de fusibles del compartimento del motor.

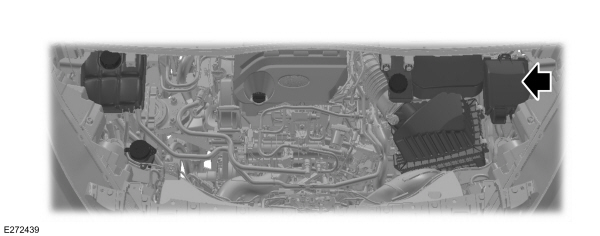

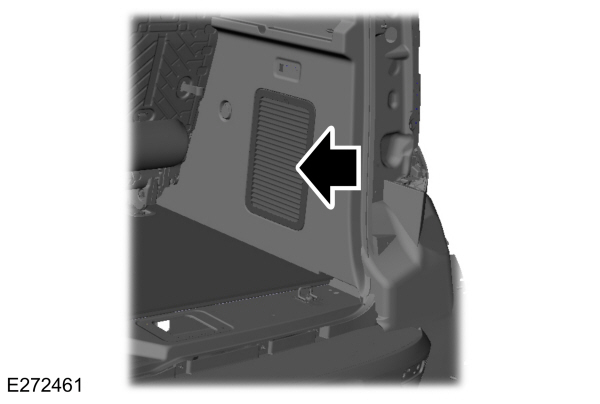

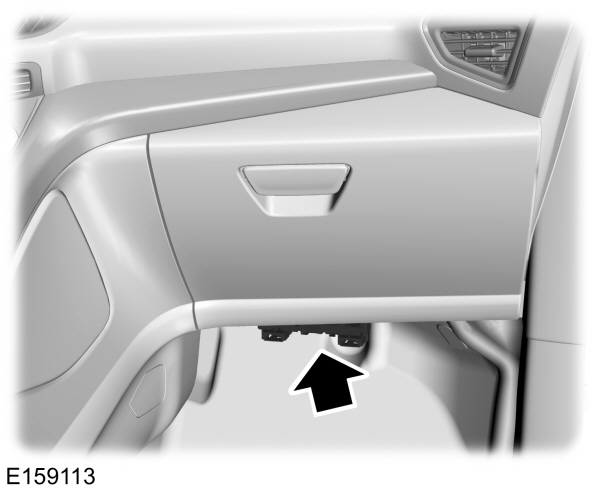

Ubicación
Vehículos fabricados del 14.09.2020 al 14.03.2021
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 4 | 20 A | Ventilador |
| 25 A | Sensor de presencia de agua en el combustible – Diésel. | |
| 6 | 15 A | Limpiaparabrisas delantero. |
| 7 | 15 A | Limpiaparabrisas delantero. |
| 8 | 15 A | Bomba del lavaparabrisas trasero. |
| 9 | 10 A | Desbloqueo de las puertas traseras del compartimento de carga;
Desbloqueo de las puertas traseras de la carrocería. |
| 10 | 20 A | Tomas de corriente adicionales en la consola trasera. |
| 11 | 20 A | Tomas de corriente adicionales en la consola central. |
| 12 | 5 A | Sensor de lluvia. |
| 13 | 20 A | Limpiaparabrisas trasero. |
| 16 | 20 A | Parasol. |
| 17 | 15 A | Bloqueo de la columna de dirección. |
| 19 | 10 A | Desbloqueo de la puerta izquierda. |
| 20 | 20 A | Tomas de corriente adicionales. |
| 21 | 20 A | Tomas de corriente adicionales traseras. |
| 22 | 5 A | Puerto USB. |
| 25 | 20 A | Unidad de control de inyección – Diésel. |
| 26 | 20 A | Unidad de control de inyección – Diésel. |
| 27 | 15 A | Unidad de control de inyección – Diésel. |
| 28 | 15 A | Módulo de control de la transmisión – Diésel. |
| 29 | 50 A | Bujías de incandescencia – Diésel. |
| 31 | 20 A | Faro delantero derecho. |
| 32 | 10 A | Interruptor de las luces de freno. |
| 33 | 30 A | Asiento del conductor ajustable eléctricamente. |
| 34 | 40 A | Inversor de corriente continua a alterna. |
| 35 | 50 A | Bujías de incandescencia – Diésel. |
| 37 | 10 A | Conector de vehículo modificado. |
| 38 | 10 A | Conector de diagnóstico. |
| 39 | 20 A | Calefacción del calentador de estacionamiento de combustible. |
| 40 | 40 A | Motor del ventilador trasero. |
| 41 | 60 A | Sistema de prevención de bloqueo de ruedas durante el frenado;
Sistema electrónico de estabilización de trayectoria. |
| 42 | 40 A | Conector de vehículo modificado. |
| 43 | 15 A | Luz de estado – taxi. |
| 44 | 5 A | Faros. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 45 | 30 A | Módulo de la puerta trasera derecha. |
| 46 | 40 A | Módulo de control de los sistemas de la carrocería. |
| 47 | 40 A | Módulo de remolque. |
| 48 | 20 A | Asientos calefactables. |
| 49 | 20 A | Faro delantero izquierdo. |
| 50 | 5 A | Parasol. |
| 51 | 30 A | Sistema de prevención de bloqueo de ruedas durante el frenado;
Sistema electrónico de estabilización de trayectoria. |
| 52 | 40 A | Elemento calefactor del parabrisas en el lado derecho. |
| 53 | 10 A | Embrague del aire acondicionado. |
| 55 | 5 A | Controlador de la transmisión. |
| 56 | 5 A | Sistema de prevención de bloqueo de ruedas durante el frenado;
Sistema electrónico de estabilización de trayectoria. |
| 57 | 10 A | Conector de vehículo modificado. |
| 58 | 10 A | Módulo de control de la unidad de potencia. |
| 60 | 20 A | Conector de vehículo modificado. |
| 61 | 15 A | Sistema de monitoreo de punto ciego;
Cámara delantera de asistencia al estacionamiento; Cámara trasera. |
| 62 | 20 A | Módulo de control de los sistemas de la carrocería. |
| 63 | 10 A | Conector de vehículo modificado. |
| 64 | 5 A | Ajuste de la posición de los faros. |
| 65 | 5 A | Sistema electrónico de asistencia a la conducción. |
| 66 | 5 A | Unidad de control de inyección – Diésel;
Bujías de incandescencia – Diésel; Módulo de control de la unidad de potencia – Diésel. |
| 67 | 20 A | Módulo de control de la unidad de potencia. |
| 68 | 20 A | Módulo de control de la unidad de potencia. |
| 69 | 15 A | Módulo de control de la unidad de potencia. |
| 70 | 20 A | Módulo de control de la unidad de potencia. |
| 73 | 5 A | Medidor de masa de aire y sensor de temperatura del aire de admisión. |
| 79 | 10 A | Espejos exteriores calefactables. |
| 80 | 5 A | Conector de vehículo modificado. |
| 81 | 20 A | Señal acústica. |
| 82 | 40 A | Elemento calefactor del parabrisas en el lado izquierdo. |
| 83 | 5 A | Boquillas calefactadas del lavaparabrisas delantero. |
| 84 | 60 A | Ventilador |
| 85 | 30 A | Bomba de combustible. |
| 86 | 30 A | Motor de arranque |
| 87 | 60 A | Módulo de bujías de incandescencia – Diésel. |
| 89 | 40 A | Motor del ventilador. |
| 90 | 25 A | Calefacción de la luneta trasera. |

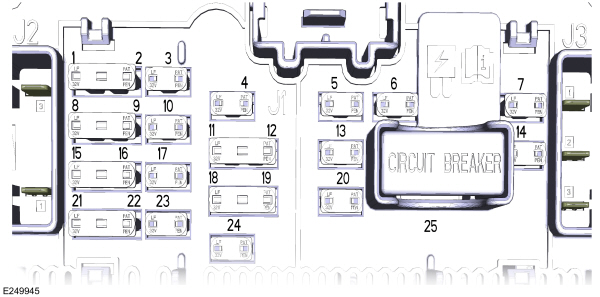

| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 5 A | Módulo de control del sistema de seguridad complementario. |
| 2 | 5 A | Sensor interno de temperatura y humedad;
Motor del ventilador trasero. |
| 3 | 10 A | Módulo de control del sistema de asistencia activa al estacionamiento. |
| 4 | 10 A | Interruptor de encendido;
Botón del interruptor de encendido. |
| 5 | 20 A | Cierre centralizado. |
| 6 | 10 A | Convertidor de corriente continua;
Cierre de la puerta del conductor; Interruptor de ajuste eléctrico del espejo exterior. |
| 7 | 30 A | Elemento de control de la puerta del conductor. |
| 9 | 5 A | Espejo interior con función de atenuación automática;
Cámara delantera del sistema de asistencia al estacionamiento; Luz de control de desactivación del airbag del pasajero. |
| 10 | 10 A | Módulo de control del sistema de seguridad complementario. |
| 11 | 5 A | Módulo de la unidad de control del sistema de telemática. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 12 | 5 A | Alarma antirrobo. |
| 13 | 15 A | Desbloqueo. |
| 14 | 30 A | Elemento de control de la puerta del pasajero. |
| 15 | 10 A | Módulo de control de la alimentación de la batería. |
| 17 | 15 A | Control por voz;
Pantalla de información y sistema de electrónica de consumo; Reproductor de CD. |
| 18 | 7,5 A | Módulo de carga inalámbrica de accesorios. |
| 19 | 7,5 A | Sirena de alarma alimentada por batería. |
| 20 | 10 A | Señal acústica de advertencia de marcha atrás. |
| 21 | 7,5 A | Sistema de calefacción, ventilación y aire acondicionado. |
| 22 | 7,5 A | Conector de diagnóstico. Conjunto de indicadores. |
| 23 | 20 A | Sistema de audio. |
| 25 | 30 A | Elevalunas eléctricos. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 15 A | Alimentación. |
| 2 | 15 A | Sistema de arranque. |

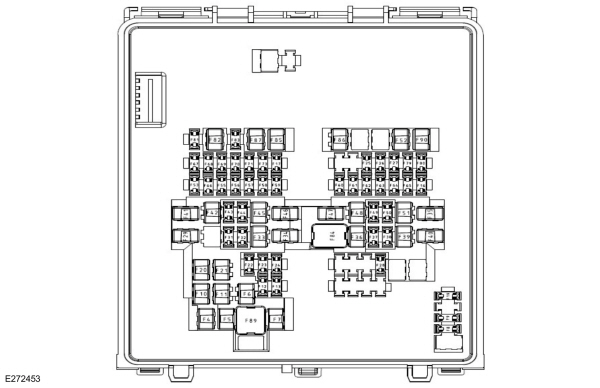

Vehículos fabricados a partir del 15.03.2021
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 4 | 20 A | Ventilador |
| 25 A | Sensor de presencia de agua en el combustible – Diésel. | |
| 6 | 15 A | Limpiaparabrisas delantero. |
| 7 | 15 A | Limpiaparabrisas delantero. |
| 8 | 15 A | Bomba del lavaparabrisas trasero. |
| 9 | 10 A | Desbloqueo de las puertas traseras del compartimento de carga;
Desbloqueo de las puertas traseras de la carrocería. |
| 10 | 20 A | Tomas de corriente adicionales en la consola trasera. |
| 11 | 20 A | Tomas de corriente adicionales en la consola central. |
| 12 | 5 A | Sensor de lluvia. |
| 13 | 20 A | Limpiaparabrisas trasero. |
| 16 | 20 A | Parasol. |
| 17 | 15 A | Bloqueo de la columna de dirección. |
| 19 | 10 A | Desbloqueo de la puerta izquierda. |
| 20 | 20 A | Tomas de corriente adicionales. |
| 21 | 20 A | Tomas de corriente adicionales traseras. |
| 22 | 5 A | Puerto USB. |
| 25 | 20 A | Unidad de control de inyección – Diésel. |
| 26 | 20 A | Unidad de control de inyección – Diésel. |
| 27 | 15 A | Unidad de control de inyección – Diésel. |
| 28 | 15 A | Módulo de control de la transmisión – Diésel. |
| 29 | 50 A | Bujías de incandescencia – Diésel. |
| 31 | 20 A | Faro delantero derecho. |
| 32 | 10 A | Interruptor de las luces de freno. |
| 33 | 30 A | Asiento del conductor ajustable eléctricamente. |
| 34 | 40 A | Inversor de corriente continua a alterna. |
| 35 | 50 A | Bujías de incandescencia – Diésel. |
| 37 | 10 A | Conector de vehículo modificado. |
| 38 | 10 A | Conector de diagnóstico. |
| 39 | 20 A | Calefacción del calentador de estacionamiento de combustible. |
| 40 | 40 A | Motor del ventilador trasero. |
| 41 | 60 A | Sistema de prevención de bloqueo de ruedas durante el frenado;
Sistema electrónico de estabilización de trayectoria. |
| 42 | 40 A | Conector de vehículo modificado. |
| 43 | 15 A | Luz de estado – taxi. |
| 44 | 5 A | Faros. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 45 | 30 A | Módulo de la puerta trasera derecha. |
| 46 | 40 A | Módulo de control de los sistemas de la carrocería. |
| 47 | 40 A | Módulo de remolque. |
| 48 | 20 A | Asientos calefactables. |
| 49 | 20 A | Faro delantero izquierdo. |
| 50 | 5 A | Parasol. |
| 51 | 30 A | Sistema de prevención de bloqueo de ruedas durante el frenado;
Sistema electrónico de estabilización de trayectoria. |
| 52 | 40 A | Elemento calefactor del parabrisas en el lado derecho. |
| 53 | 10 A | Embrague del aire acondicionado. |
| 55 | 5 A | Controlador de la transmisión. |
| 56 | 5 A | Sistema de prevención de bloqueo de ruedas durante el frenado;
Sistema electrónico de estabilización de trayectoria. |
| 57 | 10 A | Conector de vehículo modificado. |
| 58 | 10 A | Módulo de control de la unidad de potencia. |
| 60 | 20 A | Conector de vehículo modificado. |
| 61 | 15 A | Sistema de monitoreo de punto ciego;
Cámara delantera de asistencia al estacionamiento; Cámara trasera. |
| 62 | 20 A | Módulo de control de los sistemas de la carrocería. |
| 63 | 10 A | Conector de vehículo modificado. |
| 64 | 5 A | Ajuste de la posición de los faros. |
| 65 | 5 A | Sistema electrónico de asistencia a la conducción. |
| 66 | 5 A | Unidad de control de inyección – Diésel;
Bujías de incandescencia – Diésel; Módulo de control de la unidad de potencia – Diésel. |
| 67 | 20 A | Módulo de control de la unidad de potencia. |
| 68 | 20 A | Módulo de control de la unidad de potencia. |
| 69 | 15 A | Módulo de control de la unidad de potencia. |
| 70 | 20 A | Módulo de control de la unidad de potencia. |
| 73 | 5 A | Medidor de masa de aire y sensor de temperatura del aire de admisión. |
| 79 | 10 A | Espejos exteriores calefactables. |
| 80 | 5 A | Conector de vehículo modificado. |
| 81 | 20 A | Señal acústica. |
| 82 | 40 A | Elemento calefactor del parabrisas en el lado izquierdo. |
| 83 | 5 A | Boquillas calefactadas del lavaparabrisas delantero. |
| 84 | 60 A | Ventilador |
| 85 | 30 A | Bomba de combustible. |
| 86 | 30 A | Motor de arranque |
| 87 | 60 A | Módulo de bujías de incandescencia – Diésel. |
| 89 | 40 A | Motor del ventilador. |
| 90 | 25 A | Calefacción de la luneta trasera. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 5 A | Módulo de control del sistema de seguridad complementario. |
| 2 | 5 A | Sensor interno de temperatura y humedad;
Motor del ventilador trasero. |
| 3 | 10 A | Módulo de control del sistema de asistencia activa al estacionamiento. |
| 4 | 10 A | Interruptor de encendido;
Botón del interruptor de encendido. |
| 5 | 20 A | Cierre centralizado. |
| 6 | 10 A | Convertidor de corriente continua;
Cierre de la puerta del conductor; Interruptor de ajuste eléctrico del espejo exterior. |
| 7 | 30 A | Elemento de control de la puerta del conductor. |
| 9 | 5 A | Espejo retrovisor interior con función de atenuación automática;
Cámara delantera del sistema de asistencia al estacionamiento; Luz de control de desactivación del airbag del pasajero. |
| 10 | 10 A | Módulo de control del sistema de seguridad complementario. |
| 11 | 5 A | Módulo de la unidad de control del sistema de telemática. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 12 | 5 A | Alarma antirrobo. |
| 13 | 15 A | Desbloqueo. |
| 14 | 30 A | Elemento de control de la puerta del pasajero. |
| 15 | 10 A | Módulo de control de la alimentación de la batería. |
| 17 | 15 A | Control por voz;
Pantalla de información y sistema de electrónica de consumo; Reproductor de CD. |
| 18 | 7,5 A | Módulo de carga inalámbrica de accesorios. |
| 19 | 7,5 A | Sirena de alarma alimentada por batería. |
| 20 | 10 A | Señal acústica de advertencia de marcha atrás. |
| 21 | 7,5 A | Sistema de calefacción, ventilación y aire acondicionado. |
| 22 | 7,5 A | Conector de diagnóstico;
Conjunto de indicadores. |
| 23 | 20 A | Sistema de audio. |
| 25 | 30 A | Elevalunas eléctricos. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 15 A | Alimentación. |
| 2 | 15 A | Sistema de arranque. |
Acerca del Ford Transit y Tourneo Connect (2021-2022)
Los Ford Transit y Tourneo Connect para los años de modelo 2021-2022 son furgonetas y vehículos de pasajeros populares que combinan practicidad con un diseño moderno. Estos vehículos son conocidos por su amplitud y flexibilidad, lo que los hace ideales tanto para negocios como para uso familiar. El Ford Transit está equipado con varias opciones de motor, incluyendo variantes diésel y gasolina, que ofrecen un rendimiento fiable y un consumo de combustible eficiente. El Tourneo Connect ofrece asientos cómodos y tecnologías avanzadas que mejoran la seguridad y la comodidad de los pasajeros. Ambos modelos están diseñados para proporcionar una excelente experiencia de conducción y versatilidad para diversas necesidades.
Diagrama de la caja de fusibles del Ford Transit y Tourneo Connect
Esta página muestra el diagrama de la caja de fusibles para el Ford Transit y Tourneo Connect, que es esencial para el mantenimiento y las reparaciones de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra generalmente en el compartimento del motor o debajo del salpicadero, lo que facilita el acceso a los fusibles. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo y el correcto funcionamiento de todos sus componentes eléctricos.
