Ford Bronco (1992-1996) – caja de fusibles
Ford Bronco – diagrama de la caja de fusibles
Año de fabricación: 1992, 1993, 1994, 1995, 1996.
Para el encendedor de cigarrillos (tomas de corriente) son responsables los fusibles 9 y 16 en la caja de fusibles del salpicadero.
Ubicación de la caja de fusibles
El panel de fusibles se encuentra detrás de la cubierta a la izquierda del volante.
Diagrama de la caja de fusibles
Asignación de fusibles en el salpicadero
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 30A | Ventilador de calefacción/aire acondicionado |
| 2 | 30A | Lavalunetta;
Interruptor automático: limpiaparabrisas intermitente/limpiador. |
| 3 | — | No se utiliza |
| 4 | 15A | Faros externos; iluminación de instrumentos; Entrada sin llave; Señal de voz/módulo de gong |
| 5 | 10 A | Limitador de airbags |
| 6 | 15A | Embrague del aire acondicionado; Entrada remota/sin llave |
| 7 | 15A | Descongelación de la ventana trasera; Encender los faros |
| 8 | 15A | Confort/faros; Espejos exteriores eléctricos; Luz del compartimento del motor; Entrada sin llave; Velocímetros; Iluminación del espejo en el parasol; Señal de voz/módulo de gong |
| 9 | 25A | Punto de alimentación |
| 10 | 4A | Iluminación de instrumentos |
| 11 | 15A | Radio; Atenuadores de radio |
| 12 | 20A / 30A (interruptor) | Transmisión electrónica con tracción total; Cerraduras eléctricas de las puertas; Potencia lumbar; Ventana eléctrica en la puerta trasera |
| 13 | 15A | Frenos antibloqueo; Bloqueo de la transmisión de freno; Control de velocidad; Luces de freno/emergencia; Parada de dirección para el control electrónico del motor |
| 14 | 20A (interruptor) | Ventanas eléctricas; Ventana eléctrica en la puerta trasera: Interruptor en el salpicadero |
| 15 | — | No se utiliza |
| 16 | 15A | Encendedor |
| 17 | 10 A | Transmisión electrónica; indicadores; Velocímetro; Señal de voz/módulo de gong; Indicadores de advertencia |
| 18 | 10 A | Desactivación del airbag; Espejo automático día/noche; Bloqueo de la transmisión de freno; Módulo electrónico para tracción total; Consola suspendida; Velocímetros |

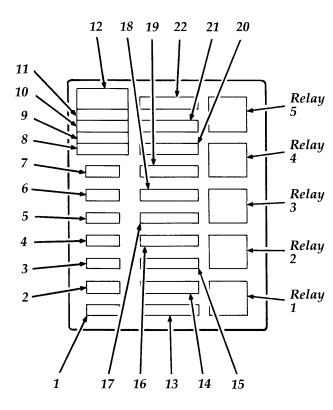

Diagrama de fusibles en el compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 20A | Potencia de sonido |
| 2 | 15A o 30A | Frenos antibloqueo (30 A) o relé de faros antiniebla (15 A) |
| 3 | 30A | Intermitente de faros para cruce; Luces diurnas (solo Canadá); Bocina; Control de velocidad |
| 4 | 25A | Luces de marcha atrás del remolque; Luces de conducción del remolque |
| 5 | 15A | Frenos antibloqueo; Luces de reserva; Módulo de luces diurnas (DRL) (solo Canadá); Control de velocidad; Relé de carga de la batería del remolque |
| 6 | 10 A | Luz de freno/dirección derecha del remolque |
| 7 | 10 A | Luz de freno/dirección izquierda del remolque |
| 8 | 30A máx | Frenos antibloqueo |
| 9 | máx. 20A | Bobina del relé de la bomba de combustible; Sistema de control de tracción |
| 10 | máx. 20A | Fusibles del salpicadero: 15,18; Bobina del relé de arranque |
| 11 | — | No se utiliza |
| 12 | Diodo | Relé del sistema de control de tracción |
| 13 | máx. 50A | Fusibles del salpicadero: 5,9,13 |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 14 | 30A máx | Calentador de la ventana trasera |
| 15 | máx. 50A | Fusibles del salpicadero: 1, 7; Panel de red: fusible 5 |
| 16 | máx. 20A | Alimentación de la bomba de combustible |
| 17 | máx. 50A | Luz de carga del alternador; Fusibles del salpicadero: 2, 6, 11,14,17; Panel de red: fusible 22 |
| 18 | 30A máx | Carga de la batería del remolque |
| 19 | máx. 40A | Faros |
| 20 | máx. 50A | Fusibles del salpicadero: 4, 8, 12,16 |
| 21 | 30A máx | Alimentación del freno del remolque |
| 22 | máx. 20A | Receptor del distribuidor; Bobina de encendido; Bobina del relé del sistema de control de tracción; Módulo integrado de película gruesa (TFI) |
| Relé 1 | Sistema de control de tracción | |
| Relé 2 | Bomba de combustible | |
| Relé 3 | Bocina | |
| Relé 4 | Iluminación del remolque | |
| Relé 5 | Motor de la bomba del sistema antibloqueo (ABS) |
| Amperios [A] | Descripción | Ubicación |
|---|---|---|
| circulación 22 A Brkr. | Faros y intermitentes | Integrado con el interruptor de los faros |
| Fusible de 12 Ga. | Alternador, 95 A | Al arrancar el relé del motor (motor de gasolina) |
| (2) fusibles de 12 ga. | Alternador, 130 A | Al arrancar el relé del motor (motor diésel) |
| (2) fusibles de 14 Ga. | Bujías de incandescencia para motores diésel | Al arrancar el relé del motor |
