Ford Expedition U553 (2018-2021) – caja de fusibles
2018, 2019, 2020, 2021.

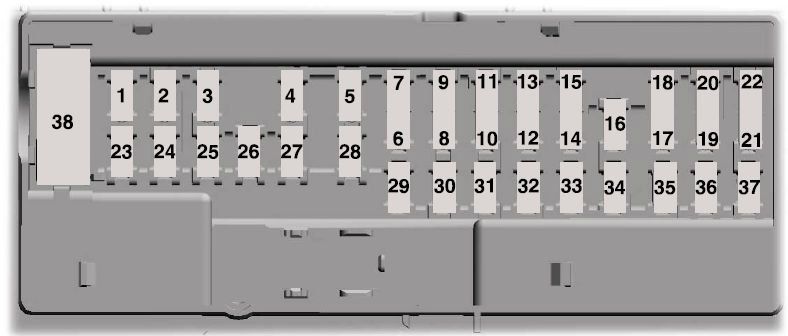

Diagrama de fusibles del habitáculo
La caja de fusibles se encuentra en el habitáculo, debajo del salpicadero. Puede ser necesario retirar un panel de guarnecido para acceder a la cubierta.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | – | – |
| 2 | 7,5 | 2018-2019: Interruptor del asiento del conductor |
| 10 | 2020-2021: Interruptor del asiento del conductor | |
| 3 | 20 | 2018-2019: Desbloqueo de la puerta del conductor |
| 7,5 | 2020-2021: Desbloqueo de la puerta del conductor | |
| 4 | 5 | 2018-2019: Controlador de freno de remolque |
| 20 | 2020-2021: Amplificador de audio | |
| 5 | 20 | 2018-2019: Amplificador de audio |
| 6 | 10 | 2020-2021: Lógica inteligente del conector Datalink |
| 7 | 10 | 2020-2021: Módulo de control de audio trasero |
| 8 | 5 | 2020-2021: Cargador inalámbrico de accesorios, módulo de portón trasero manos libres |
| 9 | 10 | 2018-2019: Módulo de entretenimiento de asientos traseros, pantalla Head Up |
| 5 | 2020-2021: Teclado, módulo de sensor conectado | |
| 10 | 5 | 2018-2019: Módulo de cargador de accesorios inalámbrico, módulo de apertura de maletero sin contacto |
| 11 | 5 | 2018-2019: Teclado, módulo de sensor conectado |
| 12 | 7,5 | 2018-2019: Conjunto de indicadores, panel de control electrónico, lógica inteligente del conector Datalink |
| 7,5 | 2020-2021: Panel de instrumentos | |
| 13 | 7,5 | Módulo de transmisión, módulo de control de la columna de dirección, lógica inteligente del conector Datalink (2020-2021), módulo de control de climatización (2021) |
| 14 | 10 | 2018-2019: Módulo de alimentación extendida, interruptor de freno |
| 15 | 2020-2021: Interruptor de freno | |
| 15 | 10 | 2018-2019: Alimentación del conector inteligente Datalink |
| 15 | 2020-2021: SYNC | |
| 16 | 15 | 2018-2019: Liberación de la ventana |
| 17 | 5 | 2018-2019: Unidad de control telemático – módem |
| 18 | 5 | 2018-2019: Interruptor de encendido, bloqueo electromagnético de la llave, botón de arranque |
| 7,5 | 2020-2021: Bloqueo electromagnético de la llave, módulo de transmisión | |
| 19 | 7,5 | 2018-2019: Interruptor de control de transmisión, módulo de transmisión |
| 5 | 2020-2021: Módulo de unidad de control telemático |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 20 | 5 | 2020-2021: Interruptor de arranque |
| 21 | 5 | Sensor de humedad y temperatura en el coche |
| 22 | 5 | Espejo electrocrómico, módulo de asiento calefactado de la segunda fila |
| 23 | 10 | 2018-2019: Lógica de techo solar, inversor, interruptor de ventana eléctrica, interruptor de espejos eléctricos |
| 30 | 2020-2021: Interruptor de ventanas, interruptor de espejos eléctricos, módulo de la zona de la puerta delantera izquierda | |
| 24 | 20 | 2018-2019: Desbloqueo de cierre centralizado |
| 30 | 2020-2021: Lógica de techo solar | |
| 25 | 30 | 2018-2019: Módulo de la zona de la puerta delantera izquierda |
| 20 | 2020-2021: Amplificador de audio n.º 2 | |
| 26 | 30 | Módulo de la zona de la puerta delantera derecha |
| 27 | 30 | 2018-2019: Techo solar |
| 30 | 2020-2021: Módulo de la zona de la puerta trasera izquierda | |
| 28 | 20 | 2018-2019: Amplificador estéreo |
| 30 | 2020-2021: Módulo de la zona de la puerta trasera derecha | |
| 29 | 30 | 2018-2019: Módulo de la zona de la puerta trasera izquierda |
| 15 | 2020-2021: Pedales ajustables | |
| 30 | 30 | 2018-2019: Módulo de la zona de la puerta trasera derecha |
| 5 | 2020-2021: Módulo de control de tracción del remolque | |
| 31 | 15 | 2018-2019: Pedales ajustables |
| 10 | 2020-2021: Módulo de climatización trasera, módulo de interruptor de modo de conducción, interruptor de gestión de terreno, módulo transceptor de radiofrecuencia, interruptor 4×4 | |
| 32 | 10 | 2018-2019: SYNC, módulo de cambio de modo de conducción, interruptor 4×4, módulo transceptor de radiofrecuencia, calefacción trasera – ventilación y aire acondicionado, módulo de control |
| 20 | 2020-2021: Módulo de control de audio | |
| 33 | 20 | 2018-2019: Módulo de control de audio |
| 34 | 30 | Relé de arranque/alimentación |
| 35 | 5 | 2018-2019: Módulo de alimentación extendida |
| 36 | 15 | Módulo de procesamiento de imágenes A, módulo de asistencia de estacionamiento automático, módulo de amortiguación continua de la dirección |
| 37 | 20 | Volante calefactado |
| 38 | 30 | Ventana trasera izquierda, ventana trasera derecha |
Diagrama de fusibles del compartimento del motor

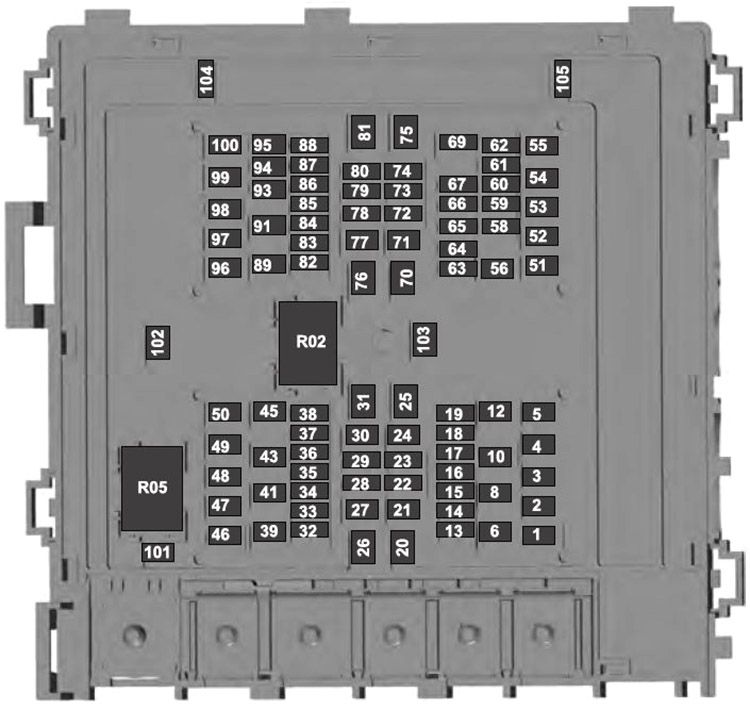

La placa eléctrica se encuentra en el compartimento del motor. Contiene fusibles de alta corriente que protegen los principales circuitos eléctricos del vehículo contra sobrecargas.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 25 | Bocina |
| 2 | 50 | Ventilador de refrigeración n.º 1 |
| 3 | 30 | Motor del limpiaparabrisas delantero |
| 4 | 50 | 2020-2021: Inversor |
| 5 | 30 | Relé del motor de arranque |
| 6 | 20 | Encendedor de cigarrillos Power Point n.º 1 |
| 8 | 20 | Encendedor de cigarrillos Power Point n.º 2 |
| 10 | 5 | Sensor de lluvia |
| 12 | 20 | 2020-2021: Módulo de luces de remolque |
| 13 | 10 | Módulo 4×4, calefacción de iluminación, bobina de relé de espejo calefactado, bobina de relé de limpiaparabrisas calefactado, bobina de relé de aislamiento de transmisión |
| 14 | 15 | 2018-2019: Módulo de control de transmisión |
| 15 | 15 | Módulo de calidad de voltaje de encendido/arranque, sistema de información de punto ciego, pantalla Head Up (2018-2019), módulo de procesamiento de imágenes B, cámara delantera, cámara trasera, módulo de control de crucero |
| 16 | 10 | Módulo de control del sistema de transmisión (PCM) Encendido/arranque |
| 17 | 10 | Sistema de prevención de bloqueo de frenos (ABS) Encendido/arranque |
| 18 | 10 | Asistencia de dirección electrónica Encendido/arranque |
| 19 | – | – |
| 20 | 40 | Motor del ventilador |
| 21 | 40 | Motores de los asientos de los pasajeros |
| 22 | – | – |
| 23 | 10 | Alternador línea A |
| 24 | 30 | Módulo de control de freno de remolque |
| 25 | 50 | Módulo de control de la carrocería n.º 1 (BCM) |
| 26 | 50 | Ventilador de refrigeración n.º 2 |
| 27 | 40 | Motores del asiento del conductor |
| 28 | 15 | Asientos traseros calefactados, módulo de climatización de asientos traseros (2020-2021) |
| 29 | 10 | 2018-2020: Electroimán integrado en el extremo de la rueda |
| 30 | 25 | Carga de batería de remolque clase II-IV |
| 31 | 50 | Módulo de asiento plegable eléctrico |
| 32 | 10 | Embrague del aire acondicionado |
| 33 | – | – |
| 34 | – | – |
| 35 | 20 | Potencia del vehículo n.º 4 |
| 36 | 10 | Potencia del vehículo n.º 3 |
| 37 | 25 | Potencia del vehículo n.º 2 |
| 38 | 25 | Potencia del vehículo n.º 1 |
| 39 | – | – |
| 41 | 50 | 2018-2019: Inversor |
| 43 | 20 | 2018-2019: Módulo de luces de remolque clase II-IV. |
| 45 | 20 | Bomba del limpiaparabrisas delantero/trasero |
| 46 | 7,5 | Sistema de entretenimiento familiar |
| 47 | – | – |
| 48 | – | – |
| 49 | – | – |
| 50 | 30 | Bomba de combustible |
| 51 | 20 | Punto de alimentación n.º 3 |
| 52 | 50 | Módulo de control de la carrocería (BCM), módulo de calidad de voltaje (VQM) |
| 53 | 25 | Relé de luces de estacionamiento de remolque, módulo de control de remolque (2020-2021) |
| 54 | 40 | Relé electrónico de diferencial de deslizamiento limitado |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 55 | 40 | Ventilador auxiliar |
| 56 | 20 | Punto de alimentación n.º 4 |
| 58 | 5 | – |
| 59 | – | – |
| 60 | 5 | – |
| 61 | 25 | – |
| 62 | 25 | – |
| 63 | 25 | Tracción a las cuatro ruedas (4×4) |
| 64 | – | – |
| 65 | – | – |
| 66 | – | – |
| 67 | – | – |
| 69 | 30 | 2020-2021: Módulo de portón trasero |
| 70 | 40 | Sistema antibloqueo / módulo de freno de estacionamiento |
| 71 | 25 | Tracción a las cuatro ruedas (4×4) |
| 72 | – | – |
| 73 | – | – |
| 74 | 10 | Luces de marcha atrás del remolque |
| 75 | – | – |
| 76 | 50 | Módulo de control de la carrocería (BCM) n.º 2 |
| 77 | 30 | Módulo de asiento con climatización (calefactado/ventilado) |
| 78 | 20 | – |
| 79 | – | – |
| 80 | 10 | Limpiaparabrisas delantero calefactado |
| 81 | – | – |
| 82 | – | – |
| 83 | 15 | 2018-2019: Alimentación del módulo de control de transmisión (TCM) |
| 84 | – | – |
| 85 | – | – |
| 86 | 5 | Cargador USB inteligente n.º 5 |
| 87 | 5 | Cargador USB inteligente n.º 3 |
| 88 | 10 | Relé de circuitos múltiples con asientos |
| 89 | 40 | Paneles robustos para correr |
| 91 | 30 | 2018-2019: Módulo de portón trasero |
| 93 | 15 | Espejos calefactados |
| 94 | 5 | Cargador USB inteligente n.º 1 |
| 95 | 10 | Cargador USB inteligente n.º 2 |
| 96 | 30 | Relé del motor del limpiaparabrisas trasero |
| 97 | 40 | 2018-2019: Ventilador del relé del radiador del intercooler |
| 98 | 15 | Bomba de aceite de la transmisión |
| 99 | 40 | Iluminación calefactada |
| 100 | 20 | Punto de alimentación n.º 5 |
| 101 | 25 | Ventilador eléctrico n.º 2 |
| 102 | – | – |
| 103 | – | – |
| 104 | – | – |
| 105 | – | – |
| R02 | Módulo de control del sistema de transmisión (PCM) | |
| R05 | Ventilador eléctrico n.º 2 | |
