Ford Mustang (1987-2022) – Caja de fusibles
Diagrama de fusibles y relés – Ford Mustang
Se aplica a vehículos fabricados en los años:
1987, 1988, 1989, 1990, 1991, 1992, 1993.
Diagrama de fusibles del salpicadero
Los fusibles se encuentran debajo del salpicadero.
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 15 | Faros, luces de emergencia, control de velocidad |
| 2 | 7,5 | Interruptor de circuito: limpiaparabrisas delantero, bomba del lavaparabrisas delantero, limpiaparabrisas intermitente, indicador de nivel de líquido del lavaparabrisas |
| 3 | – | No utilizado |
| 4 | 15 | Faros traseros, luces de estacionamiento, luces de posición laterales, iluminación del panel de instrumentos, luces de matrícula |
| 5 | 15 | Intermitentes, luces de marcha atrás, módulo de líquidos, relé de la luneta trasera térmica |
| 6 | 20 | Embrague del aire acondicionado, control de la luneta trasera térmica, apertura del maletero, módulo de control de velocidad, pantalla del reloj/radio, posicionador de la válvula del aire acondicionado, relé de luces diurnas/nocturnas |
| 7 | – | No utilizado |
| 8 | 15 | Luces adicionales, señal acústica de la llave, apertura de la tapa del depósito, radio, espejo eléctrico |
| 9 | 30 | Motor del ventilador de la calefacción |
| 10 | 20 | Flash-to-Pass, relé de advertencia de bajo nivel de aceite |
| 11 | 15 | Radio, grabadora, sonido premium, ecualizador gráfico |
| 12 | 15 | Sistema de airbag |
| 13 | 5 | Iluminación del panel de instrumentos, radio, aire acondicionado, luces de cenicero, luz de suelo «PRNDL» |
| 14 | 20 | Interruptor de circuito: fusible de alimentación de ventanas 15 A |
| 15 | 15 | Faros antiniebla |
| 16 | 20 | Bocina, encendedor de cigarrillos |
| 17 | – | No utilizado |
| 18 | 15 | Luces de advertencia de control, posicionador de válvula electromagnética, módulo de bajo nivel de combustible, señal acústica de doble temporizador, tacómetro, relé de circuito de ralentí del motor, módulo/pantalla de líquido |
Diagrama de fusibles y relés – Ford Mustang
Se aplica a vehículos fabricados en los años:
1994, 1995, 1996, 1997, 1998.

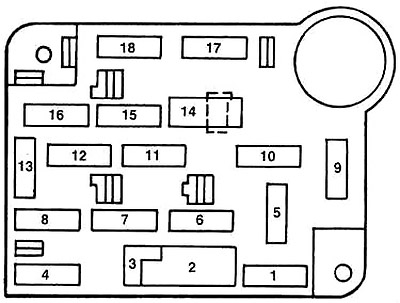

Fusible del salpicadero
El panel de fusibles se encuentra debajo del salpicadero en el lado del conductor.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15 | Arranque de luces de señalización |
| Luces de reserva | ||
| Módulo de airbag | ||
| Módulo DRL | ||
| Cancelación de sobrecarga | ||
| Electroimán de cambio de freno | ||
| Bobina de relé de retroiluminación calefactada | ||
| Bobina de relé superior | ||
| Ilium, módulo de entrada (desactivación) | ||
| 2 | 30 | Sistemas de limpiaparabrisas y lavaparabrisas |
| 4 | 10 | Módulo de airbag (alimentación de la bomba) |
| 5 | 15 | Interruptor de faros |
| Luces exteriores | ||
| Clúster de caja. | ||
| 6 | 15 | Reloj |
| Amplificador de control de velocidad. | ||
| Bobina de embrague del aire acondicionado | ||
| Módulo RKE (desactivación) | ||
| Módulo antirrobo (desactivación) | ||
| 7 | 10 | ABS |
| 8 | 10 | Timbre de la llave de encendido |
| Iluminación de bienvenida | ||
| Bombilla del compartimento del motor | ||
| Bombilla de la guantera | ||
| Espejos eléctricos | ||
| Radio (MCM) | ||
| Cuadro de instrumentos (MCM) | ||
| Reloj |
| Número | Amperios [A] | Descripción |
|---|---|---|
| Luz del maletero | ||
| Seguridad antirrobo (aviso de apertura de puerta) | ||
| 9 | 15 | Advertencia de peligro |
| Luces de freno | ||
| Bloqueo de la transmisión del freno sol. | ||
| 10 | 15 | IMRC (solo Cobra) |
| 20 | Sensores de oxígeno calefactados | |
| 11 | 15 | Radio |
| 12 | 20 | Interruptor de circuito: |
| Liberación de la tapa del suelo | ||
| Cerraduras | ||
| 13 | 10 | Panel de instrumentos |
| Iluminación | ||
| PRNDL lateral. | ||
| Cenicero Ilium. | ||
| 14 | 20 | Interruptor automático: Elevalunas eléctricos |
| 15 | 10 | Módulo de bajo nivel de aceite |
| Módulo de bajo nivel de refrigerante | ||
| Timbre del cinturón de seguridad | ||
| Advertencias del panel de instrumentos | ||
| Indicadores del panel de instrumentos | ||
| 16 | 20 | Flash-to-pass |
| Faros antiniebla | ||
| Módulo antirrobo | ||
| Luces principales | ||
| Luces exteriores | ||
| 17 | 30 | Motor del ventilador del aire acondicionado y la calefacción |
| 18 | 20 | Advertencias del generador |
| Bobina de alimentación EWG |

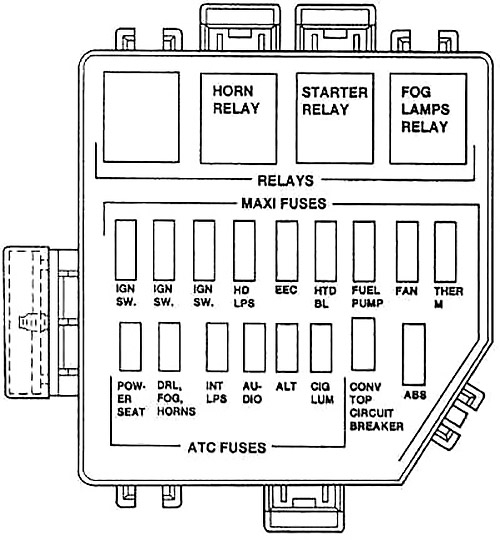

Fusible en el compartimento del motor
El panel de fusibles de alta corriente se encuentra en el compartimento del motor, en el guardabarros izquierdo.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| IGN SW | 40 | Encendido de luces de señalización |
| Luces de reserva | ||
| Módulo de airbag | ||
| Módulo DRL | ||
| Cancelación de sobrecarga | ||
| Electroimán de freno | ||
| Bobina de relé de retroiluminación calefactada | ||
| Bobina de relé intercambiable superior | ||
| Módulo de retroiluminación (desactivación) | ||
| HEGO (solo 4,6 l) | ||
| ABS | ||
| Módulo de bajo nivel de aceite | ||
| Módulo de bajo nivel de refrigerante | ||
| Timbre del cinturón de seguridad | ||
| Luces de advertencia del panel de instrumentos | ||
| Indicadores del panel de instrumentos | ||
| Módulo de transmisión (solo 4,6 l) | ||
| Luces de advertencia del generador | ||
| Bobina de potencia EWG | ||
| Bobina de encendido | ||
| Módulo TFI (solo 4,6 l) | ||
| Relé del motor de arranque | ||
| IGN SW | 40 | Lavaparabrisas y limpiaparabrisas delanteros |
| Reloj (iluminación) | ||
| Amplificador de control de velocidad. | ||
| Bobina del embrague del aire acondicionado | ||
| Módulo RKE (desactivación) | ||
| Módulo antirrobo (desactivación) | ||
| Radio | ||
| Elevalunas eléctricos | ||
| IGN SW | 40 | Motor del ventilador del aire acondicionado y la calefacción |
| Número | Amperios [A] | Descripción |
|---|---|---|
| HD LPS | 50 | Faros |
| Módulo de airbag (alimentación de la bomba) | ||
| Gong para la llave de encendido | ||
| Iluminación de bienvenida | ||
| Bombilla del compartimento del motor | ||
| Bombilla de la guantera | ||
| Espejos eléctricos | ||
| Radio (MCM) | ||
| Panel de instrumentos (MCM) | ||
| Reloj | ||
| Bombilla del maletero | ||
| Seguridad antirrobo (señalización de puertas abiertas) | ||
| Flash-to-pass | ||
| Faros de luz limitada | ||
| Luces exteriores | ||
| Liberación de la tapa del suelo | ||
| Cerraduras | ||
| EWG | 20 | Potencia EWG |
| HTD BL | 40 | Desempañador de la luneta trasera |
| Bomba de combustible | 20 | Bomba de combustible eléctrica |
| VENTILADOR | 60 | Ventilador de refrigeración eléctrico |
| ABS | 60 | Frenos antibloqueo |
| Asientos eléctricos | 25 | Asientos eléctricos |
| DRL | 20 | Luces diurnas |
| Lámparas internas | 25 | Luces internas |
| Audio | 25 | Amplificador de radio |
| Amplificador de subwoofer | ||
| ALT | 20 | Regulador del generador |
| Encendedor | 30 | Encendedor |
| Toma de corriente | ||
| Techo descapotable | 30 | Interruptor: Techo descapotable |
| Termómetro | 30 | Termactor (modelos Cobra) |
Ford Mustang (1999-2004) – diagrama de fusibles
Año de fabricación: 1999, 2000, 2001, 2002, 2003, 2004.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Mustang (1999-2004) es el fusible 1 en la caja de fusibles del habitáculo.
Caja de fusibles del habitáculo
| Fusible | Amperaje [A] | Descripción |
| 1 | 20 | Encendedor de cigarrillos |
| 2 | 20 | Control del motor |
| 3 | – | – |
| 4 | 10 | Faro de cruce derecho |
| 5 | 15 | Panel de instrumentos, interruptor de control de tracción |
| 6 | 20 | Relé del motor de arranque |
| 7 | 15 | GEM, Iluminación interior |
| 8 | 20 | Control del motor |
| 9 | 30 | 2002-2004: Subwoofer Mach 460 |
| 10 | 10 | Faro de cruce izquierdo |
| 11 | 15 | Luces de marcha atrás |
| 12 | 2 | 2003-2004: PVC calefactado |
| 13 | 15 | Intermitente electrónico |
| 14 | – | – |
| 15 | 15 | Soporte lumbar |
| 16 | – | – |
| 17 | 15 | Servomecanismo de ajuste de velocidad, actuador de bloqueo de la transmisión |
| 18 | 15 | Intermitente electrónico (?) |
| 19 | 15 | Interruptor de espejo eléctrico, GEM, antirrobo. Relé, cerraduras de puertas, interruptores de apertura de puertas |
| 20 | 15 | Interruptor de techo plegable |
| 21 | 5 | Panel de instrumentos y memoria de control del motor |
| 22 | – | – |
| 23 | 15 | Interruptor del aire acondicionado, interruptor del desempañador |
| 24 | 30 | Motor del ventilador del aire acondicionado |
| 25 | 25 | Liberación de la tapa del maletero |
| 26 | 30 | Motor del limpiaparabrisas, relé del limpiaparabrisas |
| 27 | 25 | Radio |
| 28 | 15 | GEM, interruptor de cancelación de sobrecarga |
| 29 | 15 | Módulo ABS |
| 30 | 15 | Módulo de luces diurnas (DRL) |
| 31 | 10 | Conector de enlace de datos |
| 32 | 15 | Radio, reproductor de CD (1999-2001), GEM |
| 33 | 15 | Interruptor de luz de freno, interruptor de desactivación del control de crucero |
| 34 | 20 | Panel de instrumentos, CCRM, conector de enlace de datos, módulo transceptor Securilock |
| 35 | 15 | Actuador de bloqueo de la transmisión, PCM, servomecanismo de ajuste de velocidad, módulo ABS |
| 36 | 15 | Módulo de control del airbag |
| 37 | 10 | Iluminación ajustable |
| 38 | 20 | Luces principales |
| 39 | 5 | GEM |
| 40 | – | – |
| 41 | 15 | Luz de freno |
| 42 | – | – |
| 43 | 20 | Interruptor: Actuador de ventanas |
| 44 | – | – |

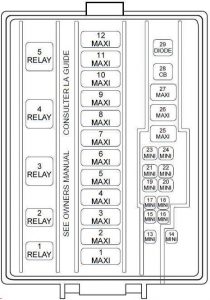

Caja de fusibles del compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 50 | V8: motor eléctrico del ventilador de refrigeración |
| 30 | V6: Motor eléctrico del ventilador de refrigeración (interruptor automático) | |
| 2 | 30 | Faros |
| 3 | 40 | Relé del motor de arranque, interruptor de encendido |
| 4 | 40 | Llave de encendido |
| 5 | 40 | Llave de encendido |
| 6 | 40 | Panel de fusibles I / P, panel de instrumentos, unidad de control del tren motriz (PCM) |
| 7 | 30 | 1999-2002: Inyección de aire secundaria (solo 3,8 l) |
| 8 | 50 | Módulo ABS |
| 9 | 20 | Punto de alimentación auxiliar |
| 10 | 30 | Luces de estacionamiento |
| 11 | 30 | Control del desempañador de la luneta trasera |
| 12 | 40 | Actuador de ventanas (1999-2002), Cerraduras eléctricas |
| 13 | 30 | 2003-2004: amplificadores derecho MACH 1000 |
| 14 | 20 | Bomba de combustible |
| 15 | 10 | 1999-2002: Radio |
| 30 | 2003-2004: amplificadores izquierdo MACH 1000 |
| 16 | 20 | Bocina |
| 17 | 20 | Sistema de prevención de bloqueo de ruedas |
| 18 | 25 | Asientos eléctricos |
| 19 | 10 | 2002-2004: Bomba del intercooler (solo Cobra) |
| 20 | 20 | Generador |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | 20 | Presión del aire acondicionado |
| 25 | – | – |
| 26 | 30 | PCM |
| 27 | 20 | Módulo DRL, relé de faros antiniebla |
| 28 | 25 | Interruptor: Descapotable |
| Relés | ||
| R1 | Interrupción de la lámpara antiniebla | |
| R2 | Int. del limpiaparabrisas | |
| R3 | Limpiaparabrisas HI / LO | |
| R4 | Motor de arranque | |
| R5 | Faros antiniebla | |
Ford Mustang (2005-2009) – diagrama de la caja de fusibles
Año de fabricación: 2005, 2006, 2007, 2008, 2009.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Transit (2014-2018) es el fusible F13 en la caja de fusibles
Caja de fusibles del habitáculo
| Fusible | Amperaje [A] | Descripción |
| 3 | 10 | Potencia del limpiaparabrisas / relé del motor del ventilador |
| 4 | 5 | Espejos eléctricos |
| 5 | – | – |
| 6 | 5 | Fuentes adicionales de retardo |
| 7 | 10 | 2005: Desactivación de Overdrive 2006, repuesto: Desactivación de Overdrive 2007-2009: Espejo electrocromático |
| 5 | 2006, coupé: Desactivación de Overdrive | |
| 8 | 10 | Clúster, conector de datos (DLC) |
| 9 | – | – |
| 10 | 5 | Módulo de detección de intrusiones (15 M), control del aire acondicionado |
| 11 | – | – |
| 12 | 5 | Control del aire acondicionado. Encendido |
| 13 | – | – |
| 14 | 5 | Interruptor de ciclo del aire acondicionado |
| 15 | 10 | Activación / desactivación del freno (BOO) |
| 16 | 5 | Grupo |
| 17 | 10 | Módulo de control de seguridad (RCM), sistema de detección de ocupantes (PODS), indicador de desactivación del airbag del pasajero (PADI) |
| 18 | 10 | Sistema antibloqueo (ABS), calentador de la válvula de ventilación positiva del cárter (PCV) (2005-2006), encendido (2005-2006) |
| 19 | 5 | Relé del módulo de control del motor (PCM), sistema pasivo antirrobo (PATS), luz de advertencia del airbag en el panel de instrumentos (2007-2009) |
| 20 | 10 | Radio (arranque) |
| 21 | 10 | Relé de arranque |
| Relés | ||
| 1 | retardo de accesorios # 1 | |
| 2 | – | |
Panel de distribución de energía
| Número | Amperaje [A] | Descripción |
| 1 | – | – |
| 2 | 30 | Ventilador del aire acondicionado |
| 3 | 40 | Ventilador de refrigeración |
| 4 | 30 | Motor de arranque |
| 5 | 30 | 2005: Motor de la ventana delantera derecha 2006-2009: Motor de la ventana delantera izquierda |
| 6 | 30 | Amplificador trasero (radio Shaker 1000) |
| 7 | 30 | 2005: Motor de la ventana delantera izquierda 2006-2009: Motor de la ventana delantera derecha |
| 8 | 40 | Sistema antibloqueo (ABS) # 1 |
| 9 | 30 | Amplificador trasero (radio Shaker 1000) |
| 10 | 30 | Limpiaparabrisas |
| 11 | 30 | Motor de la ventana trasera izquierda (solo descapotable) |
| 12 | 30 | Motor de la ventana trasera derecha (solo descapotable) |
| 13 | 40 | Techo plegable |
| 14 | 30 | 2005-2006: Asiento 2007-2009: Asiento del conductor |
| 15 | 30 | 2007-2009: Asiento del pasajero |
| 16 | 30 | Amplificador delantero (radio Shaker 500) |
| 39 | 15 | 2007-2009: Motor n.º 4 |
| 40 | 15 | Motor n.º 2 |
| 41 | 15 | Bomba de combustible |
| 42 | 15 | Motor n.º 3 |
| 43 | 10 | Alternador |
| 44 | 10 | Accesorios con retardo |
| 45 | 10 | PCM |
| 46 | 25 | Bocina |
| 47 | 15 | Motor n.º 1 |
| 49 | 15 | Embrague del aire acondicionado |
| 50 | 15 | Luces principales |
| 51 | 10 | Techo plegable |
| 52 | 30 | Desempañador trasero |
| 54 | 10 | 2005-2006: retardo del PCM |
| 20 | 2008-2009: Faro izquierdo HID |
| 55 | 20 | 2008-2009: Faro derecho HID |
| 56 | 20 | Radio, SDARS (2007-2009) |
| 57 | 20 | – |
| 58 | 15 | Faros antiniebla |
| 59 | 30 | SJB # 5 (panel de fusibles del salpicadero) |
| 60 | – | – |
| 61 | 20 | Posición de alimentación # 1 (salpicadero) |
| 62 | 20 | SJB # 7 (panel de fusibles del salpicadero) |
| 63 | 30 | SJB # 6 (panel de fusibles del salpicadero) |
| 64 | 20 | Posición de alimentación # 2 (consola) |
| 65 | 30 | ABS # 2 |
| 66 | 25 | 2007-2009: Asientos calefactados |
| 67 | 30 | SJB # 4 (panel de fusibles del salpicadero) |
| 68 | 20 | Encendido |
| Relés | ||
| 20 | PCM # 2 | |
| 21 | Bomba de combustible | |
| 22 | Motor de arranque | |
| 23 | 2005-2006: PCM n.º 1 | |
| 24 | Embrague del aire acondicionado | |
| 25 | Ventilador de refrigeración (alta velocidad) | |
| 26 | Bocina | |
| 27 | Luces altas | |
| 28 | Ventilador de refrigeración (baja velocidad) | |
| 29 | Desempañador trasero | |
| 30 | Faros antiniebla | |
| 31 | Techo plegable (arriba) | |
| 32 | Ventilador del aire acondicionado | |
| 33 | Techo plegable (abajo) | |
| 34 | 2006-2009: Tapa trasera | |
| Diodo | ||
| 48 | 2005-2008: Embrague del aire acondicionado | |
| 53 | PCM | |
Relé auxiliar con faros HID (2008-2009)
En los vehículos equipados con faros HID, el panel de relés auxiliar se encuentra debajo del capó, a la derecha, en la parte delantera del compartimento del motor. Este panel de relés auxiliar contiene los relés del faro delantero izquierdo y derecho HID.
| Número | Descripción |
| 1 | Faro izquierdo HID |
| 2 | Faro derecho HID |
| 3 | – |
| 4 | – |
Ford Mustang (2010-2014) – diagrama de la caja de fusibles
Año de fabricación: 2010, 2011, 2012, 2013, 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Mustang (2010-2014) es el fusible F13 en la caja de fusibles
Panel de fusibles del habitáculo
| Número | Amperaje [A] | Descripción |
| 1 | 30 | Ventana trasera del conductor (solo descapotable) |
| 2 | 15 | 2010: Activación/desactivación del freno (BOO) |
| 3 | 15 | SYNC ® |
| 4 | 30 | Ventana trasera del pasajero (solo descapotable) |
| 5 | 10 | Bloqueo de cambio de freno (BTSI) |
| 6 | 20 | Intermitentes; Luces de emergencia. |
| 7 | 10 | Faro de cruce izquierdo |
| 8 | 10 | Faro de cruce derecho |
| 9 | 15 | Lámparas nocturnas |
| 10 | 15 | Encender la iluminación; Luces de proyector Pony (2013-2014). |
| 11 | 10 | Módulo de seguridad |
| 12 | 7,5 | Espejos eléctricos |
| 13 | 5 | No utilizado (reserva) |
| 14 | 10 | Pantalla de información central; Panel de acabado electrónico; GPS. |
| 15 | 10 | Control de clima |
| 16 | 15 | No utilizado (reserva) |
| 17 | 20 | Cierre centralizado eléctrico; Apertura del maletero (2011-2014). |
| 18 | 20 | No utilizado (reserva) |
| 19 | 25 | 2010-2012: Amplificador de navegación |
| 20 | 15 | Conector de diagnóstico |
| 21 | 15 | Faros antiniebla |
| 22 | 15 | Luces de estacionamiento; Iluminación de matrícula. |
| 23 | 15 | Luces altas |
| 24 | 20 | Bocina |
| 25 | 10 | Iluminación de cortesía (ahorro de batería); Bombillas de visera vacía (2012-2014); Kit de intermitentes (2012). |
| 26 | 10 | Clúster (batería) |
| 27 | 20 | Alimentación del interruptor de encendido |
| 28 | 5 | Sonido silencioso (arranque) |
| 29 | 5 | Cámara (arranque) |
| 30 | 5 | 2011-2014: Sensor de temperatura del motor |
| 31 | 10 | Módulo de control de restricciones (RCM) |
| 32 | 10 | 2012-2014: Asistencia de estacionamiento trasero |
| 33 | 10 | No utilizado (reserva) |
| 34 | 5 | Control electrónico de estabilidad, ángulo de dirección (2010) |
| 35 | 10 | Módulo de carrocería auxiliar (ABM) Arranque |
| 36 | 5 | Sistema pasivo antirrobo (PATS) |
| 37 | 10 | 2013-2014: Bobina del relé del desempañador trasero |
| 38 | 20 | No utilizado (reserva) |
| 39 | 20 | Radio / navegación |
| 40 | 20 | No utilizado (reserva) |
| 41 | 15 | retardo de accesorios (ventanas, espejo, coche con atenuación [incluido micrófono y brújula] e interruptor de puerta III) |
| 42 | 10 | No utilizado (reserva) |
| 43 | 10 | Bobinas de relé de asiento calefactado |
| 44 | 10 | No utilizado (reserva) |
| 45 | 5 | Relé y módulo del limpiaparabrisas; Relé del ventilador. |
| 46 | 7,5 | Intermitente de desactivación del airbag del pasajero (PADI); Sensor de clasificación de ocupantes (OCS). |
| 47 | 30 | Interruptor automático: no utilizado (reserva) |
| Relés | ||
| 48 | Relé de retardo adicional (ventanas, espejo, coche con atenuación [incluido micrófono y brújula] e interruptor de puerta III) | |
Caja de fusibles
| N.º | Amperaje [A] | Descripción |
| 1 | 80 | Panel de fusibles del habitáculo |
| 2 | – | – |
| 3 | – | – |
| 4 | 30 | Relé del motor del ventilador |
| 5 | 20 | Punto de alimentación (toma) |
| 6 | 40 | Desempañador trasero |
| 7 | 40 | Relé del ventilador de refrigeración |
| 8 | 40 | Bomba del sistema antibloqueo (ABS) |
| 9 | 30 | Limpiaparabrisas |
| 10 | 30 | Válvula ABS |
| 11 | – | – |
| 12 | 20 | 2013-2014: Bomba de líquido diferencial (solo Shelby) |
| 13 | 15 | 2010: Relé de la bomba de combustible |
| 20 | 2011-2014: Relé de la bomba de combustible (distinto de Shelby) | |
| 25 | 2011-2014: Relé de la bomba de combustible (solo Shelby) | |
| 14 | 15 | 2010: Relé de la bomba de combustible n.º 2 (solo Shelby) |
| 20 | 2013-2014: Relé de la bomba de combustible n.º 2 (solo Shelby) | |
| 15 | 10 | Relé de la bomba del intercooler (solo Shelby) |
| 16 | 20 | Asientos calefactados |
| 17 | 10 | Sensor del alternador |
| 18 | 20 | Módulo de carrocería auxiliar (ABM) |
| 19 | 30 | Relé de arranque |
| 20 | 30 | Amplificador trasero (radio Shaker 1000 / radio Shaker Pro) |
| 21 | 30 | Relé del grupo motopropulsor |
| 22 | 20 | Toma de corriente |
| 23 | 10 | Módulo de control del grupo motopropulsor (PCM), mantenimiento de la potencia |
| 24 | 10 | 2011-2014: Activación / desactivación del freno |
| 25 | 10 | Relé del compresor del aire acondicionado |
| 26 | 20 | Relé del faro izquierdo de alta intensidad |
| 27 | 20 | Relé del faro derecho de alta intensidad |
| 28 | – | – |
| 29 | 30 | Ventana delantera del pasajero |
| 30 | – | – |
| 31 | 30 | Asiento del pasajero con ajuste eléctrico |
| 32 | 30 | Asiento del conductor con soporte |
| 33 | 30 | Amplificador delantero (radio Shaker) |
| 34 | 30 | Motor de la ventana delantera del conductor |
| 35 | 40 | Motor superior plegable |
| 36 | – | Diodo: Diodo de combustible |
| 37 | – | – |
| 38 | 15 | 2011-2014: Inyectores de combustible (solo Shelby) |
| 39 | 5 | 2010-2012: Bobina del desempañador trasero (arranque); 2013-2014: Espejos calefactados. |
| 40 | 15 | Unidad de control del grupo motopropulsor Potencia del vehículo 4 – bobina de encendido |
| 45 | 5 | Unidad de control del grupo motopropulsor Marcha / Arranque |
| 46 | 5 | Unidad de control del grupo motopropulsor Potencia del vehículo 3 – componentes generales del sistema de propulsión |
| 47 | 15 | Unidad de control del grupo motopropulsor Potencia del vehículo 1 |
| 48 | 15 | Unidad de control del grupo motopropulsor Potencia del vehículo 5 – transmisión |
| 49 | 15 | Unidad de control del grupo motopropulsor Potencia del vehículo 2 – componentes del sistema de propulsión relacionados con las emisiones |
| Relés | ||
| 41 | Relé de la bomba de combustible | |
| 42 | Relé de la bomba del intercooler (solo Shelby) | |
| 43 | Relé del compresor del aire acondicionado | |
| 44 | Relé de la bomba de combustible n.º 2 (solo Shelby) | |
| 50 | Relé del ventilador de refrigeración (alto) | |
| 51 | Relé del motor del ventilador | |
| 52 | Relé de arranque | |
| 53 | Relé del desempañador trasero | |
| 54 | Relé del limpiaparabrisas delantero | |
| 55 | Relé del ventilador de refrigeración (bajo) | |
| 56 | No utilizado (reserva) | |
| 57 | Relé PCM | |
| 58 | 2013-2014: Bomba de fluido diferencial (solo Shelby) | |
Ford Mustang (2014-2015) – diagrama de fusibles
Año de fabricación: 2014, 2015.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Mustang (2014-2015) es el fusible 53 en la caja de fusibles.
Caja de fusibles
Ford Mustang – fusibles – caja de fusibles
| Número | Amperios [A] | Descripción |
| 1 | – | No utilizado |
| 2 | – | No utilizado |
| 3 | – | No utilizado |
| 4 | – | No utilizado |
| 5 | 50 * | Bomba automática del sistema de frenos |
| 6 | 50 * | Unidad de control de la carrocería |
| 7 | 60 * | Unidad de control de la carrocería |
| 8 | 50 * | Unidad de control de la carrocería |
| 9 | 40 * | Desempañador de la luneta trasera |
| 10 | 40 * | Motor del ventilador |
| 11 | 30 ** | Ventana delantera izquierda |
| 12 | 30 ** | Asiento del conductor |
| 13 | 30 ** | Asiento del pasajero |
| 14 | 30 ** | Módulo de asiento con aire acondicionado |
| 15 | 20 ** | Motor superior plegable |
| 16 | – | No utilizado |
| 17 | 20 ** | Motor superior plegable |
| 18 | – | No utilizado |
| 19 | 20 *** | Relé de bloqueo de la columna de dirección |
| 20 | 10 *** | Interruptor de freno |
| 21 | 20 *** | Bocina |
| 22 | 10 *** | Relé del módulo de control del tren motriz. |
| 23 | 10 *** | Embrague del aire acondicionado |
| 24 | 30 *** | Módulo de calidad de tensión |
| 25 | – | No utilizado |
| 26 | 25 ** | Motor del limpiaparabrisas delantero |
| 27 | – | No utilizado |
| 28 | 30 ** | Válvula automática para el sistema de frenos |
| 29 | 30 ** | Ventilador electrónico 1 |
| 30 | 30 ** | Electroimán del motor de arranque |
| 31 | 40 ** | Ventilador electrónico 3 |
| 32 | 10 *** | Bobina del relé con aleta |
| 33 | 20 *** | Faros principales izquierdos |
| 34 | – | No utilizado |
| 34 | 20 *** | Faros principales derechos. |
| 36 | 10 *** | Alt sense |
| 37 | – | No utilizado |
| 38 | 20 *** | Potencia del vehículo 1 |
| 39 | – | No utilizado |
| 40 | 20 *** | Potencia del vehículo 2 |
| 41 | 15 *** | Inyectores de combustible |
| 42 | 15 *** | Potencia del vehículo 3 |
| 43 | – | No utilizado |
| 44 | 15 *** | Potencia del vehículo 4 |
| 45 | – | No utilizado |
| 46 | – | No utilizado |
| 47 | – | No utilizado |
| 48 | – | No utilizado |
| 49 | 30 ** | Bomba de combustible |
| 50 | – | Relé de bloqueo de la columna de dirección |
| 51 | – | No utilizado |
| 52 | – | Relé de la bocina |
| 53 | 20 ** | Encendedor de cigarrillos |
| 54 | 20 ** | Punto de alimentación auxiliar |
| 55 | 25 ** | Ventilador electrónico 2 |
| 56 | – | No utilizado |
| 57 | – | Relé del embrague del aire acondicionado |
| 58 | – | No utilizado |
| 59 | – | No utilizado |
| 60 | 5 *** | Módulo de control del sistema de propulsión |
| 61 | – | No utilizado |
| 62 | 5 *** | Interruptor de arranque del sistema antibloqueo. |
| 63 | – | No utilizado |
| 64 | 5 *** | Dirección asistida electrónica |
| 65 | – | No utilizado |
| 66 | 5 *** | Sistema de información de punto ciego; Cámara trasera; Bobinas del relé del compresor del aire acondicionado. |
| 67 | – | No utilizado |
| 68 | 10 *** | Interruptor de nivelación de faros |
| 69 | – | Relé auxiliar del punto de alimentación |
| 70 | 10 *** | Espejos exteriores calefactados |
| 71 | – | No utilizado |
| 72 | 5 *** | Módulo del sensor de lluvia |
| 73 | – | No utilizado |
| 74 | 5 *** | Sensor de flujo de masa de aire |
| 75 | – | No utilizado |
| 76 | – | Desempañador de la luneta trasera |
| 77 | – | Ventilador de refrigeración electrónico 2 |
| 78 | – | Relé del faro izquierdo de descarga de alta intensidad (exportación). |
| 79 | – | Relé del faro derecho de descarga de alta intensidad (exportación). |
| 80 | – | Relé del limpiaparabrisas delantero |
| 81 | – | Válvula electromagnética para el motor de arranque |
| 82 | – | Relé del módulo de control del tren motriz. |
| 83 | – | No utilizado |
| 84 | – | No utilizado |
| 85 | – | No utilizado |
| 86 | – | No utilizado |
| 87 | – | No utilizado |
| 88 | – | No utilizado |
| 89 | – | Relé del ventilador electrónico 1 |
| 90 | – | No utilizado |
| 91 | – | Relé del ventilador electrónico 3 |
| 92 | – | Relé del motor del ventilador |
| 93 | – | No utilizado |
| 94 | – | Relé de la bomba de combustible |
| * Fusibles tipo J. ** Fusibles tipo M. *** Microfusibles | ||
Panel de fusibles en el habitáculo
Ford Mustang – fusibles – habitáculo
El panel de fusibles se encuentra en el lado derecho del espacio para los pies del pasajero, detrás del revestimiento y la placa de plástico con el código de la llave.
| N.º | Amperios [A] | Descripción |
| 1 | 10 | Luces de cortesía |
| 2 | 7,5 | Módulo de memoria del actuador de ventanas |
| 3 | 20 | Descongelación de la consola del conductor |
| 4 | 5 | No utilizado (reserva) |
| 5 | 20 | Amplificador del subwoofer |
| 6 | 10 | No utilizado (reserva) |
| 7 | 10 | No utilizado (reserva) |
| 8 | 10 | No utilizado (reserva) |
| 9 | 10 | No utilizado (reserva) |
| 10 | 5 | No utilizado (reserva) |
| 11 | 5 | No utilizado (reserva) |
| 12 | 7,5 | Módulo de aire acondicionado |
| 13 | 7,5 | Módulo de puerta; Módulo de control de la columna de dirección; Kit de intermitentes. |
| 14 | 10 | No utilizado (reserva) |
| 15 | 10 | Módulo de puerta |
| 16 | 15 | Tapa del maletero (cubierta trasera) |
| 17 | 5 | No utilizado (reserva) |
| 18 | 5 | Módulo del sensor de intrusión |
| 19 | 7,5 | Intermitente de desactivación del airbag del pasajero. |
| 20 | 7,5 | No utilizado (reserva) |
| 21 | 5 | Sensor de temperatura y humedad del vehículo. |
| 22 | 5 | Módulo del sistema de clasificación de ocupantes |
| 23 | 10 | Interruptores; Elevalunas eléctricos; Espejo. |
| 24 | 20 | Cierre centralizado |
| 25 | 30 | No utilizado (reserva) |
| 26 | 30 | Motor de la ventana delantera derecha |
| 27 | 30 | Amplificador |
| 28 | 20 | Módulo de carrocería auxiliar |
| 29 | 30 | Elevalunas trasero izquierdo eléctrico. |
| 30 | 30 | Elevalunas trasero derecho eléctrico |
| 31 | 15 | No utilizado (reserva) |
| 32 | 10 | Acceso remoto sin llave; Pantalla multifunción; SYNC; Módulo GPS; Indicadores. |
| 33 | 20 | Unidad principal de audio |
| 34 | 30 | Bus de arranque 35 |
| 35 | 5 | Módulo de control de límites |
| 36 | 15 | Módulo de carrocería auxiliar |
| 37 | 15 | Bus de arranque de la caja de fusibles. |
| – | 30 | No utilizado (reserva) |
Ford Mustang (2015-2020…) – diagrama de la caja de fusibles
Año de fabricación: 2015, 2016, 2017, 2018, 2019, 2020.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Ford Mustang son los fusibles #53 (encendedor de cigarrillos) y #54 (punto de alimentación adicional) en la caja de fusibles del compartimento del motor.
Ubicación de la caja de fusibles
Habitáculo
El panel de fusibles se encuentra en el lado derecho del espacio para los pies del pasajero, detrás del panel de revestimiento y la placa de plástico con el código.
Para quitar el panel de revestimiento, levántelo de los ganchos de sujeción traseros, tire de él hacia usted e inclínelo hacia un lado.
Para volver a instalarlo, alinee las protuberancias con las ranuras del panel, baje el panel a su lugar y luego presione.
Para acceder al panel de fusibles, primero retire la placa con el código de la llave.
Compartimento del motor
La caja de fusibles se encuentra en el compartimento del motor, en el lado izquierdo
2016
Habitáculo
Asignación de fusibles en el habitáculo (2016)
| N.º | Amperios [A] | Descripción |
|---|---|---|
| N.º | Amperios [A] | Descripción |
| 1 | 10 A | Faro |
| 2 | 7,5A | Módulo de memoria con unidad de control. |
| 3 | 20A | Desbloqueo de la consola del conductor. |
| 4 | 5A | No se utiliza (reserva). |
| 5 | 20A | Amplificador de subwoofer. |
| 6 | 10 A | No se utiliza (reserva). |
| 7 | 10 A | No se utiliza (reserva). |
| 8 | 10 A | No se utiliza (reserva). |
| 9 | 10 A | No se utiliza (reserva). |
| 10 | 5A | No se utiliza (reserva). |
| 11 | 5A | No se utiliza (reserva). |
| 12 | 7,5 A | Módulo de aire acondicionado. |
| 13 | 7,5 A | Módulo de puerta; Módulo de control de la columna de dirección; Panel de instrumentos. |
| 14 | 10 A | Módulo de puerta. |
| 15 | 15A | Elevación de la tapa trasera |
| 16 | 5A | No se utiliza (reserva). |
| 17 | 5A | Módulo del sensor de intrusión. |
| 18 | 7,5A | Intermitente de desactivación del airbag del pasajero. |
| N.º | Amperios [A] | Descripción |
|---|---|---|
| 19 | 7,5A | No se utiliza (reserva). |
| 20 | 5A | Sensor de temperatura y humedad en el vehículo. |
| 21 | 5A | Módulo del sistema de clasificación de pasajeros. |
| 22 | 10 A | Interruptores; Elevalunas eléctricos; Espejo. |
| 23 | 20A | Desbloqueo del cierre centralizado. |
| 24 | 30A | Magneryd. |
| 25 | 30A | Motor de la ventanilla delantera derecha. |
| 26 | 30A | Amplificador. |
| 27 | 20A | Módulo de carrocería adicional. |
| 28 | 30A | Alimentación de la ventanilla trasera izquierda. |
| 29 | 30A | Alimentación de la ventanilla trasera derecha. |
| 30 | 30A | No se utiliza (reserva). |
| 31 | 15A | No se utiliza (reserva). |
| 32 | 10 A | Acceso remoto sin llave; Pantalla multifunción; SYNC; Módulo de posicionamiento global; Intermitentes. |
| 33 | 20A | Unidad de audio principal. |
| 34 | 30A | Bus «Run-start»35 |
| 35 | 5A | Módulo de gestión de restricciones. |
| 36 | 15A | Módulo de carrocería adicional. |
| 37 | 20A | Fusible de arranque de la caja de fusibles. |
| — | 30A | No se utiliza (reserva). |
Compartimento del motor
Asignación de fusibles en la caja de fusibles (2016)
| N.º | Amperios [A] | Descripción |
|---|---|---|
| N.º | Amperios [A] | Descripción |
| 1 | — | No se utiliza. |
| 2 | — | No se utiliza. |
| 3 | — | No se utiliza. |
| 4 | — | No se utiliza. |
| 5 | 50A* | Bomba automática del sistema de frenos. |
| 6 | 50A* | Módulo de control de la carrocería. |
| 7 | 60A* | Módulo de control de la carrocería. |
| 8 | 50A* | Módulo de control de la carrocería. |
| 9 | 40A* | Desempañador de la luneta trasera. |
| 10 | 40A* | Motor del ventilador. |
| 11 | 30A** | Ventana delantera izquierda. |
| 12 | 30A** | Asiento del conductor. |
| 13 | 30A** | Asiento del pasajero. |
| 14 | 30A** | Módulo del asiento con aire acondicionado. |
| 15 | 20A** | Motor superior de repuesto. |
| 16 | — | No se utiliza. |
| 17 | 20A** | Motor superior de repuesto. |
| 18 | — | No se utiliza. |
| 19 | 20A*** | Relé de bloqueo de la columna de dirección. |
| 20 | 10 A*** | Interruptor de freno. |
| 21 | 20A*** | Bocina. |
| 22 | 10 A*** | Relé del módulo de control del sistema de propulsión. |
| 23 | 10 A*** | Embrague del aire acondicionado. |
| 24 | 30A** | Módulo de calidad de tensión. |
| 25 | — | No se utiliza. |
| 26 | 25A** | Motor del limpiaparabrisas delantero. |
| 27 | — | No se utiliza. |
| 28 | 30A** | Válvula automática del sistema de frenos. |
| 29 | 30A** | Ventilador electrónico 1. |
| 30 | 30A** | Electroimán del motor de arranque. |
| 31 | 40A** | Ventilador electrónico 3. |
| 32 | 10 A*** | Bobina del relé con mariposa. |
| 33 | 20A*** | Faros izquierdos de alta intensidad. |
| 34 | 15A*** | Válvulas de escape. |
| 35 | 20A*** | Faros derechos de alta intensidad. |
| 36 | 10 A*** | Sensor del alternador. |
| 37 | — | No se utiliza. |
| 38 | 20A*** | Alimentación del vehículo 1. |
| 39 | — | No se utiliza. |
| 40 | 20A*** | Alimentación del vehículo 2. |
| 41 | 15A*** | Inyectores de combustible. |
| 42 | 15A*** | Alimentación del vehículo 3. |
| 43 | — | No se utiliza. |
| 44 | 15A*** | Alimentación del vehículo 4. |
| 45 | — | No se utiliza. |
| N.º | Amperios [A] | Descripción |
|---|---|---|
| 46 | 20A** | Bomba del diferencial. |
| 47 | — | No se utiliza. |
| 48 | 30 A** | Bomba de combustible #2. |
| 49 | 30 A** | Bomba de combustible. |
| 50 | — | Relé de bloqueo de la columna de dirección. |
| 51 | — | No se utiliza. |
| 52 | — | Relé de la bocina. |
| 53 | 20A** | Encendedor de cigarrillos. |
| 54 | 20A** | Puntos de alimentación auxiliar. |
| 55 | 25A** | Ventilador electrónico 2. |
| 56 | — | No se utiliza. |
| 57 | — | Relé del embrague del aire acondicionado. |
| 58 | — | No se utiliza. |
| 59 | — | Válvulas de escape. |
| 60 | 5A | Módulo de control del sistema de propulsión. |
| 61 | — | No se utiliza. |
| 62 | 5A | Interruptor de arranque con sistema antibloqueo. |
| 63 | — | No se utiliza. |
| 64 | 5A | Asistencia electrónica de la dirección. |
| 65 | — | No se utiliza. |
| 66 | 5A | Sistema de información de ángulo muerto; Cámara trasera; Bobinas del relé del compresor del aire acondicionado. |
| 67 | — | No se utiliza. |
| 68 | 10 A*** | Interruptor de nivel de los faros. |
| 69 | — | Relé de alimentación auxiliar. |
| 70 | 10 A*** | Espejos exteriores calefactables. |
| 71 | — | No se utiliza. |
| 72 | 5A | Módulo del sensor de lluvia. |
| 73 | — | No se utiliza. |
| 74 | 5A | Sensor de flujo de masa de aire. |
| 75 | — | No se utiliza. |
| 76 | — | Desempañador de la luneta trasera. |
| 77 | — | Relé del ventilador electrónico 2. |
| 78 | — | Relé de marcha/arranque. |
| 79 | — | No se utiliza. |
| 80 | — | Relé del limpiaparabrisas delantero. |
| 81 | — | Relé del motor de arranque. |
| 82 | — | Relé del módulo de control del sistema de propulsión. |
| 83 | — | Relé del ventilador de refrigeración (GT500); No se utiliza (reserva, GT350). |
| 87 | 10 A | Espejos exteriores calefactables. |
| 88 | — | No se utiliza. |
| 89 | — | Relé del ventilador electrónico 1. |
| 90 | — | Relé de la bomba del diferencial. |
| 91 | — | Relé del ventilador electrónico 3. |
| 92 | — | Relé del motor del ventilador. |
| 93 | — | Relé de la bomba de combustible #2. |
| 94 | — | Relé de la bomba de combustible. |
Ford Mustang – esquema de la caja de fusibles
Año de fabricación: 2021, 2022.
2021
Vehículos fabricados a partir del 14.09.2020

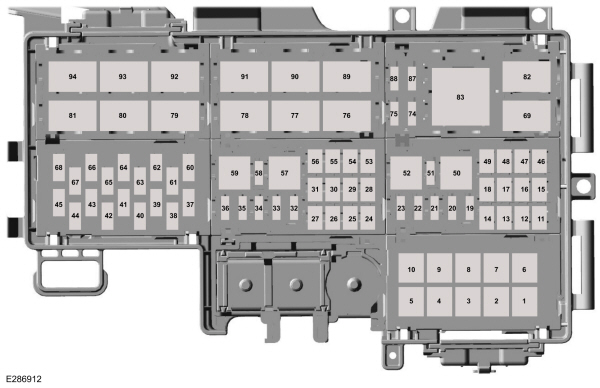

Caja de fusibles de alimentación
La caja de fusibles de alimentación se encuentra en el compartimento del motor. Está equipada con fusibles de alta corriente que protegen los principales sistemas eléctricos del vehículo contra sobrecargas.
| Número de fusible o relé | Amperios [A] | Descripción |
|---|---|---|
| Número de fusible o relé | Amperios [A] | Descripción |
| 1 | 60 A1 | No se utiliza (reserva). |
| 2 | — | No se utiliza. |
| 3 | 30 A1 | Ventilador electrónico 1. |
| 4 | 40 A1 | Ventilador electrónico 3. |
| 5 | 50 A1 | Bomba del sistema de frenos automático. |
| 6 | 50 A1 | Módulo de control de los sistemas de la carrocería. |
| 7 | 60 A1 | Módulo de control de los sistemas de la carrocería. |
| 8 | 50 A1 | Módulo de control de los sistemas de la carrocería. |
| 9 | 40 A1 | Desempañado de la luneta trasera. |
| 10 | 40 A1 | Motor del ventilador. |
| 11 | 30 A2 | Ventana delantera izquierda. |
| 12 | 30 A2 | Asiento del conductor. |
| 13 | 30 A2 | Asiento del pasajero. |
| 14 | 30 A2 | Módulo del asiento con calefacción y aire acondicionado. |
| 15 | 20 A2 | Motor auxiliar del techo plegable. |
| 16 | 15 A2 | No se utiliza (reserva). |
| 17 | 20 A2 | Motor principal del techo plegable. |
| 18 | — | No se utiliza. |
| 19 | 20 A3 | Relé de bloqueo de la columna de dirección. |
| 20 | 10 A3 | Interruptor de encendido/apagado de los frenos. |
| 21 | 20 A3 | Bocina. |
| 22 | 10 A3 | Relé del módulo de control del tren motriz. |
| 23 | 10 A3 | Embrague del aire acondicionado. |
| 24 | 30 A2 | Módulo de calidad de tensión. |
| 25 | 20 A2 | No se utiliza (reserva). |
| 26 | 25 A2 | Motor del limpiaparabrisas delantero. |
| 27 | — | No se utiliza. |
| 28 | 30 A2 | Válvula del sistema de frenos automático. |
| 29 | 30 A2 | No se utiliza (reserva). |
| 30 | 30 A2 | Electroimán del motor de arranque. |
| 31 | 30 A2 | No se utiliza (reserva). |
| 32 | 10 A3 | Bobina de arranque del relé. |
| 33 | 15 A3 | Encendido/arranque. |
| 34 | 15 A3 | Válvulas de escape. |
| 35 | — | No se utiliza. |
| 36 | 10 A3 | Sensor del alternador. |
| 37 | — | No se utiliza. |
| 38 | 20 A3 | Alimentación del vehículo 1. |
| 39 | — | No se utiliza. |
| 40 | 20 A3 | Alimentación del vehículo 2. |
| 41 | 15 A3 | Inyectores. |
| 42 | 15 A3 | Alimentación del vehículo 3. |
| 43 | — | No se utiliza. |
| 44 | 15 A3 | Alimentación del vehículo 4. |
| Número de fusible o relé | Amperios [A] | Descripción |
|---|---|---|
| 45 | — | No se utiliza. |
| 46 | 20 A2 | Bomba del diferencial (Mach 1). |
| — | No se utiliza (versión básica). | |
| 47 | — | No se utiliza. |
| 48 | 30 A2 | No se utiliza (reserva). |
| 49 | 30 A2 | Bomba de combustible. |
| 50 | — | Relé de bloqueo de la columna de dirección. |
| 51 | — | No se utiliza. |
| 52 | — | Relé de la señal acústica. |
| 53 | 20 A2 | Encendedor. |
| 54 | 20 A2 | Toma de corriente auxiliar. |
| 55 | 25 A2 | Ventilador electrónico 2. |
| 56 | — | No se utiliza. |
| 57 | — | Relé del embrague del aire acondicionado. |
| 58 | — | No se utiliza. |
| 59 | — | Relé de las válvulas de escape. |
| 60 | 5 A3 | Módulo de control de la unidad de potencia. |
| 61 | — | No se utiliza. |
| 62 | 5 A3 | Interruptor de activación del sistema de prevención de bloqueo de ruedas durante el frenado. |
| 63 | — | No se utiliza. |
| 64 | 5 A3 | Sistema electrónico de asistencia a la dirección. |
| 65 | — | No se utiliza. |
| 66 | 5 A3 | Sistema de monitoreo de ángulo muerto; Cámara trasera; Bobinas del relé de descongelación de la luneta trasera; Módulo del sistema de control de la dinámica del vehículo. |
| 67 | — | No se utiliza. |
| 68 | 10 A3 | Interruptor de ajuste de los faros. |
| 69 | — | Relé del encendedor; Relé de la toma de corriente auxiliar. |
| 74 | 5 A3 | Medidor de masa de aire. |
| 5 A3 | Módulo del sensor de lluvia. | |
| 76 | — | Relé de descongelación de la luneta trasera. |
| 77 | — | Relé del ventilador electrónico 2. |
| 78 | — | Relé de encendido/arranque. |
| 79 | — | No se utiliza. |
| 80 | — | Relé del limpiaparabrisas delantero. |
| 81 | — | Relé del electroimán del motor de arranque. |
| 82 | — | Relé del módulo de control de la unidad de potencia. |
| 83 | — | No se utiliza. |
| 87 | 10 A3 | Espejos exteriores calefactables. |
| 88 | — | No se utiliza. |
| 89 | — | Relé del ventilador electrónico 1. |
| 90 | — | Relé de la bomba del diferencial (Mach 1). |
| — | No se utiliza (versión básica). | |
| 91 | — | Relé del ventilador eléctrico 3. |
| 92 | — | Relé del motor del ventilador. |
| 93 | — | No se utiliza. |
| 94 | — | Relé de la bomba de combustible. |
1Fusibles tipo J.
2Fusibles tipo M.
3Microfusibles.
Caja de fusibles en el habitáculo
La caja de fusibles se encuentra en el lado derecho del espacio para los pies del pasajero, detrás del panel de revestimiento y la placa de plástico con el código.
| Número de fusible o relé | Amperios [A] | Descripción |
|---|---|---|
| Número de fusible o relé | Amperios [A] | Descripción |
| 1 | — | No se utiliza. |
| 2 | 10 A | Elevalunas eléctricos; Espejo electrocromático; Cierres eléctricos de las puertas. |
| 3 | 7,5 A | Espejos ajustables eléctricamente; Asientos con función de memoria. |
| 4 | 20 A | No se utiliza (reserva). |
| 5 | — | No se utiliza. |
| 6 | 10 A | No se utiliza (reserva). |
| 7 | 10 A | No se utiliza (reserva). |
| 8 | 5 A | Módulo de control del sistema telemático – módem. |
| 9 | 5 A | No se utiliza. |
| 10 | — | No se utiliza. |
| 11 | — | No se utiliza. |
| 12 | 7,5 A | Panel de control electrónico; Módulo-gateway. |
| 13 | 7,5 A | Módulo de control de la columna de dirección; Panel de instrumentos. |
| 14 | 15 A | No se utiliza. |
| 15 | 15 A | SYNC; Intermitentes. |
| 16 | — | No se utiliza. |
| 17 | 7,5 A | Módulo de control de los faros. |
| 18 | 7,5 A | No se utiliza. |
| Número de fusible o relé | Amperios [A] | Descripción |
|---|---|---|
| 19 | 5 A | No se utiliza. |
| 20 | 5 A | Módulo del sensor de intrusión. |
| 21 | 5 A | Sensor interno de temperatura y humedad. |
| 22 | 5 A | Módulo de carrocería adicional. |
| 23 | 30 A | Amplificador. |
| 24 | 30 A | Módulo del sistema de control de la dinámica del vehículo. |
| 25 | 20 A | Módulo de iluminación interior ambiental. |
| 26 | 30 A | Motor de la ventanilla delantera derecha (módulo de distribución de energía). |
| 27 | 30 A | Alimentación de la ventanilla trasera izquierda. |
| 28 | 30 A | Alimentación de la ventanilla trasera derecha. |
| 29 | 15 A | Módulo-gateway. |
| 30 | 5 A | No se utiliza (reserva) |
| 31 | 10 A | Sistema de cierre centralizado sin llave. |
| 32 | 20 A | Sistema de audio. |
| 33 | — | No se utiliza. |
| 34 | 30 A | Bus de posición de encendido/arranque. |
| 35 | 5 A | Caja de fusibles de distribución de energía del relé de posición de encendido/arranque. |
| 36 | 15 A | Cámara delantera. |
| 37 | 20 A | Módulo del volante calefactado. |
2022
Vehículos fabricados a partir del 27.09.2021
Caja de fusibles
La caja de fusibles se encuentra en el compartimento del motor. Está equipada con fusibles de alta corriente que protegen los principales sistemas eléctricos del vehículo contra sobrecargas.
| Número de fusible o relé | Amperios [A] | Descripción |
|---|---|---|
| Número de fusible o relé | Amperios [A] | Descripción |
| 1 | 60 A1 | No se utiliza (reserva). |
| 2 | — | No se utiliza. |
| 3 | 30 A1 | Ventilador electrónico 1. |
| 4 | 40 A1 | Ventilador electrónico 3. |
| 5 | 50 A1 | Bomba del sistema de frenos automático. |
| 6 | 50 A1 | Módulo de control de los sistemas de la carrocería. |
| 7 | 60 A1 | Módulo de control de los sistemas de la carrocería. |
| 8 | 50 A1 | Módulo de control de los sistemas de la carrocería. |
| 9 | 40 A1 | Desempañado de la luneta trasera. |
| 10 | 40 A1 | Motor del ventilador. |
| 11 | 30 A2 | Ventana delantera izquierda. |
| 12 | 30 A2 | Asiento del conductor. |
| 13 | 30 A2 | Asiento del pasajero. |
| 14 | 30 A2 | Módulo del asiento con calefacción y aire acondicionado. |
| 15 | 20 A2 | Motor auxiliar del techo plegable. |
| 16 | 15 A2 | No se utiliza (reserva). |
| 17 | 20 A2 | Motor principal del techo plegable. |
| 18 | — | No se utiliza. |
| 19 | 20 A3 | Relé de bloqueo de la columna de dirección. |
| 20 | 10 A3 | Interruptor de encendido/apagado de los frenos. |
| 21 | 20 A3 | Bocina. |
| 22 | 10 A3 | Relé del módulo de control del tren motriz. |
| 23 | 10 A3 | Embrague del aire acondicionado. |
| 24 | 30 A2 | Módulo de calidad de tensión. |
| 25 | 20 A2 | No se utiliza (reserva). |
| 26 | 25 A2 | Motor del limpiaparabrisas delantero. |
| 27 | — | No se utiliza. |
| 28 | 30 A2 | Válvula del sistema de frenos automático. |
| 29 | 30 A2 | No se utiliza (reserva). |
| 30 | 30 A2 | Electroimán del motor de arranque. |
| 31 | 30 A2 | No se utiliza (reserva). |
| 32 | 10 A3 | Bobina del relé con mariposa. |
| 33 | 15 A3 | Encendido/arranque. |
| 34 | 15 A3 | Válvulas de escape. |
| 35 | — | No se utiliza. |
| 36 | 10 A3 | Sensor del alternador. |
| 37 | — | No se utiliza. |
| 38 | 20 A3 | Alimentación del vehículo 1. |
| 39 | — | No se utiliza. |
| 40 | 20 A3 | Alimentación del vehículo 2. |
| 41 | 15 A3 | Inyectores. |
| 42 | 15 A3 | Alimentación del vehículo 3. |
| 43 | — | No se utiliza. |
| 44 | 15 A3 | Alimentación del vehículo 4. |
| Número de fusible o relé | Amperios [A] | Descripción |
|---|---|---|
| 45 | — | No se utiliza. |
| 46 | 20 A2 | Bomba del diferencial (Mach 1). |
| — | No se utiliza (versión básica). | |
| 47 | — | No se utiliza. |
| 48 | 30 A2 | No se utiliza (reserva). |
| 49 | 30 A2 | Bomba de combustible. |
| 50 | — | Relé de bloqueo de la columna de dirección. |
| 51 | — | No se utiliza. |
| 52 | — | Relé de la señal acústica. |
| 53 | 20 A2 | Encendedor. |
| 54 | 20 A2 | Toma de corriente auxiliar. |
| 55 | 25 A2 | Ventilador electrónico 2. |
| 56 | — | No se utiliza. |
| 57 | — | Relé del embrague del aire acondicionado. |
| 58 | — | No se utiliza. |
| 59 | — | Relé de las válvulas de escape. |
| 60 | 5 A3 | Módulo de control de la unidad de potencia. |
| 61 | — | No se utiliza. |
| 62 | 5 A3 | Interruptor de activación del sistema de prevención de bloqueo de ruedas durante el frenado. |
| 63 | — | No se utiliza. |
| 64 | 5 A3 | Sistema electrónico de asistencia a la dirección. |
| 65 | — | No se utiliza. |
| 66 | 5 A3 | Sistema de monitoreo de ángulo muerto; Cámara trasera; Bobinas del relé de descongelación de la luneta trasera; Módulo del sistema de control de la dinámica del vehículo. |
| 67 | — | No se utiliza. |
| 68 | 10 A3 | Interruptor de ajuste de los faros. |
| 69 | — | Relé del encendedor; Relé de la toma de corriente auxiliar. |
| 74 | 5 A3 | Medidor de masa de aire. |
| 75 | 5 A3 | Módulo del sensor de lluvia. |
| 76 | — | Relé de descongelación de la luneta trasera. |
| 77 | — | Relé del ventilador electrónico 2. |
| 78 | — | Relé de encendido/arranque. |
| 79 | — | No se utiliza. |
| 80 | — | Relé del limpiaparabrisas delantero. |
| 81 | — | Relé del electroimán del motor de arranque. |
| 82 | — | Relé del módulo de control de la unidad de potencia. |
| 83 | — | No se utiliza. |
| 87 | 10 A3 | Espejos exteriores calefactables. |
| 88 | — | No se utiliza. |
| 89 | — | Relé del ventilador electrónico 1. |
| 90 | — | Relé de la bomba del diferencial (Mach 1). |
| — | No se utiliza (versión básica). | |
| 91 | — | Relé del ventilador eléctrico 3. |
| 92 | — | Relé del motor del ventilador. |
| 93 | — | No se utiliza. |
| 94 | — | Relé de la bomba de combustible. |
1Fusibles tipo J.
2Fusibles tipo M.
3Microfusibles.
Caja de fusibles en el habitáculo
La caja de fusibles se encuentra en el lado derecho del espacio para los pies del pasajero, detrás del revestimiento y la placa de plástico con el código.
| Número de fusible o relé | Amperios [A] | Descripción |
|---|---|---|
| Número de fusible o relé | Amperios [A] | Descripción |
| 1 | — | No se utiliza. |
| 2 | 10 A | Elevalunas eléctricos; Espejo electrocromático; Cierres eléctricos de las puertas. |
| 3 | 7,5 A | Espejos ajustables eléctricamente; Asientos con función de memoria. |
| 4 | 20 A | No se utiliza (reserva). |
| 5 | — | No se utiliza. |
| 6 | 10 A | No se utiliza (reserva). |
| 7 | 10 A | No se utiliza (reserva). |
| 8 | 5 A | Módulo de control del sistema telemático – módem. |
| 9 | 5 A | No se utiliza. |
| 10 | — | No se utiliza. |
| 11 | — | No se utiliza. |
| 12 | 7,5 A | Panel de control electrónico; Módulo-gateway. |
| 13 | 7,5 A | Módulo de control de la columna de dirección; Panel de instrumentos. |
| 14 | 15 A | No se utiliza. |
| 15 | 15 A | SYNC; Intermitentes. |
| 16 | — | No se utiliza. |
| 17 | 7,5 A | Módulo de control de los faros. |
| 18 | 7,5 A | No se utiliza. |
| Número de fusible o relé | Amperios [A] | Descripción |
|---|---|---|
| 19 | 5 A | No se utiliza. |
| 20 | 5 A | Módulo del sensor de intrusión. |
| 21 | 5 A | Sensor interno de temperatura y humedad. |
| 22 | 5 A | Módulo de carrocería adicional. |
| 23 | 30 A | Amplificador. |
| 24 | 30 A | Módulo del sistema de control de la dinámica del vehículo. |
| 25 | 20 A | Módulo de iluminación interior ambiental. |
| 26 | 30 A | Motor de la ventanilla delantera derecha (módulo de distribución de energía). |
| 27 | 30 A | Alimentación de la ventanilla trasera izquierda. |
| 28 | 30 A | Alimentación de la ventanilla trasera derecha. |
| 29 | 15 A | Módulo-gateway. |
| 30 | 5 A | No se utiliza (reserva) |
| 31 | 10 A | Sistema de cierre centralizado sin llave. |
| 32 | 20 A | Sistema de audio. |
| 33 | — | No se utiliza. |
| 34 | 30 A | Bus de posición de encendido/arranque. |
| 35 | 5 A | Caja de fusibles de distribución de energía del relé de posición de encendido/arranque. |
| 36 | 15 A | Cámara delantera. |
| 37 | 20 A | Módulo del volante calefactado. |
Acerca del Ford Mustang (1987-2022)
El Ford Mustang es un icónico automóvil deportivo americano que se fabrica desde 1964. Los modelos producidos entre 1987 y 2022 representan la sexta generación de este legendario vehículo. El Mustang es conocido por su diseño agresivo, potentes motores y características de conducción deportiva. A lo largo de los años, la oferta de motores se ha ampliado desde los básicos de cuatro cilindros hasta los potentes motores de ocho cilindros, que proporcionan un alto rendimiento y dinamismo. El Mustang es popular entre los entusiastas del automóvil por su capacidad para combinar el rendimiento con la usabilidad diaria, lo que lo hace ideal para una amplia gama de conductores.
Esquema de la caja de fusibles del Ford Mustang
Esta página muestra el esquema de la caja de fusibles para el Ford Mustang, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, más comúnmente cerca del salpicadero. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave que protege los circuitos eléctricos del vehículo contra sobrecargas y cortocircuitos, por lo que es importante tener un esquema preciso de la caja de fusibles para un mantenimiento seguro.
