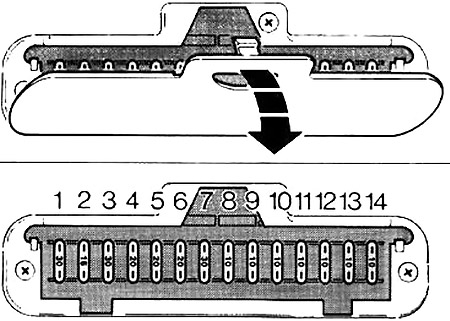

Motor del limpiaparabrisas delantero y trasero, lavaparabrisas trasero, luz de marcha atrás
5
20
Motor del ventilador de la calefacción
6
20
Ventilador de refrigeración del motor
7
30
Luneta térmica
8
10
Intermitentes, luces de freno, indicador de nivel de combustible
9
10
Luces de posición izquierdas, luz de matrícula, iluminación del salpicadero, encendedor de cigarrillos, interruptor de calefacción e iluminación de la guantera
10
10
Luces de posición derechas, retroiluminación de interruptores
11
10
Luz de cruce izquierda, luz antiniebla trasera
12
10
Luz de cruce derecha
13
10
Luces de carretera izquierdas
14
10
Luces de carretera derechas

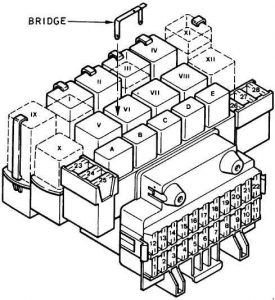

Caja de fusibles
Número
Relé
Parte trasera de la caja de fusibles
I
Encendido
II
Luneta térmica y espejo lateral térmico con desconexión automática
III
Interruptor de desbloqueo remoto del portón trasero
IV
Motor del limpiaparabrisas con funcionamiento intermitente – delantero
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Fiesta (1997-2002) es el fusible 1 en la caja de fusibles del habitáculo.
Caja de fusibles del habitáculo
Tipo 1
LHD

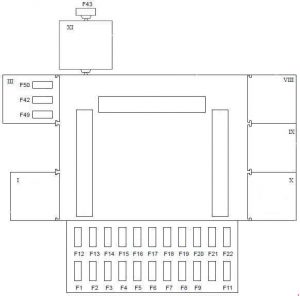

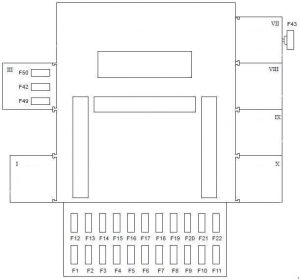

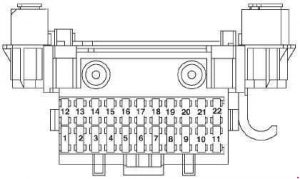

Ford Fiesta – diagrama de la caja de fusibles – habitáculo (tipo 1) LHD
RHD

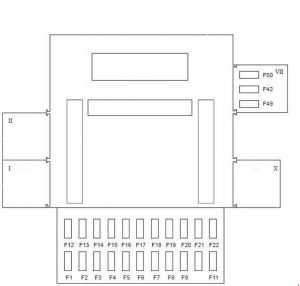

Ford Fiesta – diagrama de la caja de fusibles – habitáculo (tipo 1) RHD
Inserción 2
LHD

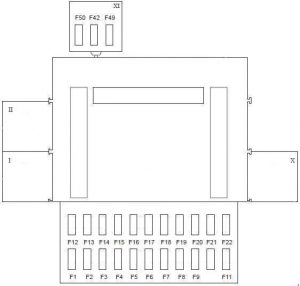

Ford Fiesta – diagrama de la caja de fusibles – habitáculo (tipo 2) LHDFord Fiesta – diagrama de la caja de fusibles – habitáculo (tipo 2) RHDFord Fiesta – diagrama de la caja de fusibles – habitáculo
Número
[A]
Descripción
1
15
Encendedor de cigarrillos
2
20
1) Reloj, calefacción, iluminación interior, reloj, memoria de la radio
7,5
2) Iluminación interior, módulo de aire acondicionado, reloj, salpicadero
3
10
2) Módulo GEM 2) Furgoneta frigorífica; hasta 1999: Relé de refrigeración, relé de control del evaporador
4
15
1) Luneta térmica, espejos exteriores térmicos
20
2) Luneta térmica
5
20
1) Bocina, alarma
15
2) Interruptor multifunción (bocina)
6
10
1) Luz de posición izquierda
7,5
2) Luz de posición izquierda, ajuste de intensidad de faros, luz de matrícula, módulo de aire acondicionado, radio, interruptor de luneta térmica, salpicadero, interruptor de luces antiniebla traseras, interruptor de luces antiniebla delanteras, interruptor de parabrisas térmico
7
10
1) Luz derecha
7,5
2) Luz derecha, luz de matrícula
8
15
Hasta 09.1999: Cierre centralizado, espejos eléctricos Desde 09.1999: Módulo GEM
9
15
1) Ajuste de altura del asiento
25
2) Interruptor multifunción (luz exterior)
10
15
Asiento delantero calefactable
11
30
Elevalunas eléctricos, cierre centralizado
12
20
Motor del limpiaparabrisas, bomba del lavaparabrisas
13
15
1) Luz de freno, salpicadero
15
2) Interruptor de luz de freno, módulo de aire acondicionado, interruptor de caja de cambios (cambio manual), sensor de posición de caja de cambios (cambio automático), electroimán de válvula de control de calefacción, interruptor de luneta térmica, salpicadero
14
10
Airbag
15
10
1) Espejos térmicos
7,5
2) Espejos eléctricos
16
30
Motor del ventilador de la calefacción
17
15
Intermitentes
18
15
1) Arranque
15
2) Módulo GEM, relé auxiliar, relé principal, bobina de encendido DIS (1.3 l Endura – E, 1.25 y 1.4 l ZETEC – SE), módulo de alarma pasiva (1.8 l Diesel Endura – DE)
2) Furgoneta frigorífica; desde 09.1999: Relé de refrigeración, relé de control del evaporador
43
10
2) Relé de luces diurnas (luces de posición)
49
20
2) Luces diurnas, luz exterior
50
25
2) Luz exterior
Relés
I
Relé de encendido
II
Relé de calefacción del parabrisas
III
–
IV
–
V
–
VI
–
VII
Relé de luces diurnas (luces de posición)
VIII
Relé de luces diurnas (DTRL)
IX
Relé de calefacción del parabrisas
X
Relé de calefacción de la luneta trasera
XI
Relé de luces diurnas (luces de posición)
XII
ABS

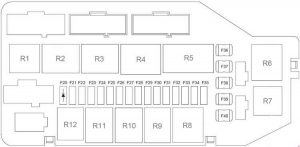

Caja de fusibles del compartimento del motor
Ford Fiesta – diagrama de la caja de fusibles – compartimento del motor
Número
[A]
Descripción
20
–
Diodo
21
–
–
22
–
–
23
10
Haz principal izquierdo
24
10
Haz principal derecho
25
10
Bombilla izquierda
26
10
Bombilla derecha
27
10
Motores de gasolina: Sonda Lambda
15
Motores diésel: precalentador de combustible
28
15
1.8 l Diesel Endura – DE: módulo PCM, EGR, relé de bujías de incandescencia, relé del ventilador de refrigeración del motor, relé del ventilador de alta velocidad (con aire acondicionado), relé del aire acondicionado, sensor de velocidad del vehículo (VSS) Motores de gasolina: relé de la bomba de combustible, relé del ventilador de refrigeración del motor, relé del ventilador de alta velocidad (con aire acondicionado), relé del aire acondicionado, sensor de velocidad del vehículo (VSS), módulo de alarma pasiva (1.25 L ZETEC – SE 1.3 L Endura – DE), módulo PCM, sensor de flujo de masa de aire (MAF; 1.4 l ZETEC – SE), mariposa de control de aire en ralentí, inyector, mariposa de ventilación del depósito
29
20
Relé de aire acondicionado, relé de luces antiniebla delanteras, interruptor de doble presión, relé de refrigeración (furgoneta), relé de control del evaporador (furgoneta refrigerada)
30
3
ABS
31
30
ABS
32
3
Módulo PCM
33
30
ABS (todos los modelos con ABS), ventilador de refrigeración del motor (sin ABS, sin aire acondicionado)
34
30
Módulo PCM
35
10
Módulo de alarma pasiva (1.8 l Diesel Endura – DE), relé de la bomba de combustible
36
60
Relé del ventilador de refrigeración del motor, relé del ventilador de refrigeración de alta velocidad (con aire acondicionado), relé de la bujía de encendido, relé inhibidor
37
40
Relé de calefacción del parabrisas
37
60
Furgoneta frigorífica: relé del ventilador de refrigeración (sistema de refrigeración), relé del ventilador de refrigeración de alta velocidad
38
10
Relé principal
39
60
Relé de luces diurnas (DTRL), fusible nº: 1, 2, 3, 4, 5, 21, 22 (caja de fusibles del habitáculo)
40
60
Encendido, nº de fusible: 42, 50 (caja de fusibles del habitáculo)
Relés
R1
Relé auxiliar
R2
Relé inhibidor
R3
Motores diésel: relé de bujías de incandescencia
R4
Relé del ventilador de refrigeración del motor
R5
Relé del ventilador de refrigeración de alta velocidad
R6
Relé del aire acondicionado
R7
Relé del aire acondicionado
R8
Relé principal
R9
Motores de gasolina: Relé de la bomba de combustible. Motores diésel: Relé del calentador de combustible
R10
Relé de luces antiniebla delanteras
R11
Relé de luces de cruce
R12
Relé de luces de carretera

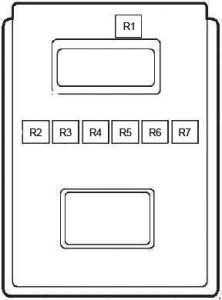

Caja de fusibles (furgoneta refrigerada)
Ford Fiesta – diagrama de la caja de fusibles – caja de fusibles (furgoneta refrigerada)
Número
Descripción
R1
Sistema de refrigeración
R2
Evaporador
R3
Grupo
R4
Ventilador de refrigeración
R5
Ventilador de refrigeración de alta velocidad
R6
Ventilador de refrigeración de baja velocidad
R7
Control del embrague
Ford Fiesta (2002-2008) – diagrama de la caja de fusibles
Año de fabricación: 2002, 2003, 2004, 2005, 2006, 2007, 2008.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Fiesta (2002-2008) es el fusible F29 en la caja de fusibles del salpicadero.

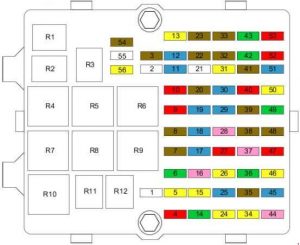

Caja de fusibles del salpicadero
Ford Fiesta – diagrama de la caja de fusibles – salpicadero
Número
[A]
Descripción
F1
–
–
F2
–
Módulo de remolque
F3
7,5
Iluminación
–
Módulo de remolque
F4
10
Aire acondicionado, motor del ventilador
F5
20
ABS, ESP
F6
30
ABS, ESP
F7
15
Transmisión
F8
7,5
Espejos eléctricos
F9
10
Faro de cruce izquierdo
F10
10
Faro de cruce derecho
F11
15
Luces diurnas
F12
15
Gestión del motor
F13
20
Gestión del motor, catalizador
F14
30
Motor de arranque
F15
20
Bomba de combustible
F 16
3
Gestión del motor
F17
15
Interruptor de luces
F18
15
Radio, toma de diagnóstico
F19
15
Luces diurnas
F20
7,5
Juego de intermitentes, ahorro de batería, luz de matrícula, módulo electrónico general
F21
–
–
F22
7,5
Luces de posición y laterales (izquierda)
F23
7,5
Luces de posición y laterales (derecha)
F24
20
Cierre centralizado, bocina
F25
15
Luces de emergencia, intermitentes
F26
20
Luneta térmica
F27
15
Bocina
F28
3
Batería, sistema de carga
F29
15
Encendedor de cigarrillos
F30
15
Encendido
F31
10
Interruptor de luces
F32
7,5
Espejo térmico
F33
7,5
Juego de intermitentes, ahorro de batería, luz de matrícula, módulo electrónico general
F34
20
Techo practicable
F35
7,5
Asientos delanteros calefactables
F36
30
Elevalunas eléctricos
F37
3
ABS, ESP
F38
7,5
Módulo electrónico general
F39
7,5
Airbag
F40
7,5
Transmisión
10
Interruptor de luces
F41
7,5
Transmisión
F42
30
Parabrisas térmico
F43
30
Parabrisas térmico
F44
3
Radio, conector de diagnóstico
F45
15
Luces de freno
F46
20
Limpiaparabrisas delantero
F47
10
Limpiaparabrisas trasero
F48
7,5
Faros de reserva
F49
30
Motor del ventilador
F50
20
Luces antiniebla
F51
15
Encendedor de cigarrillos
F52
10
Faro de carretera izquierdo
F53
10
Faro de carretera derecho
F54
–
Módulo de remolque
F55
–
–
F56
–
Módulo de remolque
Relés
R1
Parabrisas térmico
R3
Encendido
R4
Faro de cruce
R5
Faro de carretera
R6
Bomba de combustible
R7
Motor de arranque
R8
Ventilador de refrigeración Luces diurnas
R9
Luces diurnas
R10
Sistema de carga
R11
Gestión del motor
R12
Espejos eléctricos
Diagrama de la caja de fusibles del compartimento del motor
Ford Fiesta – diagrama de la caja de fusibles – compartimento del motor
Número
[A]
Descripción
F1
80
Calentador auxiliar (PTC)
F2
60
Transmisión
F3
60
Calentador auxiliar (PTC) / Bujía de incandescencia
F4
40
Ventilador de refrigeración, aire acondicionado
F5
60
Iluminación, módulo electrónico general (GEM)
F6
60
Encendido
F7
60
Motor, iluminación
F8
60
Parabrisas térmico, ABS, ESP
Diagrama de relés del compartimento del motor
Ford Fiesta – diagrama de la caja de fusibles – diagrama de relés del compartimento del motor
Número
Descripción
R1
Aire acondicionado
R2
Ventilador de refrigeración
R3
Calentador auxiliar (PTC)
R4
Calentador auxiliar (PTC)
Ford Fiesta (2008-07-21-2009-01-04) – diagrama de la caja de fusibles
Año de fabricación: 2008, 2009.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Fiesta (2008-07-21-2009-01-04) es el fusible 18 en la caja de fusibles del habitáculo.

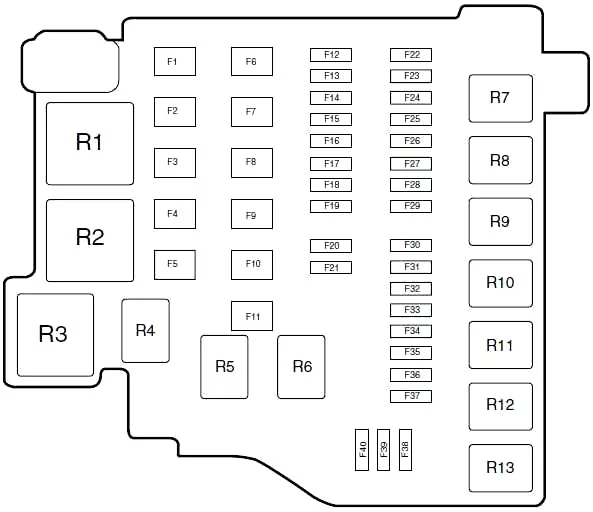

Caja de fusibles del compartimento del motor

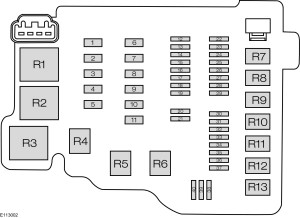

Ford Fiesta mk7 – fusibles – compartimento del motor
Nº
Amp [A]
Descripción
1
40
Módulo ABS
30
Módulo ABS ESP
2
60
Ventilador del sistema de refrigeración a alta velocidad.
3
40
Ventilador del sistema de refrigeración
30
Baja velocidad del ventilador del sistema de refrigeración.
4
30
Ventilador de la calefacción
5
60
Alimentación de la caja de fusibles del habitáculo (batería).
6
30
Módulo de control de la carrocería
7
60
Alimentación de la caja de fusibles del habitáculo (encendido).
8
60
Bujías de incandescencia
9
60
Parabrisas térmico
10
–
No utilizado
11
30
Relé del motor de arranque
12
10
Relé de luces de cruce izquierdas
13
10
Relé de luces de cruce derechas
14
10
Relé de luces de carretera izquierdas
15
10
Relé de luces de carretera derechas
16
15
Módulo de control del tren motriz; Ventilador de refrigeración a alta y baja velocidad.
17
15
Sensores de oxígeno calefactados (HEGO) (motores de gasolina).
20
Módulo de alimentación (motores diésel)
18
10
Transmisión FN (automática)
19
–
No utilizado
20
–
No utilizado
21
–
No utilizado
22
15
Alimentación de la batería para el control de la iluminación
23
15
Faros antiniebla
24
15
Intermitentes
25
10
Luces diurnas
26
7,5
Interruptor eléctrico de espejos exteriores; Espejos plegables eléctricamente; Elevalunas eléctricos (puerta del conductor).
27
7,5
Módulo de control del sistema de tracción
28
20
Módulo ABS, ESP
29
10
Embrague del aire acondicionado
30
–
No utilizado
31
–
No utilizado
32
20
Bocina; Ahorro de batería; Módulo de vehículo sin llave.
33
20
Parabrisas térmico
34
20
Relé de la bomba de combustible; Calentador diésel.
35
–
No utilizado
36
–
No utilizado
37
–
No utilizado
38
–
No utilizado
39
–
No utilizado
40
–
No utilizado
Nº
Descripción
R1
Ventilador de refrigeración
R2
Bujías de incandescencia (solo DV4 Stage 4); Parabrisas térmico.
R3
Módulo de control del sistema de tracción
R4
Conjunto principal
R5
Faros principales
R6
Luces diurnas
R7
Ventilador de refrigeración del motor
R8
Motor de arranque
R9
Embrague del aire acondicionado
R10
Faros antiniebla delanteros
R11
Bomba de combustible; Calentador de combustible.
R12
Faro de marcha atrás
R13
Ventilador de la calefacción

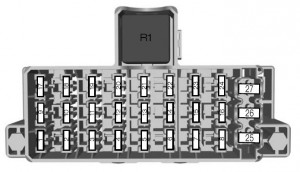

Caja de fusibles del habitáculo – tipo 1
Ford Fiesta MK7 – fusibles – habitáculo Tipo 1
Nº
Amp [A]
Descripción
1
7,5
Arranque; Sensor de lluvia; Parabrisas térmico.
2
10
Luces de freno
3
7,5
Faro de marcha atrás; Cámara de marcha atrás (VP).
4
7,5
Ajuste de faros
5
20
Limpiaparabrisas
6
15
Limpiaparabrisas trasero
7
15
Bomba del lavaparabrisas
8
10
Asistencia al estacionamiento (vehículos con sistema de asistencia al estacionamiento delantero).
9
–
No utilizado
10
7,5
Asientos calefactables
11
–
No utilizado
12
10
Módulo de airbag
13
10
Arranque; Dirección asistida eléctrica; Salpicadero; Sistema pasivo antirrobo; ABS
14
7,5
Módulo de control del tren motriz; Palanca de cambios; Bomba de combustible.
15
7,5
Sistema de audio; Salpicadero.
16
7,5
Espejo térmico
17
15
Llave de encendido
18
20
Encendedor de cigarrillos; Punto de alimentación delantero.
19
15
Conector de datos
20
20
Módulo de remolque
21
15
Sistema de audio; Navegación; Bluetooth.
22
7,5
Salpicadero
23
7,5
Pantalla multifunción; Reloj; Escáner interno; Calefacción ventilada; Panel de control del aire acondicionado.
24
–
No utilizado
25
30
Elevalunas eléctricos (delanteros).
26
30
Parabrisas térmico, lado izquierdo.
27
30
Parabrisas térmico, lado derecho.
Relé
Descripción
R1
Arranque

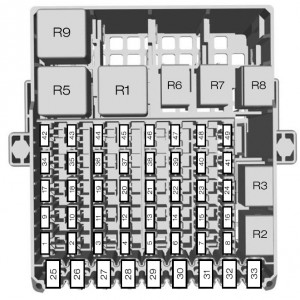

Caja de fusibles del habitáculo – tipo 2
Ford Fiesta MK7 – fusibles – habitáculo Tipo 2
Nº
Amp [A]
Descripción
1
7,5
Arranque; Sensor de lluvia; Parabrisas térmico.
2
10
Luces de freno
3
7,5
Faro de marcha atrás
4
7,5
Ajuste de faros
5
20
Limpiaparabrisas
6
15
Limpiaparabrisas trasero
7
15
Bomba del lavaparabrisas
8
10
Asistencia al estacionamiento (vehículos con sistema de asistencia al estacionamiento delantero).
9
–
No utilizado
10
7,5
Asientos calefactables
11
–
No utilizado
12
10
Módulo de airbag
13
10
Arranque; Dirección asistida eléctrica; Salpicadero; Sistema antirrobo pasivo; ABS.
14
7,5
Módulo de control del tren motriz; Palanca de cambios; Bomba de combustible.
15
7,5
Sistema de audio; Salpicadero.
16
7,5
Espejo exterior calefactable
17
15
Llave de arranque
18
20
Encendedor de cigarrillos; Punto de alimentación delantero.
19
15
Conector de datos
20
20
Módulo de remolque
21
15
Sistema de audio; Navegación; Bluetooth.
22
7,5
Salpicadero
23
7,5
Pantalla multifunción; Reloj; Escáner interno; Panel de control de calefacción; Ventilación y aire acondicionado.
24
–
No utilizado
25
30
Elevalunas eléctricos (delanteros)
26
30
Parabrisas térmico, lado izquierdo
27
30
Parabrisas térmico, lado derecho
28
30
Módulo de calidad de tensión
29
–
No utilizado
30
20
Encendedor de cigarrillos; Punto de alimentación delantero.
31
30
Elevalunas eléctricos (traseros)
32
–
No utilizado
33
–
No utilizado
34
20
Acceso sin llave
35
20
Acceso sin llave
36
–
No utilizado
37
–
No utilizado
38
–
No utilizado
39
–
No utilizado
40
–
No utilizado
41
–
No utilizado
42
–
No utilizado
43
–
No utilizado
44
–
No utilizado
45
–
No utilizado
46
–
No utilizado
47
–
No utilizado
48
–
No utilizado
49
–
No utilizado
Nº
Descripción
R1
Arranque
R2
Espejo con mecanismo de plegado eléctrico 1
R3
Espejo con mecanismo de plegado eléctrico 2
R4
No utilizado
R5
No utilizado
R6
Acceso sin llave (equipamiento opcional).
R7
Acceso sin llave (arranque).
R8
No utilizado
R9
No utilizado
R10
No utilizado
R11
No utilizado
R12
No utilizado
Ford Fiesta (2012-2016) – diagrama de fusibles
Año de fabricación: 2012, 2013, 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Fiesta (2012-2016) es el fusible 30 en la caja de fusibles del habitáculo.
Caja de fusibles del compartimento del motor
Ford Fiesta – fusibles – compartimento del motor
Número
Amp [A]
Descripción
1
40
Módulo del sistema antibloqueo
30
Sistema antibloqueo Módulo electrónico de programa de estabilidad.
2
60
Ventilador del sistema de refrigeración a alta velocidad.
3
40
Ventilador del sistema de refrigeración
30
Ventilador del sistema de refrigeración a baja velocidad.
4
30
Ventilador de la calefacción
5
60
Alimentación de la caja de fusibles del habitáculo (batería)
6
30
Módulo de control de la carrocería
7
60
Alimentación de la caja de fusibles del habitáculo (encendido)
8
50
Transmisión automática
9
60
Parabrisas térmico
10
–
No utilizado
11
30
Relé del motor de arranque
12
10
Relé de luces de cruce izquierdas
13
10
Relé de luces de cruce derechas
14
10
Bomba de agua
15
10
Bobinas de encendido
16
15
Módulo de control del tren motriz; ventilador de refrigeración alto y bajo.
17
15
Sensores de oxígeno calefactados (motores de gasolina)/
20
Módulo de alimentación (motores diésel).
18
–
No utilizado
19
7,5
Compresor del aire acondicionado
20
–
No utilizado
21
7,5
Ventilador de refrigeración (1.6 l Duratorq-TDCi)
22
–
No utilizado
23
15
Faros antiniebla delanteros
24
15
Intermitente
25
15
Iluminación exterior, lado izquierdo
26
15
Iluminación exterior lado derecho
27
7,5
Módulo de control de la transmisión
28
20
Sistema antibloqueo; Módulo electrónico de estabilidad.
29
10
Embrague del aire acondicionado
30
–
No utilizado
31
–
No utilizado
32
20
Bocina; Ahorro de batería; Módulo de vehículo sin llave.
33
20
Luneta térmica
34
20
Relé de la bomba de combustible; Calentador diésel.
35
15
Sistema de alarma de categoría uno
36
7,5
Controlador de transmisión automática
37
25
Módulo de puerta delantera – lado izquierdo
38
25
Módulo de puerta delantera – lado derecho
39
25
Módulo de puerta trasera, lado izquierdo
40
25
Módulo de puerta trasera, lado derecho
Relé
Descripción
R1
Ventilador del sistema de refrigeración
R2
Parabrisas térmico
R3
Módulo de control de potencia
R4
Faros principales
R5
No utilizado
R6
No utilizado
R7
Ventilador de refrigeración del motor
R8
Motor de arranque
R9
Embrague del aire acondicionado
R10
Faros antiniebla delanteros
R11
Bomba de combustible, calentador diésel
R12
Faro de marcha atrás
R13
Ventilador de la calefacción

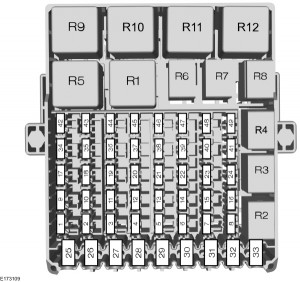

Diagrama de fusibles del habitáculo
Ford Fiesta – fusibles – habitáculo
Nº
Amp [A]
Descripción
1
7,5
Arranque; Limpiaparabrisas; Parabrisas térmico; Luz de techo; Espejo.
2
10
Luces de freno
3
7,5
Faro de marcha atrás
4
7,5
Ajuste de faros
5
20
Limpiaparabrisas
6
15
Limpiaparabrisas trasero
7
15
Bomba del lavaparabrisas
8
–
No utilizado
9
15
Asiento calefactable del pasajero
10
15
Asiento calefactable del conductor
11
–
No utilizado
12
10
Módulo de airbag
13
10
Arranque; Dirección asistida eléctrica; Salpicadero; Sistema antirrobo pasivo; Sistema antibloqueo.
14
7,5
Módulo de control del tren motriz; Palanca de cambios; Bomba de combustible.
15
7,5
Sistema de audio; Salpicadero.
16
–
No utilizado
17
–
No utilizado
18
–
No utilizado
19
15
Conector de datos
20
20
Módulo de remolque
21
15
Sistema de audio
22
7,5
Salpicadero
23
7,5
Pantalla multifunción; Reloj; Escáner interno; Ventiladores de calefacción; Panel de control del aire acondicionado.
24
10
SYNC; Bluetooth.
25
–
No utilizado
26
30
Parabrisas térmico – lado izquierdo
27
30
Parabrisas térmico – lado derecho
28
30
Alimentación de alta calidad (vehículos con sistema Start-Stop).
29
20
Punto de alimentación trasero
30
20
Encendedor de cigarrillos
31
–
No utilizado
32
–
No utilizado
33
–
No utilizado
34
20
Acceso sin llave
35
20
Acceso sin llave
36
15
Llave de encendido
37
–
No utilizado
38
–
No utilizado
39
–
No utilizado
40
–
No utilizado
41
–
No utilizado
42
7,5
Cámara trasera
43
10
Parada activa en ciudad
44
7,5
Indicador de desactivación del airbag del pasajero.
45
–
No utilizado
46
–
No utilizado
47
–
No utilizado
48
–
No utilizado
49
–
No utilizado
Relé
Descripción
R1
Arranque
R2
Encendedor de cigarrillos
R3
No utilizado
R4
Ciudad activa
R5
No utilizado
R6
Acceso sin llave (equipamiento opcional).
R7
Acceso sin llave (arranque).
R8
Puntos de alimentación auxiliares traseros
R9
No utilizado
R10
No utilizado
R11
No utilizado
R12
No utilizado
Ford Fiesta – diagrama de la caja de fusibles
Año de fabricación: 2022.
Vehículos fabricados a partir del 22.11.2021

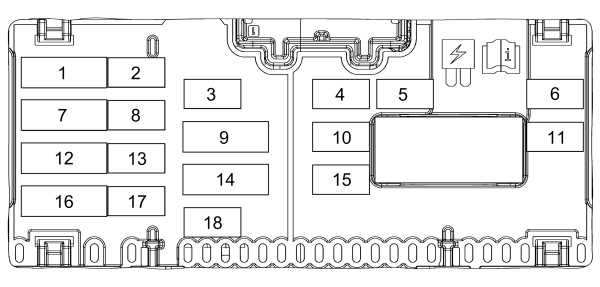

Caja de fusibles de la unidad de control de los sistemas de la carrocería
La caja de fusibles se encuentra debajo del espacio para los pasajeros.
Número
Amperios [A]
Descripción
1
5 A
Módulo de control del sistema de seguridad suplementario.
Sensor interno de temperatura y humedad.
2
10 A
Módulo de control del sistema de asistencia activa al estacionamiento.
3
10 A
Interruptor de encendido; Botón del interruptor de encendido; Módulo de la unidad de control del sistema telemático.
4
20 A
Bloqueo; Desbloqueo.
5
10 A
Techo abierto.
6
30 A
Interruptor del espejo derecho; Elevalunas eléctricos delanteros del lado derecho.
7
5 A
Indicador de desconexión del airbag del pasajero; Espejo interior con función de atenuación automática; Cargador inalámbrico.
8
–
No utilizado.
9
5 A
Módulo de control central de la alarma.
10
15 A
Bloqueo de apertura de puertas para niños; Tapa del depósito de combustible.
11
30 A
Interruptor del espejo izquierdo; Elevalunas eléctricos delanteros del lado izquierdo.
12
15 A
Volante calefactable; Módulo de control de faros.
13
15 A
Control por voz; Reproductor de CD.
14
7,5 A
Sirena de alarma alimentada por batería.
15
10 A
Sirena del sistema de alarma.
16
7,5 A
Módulo del volante; Salpicadero; Conector de diagnóstico; Aire acondicionado.
17
20 A
Sistema de audio.
18
–
No utilizado.

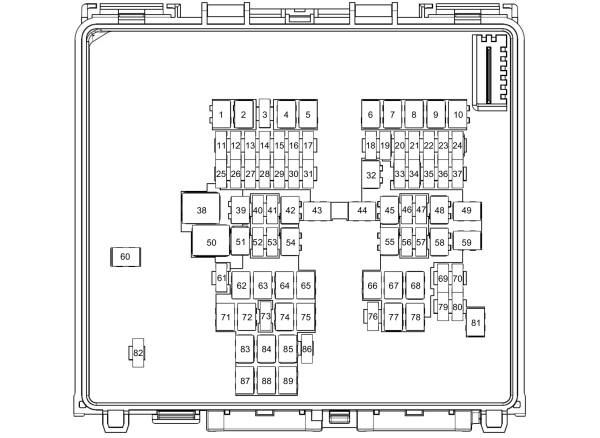

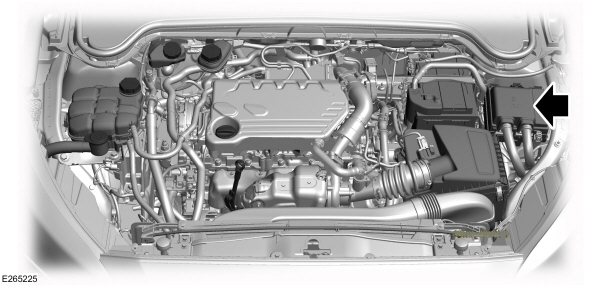

Diagrama de fusibles bajo la cubierta del compartimento del motor
Número
Amperaje [A]
Descripción
Número
Amperaje [A]
Descripción
1
–
No se utiliza.
2
60 A
Calentador de aire de admisión.
3
10 A
Boquillas calefactadas del limpiaparabrisas.
4
40 A
Elemento calefactor del parabrisas en el lado izquierdo.
5
–
No se utiliza.
6
30 A
Motor de arranque.
7
40 A
Calentador de aire de admisión.
8
–
No se utiliza.
9
40 A
Transmisión de doble embrague – Diésel.
60 A
Módulo de control de bujías – Diésel.
10
–
No se utiliza.
11
20 A
Bloqueo de la columna de dirección.
12
10 A
Embrague del aire acondicionado.
13
–
No se utiliza.
14
–
No se utiliza.
15
–
No se utiliza.
16
5 A
Alternador integrado con polea del motor de arranque — MHEV.
17
5 A
Módulo de control de la unidad de potencia.
18
10 A
Volante calefactado integrado.
19
5 A
Sistema de asistencia electrónica a la dirección.
20
7,5 A
Módulo de control de la transmisión.
21
–
No se utiliza.
22
–
No se utiliza.
23
–
No se utiliza.
24
–
No se utiliza.
25
10 A
Bomba de refrigerante; Válvula de drenaje; Bomba de agua.
26
15 A
Válvula de drenaje para vapores de combustible; Sensor de posición del árbol de levas; Sensor de control de presión de inyección de combustible; Válvula electromagnética para el control de la geometría variable de las paletas del turbocompresor; Válvula de derivación del radiador del sistema de recirculación de gases de escape; Válvula electromagnética para el control de la válvula de sobrepresión; Sonda lambda calefactada.
27
20 A
Módulo de control de la unidad de potencia.
28
15 A
Apertura activa de la rejilla de entrada de aire; Bomba de aceite; Compresor del sistema de aire acondicionado; Válvula electromagnética para el control de la válvula de sobrepresión; Sensor de presencia de agua en el combustible.
29
15 A
Bobina de encendido; Condensador de supresión de ruido.
30
10 A
Válvula de sobrepresión del sistema de aire acondicionado.
31
10 A
Módulo de gestión de energía de la batería — MHEV.
32
30 A
Módulo de control de los sistemas de la carrocería.
33
10 A
Sistema de monitoreo de punto ciego; Módulo de control de crucero; Cámara frontal del sistema de asistencia al estacionamiento; Cámara de asistencia al estacionamiento trasera; Módulo de control del sistema de asistencia activa al estacionamiento.
34
10 A
Bomba de fluido de transmisión.
35
10 A
Faros.
36
5 A
Sistema de prevención de bloqueo de ruedas durante el frenado.
37
15 A
Ventilador del intercooler.
38
40 A
Motor del ventilador.
39
–
No se utiliza.
40
10 A
Módulo de gestión de energía de la batería — MHEV.
41
20 A
Asientos calefactados.
42
–
No se utiliza.
43
40 A
Módulo de remolque.
Número
Amperaje [A]
Descripción
44
40 A
Elemento calefactor del parabrisas en el lado derecho.
45
30 A
Módulo de la puerta trasera izquierda.
46
5 A
Ajuste de la posición de los faros.
47
15 A
Amplificador de audio.
48
20 A
Techo practicable.
49
60 A
Bomba del sistema de prevención de bloqueo de ruedas durante el frenado.
50
60 A
Ventilador de refrigeración de alta velocidad.
51
20 A
Bomba de aceite de transmisión.
52
10 A
Conector de diagnóstico.
53
–
No se utiliza.
54
30 A
Módulo de la puerta trasera derecha.
55
30 A
Válvula del sistema de prevención de bloqueo de ruedas durante el frenado.
56
5 A
Interruptor de encendido/apagado de frenos.
57
15 A
Amplificador de audio.
58
–
No se utiliza.
59
40 A
Módulo de control de los sistemas de la carrocería.
60
–
No se utiliza.
61
5 A
Soporte lumbar.
62
–
No se utiliza.
63
–
No se utiliza.
64
–
No se utiliza.
65
–
No se utiliza.
66
–
No se utiliza.
67
–
No se utiliza.
68
20 A
Bomba de combustible.
69
20 A
Calentador de combustible – Diésel.
70
15 A
Inyectores de combustible.
71
–
No se utiliza.
72
–
No se utiliza.
73
5 A
Sensor de lluvia.
74
30 A
Motor del limpiaparabrisas.
75
–
No se utiliza.
76
–
No se utiliza.
77
25 A
Luneta trasera calefactada.
78
–
No se utiliza.
79
20 A
Señal acústica.
80
–
No se utiliza.
81
25 A
Calentador de combustible – Diésel.
82
15 A
Bomba del limpiaparabrisas trasero.
83
20 A
Encendedor de cigarrillos; Tomas de corriente delanteras adicionales.
84
–
No se utiliza.
85
40 A
Ventilador de refrigeración de baja velocidad.
86
20 A
Limpiaparabrisas trasero.
87
–
No se utiliza.
88
–
No se utiliza.
89
–
No se utiliza.
Acerca del Ford Fiesta (1983-2022)
El Ford Fiesta es un automóvil compacto que se fabricó desde 1983 hasta 2022. Este modelo se hizo popular gracias a su fiabilidad, economía y practicidad. A lo largo de su larga historia, pasó por varias generaciones y modernizaciones, ofreciendo diversas opciones de motorización, incluyendo motores de gasolina y diésel. El Ford Fiesta era conocido por su conducción ágil y sus dimensiones compactas, lo que lo hacía ideal para el entorno urbano. Además, su interior ofrecía comodidad y tecnologías modernas que aumentaban el confort y la seguridad de los pasajeros.
Esquema de la caja de fusibles del Ford Fiesta
Esta página muestra el esquema de la caja de fusibles para el modelo Ford Fiesta, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. La caja de fusibles en este modelo se encuentra generalmente debajo del salpicadero en el lado del conductor o en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo y el correcto funcionamiento de sus componentes eléctricos.
Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles.
Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias.
En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
