Ford Mondeo (1992-2022) – caja de fusibles
Diagrama de fusibles y relés – Ford Mondeo
Aplicable a vehículos fabricados en los años:
1992, 1993, 1994, 1995, 1996.
Diagrama de la caja de fusibles en el habitáculo
El bloque de fusibles se encuentra debajo del salpicadero en el lado del conductor.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 19 | 7,5 | Espejos con calefacción |
| 20 | 10 | Motores de limpiaparabrisas |
| 21 | 40 | Elevalunas eléctricos |
| 22 | 7,5 | ABS |
| 23 | 15 | Terminal 15, luces de marcha atrás, inmovilizador, sistema de aire acondicionado, interruptor de intermitentes, boquillas de lavado de parabrisas calefactadas, P/N |
| 24 | 15 | Luces de freno |
| 25 | 20 | Bombillas de repuesto |
| 26 | 20 | Faros antiniebla |
| 27 | 15 | Encendedor de cigarrillos |
| 28 | 30 | Ajuste del asiento, sistema de limpieza de faros |
| 29 | 30 | Calefacción de la luneta trasera |
| 30 | 7,5 | Terminal 15, iluminación interior, señal acústica |
| 31 | 7,5 | Iluminación del salpicadero |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 32 | 7,5 | Radio (terminal 75) |
| 33 | 7,5 | Luces de posición – lado izquierdo |
| 34 | 7,5 | Terminal 30, iluminación interior, ajuste eléctrico de espejos, reloj |
| 35 | 7,5 | Luces de posición – lado derecho |
| 36 | 15 | Radio |
| 37 | 30 | Motor del ventilador de la calefacción |
| 38 | 7,5 | Airbag |
| K1 | Desempañado de la luneta trasera | |
| K14 | Motor del ventilador de la calefacción | |
| K41 | Encendido | |
| K47 | Iluminación interior | |
| K162 | Motor del limpiaparabrisas | |
| V10 | Protección contra polaridad inversa | |

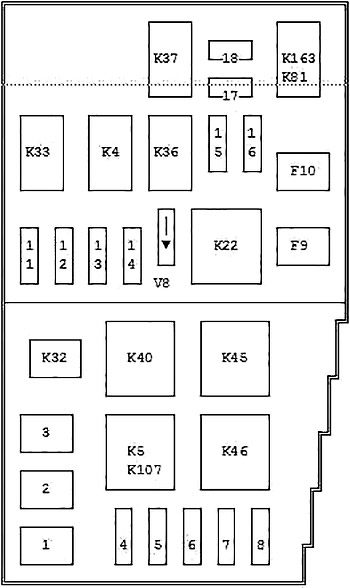

Diagrama de la caja de fusibles en el compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 80 | Alimentación principal del sistema eléctrico del vehículo |
| 2 | 60 | Ventilador de refrigeración del motor |
| 3 | 60 | ABS, calefacción (diésel) |
| 4 | 20 | Encendido, módulo EEC, luces diurnas |
| 5 | 30 | Parabrisas calefactado |
| 6 | 30 | Parabrisas calefactado |
| 7 | 20 | ABS |
| 8 | 30 | Asientos calefactados, calefacción auxiliar |
| 9 | 20 | Control electrónico del motor (EWG) |
| 10 | 20 | Interruptor de encendido, luz de posición |
| 11 | 3 | Memoria PCM |
| 12 | 15 | Sistema de advertencia de bocina y luces de emergencia |
| 13 | 20 | Sensor HEGO |
| 14 | 15 | Bomba de combustible |
| 15 | 10 | Luz de cruce derecha |
| 16 | 10 | Luz de cruce izquierda |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 17 | 10 | Faros de carretera derechos |
| 18 | 10 | Faros de carretera izquierdos |
| K4 | Bomba de combustible | |
| K5 | Luces diurnas | |
| K22 | Motor de arranque | |
| K32 | Aire acondicionado | |
| K33 | Bocina | |
| K36 | Faros de cruce | |
| K37 | Faros de carretera | |
| K40 | Parabrisas calefactado | |
| K45 | Ventilador del radiador | |
| K46 | Ventilador del radiador (alta velocidad) | |
| K81 | PCM (diésel) | |
| K107 | Aire acondicionado (diésel) | |
| K163 | PCM (gasolina) | |
| V8 | Protección contra polaridad inversa | |
Diagrama de fusibles y relés – Ford Mondeo
Aplicable a vehículos fabricados en los años:
1996, 1997, 1998, 1999, 2000.

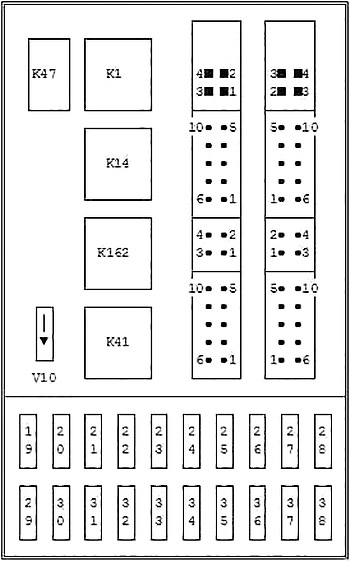

Diagrama de la caja de fusibles en el habitáculo
El bloque de fusibles se encuentra debajo del salpicadero en el lado del conductor.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 19 | 7,5 | Espejos con calefacción |
| 20 | 10 | Motores de limpiaparabrisas |
| 21 | 40 | Elevalunas eléctricos |
| 22 | 7,5 | ABS |
| 23 | 15 | Terminal 15, luces de marcha atrás, inmovilizador, sistema de aire acondicionado, interruptor de intermitentes, boquillas de limpiaparabrisas calefactadas, P/N |
| 24 | 15 | Luces de freno |
| 25 | 20 | Conector de diagnóstico, cierre centralizado |
| 26 | 20 | Faros antiniebla |
| 27 | 15 | Encendedor de cigarrillos |
| 28 | 30 | Ajuste del asiento, sistema de limpieza de faros |
| 29 | 30 | Calefacción de la luneta trasera |
| 30 | 7,5 | Terminal 15, iluminación interior, señal acústica |
| 31 | 7,5 | Iluminación del salpicadero |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 32 | 7,5 | Radio (terminal 75) |
| 33 | 7,5 | Luces de posición – lado izquierdo |
| 34 | 7,5 | Terminal 30, iluminación interior, ajuste eléctrico de espejos, reloj |
| 35 | 7,5 | Luces de posición – lado derecho |
| 36 | 15 | Radio |
| 37 | 30 | Motor del ventilador de la calefacción |
| 38 | 7,5 | Airbag |
| Relés | ||
| K1 | Desempañado de la luneta trasera | |
| K14 | Motor del ventilador de la calefacción | |
| K41 | Encendido | |
| K47 | Iluminación interior | |
| K162 | Motor del limpiaparabrisas | |
| Diodo | ||
| V10 | Protección contra tensión inversa | |
Caja de fusibles en el compartimento del motor
Diagrama (hasta 09/1999)
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 80 | Alimentación principal del sistema eléctrico del vehículo |
| 2 | 60 | Ventilador de refrigeración del motor |
| 3 | 60 | ABS, calefacción (diésel) |
| 4 | 20 | Arranque, módulo EEC, luces diurnas |
| 5 | 30 | Parabrisas calefactado |
| 6 | 30 | Parabrisas calefactado |
| 7 | 20 | ABS |
| 8 | 30 | Asientos calefactados, calefacción auxiliar |
| 9 | 20 | Control electrónico del motor (EWG) |
| 10 | 20 | Interruptor de encendido, luz de posición |
| 11 | 3 | Memoria PCM |
| 12 | 15 | Sistema de advertencia de bocina y luces de emergencia |
| 13 | 20 | Sensor HEGO |
| 14 | 15 | Bomba de combustible |
| 15 | 10 | Luz de cruce derecha |
| 16 | 10 | Luz de cruce izquierda |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 17 | 10 | Faros de carretera derechos |
| 18 | 10 | Faros de carretera izquierdos |
| Relés | ||
| K4 | Bomba de combustible | |
| K5 | Luces diurnas | |
| K22 | Motor de arranque | |
| K32 | Aire acondicionado | |
| K33 | Bocina | |
| K36 | Faros de cruce | |
| K37 | Faros de carretera | |
| K40 | Parabrisas calefactado | |
| K45 | Ventilador del radiador | |
| K46 | Ventilador del radiador (alta velocidad) | |
| K81 | PCM (diésel) | |
| K163 | PCM (gasolina) | |
| Diodo | ||
| V8 | Protección contra tensión inversa | |

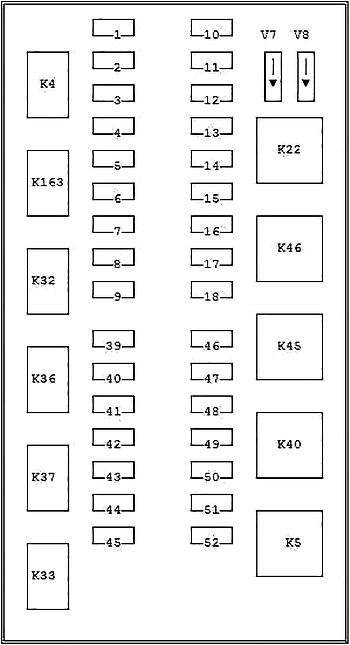

Diagrama (desde 09.1999)
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | — | No se utiliza |
| 2 | 7,5 | Generador |
| 15 | desde 01/00: Generador | |
| 3 | 20 | Calefacción auxiliar |
| 4 | 15 | Alimentación GLP |
| 5 | 15 | Inyección GLP |
| 6 | 3 | Memoria PCM, WFS |
| 7 | 20 | Bocina |
| 8 | 5 | Control del motor GLP |
| 9 | 15 | Bomba de combustible |
| 10 | 7,5 | Control electrónico del motor |
| 11 | 20 | Encendido, luces diurnas |
| 12 | — | No se utiliza |
| 13 | 20 | Sensor HEGO |
| 14 | — | No se utiliza |
| 15 | 7,5 | Luz de cruce derecha |
| 16 | 7,5 | Luz de cruce izquierda |
| 17 | 7,5 | Luz de carretera derecha |
| 18 | 7,5 | Luz de carretera izquierda |
| 39 | — | No se utiliza |
| 40 | 20 | Interruptor de encendido, luz de posición |
| 41 | 20 | Control electrónico del motor |
| 42 | 40 | Motor del ventilador de la calefacción |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 43 | — | No se utiliza |
| 44 | — | No se utiliza |
| 45 | 40 | Relé de arranque |
| 46 | 30 | Parabrisas calefactado |
| 47 | 30 | Parabrisas calefactado |
| 48 | — | No se utiliza |
| 49 | 60 | Ventilador de refrigeración del motor |
| 50 | — | No se utiliza |
| 51 | 60 | ABS |
| 52 | 60 | Caja de fusibles en el habitáculo |
| Relés | ||
| K4 | Bomba de combustible | |
| K5 | Luces diurnas | |
| K22 | Motor de arranque | |
| K32 | Aire acondicionado | |
| K33 | Bocina | |
| K36 | Faros de cruce | |
| K37 | Faros de carretera | |
| K40 | Parabrisas calefactado | |
| K45 | Ventilador del radiador | |
| K46 | Ventilador del radiador (alta velocidad) | |
| K163 | Control electrónico del motor | |
| Diodo | ||
| V7 | Diodo del compresor | |
| V8 | Diodo del relé del motor de arranque | |
Ford Mondeo (01.02.2007-19.08.2007) – diagrama de la caja de fusibles
Año de fabricación: 2007
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Mondeo (01.02.2007-19.08.2007) es el fusible F7 en la caja de fusibles del habitáculo.
Caja de fusibles en el habitáculo (caja de fusibles central).
Volante a la izquierda
B Volante a la derecha
| Nº | Amp [A] | Descripción |
| F1 | 7,5 | Módulo del volante |
| F2 | 5 | Grupo |
| F3 | 10 | Luces interiores |
| F4 | 5 | Inmovilizador del motor |
| F5 | 7,5 | Control de crucero adaptativo (ACC) |
| F6 | 5 | Sensor de lluvia |
| F7 | 20 | Encendedor de cigarrillos |
| F8 | 10 | Alimentación para desbloqueo de la tapa del combustible |
| F9 | 15 | Limpiaparabrisas trasero |
| F10 | 15 | Limpiaparabrisas delantero |
| F11 | 10 | Alimentación para apertura del maletero |
| F12 | 10 | Alimentación para el cierre de la tapa del combustible |
| F13 | 20 | Bomba de combustible |
| F13 | 7,5 | Bomba de combustible (2,2 l Duratorq-TDCi Norma V). |
| F14 | 5 | Receptor de frecuencia para mando a distancia; Sensor de movimiento interior. |
| F15 | 5 | Llave de encendido |
| F 16 | 5 | Señal acústica de reserva (sistema de alarma); OBD II (diagnóstico del ordenador del vehículo). |
| F17 | 5 | Dispositivo de activación de vibración del volante |
| F18 | 10 | Alimentación SRS (airbag) |
| F19 | 7,5 | ABS; Sensor de desviación de dirección (ESP); Freno de estacionamiento eléctrico (EPB); Alimentación del pedal del acelerador. |
| F20 | 7,5 | Alimentación electrónica; Fusible electrónico; Espejo con atenuación automática; Advertencia de salida de carril. |
| F21 | 5 | Alimentación de la radio |
| F22 | 5 | Interruptor de luces de freno |
| F23 | 20 | Techo practicable |
| F24 | 30 | Alimentación del módulo de aire acondicionado y columna de dirección. |

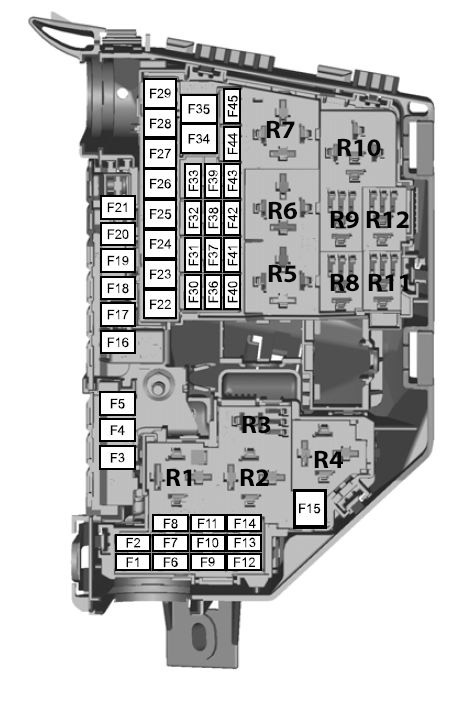

Caja de fusibles en el compartimento del motor.
| Número | Amp [A] | Descripción |
| F1 | 10 | Módulo de control de la transmisión (AWF21) |
| F1 | 15 | Módulo de control de la transmisión (MPS6) |
| F2 | 5 | Monitorización de bujías incandescentes (motores diésel) |
| F2 | 5 | Monitorización de bujías incandescentes del evaporador (2,0 l Duratorq-TDCi Norma V y 2,2 l Duratorq-TDCi Norma V). |
| F3 | 70 | Ventilador de refrigeración del motor – doble ventilador (2,3 l Duratec-HE y 2,2 l Duratorq-TDCi automático). |
| 80 | Dirección asistida electrohidráulica (EHPAS) (1,6 l Duratec-16V Ti-VCT Norma V, 1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norma V y 2,0 l Duratorq-TDCi Norma V) | |
| F4 | 60 | Bujía incandescente |
| F5 | 60 | Ventilador de refrigeración del motor (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq -TDCi, manual, 1,6 l Duratec-16V Ti-VCT Norma V, 2,0 l Duratec-HE, 2,3 l Duratec-HE, 2,0 l EcoBoost SCTi) |
| F5 | 70 | Ventilador de refrigeración del motor – doble ventilador (1,6 l EcoBoost SCTi) |
| F6 | 7,5 | Sensor HEGO (1,6 l Duratorq-TDCi) |
| F6 | 10 | Sensores HEGO 1; sensor CMS; sensor de oxígeno (control del motor). |
| F6 | 20 | Bujía incandescente del evaporador (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V). |
| F7 | 5 | Relé de bobinas |
| F8 | 10 | Módulo de control del sistema de transmisión, dosificador de combustible, Sensor MAF; Válvula de control de presión en la línea de combustible (control del motor). |
| F8 | 20 | Módulo de control del grupo motor (2,0 l EcoBoost SCTi y 2,0 l Duratorq-TDCi Norma V). |
| F8 | 15 | Módulo de control del grupo motor (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi y 2,2 l Duratorq-TDCi Norma V) |
| F9 | 10 | Sensor MAF; Inyectores de combustible; Válvula de admisión variable; Válvula de escape variable; Bobinas de encendido (control del motor) |
| F9 | 5 | Evaporador de la bomba de combustible (2,0 l Duratorq-TDCi Norma V) |
| F9 | 7,5 | Sensor MAF; Válvula de bypass EGR; Bomba de combustible del evaporador (2,2 l Duratorq-TDCi Norma V) (control del motor). |
| F9 | 7,5 | Válvula de escape; Sensor TMAF; Apertura activa de la parrilla; Válvula de bypass; Bobina de relé; Trabajo auxiliar; Bomba de agua (1,6 l EcoBoost SCTi). |
| F10 | 10 | Módulo de control del motor (2,0 l Duratorq-TDCi, 1,6 l Duratec-16V Ti-VCT Norma V) |
| F10 | 7,5 | Función auxiliar, bomba de agua (1,6 l EcoBoost SCTi). |
| F11 | 10 | Válvula PCV; Válvula VCV; Sensor de agua en el combustible; Válvula de escape acústica; Válvula de control de remolino; Válvula de admisión variable; Válvula EGR; Válvula de control de aceite IVVT (control del motor); Sensor T.MAF; Válvula de distribución variable de escape; Apertura activa de la parrilla; Válvula de purga del depósito; Válvula de control del turbo; Válvula de escape (control del motor). |
| F11 | 10 | Válvula de control del turbo; Sensor MAF; Apertura activa de la parrilla; Válvula EGR; Válvula VCV (1,6 l Duratorq-TDCi). |
| F11 | 5 | Sensor MAF; Sensor de agua en el combustible; Apertura activa de la parrilla; Válvula de dosificación de admisión (2,0 l Duratorq-TDCi Norma V). |
| F11 | 7,5 | Presión en la línea de combustible; Dosificador de combustible; Evaporador de la bomba de combustible; Apertura activa de la parrilla (2,2 l Duratorq-TDCi Norma V). |
| F11 | 10 | Válvula de control del turbocompresor; Válvula de distribución variable de admisión; Válvula de distribución variable de escape; Válvula de purga del depósito; Válvula de bypass eléctrica (1,6 l EcoBoost SCTi). |
| F12 | 15 | Bobinas de encendido (1,6 l EcoBoost SCTi y 2,0 l EcoBoost SCTi). |
| F12 | 10 | Bobina del conector; Válvula de purga del depósito; Interruptor de presión de la dirección asistida (control del motor) |
| F12 | 10 | Válvula EGR; Control variable del turbo (2,0 l Duratorq-TDCi) |
| F12 | 5 | Bobinas de relé (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V y 1,6 l Duratorq-TDCi). |
| F13 | 15 | Aire acondicionado |
| F14 | 15 | Calentador del filtro de combustible (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V y 1,6 l Duratorq-TDCi). |
| F14 | 10 | Sensor HEGO (2,2 l Duratorq-TDCi Norma V). |
| F15 | 40 | Relé de arranque |
| F 16 | 80 | Calentador auxiliar de combustible (PTC) |
| F17 | 60 | Alimentación de la caja de fusibles central A |
| F18 | 60 | Alimentación de la caja de fusibles central B |
| F19 | 60 | Alimentación de la caja de fusibles trasera C |
| F20 | 60 | Alimentación de la caja de fusibles trasera D |
| F21 | 30 | VQM / otros de VQM: cuadro/audio/AC/FLR |
| F22 | 30 | Módulo del limpiaparabrisas delantero |
| F23 | 30 | Luneta trasera calefactada |
| F24 | 30 | Lavafaros |
| F25 | 30 | Válvulas ABS |
| F26 | 40 | Bomba ABS |
| F27 | 25 | Calentador de combustible |
| F28 | 40 | Ventilador del calentador |
| F29 | – | No utilizado |
| F30 | 5 | Alimentación ABS 30 |
| F31 | 15 | Bocina |
| F32 | 5 | Calentador de combustible – mando a distancia |
| F33 | 5 | Módulo del interruptor de luces; Bobinas de la caja de fusibles en el compartimento del motor, |
| F34 | 40 | Parabrisas calefactado (lado izquierdo) |
| F35 | 40 | Parabrisas calefactado (lado derecho) |
| F36 | 15 | Alimentación del limpiaparabrisas trasero 15 |
| F37 | 7,5 | Boquillas calefactadas del lavaparabrisas delantero/FLR + FSM KL15 |
| F38 | 10 | Alimentación PCM/TCM/EHPAS 15 |
| F39 | 15 | Sistema de iluminación frontal adaptativa (AFS) |
| F40 | 5 | Módulo de nivelación de faros/AFS |
| F41 | 20 | Salpicadero |
| F42 | 5 | Cuadro de instrumentos IP |
| F43 | 15 | Módulo de audio / BVC / módulo DAB |
| F44 | 5 | AC automático / AC manual |
| F45 | 5 | FLR (Start/Stop) |
| Relé | Descripción |
| R1 | Relé de arranque |
| R2 | Relé PCM |
| R3 | Relé del compresor del aire acondicionado |
| R4 | Relé de bujías incandescentes (motores diésel); Válvula de purga (1,6 Duratec-16V Ti-VCT) |
| R5 | Relé del ventilador de refrigeración |
| R6 | Parabrisas calefactado |
| R7 | 15 relés |
| R8 | Relé del limpiaparabrisas intermitente delantero |
| R9 | Relé de la bocina |
| R10 | Relé de la bomba del lavaparabrisas |
| R11 | Relé de encendido/apagado del limpiaparabrisas delantero |
| R12 | Relé de bloqueo de arranque de la transmisión automática |
Caja de fusibles trasera.
| Nº | Amp [A] | Descripción |
| FA1 | 25 | Módulo de puerta (delantera izquierda) (subir/bajar cristal, cierre centralizado, espejo plegable eléctrico, espejo calefactado) |
| FA2 | 25 | Módulo de puerta (delantera derecha) (subir/bajar cristal, cierre centralizado, espejo plegable eléctrico, espejo calefactado) |
| FA3 | 25 | Módulo de puerta (trasera izquierda) (subir/bajar cristal) |
| FA4 | 25 | Módulo de puerta (trasera derecha) (subir/bajar cristal) |
| FA5 | 10 | Cierre trasero (sin módulos de puertas traseras) |
| FA6 | 15 | Toma de corriente adicional |
| FA7 | 5 | Relé de bobinas |
| FA8 | 20 | Módulo de vehículo sin llave |
| FA9 | 5 | Relé de bobinas VQM (Start/Stop) |
| FA10 | – | No se utiliza |
| FA11 | 20 | Accesorios, módulo de remolque |
| FA12 | 30 | Asiento del conductor eléctrico |
| FB1 | – | No se utiliza |
| FB2 | 15 | Módulo de suspensión |
| FB3 | 15 | Asiento del conductor calefactado |
| FB4 | 15 | Asiento del pasajero delantero calefactado |
| FB5 | 15 | Asiento trasero izquierdo calefactado |
| FB6 | – | No se utiliza |
| FB7 | 15 | Asiento trasero derecho calefactado |
| FB8 | 5 | Asistencia al estacionamiento, BLIS |
| FB9 | 30 | Asiento del pasajero delantero eléctrico |
| FB10 | 10 | Señal acústica antirrobo |
| FB11 | – | No se utiliza |
| FB12 | – | No se utiliza |
| FC1 | – | No se utiliza |
| FC2 | – | No se utiliza |
| FC3 | – | No se utiliza |
| FC4 | – | No se utiliza |
| FC5 | 20 | Vehículos sin llave |
| FC6 | – | No se utiliza |
| FC7 | 5 | Módulo de función de memoria del asiento |
| FC8 | 7,5 | Sistema de entretenimiento para asientos traseros/cambiador de CD |
| FC9 | 20 | Amplificador de audio |
| FC10 | 10 | Sistema de audio Sony |
| FC11 | – | No se utiliza |
| FC12 | – | No se utiliza |
Ford Mondeo (20.08.2007 – 03.02.2008) – diagrama de fusibles
Año de fabricación: 2007, 2008.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Fiesta (2008-07-21-2009-01-04) es el fusible F7 en la caja de fusibles del habitáculo.
Caja de fusibles en el habitáculo (caja de fusibles central).
Volante a la izquierda
B Volante a la derecha
| Nº | Amp [A] | Descripción |
| F1 | 7,5 | Módulo del volante |
| F2 | 5 | Grupo |
| F3 | 10 | Luces interiores |
| F4 | 5 | Inmovilizador del motor |
| F5 | 7,5 | Control de crucero adaptativo (ACC) |
| F6 | 5 | Sensor de lluvia |
| F7 | 20 | Encendedor de cigarrillos |
| F8 | 10 | Alimentación para desbloqueo de la tapa del combustible |
| F9 | 15 | Lavado de parabrisas delantero y trasero |
| F10 | 15 | Lavado de parabrisas delantero |
| F11 | 10 | Alimentación para desbloqueo del maletero |
| F12 | 10 | Alimentación para el cierre de la tapa del combustible |
| F13 | 20 | Bomba de combustible |
| F13 | 7,5 | Bomba de combustible (2,2 l Duratorq-TDCi Norma V) |
| F14 | 5 | Receptor de frecuencia para mando a distancia; Sensor de movimiento interior |
| F15 | 5 | Llave de encendido |
| F16 | 5 | Señal acústica de reserva (sistema de alarma); OBD II (diagnóstico del ordenador). |
| F17 | 5 | Dispositivo de arranque de vibración del volante |
| F18 | 10 | Alimentación SRS (airbag) |
| F19 | 7,5 | ABS; Sensor de ángulo de dirección (ESP); Freno de estacionamiento eléctrico (EPB); Alimentación del pedal del acelerador. |
| F20 | 7,5 | Alimentación electrónica; Fusible electrónico; Espejo auto-atenuante; Advertencia de salida de carril. |
| F21 | 5 | Alimentación de la radio |
| F22 | 5 | Interruptor de luces de freno |
| F23 | 20 | Techo practicable |
| F24 | 30 | Alimentación del módulo de aire acondicionado y columna de dirección. |
Diagrama de fusibles en el compartimento del motor.
| Número | Amp [A] | Descripción |
| F1 | 10 | Módulo de control de la transmisión (AWF21) |
| F1 | 15 | Módulo de control de la transmisión (MPS6) |
| F2 | 5 | Monitorización de bujías incandescentes (motores diésel) |
| F2 | 5 | Monitorización de bujías incandescentes del evaporador (2,0 l Duratorq-TDCi Norma V y 2,2 l Duratorq-TDCi Norma V). |
| F3 | 70 | Ventilador de refrigeración del motor – doble ventilador (2,3 l Duratec-HE y 2,2 l Duratorq-TDCi automático) |
| 80 | Dirección asistida electrohidráulica (EHPAS) (1,6 l Duratec-16V Ti-VCT Norma V, 1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norma V y 2,0 l Duratorq-TDCi Norma V). | |
| F4 | 60 | Bujías incandescentes |
| F5 | 60 | Ventilador de refrigeración del motor (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi, manual, 1,6 l Duratec-16V Ti-VCT Norma V, 2,0 l Duratec-HE, 2,3 l Duratec-HE, 2,0 l EcoBoost SCTi) |
| F5 | 70 | Ventilador de refrigeración del motor – doble ventilador (1,6 l EcoBoost SCTi) |
| F6 | 7,5 | Sensor HEGO (1,6 l Duratorq-TDCi) |
| F6 | 10 | Sensores HEGO 1; Sensor CMS; Sensor de oxígeno (control del motor). |
| F6 | 20 | Bujía incandescente del evaporador (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V) |
| F7 | 5 | Relé de bobinas |
| F8 | 10 | Módulo de control del sistema de transmisión; Dosificador de combustible; Sensor MAF; Válvula de control de presión en la línea de combustible (control del motor). |
| F8 | 20 | Módulo de control del tren motriz (2,0 l EcoBoost SCTi y 2,0 l Duratorq-TDCi Norma V) |
| F8 | 15 | Módulo de control del tren motriz (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi y 2,2 l Duratorq-TDCi Norma V). |
| F9 | 10 | Sensor MAF; Inyectores de combustible; Válvula de admisión variable; Válvula de escape variable; Bobinas de encendido (control del motor) |
| F9 | 5 | Evaporador de la bomba de combustible (2,0 l Duratorq-TDCi Norma V) |
| F9 | 7,5 | Sensor MAF; Válvula de bypass EGR; Bomba de combustible del evaporador (2,2 l Duratorq-TDCi Norma V) (control del motor). |
| F9 | 7,5 | Válvula de escape; Sensor TMAF; Apertura activa de la parrilla; Válvula de bypass; Bobina de relé; Función auxiliar; Bomba de agua (1,6 l EcoBoost SCTi). |
| F10 | 10 | Módulo de control del motor (2,0 l Duratorq-TDCi, 1,6 l Duratec-16V Ti-VCT Norma V) |
| F10 | 7,5 | Función adicional, bomba de agua (1,6 l EcoBoost SCTi). |
| F11 | 10 | Válvula PCV; Válvula VCV; Sensor de agua en el combustible; Válvula de escape acústica; Válvula de control de remolino; Válvula de admisión variable; Válvula EGR; Válvula de control de aceite IVVT (control del motor); Sensor T.MAF; Válvula de distribución variable de escape; Apertura activa de la parrilla; Válvula de purga del depósito; Válvula de control del turbo; Válvula de escape (control del motor). |
| F11 | 10 | Válvula de control del turbo; Sensor MAF; Apertura activa de la parrilla; Válvula EGR; Válvula VCV (1,6 l Duratorq-TDCi). |
| F11 | 5 | Sensor MAF; Sensor de agua en el combustible; Apertura activa de la parrilla; Válvula de dosificación de admisión (2,0 l Duratorq-TDCi Norma V). |
| F11 | 7,5 | Presión en la línea de combustible; Dosificador de combustible; Evaporador de la bomba de combustible; Apertura activa de la parrilla (2,2 l Duratorq-TDCi Norma V). |
| F11 | 10 | Válvula de control del turbocompresor; Válvula de distribución variable de admisión; Válvula de distribución variable de escape; Válvula de purga del depósito; Válvula de bypass eléctrica (1,6 l EcoBoost SCTi). |
| F12 | 15 | Bobinas de encendido (1,6 l EcoBoost SCTi y 2,0 l EcoBoost SCTi) |
| F12 | 10 | Bobina del conector; Válvula de purga del depósito; Interruptor de presión de la dirección asistida (control del motor). |
| F12 | 10 | Válvula EGR; Control variable del turbo (2,0 l Duratorq-TDCi). |
| F12 | 5 | Bobinas de relé (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V y 1,6 l Duratorq-TDCi). |
| F13 | 15 | Aire acondicionado |
| F14 | 15 | Calentador del filtro de combustible diésel (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V y 1,6 l Duratorq-TDCi) |
| F14 | 10 | Sensor HEGO (2,2 l Duratorq-TDCi Norma V) |
| F15 | 40 | Relé de arranque |
| F 16 | 80 | Calentador adicional de combustible diésel (PTC) |
| F17 | 60 | Alimentación de la caja de fusibles central A |
| F18 | 60 | Alimentación de la caja de fusibles central B |
| F19 | 60 | Alimentación de la caja de fusibles trasera C |
| F20 | 60 | Alimentación de la caja de fusibles trasera D |
| F21 | 30 | VQM / otros que VQM: cuadro de instrumentos / audio / aire acondicionado / FLR |
| F22 | 30 | Módulo del limpiaparabrisas delantero |
| F23 | 30 | Luneta trasera calefactada |
| F24 | 30 | Lavafaros |
| F25 | 30 | Válvulas ABS |
| F26 | 40 | Bomba ABS |
| F27 | 25 | Calentador de combustible |
| F28 | 40 | Ventilador del calentador |
| F29 | – | No utilizado |
| F30 | 5 | Alimentación ABS 30 |
| F31 | 15 | Bocina |
| F32 | 5 | Calentador de combustible; Mando a distancia. |
| F33 | 5 | Módulo del interruptor de luces; Bobinas de la caja de fusibles en el compartimento del motor. |
| F34 | 40 | Parabrisas calefactado (lado izquierdo) |
| F35 | 40 | Parabrisas calefactado (lado derecho) |
| F36 | 15 | Alimentación del limpiaparabrisas trasero 15 |
| F37 | 7,5 | Boquillas calefactadas del lavaparabrisas delantero / FLR + FSM KL15. |
| F38 | 10 | Alimentación PCM / TCM / EHPAS 15 |
| F39 | 15 | Sistema de iluminación frontal adaptativa (AFS) |
| F40 | 5 | Módulo de nivelación de faros / AFS |
| F41 | 20 | Salpicadero |
| F42 | 5 | Cuadro de instrumentos IP |
| F43 | 15 | Módulo de audio / BVC / módulo DAB |
| F44 | 5 | AC automático / AC manual |
| F45 | 5 | FLR (Start Stop) |
| Nº | Descripción |
| R1 | Relé de arranque |
| R2 | Relé PCM |
| R3 | Relé del embrague del aire acondicionado |
| R4 | Relé de bujías incandescentes (motores diésel); Válvula de purga (1,6 Duratec-16V Ti-VCT). |
| R5 | Relé del ventilador de refrigeración |
| R6 | Parabrisas calefactado |
| R7 | 15 relés |
| R8 | Relé de funcionamiento intermitente del limpiaparabrisas delantero. |
| R9 | Relé de la bocina |
| R10 | Relé de la bomba del lavaparabrisas |
| R11 | Relé de encendido/apagado del limpiaparabrisas delantero. |
| R12 | Relé de bloqueo de arranque de la transmisión automática |

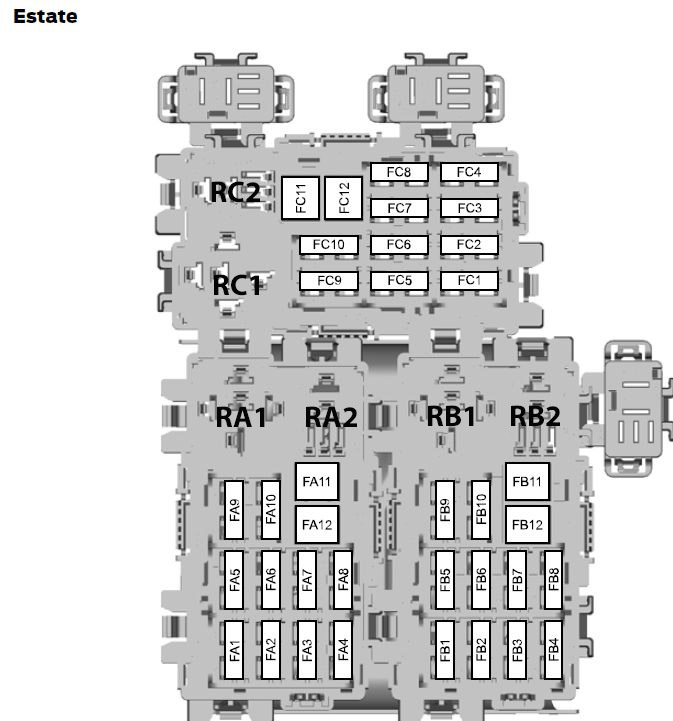

Caja de fusibles trasera.
| Número | Amp [A] | Descripción |
| FA1 | 25 | Módulo de puerta (delantera izquierda) (subir/bajar ventana, cierre centralizado, espejo plegable eléctrico, espejo calefactado) |
| FA2 | 25 | Módulo de puerta (delantera derecha) (subir/bajar ventana, cierre centralizado, espejo plegable eléctrico, espejo calefactado). |
| FA3 | 25 | Módulo de puerta (trasera izquierda) (subir/bajar ventana) |
| FA4 | 25 | Módulo de puerta (trasera derecha) (subir/bajar ventana) |
| FA5 | 10 | Bloqueo trasero (sin módulos de puertas traseras) |
| FA6 | 15 | Alimentación adicional presente |
| FA7 | 5 | Relé de bobina |
| FA8 | 20 | Módulo de vehículo sin llave |
| FA9 | 5 | Relé de bobina VQM (Start Stop) |
| FA10 | – | No utilizado |
| FA11 | 20 | Accesorios, módulo de remolque |
| FA12 | 30 | Asiento del conductor eléctrico |
| FB1 | – | No utilizado |
| FB2 | 15 | Módulo de suspensión |
| FB3 | 15 | Asiento del conductor calefactado |
| FB4 | 15 | Asiento del pasajero delantero calefactado |
| FB5 | 15 | Asiento trasero izquierdo calefactado |
| FB6 | – | No se utiliza |
| FB7 | 15 | Asiento trasero derecho calefactado |
| FB8 | 5 | Asistencia al estacionamiento, BLIS |
| FB9 | 30 | Asiento del pasajero delantero eléctrico |
| FB10 | 10 | Señal acústica antirrobo |
| FB11 | – | No se utiliza |
| FB12 | – | No se utiliza |
| FC1 | – | No se utiliza |
| FC2 | – | No se utiliza |
| FC3 | – | No se utiliza |
| FC4 | – | No se utiliza |
| FC5 | 20 | Vehículos sin llave |
| FC6 | – | No se utiliza |
| FC7 | 5 | Módulo de función de memoria del asiento |
| FC8 | 7,5 | Sistema de entretenimiento para asientos traseros/cambiador de CD. |
| FC9 | 20 | Amplificador de audio |
| FC10 | 10 | Sistema de audio Sony |
| FC11 | – | No se utiliza |
| FC12 | – | No se utiliza |
Diagrama de fusibles y relés – Ford Mondeo
Aplicable a vehículos fabricados en los años:
2010, 2011, 2012, 2013, 2014.
El fusible del encendedor de cigarrillos (tomas de corriente) en el Ford Mondeo es el fusible F7 (encendedor) en el panel de fusibles del salpicadero y el fusible FA6 (toma de corriente auxiliar) en el panel de fusibles trasero.
Panel de fusibles en el habitáculo
Se encuentra debajo de la guantera.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| F1 | 7,5 | Módulo del volante |
| F2 | 5 | Salpicadero |
| F3 | 10 | Luces interiores |
| F4 | 5 | Inmovilizador del motor |
| F5 | 7,5 | Control de crucero adaptativo (ACC) |
| F6 | 5 | Sensor de lluvia |
| F7 | 15 | Encendedor |
| F8 | 10 | Alimentación de desbloqueo de la tapa del depósito |
| F9 | 15 | Limpiaparabrisas delantero – trasero |
| F10 | 15 | Limpiaparabrisas delantero – delantero |
| F11 | 10 | Alimentación de desbloqueo del maletero |
| Número | Amperios [A] | Descripción |
|---|---|---|
| F12 | 10 | Alimentación del bloque de la tapa del depósito |
| F13 | 20 | Bomba de combustible |
| F14 | 5 | Receptor de mando a distancia, sensor de movimiento interior |
| F15 | 5 | Encendido |
| F 16 | 5 | Sistema de señalización de emergencia (sistema de alarma), OBD II (diagnóstico del ordenador de a bordo) |
| F17 | 5 | Activador de vibración del volante |
| F18 | 10 | Alimentación SRS (airbag) |
| F19 | 7,5 | ABS, sensor de inclinación (ESP), freno de estacionamiento eléctrico (EPB), alimentación del pedal del acelerador |
| F20 | 7,5 | Alimentación electrónica, fusible electrónico, espejo auto-atenuante, advertencia de salida de carril |
| F21 | 15 | Sistema de audio (incluido el control por voz) |
| F22 | 5 | Interruptor de luces de freno |
| F23 | 20 | Techo practicable |
| F24 | 5 | Columna de dirección, módulo de aire acondicionado |
Panel de fusibles en el compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| F1 | 10 | Módulo de control de la transmisión (AWF21) |
| F1 | 15 | Módulo de control de la transmisión (MPS6) |
| F2 | 5 | Monitorización de bujías incandescentes (motores diésel) |
| F2 | 5 | Monitorización de bujías incandescentes del evaporador (2,0 l Duratorq-TDCi Fase V) |
| F3 | 70 | Ventilador de refrigeración del motor – doble ventilador (2,3 l Duratec-FIE) |
| F3 | 80 | Dirección asistida electrohidráulica (EHPAS) (2,0 l Duratorq-TDCi) |
| F4 | 60 | Bujías incandescentes |
| F5 | 60 | Ventilador de refrigeración del motor |
| F6 | 10 | Sensores HEGO 1 (control del motor), fases variables de distribución (control del motor), sensor CMS, sensor de oxígeno |
| F6 | 20 | Bujía incandescente del evaporador |
| F7 | 5 | Bobinas de relé |
| F8 | 10 | Módulo de control del sistema de transmisión |
| F8 | 20 | Módulo de control del sistema de transmisión (2,0 l Duratorq-TDCi Fase V) |
| F9 | 10 | Sensor MAF, válvula de control de remolino, inyectores de combustible, calentador CCV PTC, válvula de admisión variable, válvula de escape variable (control del motor) |
| F9 | 5 | Evaporador de la bomba de combustible (2,0 l Duratorq-TDCi Fase V) |
| F10 | 10 | Módulo de control del motor |
| F11 | 10 | Válvula PCV, válvula VCV, sensor de agua en el combustible, válvula de purga sónica, válvula de control de remolino, válvula de entrada variable, válvula EGR, válvula de control de aceite IWT (control del motor) |
| F11 | 5 | Sensor MAF, sensor de agua en el combustible (2,0 l Duratorq-TDCi Fase V), obturador activo de la parrilla |
| F12 | 10 | Válvula EGR, válvula de control variable del turbocompresor, bobina en la tapa; Válvula de purga del canister, interruptor de presión de la dirección asistida (control del motor) |
| F12 | 5 | Bobinas de relé (2,0 l Duratorq-TDCi Fase V) |
| F13 | 15 | Relé del aire acondicionado |
| F14 | 15 | Calentador del filtro de combustible (2,0 l Duratorq-TDCi Fase V) |
| F14 | 20 | Bomba de vacío de freno |
| F14 | 10 | Sensores HEGO (2,2L Duratorq-TDCi Fase V) |
| F15 | 40 | Relé de arranque |
| F 16 | 80 | Calentador adicional de diésel (PTC) |
| F17 | 60 | Fuente de alimentación central del panel de fusibles A |
| Número | Amperios [A] | Descripción |
|---|---|---|
| F18 | 60 | Alimentación del panel de fusibles central B |
| F19 | 60 | Alimentación del panel de fusibles trasero C |
| F20 | 60 | Alimentación del panel de fusibles trasero D |
| F21 | – | No se utiliza |
| F22 | 30 | Módulo del limpiaparabrisas |
| F23 | 30 | Luneta trasera calefactada |
| F24 | 30 | Iluminación de faros |
| F25 | 30 | Válvulas ABS |
| F26 | 40 | Bomba ABS |
| F27 | 30 | Calentador de combustible |
| F28 | 40 | Ventilador del calentador |
| F29 | – | No se utiliza |
| F30 | – | No se utiliza |
| F31 | 15 | Bocina |
| F32 | 5 | Calentador de combustible – mando a distancia |
| F33 | 5 | Módulo del interruptor de luces, bobinas del panel de fusibles en el compartimento del motor |
| F34 | 40 | Parabrisas calefactado (lado izquierdo) |
| F35 | 40 | Parabrisas calefactado (lado derecho) |
| F36 | 5 | ABS |
| F37 | 10 | Boquillas calefactadas de los limpiaparabrisas delanteros |
| F38 | 5 | Control de crucero adaptativo (ACC) |
| F39 | 15 | Sistema de iluminación frontal adaptativa (AFS) |
| F40 | – | No se utiliza |
| F41 | 20 | Panel de instrumentos |
| F42 | 10 | Módulo de control del motor, módulo de control de la transmisión, dirección asistida electrohidráulica (EHPAS) 15 alimentación. |
| F43 | 5 | Ajuste de la posición de los faros, sistema de iluminación frontal adaptativa (AFS) |
| F44 | – | No se utiliza |
| F45 | 15 | Limpiaparabrisas trasero |
Caja de fusibles en el maletero
Posición de la caja de fusibles
5 puertas: Retire la cubierta a la izquierda del maletero.
Familiar: Suelte los clips y retire la cubierta a la izquierda del maletero.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| FA1 | 25 | Módulo de puerta (delantera izquierda) (ventana arriba/abajo, cierre centralizado, espejo plegable eléctrico, espejo calefactable) |
| FA2 | 25 | Módulo de puerta (delantera derecha) (ventana arriba/abajo, cierre centralizado, espejo plegable eléctrico, espejo calefactable) |
| FA3 | 25 | Módulo de puerta (trasera izquierda) (ventana arriba/abajo) |
| FA4 | 25 | Módulo de puerta (trasera derecha) (ventana arriba/abajo) |
| FA5 | 10 | Cierre de puerta trasera (sin módulos de puerta trasera) |
| FA6 | 15 | Toma de corriente auxiliar |
| FA7 | 5 | Bobinas de relé |
| FA8 | 20 | Módulo de vehículo sin llave |
| FA9 | – | No utilizado |
| FA10 | 30 | Asiento del conductor con ajuste eléctrico |
| FA11 | 20 | Accesorios, módulo de remolque |
| FA12 | – | No utilizado |
| FB1 | 5 | Módulo de asistencia al estacionamiento, sistema de información de punto ciego (BUS) |
| FB2 | 15 | Módulo de suspensión |
| FB3 | 15 | Asiento del conductor calefactable |
| FB4 | 15 | Asiento del pasajero delantero calefactable |
| FB5 | 15 | Asiento trasero izquierdo calefactable |
| Número | Amperios [A] | Descripción |
|---|---|---|
| FB6 | – | No utilizado |
| FB7 | 15 | Asiento trasero derecho calefactable |
| FB8 | – | No utilizado |
| FB9 | 30 | Asiento del pasajero delantero eléctrico |
| FB10 | 10 | Sirena de alarma |
| FB11 | – | No utilizado |
| FB12 | – | No utilizado |
| FC1 | – | No utilizado |
| FC2 | – | No utilizado |
| FC3 | – | No utilizado |
| FC4 | – | No utilizado |
| FC5 | 7,5 | Cambiador de CD, sistema de entretenimiento para asientos traseros |
| FC6 | – | No utilizado |
| FC7 | 5 | Módulo de función de memoria del asiento |
| FC8 | 20 | Entrada sin llave |
| FC9 | 20 | Amplificador de audio |
| FC10 | 10 | Sistema de audio Sony |
| FC11 | – | No utilizado |
| FC12 | – | No utilizado |
Diagrama de fusibles y relés – Ford Mondeo
Aplica a vehículos fabricados en los años:
2015, 2016, 2017, 2018, 2019.
Para el encendedor de cigarrillos (tomas de corriente) en el Ford Mondeo, los fusibles correspondientes son el n.º 10 (punto de alimentación auxiliar para el conductor delantero), el n.º 16 (punto de alimentación auxiliar para la consola) y el n.º 17 (punto de alimentación auxiliar en el maletero (solo familiar)) en la caja de fusibles del compartimento del motor.
Panel de fusibles del habitáculo
Se encuentra detrás del panel decorativo a la izquierda de la columna de dirección.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 A | Luz ambiental. Bombilla de la guantera. Bombilla de los umbrales de las puertas. Luz de techo. Iluminación del maletero. |
| 2 | 7,5 A | Memoria del asiento. Soporte lumbar del asiento del conductor. Parasol panorámico eléctrico (solo 5 puertas). |
| 3 | 20A | Desbloqueo de la puerta del conductor. Desbloqueo de la tapa del combustible. |
| 4 | 5A | No utilizado (reserva). |
| 5 | 20A | No utilizado (reserva). |
| 6 | 10 A | No utilizado (reserva). |
| 7 | 10 A | No utilizado (reserva). |
| 8 | 10 A | Alarma antirrobo. |
| 9 | 10 A | No utilizado (reserva). |
| 10 | 5A | Módulo de la ventana de carga. |
| 11 | 5A | Módulo de seguridad conectado. |
| 12 | 7,5 A | Módulo de integración de control delantero (aire acondicionado y radio). |
| 13 | 7,5 A | Columna de dirección. Panel de instrumentos. Conector del bus de datos. |
| 14 | 10 A | No utilizado (reserva). |
| 15 | 10 A | Puerta del bus de datos. |
| 16 | 15A | Protección infantil. Desbloqueo del cristal del maletero. |
| 17 | 5A | Señal acústica con batería de respaldo. |
| 18 | 5A | Encendido. Interruptor de encendido con botón. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 19 | 7,5 A | Indicador de desactivación del airbag del pasajero. |
| 20 | 7,5 A | Módulo de control de faros. |
| 21 | 5A | Termómetro del habitáculo. Sensor de humedad. |
| 22 | 5A | No utilizado (reserva). |
| 23 | 10 A | Alimentación de accesorios con retardo. |
| 24 | 20A | Bloqueo de desbloqueo. |
| 25 | 30A | Ventana de la puerta del conductor. Espejo retrovisor exterior del conductor. |
| 26 | 30A | Ventana de la puerta del pasajero delantero. Espejo retrovisor exterior del pasajero delantero. |
| 27 | 30A | Techo corredizo. |
| 28 | 20A | Amplificador de audio. |
| 29 | 30A | Ventana de la puerta trasera del conductor. |
| 30 | 30A | Ventana de la puerta trasera del pasajero. |
| 31 | 15 A | No utilizado (reserva). |
| 32 | 10 A | Módulo de posicionamiento global. Control por voz (SYNC). Pantalla de información y entretenimiento. Receptor de radiofrecuencia. |
| 33 | 20A | Radio. |
| 34 | 30A | Bus de arranque/encendido (fusibles #19.20.21.22,35,36.37, interruptor automático). |
| 35 | 5A | Módulo de control de restricciones. |
| 36 | 15 A | Espejo interior con atenuación automática. Módulo de asiento trasero calefactable. Módulo CCD. Sistema de mantenimiento de carril. Faros automáticos. |
| 37 | 15 A | Módulo de tracción total. Volante calefactable. |
| 38 | 30A | No utilizado (reserva). |

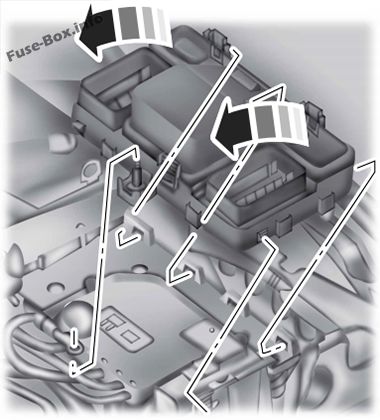

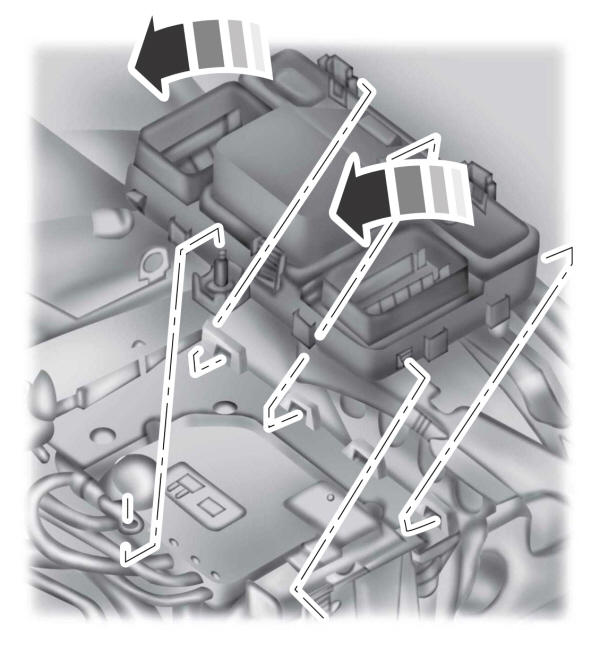

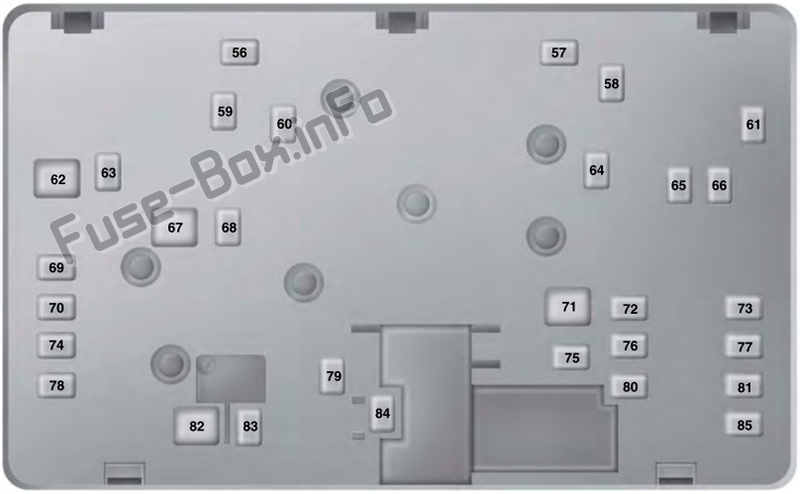

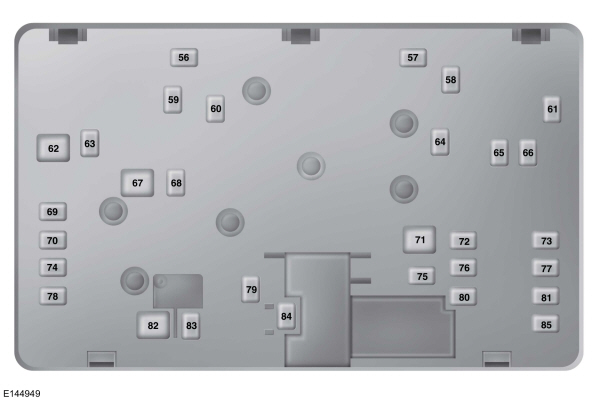

Caja de fusibles del compartimento del motor
La caja de fusibles se encuentra en el compartimento del motor.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 25A | Motor del limpiaparabrisas delantero derecho. |
| 2 | — | Relé del motor de arranque. |
| 3 | 15 A | Limpiaparabrisas automático (sensor de lluvia). Limpiaparabrisas trasero. |
| 4 | — | Relé del ventilador. |
| 5 | 20A | Posición trasera de la fuente de alimentación auxiliar de la consola. |
| 6 | — | Relé de calefacción auxiliar. |
| 7 | 20 A | Módulo de control del sistema de tracción. |
| 8 | 20A | Módulo de control del sistema de tracción. |
| 9 | — | Relé del módulo de control del sistema de tracción. |
| 10 | 20A | Posición delantera de la fuente de alimentación auxiliar para el conductor. |
| 11 | 15 A | Módulo de control del sistema de tracción. |
| 12 | 15 A | Módulo de control del sistema de tracción. |
| 13 | 10 A | Módulo de control del sistema de tracción. |
| 14 | 10 A | Módulo de control del sistema de tracción. |
| 15 | — | Relé de arranque. |
| 16 | 20A | Posición de la fuente de alimentación auxiliar de la consola. |
| 17 | 20A | Posición de la fuente de alimentación auxiliar en el maletero (solo familiar). |
| 18 | 10 A | Módulo de control del sistema de tracción. |
| 19 | 10 A | Dirección asistida. |
| 20 | 10 A | Faros. Interruptor de faros. |
| 21 | 15 A | Módulo de control de la transmisión. Bomba de aceite de la transmisión. |
| 22 | 10 A | Aire acondicionado. |
| 23 | 15 A | Monitor de punto ciego. Cámara trasera. Control de crucero adaptativo. Indicador de advertencia de colisión. Módulo de calidad de voltaje. Sensor de calidad del aire. |
| 24 | 10 A | No utilizado (reserva). |
| 25 | 10 A | Sistema de prevención de bloqueo de ruedas. |
| 26 | 10 A | Módulo de control del sistema de tracción. |
| 27 | — | No utilizado. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 28 | 10 A | Bomba del limpiaparabrisas trasero. |
| 29 | — | No utilizado. |
| 30 | — | No utilizado. |
| 31 | — | No utilizado. |
| 32 | — | Relé del ventilador de refrigeración. |
| 33 | — | Relé del aire acondicionado. |
| 34 | 15 A | Bloqueo eléctrico de la columna de dirección. |
| 35 | — | No utilizado. |
| 36 | — | No utilizado. |
| 37 | — | No utilizado. |
| 38 | — | Relé del ventilador de refrigeración. |
| 39 | — | Relé del ventilador de refrigeración. |
| 40 | — | No utilizado. |
| 41 | — | Relé de la bocina. |
| 42 | — | Relé de la bomba de combustible. |
| 43 | — | No utilizado. |
| 44 | 5A | Boquilla del limpiaparabrisas calefactable. |
| 45 | — | No utilizado. |
| 46 | 10 A | Alternador. |
| 47 | 10 A | Interruptor de freno. |
| 48 | 20A | Bocina. |
| 49 | 5A | Monitor de flujo de aire masivo. |
| 49 | 20A | Elemento calefactor de combustible-Diésel. |
| 50 | 10 A | Ventilador de refrigeración de la transmisión. |
| 51 | — | No utilizado. |
| 52 | — | No utilizado. |
| 53 | 10 A | Asientos eléctricos. |
| 54 | 5A | Control remoto del calentador de combustible. |
| 55 | 5A | No utilizado (reserva). |
Caja de fusibles – parte inferior
En la parte inferior de la caja de fusibles se encuentran los fusibles.
Para acceder, siga los siguientes pasos:
1) Desbloquee los dos clips situados a ambos lados de la caja de fusibles.
2) Levante el lado interior de la caja de fusibles del pasador.
3) Deslice la caja de fusibles hacia el centro del compartimento del motor.
4) Gire el lado exterior de la caja de fusibles para acceder a la parte inferior.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 56 | — | No utilizado. |
| 57 | 20A | Evaporador diésel. |
| 58 | 30A | Bomba de combustible. |
| 59 | 30A / 40A | Ventilador de refrigeración (30A). Ventilador de refrigeración (40A – DW10F y 2.0L GTDI AU). |
| 60 | 30A / 40A | Ventilador de refrigeración (30A). Ventilador de refrigeración (40A – DW10F y 2.0L GTDI AU). |
| 61 | 40A | Elemento calefactor del parabrisas delantero izquierdo. |
| 62 | 50A | Módulo de control de la carrocería. |
| 63 | 25A / 30A | Ventilador de refrigeración (25A). Ventilador de refrigeración (30A – DW10F y 2.0L GTDI AU). |
| 64 | 30A | Calefacción auxiliar. |
| 65 | 20A | Asiento delantero calefactable. |
| 66 | 40A | Elemento calefactor del parabrisas delantero derecho. |
| 67 | 50A | Módulo de control de la carrocería. |
| 68 | 40A | Ventana trasera calefactable. |
| 69 | 30A | Sistema de prevención de bloqueo de ruedas. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 70 | 30A | Asiento del pasajero. |
| 71 | 60A | Calefacción auxiliar. |
| 72 | 30A | Techo corredizo |
| 73 | 20A | Asiento trasero calefactable. |
| 74 | 30A | Módulo del asiento del conductor. |
| 75 | 30A | Calefacción auxiliar. |
| 76 | 20A | Bomba de aceite de la transmisión. |
| 77 | 30A | Módulo del asiento con aire acondicionado. |
| 78 | 40A | Módulo de remolque. |
| 79 | 40A | Motor del ventilador. |
| 80 | 30A | Módulo del maletero eléctrico. |
| 81 | 40A | Inversor de 220 V. |
| 82 | 60A | Bomba del sistema de prevención de bloqueo. |
| 83 | 25A | Motor del limpiaparabrisas delantero derecho. |
| 84 | 30A | Electroimán del motor de arranque. |
| 85 | 20A | Calentador de combustible-Diésel. |
Ford Mondeo (2015-2021…) – diagrama de la caja de fusibles
Año de fabricación: 2015, 2016, 2017, 2018, 2019, 2020, 2021
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Ford Mondeo son los fusibles n.º 10 (punto de alimentación auxiliar delantero del conductor), n.º 16 (punto de alimentación auxiliar de la consola) y n.º 17 (punto de alimentación auxiliar del maletero (solo familiar)) en la caja de fusibles del compartimento del motor.
2015-2019
Panel de fusibles del habitáculo
Ubicación de la caja de fusibles
Se encuentra detrás del panel decorativo a la izquierda de la columna de dirección.
Diagrama de la caja de fusibles
Asignación de fusibles en el habitáculo
| N.º | Clasificación de amperios | Componentes protegidos |
|---|---|---|
| N.º | Clasificación de amperios | Componentes protegidos |
| 1 | 10 A | Iluminación ambiental. Bombilla de la guantera. Bombilla del umbral de la puerta. Luz de techo. Iluminación del maletero. |
| 2 | 7,5 A | Asiento con memoria. Soporte lumbar del conductor. Parasol panorámico (solo versión de 5 puertas). |
| 3 | 20A | Desbloqueo de la puerta del conductor. Desbloqueo de la tapa del depósito de combustible. |
| 4 | 5A | No utilizado (reserva). |
| 5 | 20A | No utilizado (reserva). |
| 6 | 10 A | No utilizado (reserva). |
| 7 | 10 A | No utilizado (reserva). |
| 8 | 10 A | Sirena de alarma acústica. |
| 9 | 10 A | No utilizado (reserva). |
| 10 | 5A | Módulo de apertura eléctrica del portón trasero. |
| 11 | 5A | Módulo de seguridad conectado. |
| 12 | 7,5 A | Módulo de integración de control delantero (control de climatización y radio). |
| 13 | 7,5 A | Columna de dirección. Panel de instrumentos. Conector del bus de datos. |
| 14 | 10 A | No utilizado (reserva). |
| 15 | 10 A | Puerta del bus de datos. |
| 16 | 15A | Protección infantil. Desbloqueo del cristal del maletero. |
| 17 | 5A | Sirena acústica con alimentación por batería. |
| 18 | 5A | Encendido. Interruptor de encendido con botón. |
| N.º | Clasificación de amperios | Componentes protegidos |
|---|---|---|
| 19 | 7,5 A | Indicador de desactivación del airbag del pasajero. |
| 20 | 7,5 A | Módulo de control de faros. |
| 21 | 5A | Termómetro del habitáculo. Sensor de humedad. |
| 22 | 5A | No utilizado (reserva). |
| 23 | 10 A | Alimentación de accesorios con retardo. |
| 24 | 20A | Bloqueo de desbloqueo. |
| 25 | 30A | Ventana de la puerta del conductor. Espejo exterior del conductor. |
| 26 | 30A | Ventana de la puerta del pasajero. Espejo de la puerta del pasajero. |
| 27 | 30A | Techo corredizo. |
| 28 | 20A | Amplificador de audio. |
| 29 | 30A | Cristal de la puerta trasera del lado del conductor. |
| 30 | 30A | Cristal de la puerta trasera del lado del pasajero. |
| 31 | 15 A | No utilizado (reserva). |
| 32 | 10 A | Módulo de posicionamiento global. Control por voz (SYNC). Pantalla de información y entretenimiento. Receptor de radiofrecuencia. |
| 33 | 20A | Radio. |
| 34 | 30A | Bus de arranque/encendido (fusibles n.º 19.20.21.22,35,36,37, interruptor automático). |
| 35 | 5A | Módulo de control de restricciones. |
| 36 | 15 A | Espejo interior con función de atenuación automática. Módulo de asiento trasero calefactable. Módulo CCD. Sistema de mantenimiento de carril. Faros automáticos. |
| 37 | 15 A | Módulo de tracción total. Volante calefactable. |
| 38 | 30A | No utilizado (reserva). |
Caja de fusibles del compartimento del motor
Ubicación de la caja de fusibles
La caja de fusibles se encuentra en el compartimento del motor.
Diagrama de la caja de fusibles
advertisements
https://googleads.g.doubleclick.net/pagead/ads?client=ca-pub-1901614450140333&output=html&h=200&slotname=4990925628&adk=1228614436&adf=1638084707&pi=t.ma~as.4990925628&w=829&fwrn=16&lmt=1618611842&rafmt=11&psa=0&format=829×200&url=https%3A%2F%2F7zpounclrk6pmhj26uun322c2u-ac4c6men2g7xr2a-fuse-box-info.translate.goog%2Fford%2Fford-mondeo-mk5-2015-2019-fuses-and-relays&flash=0&wgl=1&dt=1618611841120&bpp=4&bdt=764&idt=1278&shv=r20210414&cbv=r20190131&ptt=9&saldr=aa&prev_fmts=0x0%2C829x200%2C829x280&nras=1&correlator=2100669278464&frm=6&ife=1&pv=1&ga_vid=1887458682.1618611842&ga_sid=1618611842&ga_hid=1669983880&ga_fc=0&nhd=1&rplot=4&u_tz=120&u_his=5&u_java=0&u_h=768&u_w=1366&u_ah=728&u_aw=1366&u_cd=24&u_nplug=3&u_nmime=4&adx=83&ady=7580&biw=-12245933&bih=-12245933&isw=1351&ish=509&ifk=3807077385&scr_x=-12245933&scr_y=-12245933&eid=44739547%2C21066430%2C44740079&oid=3&pvsid=1312092309777504&pem=88&top=http%3A%2F%2Ftranslate.google.com&eae=0&brdim=0%2C0%2C0%2C0%2C1366%2C0%2C0%2C0%2C1366%2C509&vis=2&rsz=%7C%7CeE%7C&abl=CS&pfx=0&fu=128&bc=23&ifi=4&uci=4.5858poh8zqk8&fsb=1&xpc=TZpwhD4owd&p=https%3A//7zpounclrk6pmhj26uun322c2u-ac4c6men2g7xr2a-fuse-box-info.translate.goog&dtd=1286
Asignación de fusibles y relés en la caja de fusibles
| N.º | Clasificación de amperios | Componentes protegidos |
|---|---|---|
| N.º | Clasificación de amperios | Componentes protegidos |
| 1 | 25A | Motor del limpiaparabrisas delantero derecho. |
| 2 | – | Relé del motor de arranque. |
| 3 | 15 A | Limpiaparabrisas automático (sensor de lluvia). Limpiaparabrisas trasero. |
| 4 | – | Relé del motor del ventilador. |
| 5 | 20A | Punto de alimentación auxiliar trasero de la consola. |
| 6 | – | Relé de calefacción auxiliar. |
| 7 | 20 A | Módulo de control del sistema de tracción. |
| 8 | 20A | Módulo de control del sistema de tracción. |
| 9 | – | Relé del módulo de control del tren motriz. |
| 10 | 20A | Punto de alimentación auxiliar delantero del conductor. |
| 11 | 15 A | Módulo de control del sistema de tracción. |
| 12 | 15 A | Módulo de control del sistema de tracción. |
| 13 | 10 A | Módulo de control del sistema de tracción. |
| 14 | 10 A | Módulo de control del sistema de tracción. |
| 15 | – | Relé de arranque. |
| 16 | 20A | Toma de corriente auxiliar de la consola. |
| 17 | 20A | Punto de alimentación auxiliar del maletero (solo familiar). |
| 18 | 10 A | Módulo de control del sistema de tracción. |
| 19 | 10 A | Dirección asistida. |
| 20 | 10 A | Faros. Interruptor de faros. |
| 21 | 15 A | Módulo de control de la transmisión. Bomba de aceite de la transmisión. |
| 22 | 10 A | Aire acondicionado. |
| 23 | 15 A | Monitor de punto ciego. Cámara trasera. Control de crucero adaptativo. Indicador de advertencia de colisión. Módulo de calidad de voltaje. Sensor de calidad del aire. |
| 24 | 10 A | No utilizado (reserva). |
| 25 | 10 A | Sistema de prevención de bloqueo de ruedas. |
| 26 | 10 A | Módulo de control del sistema de tracción. |
| 27 | – | No utilizado. |
| N.º | Clasificación de amperios | Componentes protegidos |
|---|---|---|
| 28 | 10 A | Bomba del limpiaparabrisas trasero. |
| 29 | – | No utilizado. |
| 30 | – | No utilizado. |
| 31 | – | No utilizado. |
| 32 | – | Relé del ventilador de refrigeración. |
| 33 | – | Relé del aire acondicionado. |
| 34 | 15 A | Bloqueo eléctrico de la columna de dirección. |
| 35 | – | No utilizado. |
| 36 | – | No utilizado. |
| 37 | – | No utilizado. |
| 38 | – | Relé del ventilador de refrigeración. |
| 39 | – | Relé del ventilador de refrigeración. |
| 40 | – | No utilizado. |
| 41 | – | Relé de la bocina. |
| 42 | – | Relé de la bomba de combustible. |
| 43 | – | No utilizado. |
| 44 | 5A | Boquilla del limpiaparabrisas calefactable. |
| 45 | – | No utilizado. |
| 46 | 10 A | Alternador. |
| 47 | 10 A | Interruptor del sistema de frenos. |
| 48 | 20A | Bocina. |
| 49 | 5A | Monitor de flujo de aire masivo. |
| 49 | 20A | Calentador de combustible – Diésel. |
| 50 | 10 A | Ventilador de refrigeración de la transmisión. |
| 51 | – | No utilizado. |
| 52 | – | No utilizado. |
| 53 | 10 A | Asientos eléctricos. |
| 54 | 5A | Control remoto del calentador de combustible. |
| 55 | 5A | No utilizado (reserva). |
Caja de fusibles – parte inferior
Ubicación de la caja de fusibles
En la parte inferior de la caja de fusibles se encuentran los fusibles.
Para acceder, siga los siguientes pasos:
1) Desbloquee los dos clips situados a ambos lados de la caja de fusibles.
2) Levante el lado interior de la caja de fusibles de su alojamiento.
3) Deslice la caja de fusibles hacia el centro del compartimento del motor.
4) Gire el lado exterior de la caja de fusibles para acceder a la parte inferior.
advertisements
Diagrama de la caja de fusibles
Asignación de fusibles en la caja de distribución (parte inferior)
| N.º | Clasificación de amperios | Componentes protegidos |
|---|---|---|
| N.º | Clasificación de amperios | Componentes protegidos |
| 56 | – | No utilizado. |
| 57 | 20A | Vaporizador diésel. |
| 58 | 30A | Bomba de combustible. |
| 59 | 30A / 40A | Ventilador de refrigeración (30A). Ventilador de refrigeración (40A – DW10F y 2.0L GTDI AU). |
| 60 | 30A / 40A | Ventilador de refrigeración (30A). Ventilador de refrigeración (40A – DW10F y 2.0L GTDI AU). |
| 61 | 40A | Elemento calefactor del parabrisas delantero izquierdo. |
| 62 | 50A | Módulo de control de la carrocería. |
| 63 | 25A / 30A | Ventilador de refrigeración (25A). Ventilador de refrigeración (30A – DW10F y 2.0L GTDI AU). |
| 64 | 30A | Calefactor auxiliar. |
| 65 | 20A | Asiento delantero calefactable. |
| 66 | 40A | Elemento calefactor del parabrisas delantero derecho. |
| 67 | 50A | Módulo de control de la carrocería. |
| 68 | 40A | Ventana trasera calefactable. |
| 69 | 30A | Sistema de prevención de bloqueo de ruedas. |
| N.º | Clasificación de amperios | Componentes protegidos |
|---|---|---|
| 70 | 30A | Asiento del pasajero. |
| 71 | 60A | Calefactor auxiliar. |
| 72 | Techo corredizo. | |
| 73 | Asiento trasero calefactable. | |
| 74 | Módulo del asiento del conductor. | |
| 75 | Calefactor auxiliar. | |
| 76 | Bomba de aceite de la transmisión. | |
| 77 | Módulo del asiento con aire acondicionado. | |
| 78 | Módulo de remolque. | |
| 79 | Motor del ventilador. | |
| 80 | Módulo del maletero con accionamiento eléctrico. | |
| 81 | Inversor de 220 V. | |
| 82 | Bomba del sistema antibloqueo. | |
| 83 | Motor del limpiaparabrisas delantero derecho. | |
| 84 | Válvula solenoide del motor de arranque. | |
| 85 | Calentador de combustible. |
Ford Mondeo – diagrama de fusibles
Año de fabricación: 2020.
Vehículos fabricados a partir del 04.09.2019
Unidad de control de alimentación
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 25 A1 | Motor del limpiaparabrisas delantero derecho. |
| 2 | — | Relé del motor de arranque. |
| 3 | 15 A2 | Limpiaparabrisas automático (sensor de lluvia); Limpiaparabrisas trasero. |
| 4 | — | Relé del motor del ventilador. |
| 5 | 20 A1 | Parte trasera de la toma de corriente auxiliar de la consola. |
| 6 | — | Relé del calentador auxiliar. |
| 7 | 20 A2 | Módulo de control del tren motriz. |
| 8 | 20 A2 | Módulo de control del tren motriz. |
| 9 | — | Relé del módulo de control del tren motriz. |
| 10 | 20 A1 | Toma de corriente auxiliar delantera del conductor. |
| 11 | 15 A3 | Módulo de control del tren motriz. |
| 12 | 15 A3 | Módulo de control del tren motriz. |
| 13 | 10 A3 | Módulo de control del tren motriz. |
| 14 | 10 A3 | Módulo de control del tren motriz. |
| 15 | — | Relé de encendido/arranque. |
| 16 | 20 A1 | Toma de corriente auxiliar de la consola. |
| 17 | — | No utilizado. |
| 18 | 10 A2 | Módulo de control del tren motriz. |
| 19 | 10 A2 | Sistema de asistencia a la dirección. |
| 20 | 10 A2 | Faros; Interruptor de faros. |
| 21 | 15 A2 | Módulo de control de la transmisión; Bomba de aceite de la transmisión. |
| 22 | — | No utilizado. |
| 23 | 15 A2 | Monitorización de punto ciego; Cámara trasera; Sistema de control de crucero adaptativo; Luz de advertencia de colisión; Módulo de calidad de voltaje; Sensor de calidad del aire. |
| 24 | — | No utilizado. |
| 25 | 10 A3 | Sistema de prevención de bloqueo de ruedas durante el frenado. |
| 26 | 10 A3 | Módulo de control del tren motriz. |
| 27 | — | No utilizado. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 28 | 10 A2 | Bomba del lavaparabrisas trasero. |
| 29 | — | No utilizado. |
| 30 | — | No utilizado. |
| 31 | — | No utilizado. |
| 32 | — | Relé del ventilador de refrigeración. |
| 33 | — | Relé del sistema de aire acondicionado. |
| 34 | 15 A2 | Bloqueo eléctrico de la columna de dirección. |
| 35 | — | No utilizado. |
| 36 | — | No utilizado. |
| 37 | — | No utilizado. |
| 38 | — | Relé de la bomba de vacío. |
| 39 | — | Relé de la bomba de vacío. |
| 40 | — | Relé de la bomba de combustible. |
| 41 | — | Relé de la bocina. |
| 42 | — | No utilizado. |
| 43 | — | No utilizado. |
| 44 | 5 A2 | Calefacción de la boquilla del lavaparabrisas. |
| 45 | 5 A2 | Monitorización de la bomba de vacío. |
| 46 | 10 A3 | No utilizado (reserva). |
| 47 | 10 A3 | Interruptor de encendido/apagado de frenos. |
| 48 | 20 A2 | Bocina. |
| 49 | 5 A2 | Monitorización del caudalímetro de aire. |
| 50 | — | No utilizado. |
| 51 | 15 A3 | Control del sistema inversor. |
| 52 | 15 A3 | Módulo de control electrónico de la batería. |
| 53 | 10 A2 | Asientos ajustables eléctricamente. |
| 54 | 10 A3 | Bomba de refrigeración eléctrica. |
| 55 | 10 A3 | Sistema de aire acondicionado eléctrico. |
1Fusible tipo M.
2Microfusible.
3Microfusible doble.
Unidad de control de alimentación — parte inferior
En la parte inferior de la caja de fusibles se encuentran los fusibles. Para acceder a la parte inferior de la caja de fusibles:
- Suelte los dos ganchos situados a ambos lados de la caja de fusibles.
- Levante el lado interior de la caja de fusibles del soporte.
- Deslice la caja de fusibles hacia el centro del compartimento del motor.
- Gire el lado exterior de la caja de fusibles para acceder a la parte inferior.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 56 | — | No utilizado. |
| 57 | 20 A4 | Vaporizador de motor diésel. |
| 58 | 30 A4 | Bomba de combustible. |
| 59 | 30 A5 | Ventilador |
| 40 A5 | Ventilador (DW10F y 2.0L GTDI AU). | |
| 60 | 30 A5 | Ventilador |
| 40 A5 | Ventilador (DW10F y 2.0L GTDI AU). | |
| 61 | 40 A4 | Elemento calefactor del parabrisas delantero izquierdo. |
| 62 | 50 A5 | Módulo de control de los sistemas de la carrocería. |
| 63 | 25 A4 | Ventilador |
| 30 A4 | Ventilador (DW10F y 2.0L GTDI AU). | |
| 64 | 30 A4 | Calentador auxiliar. |
| 65 | 20 A4 | Asiento delantero calefactable. |
| 66 | 40 A4 | Elemento calefactor del parabrisas delantero derecho. |
| 67 | 50 A5 | Módulo de control de los sistemas de la carrocería. |
| 68 | 40 A4 | Ventana trasera calefactable. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 69 | 30 A4 | Sistema de prevención de bloqueo de ruedas durante el frenado. |
| 70 | 30 A4 | Asiento del pasajero. |
| 71 | 60 A5 | Calentador auxiliar. |
| 72 | 30 A4 | Techo corredizo. |
| 73 | 20 A4 | Asiento trasero calefactable. |
| 74 | 30 A4 | Módulo del asiento del conductor. |
| 75 | 30 A4 | Calentador auxiliar. |
| 76 | 20 A4 | Bomba de aceite de la transmisión. |
| 77 | 30 A4 | Módulo del asiento con sistema de calefacción y aire acondicionado. |
| 78 | 40 A4 | Módulo de remolque. |
| 79 | 40 A4 | Motor del ventilador. |
| 80 | 30 A4 | Módulo del maletero eléctrico. |
| 81 | 40 A4 | Inversor de 220 V. |
| 82 | 60 A5 | Bomba del sistema de prevención de bloqueo de ruedas durante el frenado. |
| 83 | 25 A4 | Motor del limpiaparabrisas delantero derecho. |
| 84 | 30 A4 | Electroimán del motor de arranque. |
| 85 | 20 A4 | Calentador de combustible. |
4Fusible tipo M.
5Fusible tipo J.
Caja de fusibles del habitáculo
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | — | No utilizado. |
| 2 | 7,5 A6 | Asiento con función de memoria; Soporte lumbar para el conductor; Parasol eléctrico del techo panorámico (solo modelos de cinco puertas). |
| 3 | 20 A6 | Desbloqueo de la puerta del conductor; Desbloqueo de la tapa del depósito de combustible. |
| 4 | 5 A6 | No utilizado (reserva). |
| 5 | 20 A6 | No utilizado (reserva). |
| 6 | 10 A7 | No utilizado (reserva). |
| 7 | 10 A7 | No utilizado (reserva). |
| 8 | 10 A7 | Sirena del sistema de advertencia. |
| 9 | 10 A7 | No utilizado (reserva). |
| 10 | 5 A7 | Módulo para el control eléctrico del portón trasero. |
| Módulo de control del sistema telemático. | ||
| 11 | 5 A7 | Módulo de seguridad integrado. |
| 12 | 7,5 A7 | Módulo de integración de control delantero (control de climatización y radio). |
| 13 | 7,5 A7 | Columna de dirección; Panel de instrumentos; Conector de diagnóstico. |
| 14 | 10 A7 | No utilizado (reserva). |
| 15 | 10 A7 | Puerta del conector de diagnóstico. |
| 16 | 15 A6 | Bloqueo de apertura de puertas para niños; Liberación del cristal elevable del maletero. |
| 17 | 5 A7 | Sirena de alarma alimentada por batería. |
| 18 | 5 A7 | Interruptor de encendido; Botón del interruptor de encendido. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 19 | 7,5 A7 | Luz de control de desactivación del airbag del pasajero. |
| 20 | 7,5 A7 | Módulo de control de faros. |
| 21 | 5 A7 | Termómetro del habitáculo; Sensor de humedad. |
| 22 | 5 A7 | No utilizado (reserva). |
| 23 | 10 A6 | Alimentación de accesorios con retardo. |
| 24 | 20 A6 | Bloqueo/desbloqueo. |
| 25 | 30 A6 | Ventana de la puerta del conductor; Espejo de la puerta del conductor. |
| 26 | 30 A6 | Ventana de la puerta del pasajero delantero; Espejo de la puerta del pasajero delantero. |
| 27 | 30 A6 | Techo corredizo. |
| 28 | 20 A6 | Amplificador de audio. |
| 29 | 30 A6 | Ventana de la puerta trasera del lado del conductor. |
| 30 | 30 A6 | Ventana de la puerta trasera del lado del pasajero. |
| 31 | 15 A6 | No utilizado (reserva). |
| 32 | 10 A6 | Módulo del sistema de localización por satélite; Control por voz (SYNC); Pantalla de información y sistema de electrónica de consumo; Receptor de radiofrecuencia. |
| 33 | 20 A6 | RADIO. |
| 34 | 30 A6 | Fusible de arranque/encendido (fusibles n.º 19, 20, 21, 22, 35, 36, 37, interruptor de instalación). |
| 35 | 5 A6 | Módulo de control del sistema de seguridad adicional. |
| 36 | 15 A6 | Espejo interior con función de atenuación automática; Módulo de asiento trasero calefactable; Módulo CCD; Sistema de asistencia de mantenimiento de carril; Control automático de luces largas. |
| 37 | 15 A6 | Volante calefactable. |
| 38 | 30 A6 | No utilizado (reserva). |
Ford Mondeo – diagrama de la caja de fusibles
Año de fabricación: 2021, 2022.
Vehículos fabricados a partir del 01.04.2021
Caja de fusibles de alimentación
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 1 | 25 A1 | Motor del limpiaparabrisas delantero derecho. |
| 2 | — | Relé del motor de arranque. |
| 3 | 15 A2 | Limpiaparabrisas automático (sensor de lluvia); Limpiaparabrisas trasero. |
| 4 | — | Relé del ventilador. |
| 5 | 20 A1 | Parte trasera de la toma de corriente auxiliar de la consola. |
| 6 | — | Relé del calentador auxiliar. |
| 7 | 20 A2 | Módulo de control del tren motriz. |
| 8 | 20 A2 | Módulo de control del tren motriz. |
| 9 | — | Relé del módulo de control del tren motriz. |
| 10 | 20 A1 | Toma de corriente auxiliar delantera del conductor. |
| 11 | 15 A3 | Módulo de control del tren motriz. |
| 12 | 15 A3 | Módulo de control del tren motriz. |
| 13 | 10 A3 | Módulo de control del tren motriz. |
| 14 | 10 A3 | Módulo de control del tren motriz. |
| 15 | — | Relé de encendido/arranque. |
| 16 | 20 A1 | Toma de corriente auxiliar de la consola. |
| 17 | — | No utilizado. |
| 18 | 10 A2 | Módulo de control del tren motriz. |
| 19 | 10 A2 | Sistema de asistencia a la dirección. |
| 20 | 10 A2 | Faros. Interruptor de faros. |
| 21 | 15 A2 | Módulo de control de la transmisión; Bomba de aceite de la transmisión; Inversor de vehículo híbrido. |
| 22 | — | No utilizado. |
| 23 | 15 A2 | Monitorización de punto ciego; Cámara trasera; Sistema de control de crucero adaptativo; Luz de advertencia de colisión; Módulo de calidad de voltaje; Sensor de calidad del aire; Head-up display. |
| 24 | — | No utilizado. |
| 25 | 10 A3 | Sistema de prevención de bloqueo de ruedas durante el frenado. |
| 26 | 10 A3 | Módulo de control del tren motriz. |
| 27 | — | No utilizado. |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 28 | — | No utilizado. |
| 29 | 15 A2 | Módulo de control electrónico de la batería. |
| 30 | — | No utilizado. |
| 31 | — | No utilizado. |
| 32 | — | No utilizado. |
| 33 | — | No utilizado. |
| 34 | 15 A2 | Bloqueo eléctrico de la columna de dirección. |
| 35 | 15 A3 | No utilizado (reserva). |
| 36 | 15 A3 | No utilizado (reserva). |
| 37 | — | No utilizado. |
| 38 | — | Relé de la bomba de vacío. |
| 39 | — | Relé de la bomba de vacío. |
| 40 | — | Relé de la bomba de combustible. |
| 41 | — | Relé de la bocina. |
| 42 | — | No utilizado. |
| 43 | — | No utilizado. |
| 44 | 5 A2 | Calefacción de la boquilla del lavaparabrisas. |
| 45 | 5 A2 | Monitorización de la bomba de vacío. |
| 46 | 10 A3 | No utilizado (reserva). |
| 47 | 10 A3 | Interruptor de encendido/apagado de frenos. |
| 48 | 20 A2 | Bocina. |
| 49 | 5 A2 | Monitorización del caudalímetro de aire. |
| 50 | — | No utilizado. |
| 51 | 15 A3 | Control del sistema inversor. |
| 52 | 15 A3 | Módulo de control electrónico de la batería. |
| 53 | 10 A2 | Asientos ajustables eléctricamente. |
| 54 | 10 A3 | Bomba de refrigeración eléctrica. |
| 55 | 10 A3 | Sistema de aire acondicionado eléctrico. |
1Fusible tipo M.
2Microfusible.
3Microfusible doble.
Caja de fusibles — parte inferior
En la parte inferior de la caja de fusibles se encuentran los fusibles. Para acceder a la parte inferior de la caja de fusibles:
- Suelte los dos ganchos situados a ambos lados de la caja de fusibles.
- Levante el lado interior de la caja de fusibles de la abrazadera.
- Deslice la caja de fusibles hacia el centro del compartimento del motor.
- Gire el lado exterior de la caja de fusibles para acceder a la parte inferior.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 56 | 30 A4 | Bomba de combustible. |
| 57 | 20 A4 | No utilizado (reserva). |
| 58 | — | No utilizado. |
| 59 | 40 A4 | Sistema de prevención de bloqueo de ruedas durante el frenado. |
| 60 | 40 A4 | Ventilador electrónico. |
| 61 | 40 A4 | Elemento calefactor del parabrisas delantero izquierdo. |
| 62 | 50 A5 | Módulo de control de los sistemas de la carrocería. |
| 63 | — | No utilizado. |
| 64 | 30 A4 | No utilizado (reserva). |
| 65 | 20 A4 | Asiento delantero calefactable. |
| 66 | 40 A4 | Elemento calefactor del parabrisas delantero derecho. |
| 67 | 50 A5 | Módulo de control de los sistemas de la carrocería. |
| 68 | 40 A4 | Parabrisas calefactable. |
| 69 | — | No utilizado. |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 70 | 30 A4 | Asiento del pasajero. |
| 71 | 60 A5 | No utilizado (reserva). |
| 72 | — | No utilizado. |
| 73 | 20 A4 | Asiento trasero calefactable. |
| 74 | 30 A4 | Módulo del asiento del conductor. |
| 75 | — | No utilizado. |
| 76 | 20 A4 | Bomba de aceite de la transmisión. |
| 77 | 30 A4 | Módulo del asiento con sistema de calefacción y aire acondicionado. |
| 78 | 40 A4 | No utilizado (reserva). |
| 79 | 40 A4 | Motor del ventilador. |
| 80 | — | No utilizado. |
| 81 | 40 A4 | Inversor. |
| 82 | — | No utilizado. |
| 83 | 25 A4 | Motor del limpiaparabrisas delantero derecho. |
| 84 | — | No utilizado. |
| 85 | 20 A4 | No utilizado (reserva). |
4Fusible tipo M.
5Fusible tipo J.
Caja de fusibles del habitáculo
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 1 | — | No utilizado. |
| 2 | 7,5 A6 | Asiento con función de memoria; Soporte lumbar del conductor; Parasol eléctrico del techo panorámico (solo modelos de cinco puertas). |
| 3 | 20 A6 | Desbloqueo de la puerta del conductor; Desbloqueo de la tapa del depósito de combustible. |
| 4 | 5 A6 | No utilizado (reserva). |
| 5 | 20 A6 | No utilizado (reserva). |
| 6 | 10 A7 | No utilizado (reserva). |
| 7 | 10 A7 | No utilizado (reserva). |
| 8 | 10 A7 | Sirena del sistema de advertencia. |
| 9 | 10 A7 | No utilizado (reserva). |
| 10 | 5 A7 | Módulo de control de la puerta del maletero. |
| Módulo de control del sistema telemático. | ||
| 11 | 5 A7 | Módulo de seguridad integrado. |
| 12 | 7,5 A7 | Módulo de integración de control delantero (control del sistema de climatización y radio). |
| 13 | 7,5 A7 | Columna de dirección; Cuadro de instrumentos; Conector de diagnóstico. |
| 14 | 10 A7 | No utilizado (reserva). |
| 15 | 10 A7 | Puerta del conector de diagnóstico. |
| 16 | 15 A6 | Bloqueo de apertura de puertas para niños; Liberación del cristal elevable del maletero. |
| 17 | 5 A7 | Sirena de advertencia alimentada por batería. |
| 18 | 5 A7 | Interruptor de encendido; Botón del interruptor de encendido. |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 19 | 7,5 A7 | Luz de control de desactivación del airbag del pasajero. |
| 20 | 7,5 A7 | Módulo de control de faros. |
| 21 | 5 A7 | Termómetro del habitáculo; Sensor de humedad. |
| 22 | 5 A7 | No utilizado (reserva). |
| 23 | 10 A6 | Alimentación de accesorios con retardo. |
| 24 | 20 A6 | Bloqueo/desbloqueo. |
| 25 | 30 A6 | Ventana de la puerta del conductor; Espejo de la puerta del conductor. |
| 26 | 30 A6 | Ventana de la puerta del pasajero delantero; Espejo de la puerta del pasajero. |
| 27 | 30 A6 | Ventana del techo. |
| 28 | 20 A6 | Amplificador de audio. |
| 29 | 30 A6 | Ventana de la puerta trasera del lado del conductor. |
| 30 | 30 A6 | Ventana de la puerta trasera del lado del pasajero. |
| 31 | 15 A6 | No utilizado (reserva). |
| 32 | 10 A6 | Módulo del sistema de posicionamiento por satélite; Control por voz (SYNC); Pantalla de información y sistema de electrónica de consumo; Receptor de radiofrecuencia. |
| 33 | 20 A6 | RADIO; Cancelación activa de ruido. |
| 34 | 30 A6 | Fusible de arranque (fusibles n.º 19, 20, 21, 22, 35, 36, 37, interruptor de instalación). |
| 35 | 5 A6 | Módulo de control del sistema de seguridad adicional. |
| 36 | 15 A6 | Espejo interior con función de atenuación automática; Módulo de asiento trasero calefactable; Módulo de freno controlado por ordenador; Sistema de asistencia de mantenimiento de carril; Control automático de luces largas. |
| 37 | 15 A6 | Volante calefactable. |
| 38 | 30 A6 | No utilizado (reserva). |
Acerca del Ford Mondeo (1992-2022)
El Ford Mondeo es un popular modelo de clase media que se presentó por primera vez en 1992. A lo largo de su existencia, ha pasado por varias generaciones y se ha convertido en un favorito por su fiabilidad, confort y amplia gama de opciones de motor. El Mondeo ofrece varios tipos de motores, incluyendo variantes de gasolina y diésel, que difieren en potencia y consumo de combustible. A lo largo de los años, el Mondeo se ha caracterizado por un diseño moderno, tecnologías avanzadas y características de seguridad, lo que lo convierte en una opción atractiva tanto para familias como para individuos que buscan un vehículo cómodo y eficiente.
Diagrama de la caja de fusibles del Ford Mondeo
Esta página muestra el diagrama de la caja de fusibles del Ford Mondeo, que es crucial para identificar y mantener los sistemas eléctricos del vehículo. La caja de fusibles en este modelo se encuentra generalmente en el compartimento del motor y debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es esencial para el correcto funcionamiento del vehículo, por lo que es importante tener una visión general de su disposición y las funciones de cada fusible.
