Ford Windstar (1994-2003) – caja de fusibles
Diagram de fusibles y relés – Ford Windstar
Aplica a vehículos nuevos en los años:
1994, 1995, 1996, 1997, 1998.

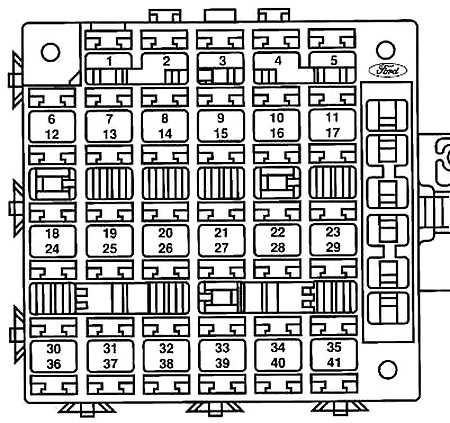

Caja de fusibles en la cabina
El panel de fusibles se encuentra debajo del tablero.
- Para quitar la cubierta del panel de fusibles, tire hacia abajo de la manija de la cubierta del panel de fusibles.
- En el panel de fusibles, localice el número del fusible que desea revisar.
- Utilice la herramienta extractora de fusibles para quitar el fusible.
- Revise el fusible para ver si está quemado. Mire a través del lado transparente del fusible para ver si el cable metálico interior está roto. Si es así, el fusible está quemado y debe ser reemplazado por un fusible de la intensidad de corriente adecuada.
- Vuelva a colocar la cubierta del panel de fusibles.
Incluso después de reemplazar un fusible, este seguirá quemándose si no se encuentra la causa de la sobrecarga. Si el fusible continúa quemándose, revise el cableado eléctrico.
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Espejo eléctrico/luz de advertencia antirrobo/alimentación de diagnóstico |
| 2 | 10 | Lado trasero izquierdo, luz de freno, luces de posición |
| 3 | 5 | Tablero de instrumentos/radio adicional/encendedor de cigarrillos/gráficos de faros/interruptor de luz con calefacción/control de calefacción/cerraduras/motores de ventanas/interruptor de limpiaparabrisas trasero/calefactor trasero/interruptor de faros antiniebla |
| 4 | 10 | Luces de posición laterales |
| 5 | 20 | Lavado de faros |
| 6 | 15 | Ventana abatible izquierda/ventana abatible derecha |
| 7 | 15 | Luz de freno montada en la parte superior/luz de freno derecha/luz de freno izquierda/UE/bloqueo del pedal de freno/control de velocidad |
| 8 | 10 | Luces traseras derechas, luz de freno, luces de posición |
| 9 | — | No se usa |
| 10 | 10 | Indicador luminoso de luces altas (solo tablero electrónico) |
| 11 | 15 | Luces de estacionamiento |
| 12 | 10 | GEM/módulo antirrobo/módulo de acceso sin llave/módulo de fallo de lámpara/receptor de radio/radio adicional/lámpara del módulo de fallo de lámpara |
| 13 | 15 | Radio/cambiador de CD |
| 14 | 5 | Tablero de instrumentos/espejo electrocrómico |
| 15 | 15 | “GEM” |
| 16 | 15 | Relé de bocina/bocina (bobina) |
| 17 | 15 | Faros antiniebla delanteros |
| 18 | 25 | Relé de limpiaparabrisas/limpiaparabrisas/bomba de lavado de parabrisas |
| 19 | 10 | GEM/e-electrónica |
| 20 | 25 | Bobina de encendido/condensador de encendido/IRCM |
| 21 | 10 | Embrague A/C/bloqueo del pedal de freno/interruptor de luz con calefacción (bobina)/motor de puerta mezclado, grupo electrónico/módulo de diagnóstico de airbag |
| 22 | 20 | Encendedor de cigarrillos trasero/toma de corriente |
| 23 | 15 | Limpiaparabrisas y Flash to Pass |
| 24 | 20 | Motor del limpiaparabrisas trasero/bomba de lavado de parabrisas trasero |
| 25 | 10 | Intermitentes R (tablero de instrumentos) |
| 26 | 10 | Faro izquierdo Aero |
| 27 | 15 | Luces diurnas |
| 28 | 15 | Encendedor de cigarrillos delantero |
| 29 | 15 | Relé de ahorro de batería (bobina)/relé de luz interior (bobina)/relé de accesorios retardados (bobina)/luces de cortesía/luz debajo del capó/luz de guantera/luz de lectura de segunda fila/luz de riel/luz de pilar B/luz de carga/luz de techo/luces de atención/luces de llave/módulo de acceso sin llave |
| 30 | 25 | Control de velocidad/interruptor de presión de freno |
| 31 | 10 | Compresor de equilibrio/válvula solenoide de resorte izquierda y derecha |
| 32 | 10 | Faro derecho Aero |
| 33 | 15 | Módulo ABS/relé ABS |
| 34 | 30 | Ventana eléctrica izquierda/relé de un solo toque (bobina) |
| 35 | 15 | Módulo antirrobo |
| 36 | 30 | Interruptor de modo de aire acondicionado |
| 37 | 20 | Motores de cerraduras de puertas eléctricas |
| 38 | 15 | Espejos calefactables |
| 39 | 30 | Motor del ventilador de calefacción trasero |
| 40 | 30 | Ventana eléctrica derecha |
| 41 | — | No se usa |
| 42 | — | No se usa |
| 43 | — | No se usa |
| 44 | — | No se usa |
Caja de fusibles en el compartimento del motor
Se encuentra en el lado del conductor en el compartimento del motor.
| Número | Amperaje [A] | Descripción |
| A | 50 | Remolque |
| B | 60 | Ventiladores de refrigeración del motor |
| C | 60 | Electroimán del motor de arranque/fusible 30/fusible 36/fusible 2 |
| D | 60 | Fusible 6/fusible 12/fusible 8/fusible 18/fusible 14/fusible 24/fusible 20/fusible 21/fusible 27/fusible 33 |
| E | 60 | Motor del ventilador de calefacción trasero/fusible 39/Suspensión neumática |
| F | 60 | Asientos eléctricos |
| G | — | No se usa |
| H | 40 | Ventiladores de refrigeración del motor |
| J | 60 | Fusible 13/fusible 25/fusible 1/fusible 34/fusible 37/fusible 40/fusible 7/fusible 19/fusible 4 |
| K | 60 | Faros/fusible 10/fusible II/fusible 3/fusible 9/fusible 23/fusible 29/fusible 35/fusible 41 |
| L | 60 | Módulo de control/motor de la bomba ABS |
| M | 60 | Iluminación calefactada/fusible 16/fusible 28/fusible 22/fusible 38 |
| N | 20 | PCM/bomba de combustible |
| P | — | No se usa |
| R | 15 | Memoria PCM |
| S | 30 | Sensor de identificación de eje/cilindro/módulo EDIS/alimentación PCM/control EGR/HEGO/lAC/inyectores/MAFS/VMV |
| T | 15 | Regulador interno del alternador |
| U | 10 | Alimentación del airbag |
| V | 10 | Luz indicadora de desactivación de sobrecarga |
| W | 10 | Monitor del ventilador PCM |
| Diodo | ||
| D1 | Interruptor del capó | |

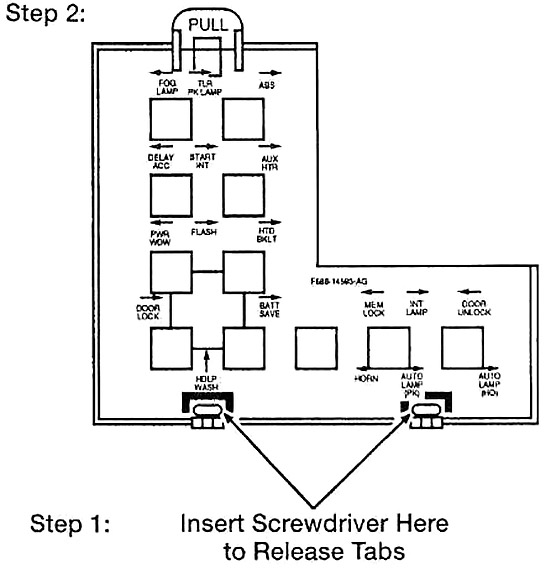

Relés
La caja de fusibles de relés se encuentra con los fusibles maxi cerca de la batería, y la otra con el panel de fusibles debajo del tablero.
Diagrama de fusibles y relés – Ford Windstar
Aplica a vehículos nuevos en los años:
1999, 2000, 2001, 2002, 2003.
Diagrama de la caja de fusibles en la cabina
El panel de fusibles se encuentra debajo y a la izquierda del volante, cerca del pedal del freno. Retire la cubierta del panel para acceder a los fusibles. Para quitar un fusible, utilice la herramienta extractora de fusibles ubicada en la cubierta del panel de fusibles.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | Iluminación de estribo, iluminación de lago, luces de lectura de segunda fila, luces de lectura de tercera fila, lámpara de carga, lámpara de techo, lámpara de mapa, iluminación de cobertura / vacío, teclado de acceso sin llave (RKE), espejos direccionales |
| 2 | 25 | Iluminación externa I/P, grabadora de video (VCP), lámpara de guantera, módulo de remolque (hasta 2000) |
| 3 | 15 | a partir de 2001: Motores de espejos eléctricos, motor de pedal ajustable, módulo de memoria (si está presente) |
| 10 | hasta 2000: Motores de espejos eléctricos | |
| 4 | — | No se usa |
| 5 | 20 | Punto de alimentación de la consola |
| 6 | 15 | Radio, cambiador de CD, módulo de apertura de puertas sin llave, módulo de puerta corredera (PSD), controlador de radio del asiento trasero (si está presente), módulo de entretenimiento del asiento trasero (si está presente) |
| 7 | 15 | Luz direccional trasera izquierda, luces de marcha atrás, luz de freno derecha, luz trasera derecha, luces de matrícula |
| 8 | 20 | Módulo electrónico trasero (motores de cerradura de puerta corredera RHF / puerta corredera derecha izquierda / trasera, motor de puerta en modo de aire auxiliar, motor de puerta en modo de aire auxiliar) |
| 9 | 10 | Tablero de instrumentos, relé del módulo de control del sistema de transmisión (PCM) (bobina) |
| 10 | 15 | Relé retroiluminado calefactado (bobina), módulo de control de velocidad, módulo de control del sistema de frenos antibloqueo (ABS) o módulo IVD, interruptor de asiento calefactado (si está presente), módulo de asiento calefactado (si está presente), tablero de instrumentos, actuador de temperatura de puerta mezclada delantera, bloqueo electromagnético del interruptor de freno, PCM, módulo PSD, sistema de detección trasera (RSS), cabezal de control de aire acondicionado delantero, sensor de ángulo de dirección (si está presente) |
| 11 | 15 | a partir de 2001: Actuador de freno eléctrico, bloqueo electromagnético del interruptor de freno, módulo electrónico trasero |
| 10 | hasta 2000: Actuador de freno eléctrico, bloqueo electromagnético del interruptor de freno, módulo electrónico trasero | |
| 12 | 20 | Luz de freno central montada en la parte superior, módulo de remolque (hasta 2000) |
| 13 | 10 | Luz direccional trasera derecha, luz de freno izquierda, luz trasera izquierda |
| 14 | 10 | Sensor de lámpara automática, interruptor de cancelación de sobrecarga de transmisión, módulo electrónico delantero, módulo de brújula, espejo electrocrómico, interruptor de consola de puerta corredera superior |
| 15 | 20 | a partir de 2001: Punto de alimentación de la consola |
| 16 | 10 | Tablero de instrumentos, módulo electrónico trasero (hasta 2000) |
| 17 | 20 | Punto de alimentación del encendedor/cigarrillo, conector Datalink |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 18 | 15 | a partir de 2001: Motores de ventanas de cuartos, retroiluminación del interruptor de ventana derecha, retroiluminación del interruptor de cerradura derecha, retroiluminación del interruptor de control principal (LH), radio, VCP, pantalla de cristal líquido (LCD), módulo electrónico delantero |
| 10 | hasta 2000: Motor de ventana de cuarto izquierda, Motor de ventana de cuarto derecha, Retroiluminación del interruptor de ventana derecha, Retroiluminación del interruptor de cerradura derecha, Retroiluminación del interruptor de control principal (izquierda), Radio | |
| 19 | 10 | Relé de interrupción del motor de arranque (bobina) |
| 20 | — | No se usa |
| 21 | — | No se usa |
| 22 | 10 | Espejos calefactables |
| 23 | 20 | Punto de alimentación de la carrocería, bobinas de relé auxiliares del ventilador #1 y #2 |
| 24 | — | No se usa |
| 25 | 10 | Radio (protección antirrobo) |
| 26 | 10 | Módulo de airbag, indicador de desactivación de airbag de pasajero, sensor de presión de peso del asiento de pasajero ECU |
| 27 | — | No se usa |
| 28 | 10 | Grupo |
| 29 | 2 | 2003: Interruptor de desactivación del control de velocidad |
| Relés | ||
| Relé 1 | Relé de potencia del sistema de conmutación #4 | |
| Relé 2 | Relé auxiliar de retardo | |
| Relé 3 | Relé del motor del ventilador delantero | |
| Relé 4 | Relé de potencia del sistema de conmutación #3 | |
| Relé 5 | Relé de descongelación trasera | |
| Relé 6 | Relé auxiliar del motor del ventilador | |
Diagrama de la caja de fusibles en el compartimento del motor
La caja de fusibles se encuentra en el compartimento del motor. La caja de fusibles contiene fusibles de alta corriente que protegen los principales circuitos eléctricos del vehículo contra sobrecargas.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 30 | Módulo de control del sistema de transmisión (PCM) |
| 2 | 10 | PCM, módulo electrónico delantero (FEM) |
| 3 | 10 | Embrague del compresor del aire acondicionado |
| 4 | 25 | Bocina, relé de bocina (bobina) |
| 5 | 15 | Motor de la bomba de combustible, PCM |
| 6 | 30 | Motor del limpiaparabrisas delantero, relé del limpiaparabrisas delantero, bomba del lavaparabrisas delantero, FEM |
| 7 | 25 | Motor del limpiaparabrisas trasero, bomba del lavaparabrisas trasero, relé del limpiaparabrisas trasero (bobina) |
| 8 | — | No se usa |
| 9 | 15 | a partir de 2000: Faro derecho (luces bajas y altas) |
| 10 | 15 | a partir de 2000: Luz de posición delantera derecha, intermitente delantero derecho, luz de esquina delantera derecha, luz auxiliar delantera derecha |
| 11 | 15 | a partir de 2000: Luz de posición delantera izquierda, intermitente delantero izquierdo, luz de esquina delantera izquierda, luz auxiliar delantera izquierda |
| 12 | 15 | a partir de 2000: Faro izquierdo (luces bajas y altas) |
| 13 | 10 | a partir de 2001: Sensor de campo del alternador |
| 14 | 10 | a partir de 2000: Módulo electrónico delantero (motor de cerradura de puerta LH) |
| 15 | 20 | a partir de 2001: Luces de remolque |
| 15 | 1999: Faro derecho (luces bajas y altas) | |
| 16 | 20 | a partir de 2001: Intermitentes de remolque |
| 15 | 1999: Faro izquierdo (luces bajas y altas) | |
| 17 | — | No se usa |
| 18 | — | No se usa |
| 19 | 15 | Preparación AX4S, válvula de control de vapor (VMV), bobina de relé de embrague de aire acondicionado, válvula solenoide EGR, sensor de control de combustible del motor H02S #11, sensor de control de combustible del motor H02S #21, sensor de monitoreo de catalizador H02S #12, sensor de monitoreo de catalizador H02S #22, válvula solenoide de purga del tanque, control del colector de admisión (a partir de 2001) |
| 20 | 15 | Bobina de encendido, válvula de control de aire de admisión (IAC), inyectores de combustible, sensor de flujo de masa de aire (MAF), bobina de relé de bomba de combustible, control del conducto del colector de admisión, bobina de relé de ventilador de alta velocidad, bobina de relé de ventilador de baja velocidad, PCM, receptor antirrobo pasivo (a partir de 2001), módulo de control del sistema de transmisión (hasta 2000) |
| 21 | 10 | hasta 1999: Módulo electrónico delantero (motor de cerradura de puerta LH) |
| 22 | 15 | hasta 1999: Luz de posición delantera derecha, intermitente delantero derecho, luz de esquina delantera derecha |
| 23 | 15 | hasta 1999: Luz de posición delantera izquierda, intermitente delantero izquierdo, luz de esquina delantera izquierda |
| 24 | — | No se usa |
| 101 | 40 | Módulo del sistema antibloqueo (ABS) o módulo IVD |
| 102 | 40 | Módulo ABS o módulo IVD |
| 103 | 40 | Relé SSP4, relé SSP4 (bobina) |
| 104 | 30 | a partir de 2001: Motores de asientos izquierdos, motor de soporte lumbar izquierdo, módulo de memoria del asiento del conductor |
| 40 | hasta 2000: Motores de asiento izquierdo, motor de soporte lumbar | |
| 105 | 30 | Electroimán del motor de arranque, interruptor de encendido |
| 106 | 30 | Relé auxiliar retardado, bobina de relé auxiliar retardado, FEM-motor de ventana delantera derecha |
| 107 | 50 | Motores del ventilador de refrigeración del motor, resistencia de reducción del ventilador de refrigeración |
| 108 | 40 | hasta 1999: relé SSP2, relé SSP2 (bobina) |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 109 | 30 | a partir de 2001: Módulos de asientos calefactables |
| 40 | hasta 1999: relé SSP1, relé SSP1 (bobina) | |
| 110 | 50 | Módulo de puerta corredera derecha (PSD) |
| 111 | 40 | a partir de 2001: Caja de fusibles de conexión de fusibles |
| 112 | 30 | Remolque (a partir de 2001), actuador de freno eléctrico |
| 113 | 30 | FEM – motor de ventana izquierda |
| 114 | 40 | Relé SSP3, bobina de relé SSP3 |
| 115 | 50 | Bus de caja de fusibles #2 |
| 116 | 30 | Relé retroiluminado calefactado |
| 117 | 40 | Bobina de relé auxiliar del ventilador, motor auxiliar del ventilador |
| 118 | 50 | Módulo de puerta corredera izquierda |
| 119 | 30 | Bus de caja de fusibles de conexión #1 |
| 120 | 40 | Bobina de relé del ventilador delantero, motor del ventilador delantero |
| 121 | 20 | Interruptor de encendido, relé de descongelación trasera |
| 122 | 40 | Motores de alimentación derecha, motor lumbar de alimentación derecha |
| Relés | ||
| 201 | No se usa | |
| 202 | Relé de encendido/apagado del limpiaparabrisas delantero | |
| 203 | Relé del limpiaparabrisas trasero | |
| 204 | Relé del embrague del aire acondicionado | |
| 205 | Relé de bocina | |
| 206 | No se usa | |
| 207 | Relé de la bomba de combustible | |
| 208 | No se usa | |
| 209 | Relé del limpiaparabrisas delantero | |
| 301 | a partir de 2001: Relé de interrupción del motor de arranque | |
| hasta 1999: Relé SSP2 | ||
| 302 | a partir de 2001: Relé del ventilador de refrigeración del motor a alta velocidad | |
| hasta 2000: Relé de interrupción de arranque | ||
| 303 | a partir de 2001: Relé del ventilador de refrigeración del motor a baja velocidad | |
| hasta 1999: Relé SSP1 | ||
| 304 | Relé PCM | |
| 401 | No se usa | |
| Diodo | ||
| 501 | Diodo del módulo de control del sistema de transmisión | |
| 502 | hasta 2000: Diodo del embrague del aire acondicionado | |
| 503 | No se usa | |
Acerca del Ford Windstar (1994-2003)
El Ford Windstar, fabricado entre 1994 y 2003, es un monovolumen diseñado para uso familiar y viajes cómodos. Este modelo se caracteriza por un interior espacioso que ofrece suficiente espacio para pasajeros y equipaje. El Windstar estaba disponible con varias motorizaciones, incluidos motores de seis cilindros que proporcionaban suficiente potencia para la conducción diaria y viajes más largos. Gracias a sus características de seguridad y comodidad, se convirtió en un vehículo popular para familias que buscaban un automóvil fiable y práctico.
