Ford Excursion (1999-2005) – caja de fusibles
Diagrama de fusibles y relés – Ford Excursion
Aplica a vehículos nuevos en los años:
1999, 2000, 2001, 2002, 2003, 2004, 2005.
Fusible en el compartimento de pasajeros
El panel de fusibles se encuentra debajo y a la izquierda del volante, cerca del pedal del freno. Para quitar la cubierta del panel de fusibles, gire los sujetadores del panel en sentido contrario a las agujas del reloj.

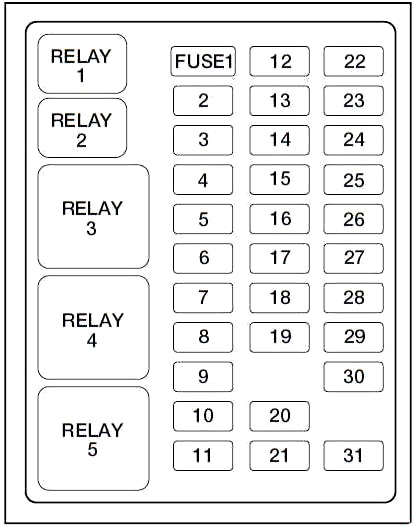

Diagrama 1999-2001
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 20 | Radio, fusible secundario para opción de audio |
| 2 | 5 | Panel de instrumentos, módulo de control del motor (PCM) mantenimiento de memoria activa, LED PATS |
| 3 | 20 | Encendedor, conector de datos |
| 4 | — | No utilizado |
| 5 | 10 | 1999-2000: Alimentación del circuito de encendido (acceso al cliente) |
| 2001: No utilizado | ||
| 6 | 15 | 1999-2000: DRL, bloqueo de transmisión de freno (BSI), ECM, ordenador de a bordo (OTC), componentes de aire acondicionado AUX, intermitente de emergencia, control de velocidad, bomba de vacío, luces de marcha atrás, transmisión electrónica en vuelo Electroimán Hublock, asiento calefactable |
| 2001: No utilizado | ||
| 7 | 5 | Iluminación del interruptor de la ventana/bloqueo de alimentación |
| 8 | 5 | Interruptor de faros, LED/radio |
| 9 | — | No utilizado |
| 10 | — | No utilizado |
| 11 | 30 | Relé del motor del limpiaparabrisas en funcionamiento/parada, relé Hi/LO del limpiaparabrisas, relé de la bomba del lavaparabrisas, motor del limpiaparabrisas delantero, relé del motor del limpiaparabrisas trasero |
| 12 | — | No utilizado |
| 13 | 20 | Luces de freno, luz de freno central superior/emergencia, luz de freno para remolque, control de velocidad |
| 14 | 15 | Luz de bienvenida, luz de carga, luces de techo, estribos, espejos eléctricos, espejos de cortesía, luces de mapa, luces colgantes, luz de guantera, elevalunas eléctricos (accesorios retenidos) |
| 15 | 5 | Interruptor de luz de freno (lógica), PATS, GEM |
| 16 | 15 | Faros, kit de intermitentes (intermitente de faros) |
| 17 | 15 | 1999-2000: Espejos calefactables, indicador de encendido de la luneta trasera calefactable |
| 2001: No utilizado | ||
| 18 | 10 | Panel de control integrado trasero (RICP), cambiadores de CD |
| 19 | 10 | Panel de instrumentos, módulo GEM, interruptor de anulación de sobrecarga, relé PATS/PATS, interruptor de control de modo mínimo (solo diésel) |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 20 | 15 | Relé del motor de arranque, GEM, radio (con accesorios) |
| 21 | 5 | Arrancar radio. Alimentación |
| 22 | 10 | 1999-2000: Módulo de airbag, relé del motor del ventilador |
| 2001: Relé del motor del ventilador | ||
| 23 | 10 | 1999-2000: No utilizado |
| 2001: Módulo de airbag | ||
| 24 | 10 | Embrague del aire acondicionado, actuador de la puerta del mezclador, relé de carga de la batería del remolque, desempañador trasero (2001) |
| 25 | 5 | Sistema antibloqueo de 4 ruedas (4WABS) |
| 26 | — | No utilizado |
| 27 | 10 | 1999-2000: No utilizado |
| 2001: Alimentación de encendido (acceso al cliente) | ||
| 28 | 15 | 1999-2000: No utilizado |
| 2001: DRL, bloqueo de transmisión de freno (BSD, ECM, ordenador de a bordo (OTC), componentes de aire acondicionado AUX, intermitente de emergencia, control de velocidad, bomba de vacío, luces de marcha atrás, electroimán electrónico para cambio en vuelo, asiento calefactable | ||
| 29 | 5 | Juego de indicadores (luces de carga y airbag) |
| 30 | 30 | Relé PCM, bobina de encendido (solo gasolina), calentador de combustible (solo diésel), electroimán de la válvula de mariposa de escape (solo diésel), relé del módulo de control del inyector (solo diésel) |
| 31 | 15 | 1999-2000: No utilizado |
| 2001: Espejos calefactables, indicador «ON» de la luneta trasera calefactable | ||
| R1 | Relé de iluminación interior | |
| R2 | Relé de ahorro de batería | |
| R3 | Relé de la bocina | |
| R4 | Relé de la ventana eléctrica de un toque hacia abajo | |
| R5 | Relé de retardo de accesorios | |

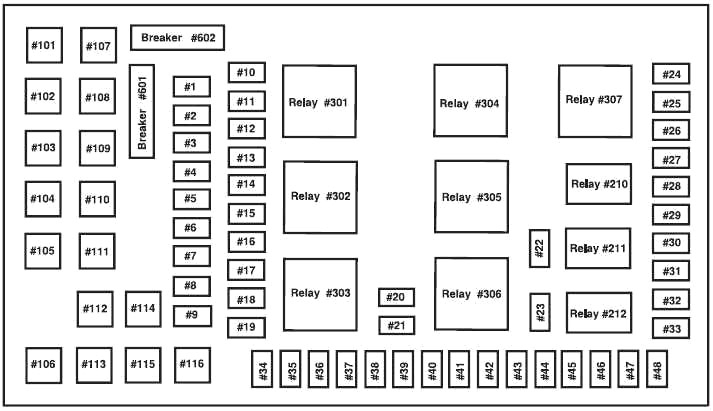

Diagrama 2002-2005
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15 | Pedales ajustables |
| 2 | 20 | Posición de alimentación – consola central |
| 3 | 20 | Posición de alimentación – 3ª fila |
| 4 | 20 | Posición de alimentación – panel de instrumentos |
| 5 | 20 | Posición de alimentación – esquina trasera derecha |
| 6 | 20 | Relé de intermitentes/freno del remolque |
| 7 | 30 | Faros antiniebla / Ráfaga de luces |
| 8 | 15 | 2002-2003: No utilizado |
| 2004-2005: Luces de marcha atrás (solo motor diésel) | ||
| 9 | 20 | Espejos calefactables |
| 10 | 10 | Embrague del aire acondicionado |
| 11 | 20 | Radio (principal) |
| 12 | 20 | Encendedor / OBD II |
| 13 | 5 | Espejos/interruptores de alimentación |
| 14 | 15 | Luces diurnas |
| 15 | 10 | Memoria del módulo del asiento del conductor |
| 16 | 15 | Control del asiento trasero |
| 17 | 15 | Luces exteriores |
| 18 | 20 | Interruptor de luces/interruptor de freno (alto) |
| 19 | 10 | Módulo de seguridad de la carrocería/módulo 4 × 4 |
| 20 | 10 | 2002-2003: No utilizado |
| 2004-2005: Relé del módulo de control de inyección de combustible (FICM) (solo motor diésel) | ||
| 21 | 25 | Motor del limpiaparabrisas trasero |
| 22 | 20 | Control del motor |
| 23 | 20 | Control del motor, aire acondicionado (2004-2005; solo motor diésel) |
| 24 | 15 | 2002-2003: Suspensión neumática |
| 24 | 20 | 2004-2005: Interruptor de presión de freno/control de velocidad |
| 25 | 10 | Módulo del sistema antibloqueo de ruedas (4WABS) |
| 26 | 10 | Airbag |
| 27 | 15 | Interruptor de encendido Posición de la unidad |
| 28 | 10 | Módulo EATC/relé del ventilador delantero |
| 29 | 10 | Acceso al cliente |
| 30 | 15 | Faros antiniebla |
| 31 | 15 | 2002-2003: Interruptor de bloqueo del embrague |
| 2004-2005: Sensor de flujo de transmisión (luego al relé de encendido), 4×4 | ||
| 32 | 5 | Radio (arranque) |
| 33 | 15 | Limpiaparabrisas delantero |
| 34 | 10 | Interruptor de freno |
| 35 | 10 | Panel de instrumentos |
| 36 | 10 | PCM Keep-Alive |
| 37 | 15 | Bocina |
| 38 | 20 | Luces de remolque y luces de marcha atrás |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 39 | 15 | 2002-2003: No utilizado |
| 2004-2005: Luces de marcha atrás para remolque | ||
| 40 | 20 | Bomba de combustible |
| 41 | 10 | Panel de instrumentos |
| 42 | 15 | Accesorios con retardo |
| 43 | 10 | Faros antiniebla |
| 44 | 10 | Módulo PATS, transceptor |
| 45 | 10 | Interruptor de encendido Run/Start alimentación |
| 46 | 10 | Luz de cruce izquierda |
| 47 | 10 | Luz de cruce derecha |
| 48 | 10 | Motor del limpiaparabrisas trasero |
| 101 | 30 | Freno eléctrico para remolque |
| 102 | 30 | Cerraduras de puertas/módulo de seguridad de la carrocería |
| 103 | 50 | Interruptor de encendido (solo motor de gasolina), potencia FICM (2004-2005; solo motor diésel) |
| 104 | 40 | Iluminación con calefacción |
| 105 | 30 | 2002-2003: Módulo de control de inyectores |
| 2004-2005: Calefacción de combustible (solo motor diésel) | ||
| 106 | 30 | Limpiaparabrisas delantero principal |
| 107 | 40 | Motor del ventilador delantero |
| 108 | 40 | Motor del ventilador auxiliar |
| 109 | 30 | Asientos calefactables |
| 110 | 50 | Encendido |
| 111 | 30 | 4WD/transmisión en marcha |
| 112 | 30 | Asientos eléctricos del lado izquierdo |
| 113 | 30 | Motor de arranque |
| 114 | 30 | Asientos eléctricos del lado derecho |
| 115 | 20 | Carga de batería para remolque |
| 116 | 30 | Encendido |
| 601 | 30A CB | Motores de elevalunas de puertas |
| 602 | 60 | Módulo del sistema antibloqueo de ruedas (4WABS) |
| 210 | No utilizado | |
| 211 | 2002-2003: No utilizado | |
| 2004-2005: Relé de luces de marcha atrás (solo motor diésel) | ||
| 212 | No utilizado | |
| 301 | Relé del motor del ventilador delantero | |
| 302 | Relé del sistema de transmisión (EWG) | |
| 303 | 2002-2003: Relé del módulo de control de inyección (solo diésel) | |
| 2004-2005: Relé de calefacción de combustible (solo motor diésel) | ||
| 304 | Relé con calefacción e iluminación | |
| 305 | Relé de carga de la batería del remolque | |
| 306 | Relé auxiliar con retardo | |
| 307 | Relé de arranque | |
Fusible en el compartimento del motor
El diagrama eléctrico se encuentra en el compartimento del motor.

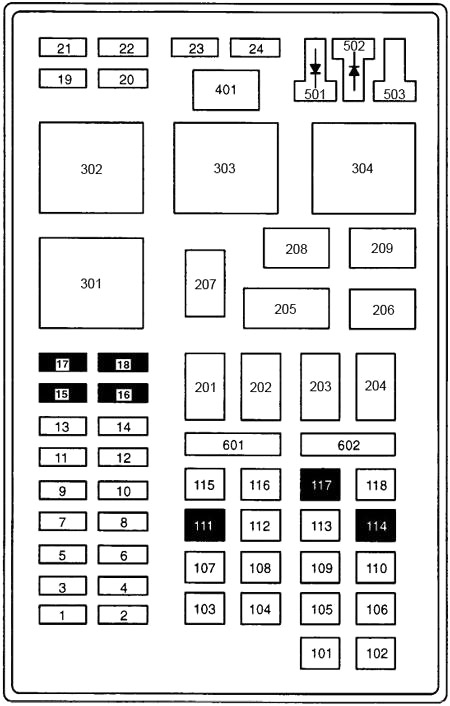

Diagrama 1999-2001
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 20 | Limpiaparabrisas trasero |
| 2 | 10 | 1999-2000: Airbag |
| 2001: No utilizado | ||
| 3 | 15 | Motor de la ventana de cuarto |
| 4 | 20 | Luces de marcha atrás del remolque, luces de estacionamiento del remolque |
| 5 | 20 | Punto de alimentación para dispositivos auxiliares en el salpicadero |
| 6 | 10 | Solo gasolina: aire acondicionado (CASS) |
| 10 | Solo diésel: Campo «A» del alternador | |
| 7 | 20 | Punto de alimentación para dispositivos auxiliares de la consola central |
| 8 | 15 | Luces de estacionamiento |
| 9 | 20 | Punto de alimentación para dispositivos auxiliares de la esquina trasera izquierda |
| 10 | 30 | Faros |
| 11 | 20 | Punto de alimentación para dispositivos auxiliares de carga |
| 12 | 15 | DRL, relé de faros antiniebla (2001) |
| 13 | 10 | Lavaluneta |
| 14 | 15 | Bocina |
| 15 | 5 | 1999-2000: No utilizado |
| 2001: Faros antiniebla | ||
| 16 | — | No utilizado |
| 17 | — | No utilizado |
| 18 | — | No utilizado |
| 19 | 20 | Solo gasolina: E40D/HEGO |
| — | Solo diésel: no utilizado | |
| 20 | 7,5 | Frenado de remolque/dirección izquierda |
| 21 | 10 | Faro izquierdo |
| 22 | 7,5 | Frenado de remolque/dirección derecha |
| 23 | 10 | Faro derecho |
| 24 | 20 | Solo gasolina: control del motor |
| — | Solo diésel: no utilizado | |
| 101 | 50 | Interruptor de encendido (B1 y B3) |
| 102 | 30 | Cerraduras eléctricas de puertas |
| 103 | 40 | Ventilador auxiliar |
| 104 | 30 | Transmisión electrónica en vuelo (motor de transmisión) |
| 105 | 50 | Alimentación de la batería de la placa de conexión |
| 106 | — | Solo gasolina: no utilizado |
| 30 | Solo diésel: Módulo de control de inyección |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 107 | 30 | Asientos calefactables |
| 108 | 30 | Asientos eléctricos, pedales ajustables (2001) |
| 109 | 40 | Motor del ventilador delantero |
| 110 | 30 | Freno eléctrico para remolque |
| 111 | — | No utilizado |
| 112 | 20 | Bomba de combustible |
| 113 | 30 | Solo gasolina: Potencia PCM |
| 20 | Solo diésel: potencia PCM | |
| 114 | — | No utilizado |
| 115 | 30 | Carga de batería del remolque |
| 116 | 50 | Interruptor de encendido (B4 y B5) |
| 117 | — | No utilizado |
| 118 | 40 | Desempañador trasero |
| 601 | 30 | Interruptor automático: Elevalunas eléctricos |
| 602 | 60 | Módulo del sistema antibloqueo de 4 ruedas |
| 201 | Luz de estacionamiento | |
| 202 | Bomba de combustible | |
| 203 | 1999-2000: No utilizado | |
| 2001: Faros antiniebla | ||
| 204 | Motor de la ventana de cuarto | |
| 205 | Limpiaparabrisas trasero | |
| 206 | Limpiaparabrisas trasero | |
| 207 | Función de limpiaparabrisas/estacionamiento | |
| 208 | Limpiaparabrisas ALTO/BAJO | |
| 209 | Limpiaparabrisas delantero | |
| 301 | 1999-2000: Relé de la bocina | |
| 2001: Desempañador trasero | ||
| 302 | Gasolina: aire acondicionado (CASS) | |
| Diésel: Relé de potencia del módulo de control de inyección | ||
| 303 | Motor del ventilador | |
| 304 | Potencia EWG | |
| 401 | No utilizado | |
| 501 | Diodo del módulo de control del sistema de transmisión | |
| 502 | Diodo del embrague del aire acondicionado | |
| 503 | No utilizado | |
