Esquema de fusibles y relés – Ford Scorpio

Aplica a vehículos nuevos en los años:

1994, 1995, 1996, 1997, 1998.

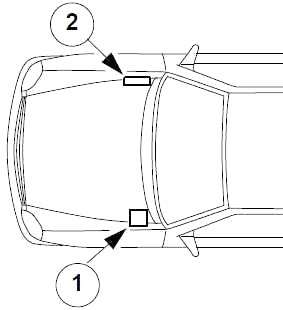

Ubicación

1. La caja de fusibles se encuentra en el compartimento del motor, en el lado del conductor.
2. La caja de fusibles de la batería se encuentra en el lado del pasajero.

Las cajas de fusibles contienen los fusibles y relés principales. Los circuitos protegidos se identifican con números en la caja de fusibles y con símbolos en el interior de la tapa.

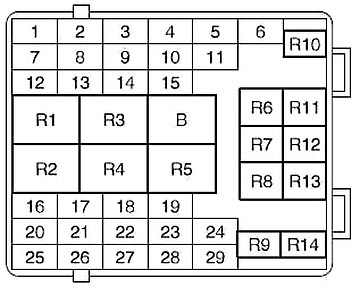

Caja de fusibles

Para comprobar o sustituir un fusible o relé, desbloquee los pestillos (1) de la tapa y retírela.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	15	Faros antiniebla delanteros, espejos calefactables
2	5	Luz de posición LHD, iluminación de matrícula
3	10	Interruptor de luz exterior
4	10	Luces de carretera lado derecho, nivelación de faros
5	10	Luces de carretera lado izquierdo
6	30	Asientos ajustables eléctricamente
7	25	Motores de limpiaparabrisas, bombas de lavaparabrisas
8	5	Radio
9	15	Bocina
10	10	Luces de carretera lado izquierdo
11	10	Luces de carretera lado derecho
12	5	Luz de posición RHD
13	20	Cerradura de encendido
14	15	Luces traseras, intermitentes, luces de freno
15	7,5	Luces antiniebla traseras
16	7,5	Electrónica
17	7,5	Electrónica
18	10	Atenuado/iluminado RHD
19	20	Lavado de faros
20	20	Luneta trasera calefactable
21	10	Espejos exteriores calefactables

Número	Amperios [A]	Descripción
22	20	Módulos de cierre de puertas
23	5	Iluminación del panel de instrumentos
24	15	Iluminación interior, sistemas de audio
25	30	Alimentación de ventanas
26	30	Ventana eléctrica delantera
27	10	Airbag, ABS
28	30	Techo solar eléctrico, ventanas eléctricas traseras
29	25	Motor del ventilador de la calefacción
R1		Limpiaparabrisas trasero
R2		Limpiaparabrisas intermitente (parabrisas delantero)
R3		Faro antiniebla
R4		Luneta trasera calefactable
R5		Luneta trasera calefactable
R6		Archivo principal
R7		Atenuación/iluminación de atenuación (GB)
R8		No utilizado
R9		Luces antiniebla
R10		Bocina
R11		Bloqueo de arranque (transmisión automática)
R12		Bloqueo de puerta trasera
R13		Diferencial
R14		Luces diurnas (S, N, DK, SF)

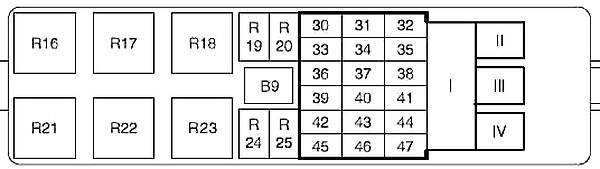

Caja de fusibles

Para comprobar o sustituir un fusible o relé, desbloquee los pestillos (1) de la tapa y retírela.



Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
30	20	Sistema de suspensión autonivelante
31	10	EWG V PCM
32	–	No utilizado
33	20	Tiempo de encendido
34	15	Sistema de gestión del motor
35	30	Compresor de aire acondicionado
36	10	Ahorro de energía (batería)
37	20	Sistema de gestión del motor
38	30	Luneta trasera calefactable lado derecho
39	30	Ventilador de refrigeración (1/1+2)
40	20	HO2S
41	30	Luneta trasera calefactable lado izquierdo
42	15	Bomba de combustible
43	20	Encendedor, asientos calefactables eléctricamente
44	30	Ventilador de refrigeración (2)

Número	Amperios [A]	Descripción
45	10	Señal de advertencia
46	30	Módulo ABS
47	30	Módulo ABS
I	80	Caja de fusibles de alimentación central
II	60	Caja de fusibles de alimentación central
III	60	Caja de fusibles de alimentación central
IV	50	Bujía incandescente diésel
R16		Ahorro de energía (batería)
R17		Bomba de inyección de combustible
R18		Luneta trasera calefactable
R19		Sistema de gestión del motor
R20		Autonivelación
R21		Cerradura de encendido
R22		Diferencial
R23		Diferencial
R24		Aire acondicionado
R25		No utilizado

Relés auxiliares

Número	Descripción	Ubicación
R26	Asientos calefactables	Panel central
R27	Techo solar eléctrico	Techo solar
R28	Motor del ventilador de la calefacción	Soporte detrás de la guantera
R29	Intermitentes	Junto a la columna de dirección
R30	Interruptor «Trip» (ventanas)	Puerta del conductor
R31	Lavado de faros	Soporte detrás de la guantera
R32	Bujía incandescente diésel	Compartimento del motor
R33	Frecuencia del limpiaparabrisas trasero	Junto a la columna de dirección
R34	Ventilador de refrigeración del motor	Compartimento del motor
R35	Faros antiniebla delanteros (NL,S)	Debajo del salpicadero
R36	No utilizado	–
R37	Sistema de control de velocidad	Soporte detrás de la guantera
R38	Compresor de aire	Soporte detrás de la guantera

Acerca del Ford Scorpio 2 (1994-1998)

El Ford Scorpio 2, fabricado entre 1994 y 1998, es conocido por su diseño elegante y el confort que ofrece. Este modelo estaba disponible en varias versiones de carrocería, incluyendo sedanes y familiares, y estaba equipado con una amplia gama de motores. Entre los motores más comunes se encontraban los de gasolina de 2.0, 2.3 y 2.9 litros, así como los diésel de 2.5 litros. El Ford Scorpio 2 fue popular por su amplitud, sus cómodas características de conducción y las tecnologías avanzadas que ofrecía en ese momento.

Esquema de la caja de fusibles del Ford Scorpio 2

Esta página muestra el esquema de la caja de fusibles del Ford Scorpio 2, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles se encuentra normalmente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
