Ford Ranger T6 (2011-2018) – caja de fusibles
Ford Ranger T6 (2011-2018) – diagrama de la caja de fusibles
Año de fabricación: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Ranger T6 (2011-2018) es el fusible 20 en la caja de fusibles del compartimento del motor.

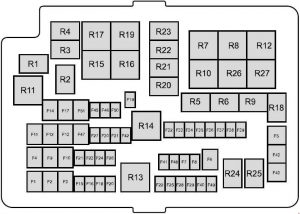

Caja de fusibles del compartimento del motor (tipo 1)
| Fusible | Amperaje [A] | Descripción |
| 1 | 60 | Alimentación de la caja de fusibles
en la sección de pasajeros (batería) |
| 2 | 60 | Alimentación de la caja de fusibles
en la sección de pasajeros (batería) |
| 3 | 50 | Gasolina:
ventilador de refrigeración del motor |
| 60 | Diésel:
módulo de control de las bujías incandescentes |
|
| 4 | 40 | Módulo del sistema antibloqueo |
| 5 | 30 | Elevalunas eléctricos (delanteros y traseros) |
| 6 | 25 | 2011-2014:
Masa del motor de tracción total (4WD) |
| 7 | – | – |
| 8 | – | – |
| 9 | 20 | Asientos eléctricos |
| 10 | 20 | 2015-2018:
Toma de corriente en el salpicadero, parte superior de la consola |
| 25 | 2011-2014:
Elevalunas eléctricos (delanteros) |
|
| 11 | 30 | Motor del ventilador |
| 12 | 25 | Potencia del motor de tracción total (4WD) |
| 13 | 20 | Espiral del motor de arranque |
| 14 | 20 | Luneta trasera térmica |
| 15 | 10 | Gasolina:
Bomba de combustible flexible |
| 20 | Diésel (2013-2016):
Bujía incandescente del evaporador |
|
| 15 | Diésel (2011-2012 y 2017-2018):
Bujía incandescente del evaporador |
|
| 16 | 10 | Embrague del aire acondicionado |
| 17 | 25 | Elevalunas eléctricos (delanteros) |
| 18 | 25 | Motor del limpiaparabrisas delantero |
| 19 | 25 | 2011-2014:
Masa del motor del limpiaparabrisas delantero |
| 20 | 20 | Encendedor de cigarrillos |
| 21 | 15 | Bocina |
| 22 | 15 | 2011-2016:
Inyectores de combustible, válvula de combustible flexible |
| 10 | 2017-2018:
Inyectores de combustible, válvula de combustible flexible. |
|
| 23 | 10 | Válvula solenoide de bloqueo del diferencial |
| 24 | 20 | 2011-2014:
Toma de corriente auxiliar (consola delantera) |
| 25 | 15 | Bobinas de encendido,
sensor de temperatura y flujo de aire masivo, módulo de bujías incandescentes, válvula de control de vacío (VCV), regulador electrónico de vacío (EVRV) |
| 26 | 7,5 | Módulo de control electrónico (ECM) |
| 27 | 10 | Módulo de control de la transmisión (TCM) |
| 28 | 10 | Sensor de oxígeno calentado en los gases de escape,
sensor de oxígeno calentado universal, bobinas de relé |
| 29 | 15 | Módulo de control electrónico (ECM) |
| 30 | 5 | 2015-2018:
Sensor de monitoreo de la batería |
| 15 | 2011-2014:
Sensor de monitoreo de la batería |
|
| 31 | 20 | Toma de corriente auxiliar (consola trasera) |
| 32 | 5 | Interruptor de la transmisión del aire acondicionado |
| 33 | 10 | Módulo de control de la transmisión (TCM) |
| 34 | 5 | 2014-2018:
Módulo de la tripulación principal 2011-2013: Calentador PTC (si está instalado) |
| 35 | 20 | Alimentación de la caja de fusibles
en la sección de pasajeros (encendido) |
| 36 | 5 | Módulo del sistema antibloqueo |
| 37 | 10 | Ajuste de los faros |
| 38 | 20 | 2011-2014:
Asiento calefactable |
| 39 | 10 | Espejos eléctricos |
| 40 | 10 | Bomba del evaporador |
| 41 | 10 | Espejos calefactables |
| 42 | 10 | Señal de advertencia |
| 43 | 30 | 2011-2014:
Parabrisas calefactable (derecho) |
| 44 | 30 | 2011-2014:
Parabrisas calefactable (izquierdo) |
| 45 | 25 | Módulo del sistema antibloqueo |
| 46 | 20 | 2011-2014:
Toma de corriente auxiliar (inserto (consola central)) |
| 20 | 2015-2018:
Aislador de batería |
|
| 47 | 40 | Módulo de enganche de remolque |
| 48 | – | – |
| 49 | – | – |
| 50 | 5 | Relé de encendido,
bobinas de relé |
| 51 | 20 | 2011-2018:
Remolque (alimentación de batería de 12/13 pines / Siempre activo) |
| 30 | 2011-2014:
Elevalunas eléctricos (traseros) |
|
| Relés |
||
| R1 | Bloqueo de llave |
|
| R2 | Limpiaparabrisas encendido o apagado | |
| R3 | Embrague del aire acondicionado | |
| R5 | Bloqueo del diferencial | |
| R6 | Limpiaparabrisas | |
| R7 | Ventilador de refrigeración del motor bajo | |
| R8 | Ventilador de refrigeración del motor alto | |
| R9 | Bomba de combustible flexible,
bujía incandescente del evaporador |
|
| R10 | Luneta trasera térmica | |
| R11 | 2011-2014:
Parabrisas calefactable |
|
| R12 | – | |
| R13 | Mantenimiento de la alimentación electrónica
del módulo de control (ECM) |
|
| R14 | Encendido | |
| R15 | Motor 4WD 2
(en el sentido de las agujas del reloj) |
|
| R16 | Motor 4WD 1
(en sentido contrario a las agujas del reloj) |
|
| R17 | Motor 4WD | |
| R18 | Alarma de seguridad | |
| R19 | Motor de arranque | |
| R20 | – | |
| R21 | – | |
| R22 | – | |
| R23 | – | |
| R24 | – | |
| R25 | – | |
| R26 | Motor del ventilador | |
| R27 | Asiento eléctrico | |
Diagrama de fusibles del habitáculo – tipo 1
| Número | Amperaje [A] | Descripción |
| 56 | 20 | Bomba de combustible |
| 57 | – | – |
| 58 | – | – |
| 59 | 5 | Sistema pasivo antirrobo (PATS) |
| 60 | 10 | Iluminación interior,
juego de interruptores en la puerta del conductor, iluminación ambiental, iluminación de puertas abiertas, palanca de la transmisión automática, iluminación del espacio para los pies |
| 61 | – | – |
| 62 | 5 | Módulo del sensor de lluvia |
| 63 | 5 | Tacógrafo |
| 64 | – | – |
| 65 | – | – |
| 66 | 20 | Desactivación de la puerta del conductor,
cierre centralizado doble |
| 67 | 5 | Interruptor de las luces de freno |
| 68 | – | – |
| 69 | 5 | Juego de intermitentes,
módulo de control integrado (ICP), módulo de seguimiento y bloqueo |
| 70 | 20 | Cierre centralizado |
| 71 | 5 | Aire acondicionado |
| 72 | 7,5 | Señal de advertencia |
| 73 | 5 | Diagnóstico a bordo II |
| 74 | 20 | Conjunto principal |
| 75 | 15 | Faros antiniebla delanteros |
| 76 | 10 | Luz de marcha atrás, espejo |
| 77 | 20 | Bomba del lavaparabrisas |
| 78 | 5 | Encendido |
| 79 | 15 | Radio,
señal de audio DIN, audio FSAO, pantalla multifunción |
| 80 | 20 | Pantalla multifunción,
audio Hi, audio Bluetooth (2015-2018), módulo de bloqueo de la válvula de freno (BVC) (2011-2014) |
| 81 | 5 | Sensor de movimiento interno |
| 82 | 20 | Masa de la bomba del lavaparabrisas |
| 83 | 20 | Base del bloque central |
| 84 | 20 | Desactivación de la puerta del conductor,
cierre centralizado doble masivo |
| 85 | 7,5 | Juego de indicadores, módulo de asistencia al estacionamiento,
cámara de marcha atrás, aire acondicionado manual, espejo, módulo de seguimiento y bloqueo |
| 86 | 10 | Sistema de seguridad,
indicador de desactivación del airbag del pasajero |
| 87 | 7,5 | Tacógrafo |
| 88 | – | – |
| 89 | – | – |
Cuadro de fusibles auxiliar
| Posición | Amperaje [A] | Descripción |
| 1 | 25 | Faro con luz de cruce |
| 2 | 15 | Faro en posición |
| 3 | 10 | Lámpara de advertencia LED |
| 4 | 15 | Luces de trabajo |
| 5 | 20 | Reserva |
| 6 | 20 | Punto de alimentación |
| 7 | 15 | Luz de marcha atrás |
| 8 | 15 | Intermitentes, luz de freno |
| 9 | 15 | Jefe de tripulación |
| 10 | 5 | Desactivación del fusible
(toma de tierra del aislador) |
| 11 | – | – |
| 12 | – | – |
| Relés | ||
| R1 | Luces de trabajo | |
| R2 | Lámpara de advertencia LED | |
| R3 | Reserva | |
| R4 | Faro en posición | |
| R5 | Intermitente (izquierdo) | |
| R6 | Intermitente (derecho) | |
| R7 | Luz de freno | |
| R8 | – | |
| R9 | – | |
Diagrama de la caja de fusibles del compartimento del motor (tipo 2)
| Fusible | Amperaje [A] | Descripción |
| 1 | 25 | Módulo inteligente del limpiaparabrisas |
| 3 | 15 | Sensor de lluvia |
| 5 | 20 | Punto de alimentación auxiliar
(parte trasera de la consola central) |
| 7 | 20 | Módulo de control del sistema de tracción |
| 8 | 20 | Sistema de admisión variable,
módulo de control del motor, válvula de purga de vapores de combustible, sensor de oxígeno calentado, sensor de monitoreo del catalizador (CMS) |
| 10 | 20 | Punto de alimentación adicional
(encendedor de cigarrillos) |
| 11 | 15 | Módulo de control del motor,
bobina de encendido |
| 12 | 15 | 2,2 l 3,2 l Duratorq:
alimentación del ventilador, módulo de control del motor, bujías incandescentes |
| 13 | 15 | 2,5 l Duratec:
calefacción, inyectores de combustible |
| 14 | 15 | 2,2 l Duratorq:
módulo de control del motor, calefacción PCV |
| 16 | 20 | Punto de alimentación adicional
(encendedor de cigarrillos 2) |
| 17 | 20 | Punto de alimentación auxiliar
(compartimento de carga trasero) |
| 18 | 10 | 2,5 l Duratec:
módulo de control del motor, mantenimiento de la potencia activa |
| 19 | 10 | Dirección asistida electrónica |
| 20 | 10 | Control de iluminación,
ajuste de los faros |
| 21 | – | – |
| 22 | 10 | Embrague del aire acondicionado |
| 23 | 15 | Pantalla de visualización frontal,
cámara de asistencia al estacionamiento trasero, control de crucero adaptativo |
| 24 | 5 | Interruptor de presión del aire acondicionado
(solo vehículos con transmisión manual) |
| 25 | 10 | Módulo de prevención de bloqueo de ruedas |
| 26 | 10 | Interruptor de ajuste del espejo,
tacógrafo |
| 27 | 5 | Calefacción auxiliar |
| 28 | 10 | Módulo de control del sistema de tracción |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 34 | 15 | Luz de freno
(montaje central alto) |
| 35 | 15 | 2,2 l Duratorq y 3,2 l Duratorq:
módulo de control de la transmisión |
| 36 | – | – |
| 37 | 10 | Espejo exterior calefactable |
| 43 | – | – |
| 44 | – | – |
| 45 | 10 | 2,5 l Duratec:
inyectores de combustible |
| 46 | 10 | – |
| 47 | 10 | Interruptor del pedal de freno |
| 48 | 20 | Bocina |
| 49 | – | – |
| 50 | – | – |
| 51 | – | – |
| 52 | – | – |
| 53 | 10 | Bloqueo del diferencial trasero |
| 54 | – | – |
| 55 | – | – |
| Relés |
||
| 2 | Relé electromagnético del motor de arranque | |
| 4 | Relé del motor del ventilador | |
| 6 | 2,5 l Duratec:
Relé del ventilador de refrigeración (ventilador de refrigeración de alta velocidad) |
|
| 9 | Relé de la unidad de control del grupo motor | |
| 15 | Relé del motor de arranque | |
| 32 | 2,5 l Duratec y 2,2 l Duratorq:
bomba de combustible |
|
| 33 | Relé del embrague del aire acondicionado | |
| 38 | 2,5 l Duratec:
Relé del ventilador de refrigeración (baja velocidad) |
|
| 39 | Relé de potencia de tracción total | |
| 40 | Relé de la luz de freno
(montaje central alto) |
|
| 41 | Relé de la bocina | |
| 42 | Relé del motor 4WD n.º 2 | |
| 86 | Relé del motor 4WD n.º 1 | |
Placa de distribución de energía – parte inferior
| N.º | Amperaje [A] | Descripción |
| 56 | – | – |
| 57 | – | – |
| 58 | – | – |
| 59 | 25 | Tractor de cuatro ruedas |
| 60 | 30 | Módulo de control de la bomba de combustible |
| 61 | 30 | Descongelación del parabrisas
(izquierda) |
| 62 | 50 | Módulo de control de la carrocería 1
(iluminación) |
| 63 | 30 | 2,5 l Duratec:
ventilador de refrigeración de baja velocidad |
| 64 | 20 | Conector de remolque |
| 65 | 20 | Asientos delanteros calefactables |
| 66 | 30 | Descongelación del parabrisas
(derecha) |
| 67 | 50 | Módulo de control de la carrocería 2 |
| 68 | 20 | Descongelador de la luneta trasera |
| 69 | 30 | Sistema antibloqueo
(válvulas) |
| 70 | – | – |
| 71 | 50 | 2,5 l Duratec:
Ventilador de refrigeración rápido |
| 72 | – | – |
| 73 | – | – |
| 74 | 20 | Asiento del conductor con asistencia |
| 75 | – | – |
| 76 | – | – |
| 77 | – | – |
| 78 | – | – |
| 79 | 40 | Motor del ventilador |
| 80 | – | – |
| 81 | 40 | Inversor |
| 82 | 60 | Sistema antibloqueo
(bomba) |
| 83 | 25 | Motor del limpiaparabrisas delantero |
| 84 | 30 | Válvula solenoide del motor de arranque |
| 85 | – | – |
| 87 | 40 | Módulo del remolque |
Diagrama de fusibles de alta corriente
| Número | Amperaje [A] | Descripción |
| 1 | 70 | 2,5 l Duratec:
Unidad de control de calefacción (arranque en frío) |
| 60 | 2,2 l Duratorq y 3,2 l Duratorq:
módulo de bujías incandescentes. |
|
| 2 | 125 | Módulo de control de la carrocería 1 |
| 3 | 50 | 2,5 l Duratec:
módulo de control de la carrocería 2 2,2 l Duratorq y 3,2 l Duratorq: módulo de control de la carrocería, cámara de marcha atrás durante el estacionamiento, módulo de calidad de tensión, control de crucero adaptativo, pantalla de visualización frontal |
| 4 | – | Barras colectoras comunes para la caja de distribución |
Inserto de fusible montado en la batería
| N.º | Amperaje [A] | Descripción |
| 1 | 225 | Módulo de control de la carrocería 1 |
| 2 | 125 | Dirección asistida electrónica. |
Diagrama de fusibles del habitáculo (tipo 2)
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Bombilla de la guantera,
bombilla de mapa, ahorro de batería, consola superior, parasol, manija, palanca de la transmisión automática (diésel) |
| 2 | 7,5 | – |
| 3 | 20 | Bloqueo de la puerta del conductor,
relé de desbloqueo de la tapa de combustible, relé de doble cierre de puerta, Aux |
| 4 | 5 | – |
| 5 | 20 | – |
| 6 | 10 | – |
| 7 | 10 | – |
| 8 | 10 | Alarma de seguridad |
| 9 | 10 | – |
| 10 | 5 | – |
| 11 | 5 | Sensor de movimiento interior |
| 12 | 7,5 | Panel de control electrónico,
aire acondicionado |
| 13 | 7,5 | Juego de indicadores,
conector de datos, módulo de control de la columna de dirección |
| 14 | 10 | – |
| 15 | 10 | Módulo de portal,
enlace de datos inteligente, OBDII (RHD) |
| 16 | 15 | Protección infantil |
| 17 | 5 | Señal acústica de la batería,
módulo de seguimiento y bloqueo |
| 18 | 5 | Encendido |
| 19 | 7,5 | – |
| 20 | 7,5 | Módulo de control de los faros |
| 21 | 5 | Sensor de humedad y temperatura en el coche |
| 22 | 5 | – |
| 23 | 10 | Inversor, Cristal de la puerta del conductor, Cierre centralizado |
| 24 | 20 | Cierre centralizado |
| 25 | 30 | Módulo de control de la puerta del conductor
(subir/bajar todas las puertas con un solo toque) (solo un botón para abrir/bajar la del conductor) |
| 26 | 30 | Módulo de control de la puerta del pasajero
(elevalunas eléctrico) (un solo toque arriba/abajo) |
| 27 | 30 | – |
| 28 | 10 | – |
| 29 | 30 | Módulo de control de la puerta trasera izquierda
(elevalunas eléctrico) (un solo toque arriba/abajo) |
| 30 | 30 | Módulo de control de la puerta trasera derecha
(elevalunas eléctrico) (un solo toque arriba/abajo) |
| 31 | 15 | Tacógrafo |
| 32 | 10 | Módulo transceptor de radio,
módulo SYNC, GPS, pantalla multifunción, mando a distancia |
| 33 | 20 | Unidad de audio |
| 34 | 30 | Relé del motor de arranque |
| 35 | 5 | Módulo de control de restricciones |
| 36 | 15 | Espejo interior con función de atenuación automática |
| 37 | 15 | – |
| 38 | 30 | Elevalunas eléctricos
(sin módulo de control de puerta) (un solo toque arriba/abajo – solo conductor) |
Acerca del Ford Ranger T6 (2011-2018)
El Ford Ranger T6, fabricado entre 2011 y 2018, es una camioneta robusta y fiable que ha ganado popularidad entre los conductores de todo el mundo. Este modelo es conocido por su durabilidad y capacidad para manejar terrenos difíciles, lo que lo hace ideal tanto para el trabajo como para el ocio. El Ford Ranger T6 ofrece varias opciones de motor, incluyendo variantes diésel y gasolina, que proporcionan suficiente potencia y eficiencia. En el interior, encontramos tecnologías modernas y comodidad que aumentan el confort de conducción. Este modelo también está equipado con funciones de seguridad avanzadas que garantizan la protección del conductor y los pasajeros.
Diagrama de la caja de fusibles del Ford Ranger T6
Esta página muestra el diagrama de la caja de fusibles del Ford Ranger T6, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles suele estar ubicada en el compartimento del motor y en el habitáculo del vehículo. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos y su mantenimiento adecuado es esencial para la larga vida útil del vehículo.
