Iveco Daily (1989-2014) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Iveco Daily (1989–2014), obtendrás información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderás la asignación de cada fusible (distribución de fusibles).
Iveco Daily (1989-2000) – esquema de fusibles
Año de fabricación: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
El fusible del encendedor de cigarrillos (toma de corriente) en el Iveco Daily (1989-2000) es el fusible 33 en la caja de fusibles.
Caja de fusibles
| Nº | Amperaje [A] | Descripción |
| 1 | 5 | Luz delantera izquierda;
Luz de matrícula izquierda; Luz trasera derecha; Luz delantera derecha y trasera izquierda. |
| 2 | 5 | Luces – salpicadero;
Luz delantera izquierda; Iluminación de la matrícula derecha; Luz trasera izquierda; Luz delantera izquierda y trasera derecha. |
| 3 | 7,5 | Luces de contorno;
Luz delantera izquierda; |
| 4 | 7,5 | Luz delantera derecha |
| 5 | 7,5 | Luz de carretera izquierda |
| 6 | 7,5 | Luz de carretera derecha |
| 7 | 3 | Cuentakilómetros electrónico o tacógrafo |
| 8 | 5 | Freno – dispositivo – indicador de avería |
| 9 | 10 | Faros antiniebla |
| 10 | 3 | Faros antiniebla traseros |
| 11 | 5 | Iluminación interior (autobús) |
| 12 | 7,5 | No utilizado |
| 13 | 10 | Luces de emergencia |
| И | 5 | Intermitentes en tractores de carretera |
| 15 | 3 | Parada del motor |
| 16 | 7,5 | Luces de marcha atrás;
Luces de freno. |
| 17 | 10 | Bocina |
| 18 | 7,5 | Iluminación interior;
Encendedor de cigarrillos. |
| 19 | 15 | Filtro de aceite calentado |
| 20 | 10 | Limpiaparabrisas;
Bomba del lavaparabrisas. |
| 21 | 15 | Calentador eléctrico;
Ventilador electromagnético. |
| 22 | 7,5 | Iluminación de presión;
Luz intermitente. |
| 23 | 25 | Ventana eléctrica;
Ventilador electromagnético. |
| 24 | 10 | Botón de control de emergencia (Bus) |
| 25 | 20 | Aire acondicionado |
| 26 | 20 | Aire acondicionado |
| 27 | 25 | Aire acondicionado |
| 28 | 25 | Calentador eléctrico |
| 29 | 40 | Unidad de control del termostato |
| Relés | ||
| E1 | Luces de cruce (contactos del interruptor) | |
| E2 | Luces de carretera (contacto NA) | |
| E3 | Desconexión de usuarios en la fase inicial
(falta de contacto). |
|
| E4 | Faros antiniebla (contactos del interruptor) | |
| E5 | Filtro de aceite calentado | |
| E6 | Unidad de control de emergencia | |
| E7 | Luces diurnas + faros antiniebla | |
| E8 | Bocina (contacto NA) | |
| E9 | Limpiaparabrisas con funcionamiento intermitente | |
| E10 | Luz intermitente (contacto NA) | |
| E11 | Diodo para control de emergencia
(con luces diurnas). |
|
| E12 | No se utiliza | |
| E13 | Fallo del sistema de frenos
(contacto del interruptor). |
|
| E14a | Unidad de control de emergencia
(con luces diurnas). |
|
| E14b | Unidad de control de emergencia
(con luces diurnas). |
|
| E15 | Intermitentes;
Carga única de emergencia. |
|
| C | Aire acondicionado | |
Iveco Daily (2000-2006) – esquema de fusibles
Año de fabricación: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
El fusible del encendedor de cigarrillos (toma de corriente) en el Iveco Daily (2000-2006) es el fusible 20 o 21 en la caja de fusibles
Caja de fusibles
| Nº | Descripción | Amperaje [A] |
| 1 | ID / TCA (.11): Motor de arranque térmico | 40 |
| 1 | UNIJET (.13-.15): Motor de arranque térmico | 80 |
| 1 | UNIJET F1A (.10-.12):
Motor de arranque térmico; Calentador adicional. |
30 |
| 2 | Inmovilizador / Calefacción / EDC | 5 |
| 3 | Dispositivo DDS | 5 |
| 4 | Grupo de indicadores (+30) | 5 |
| 5 | Grupo de indicadores (+15) | 5 |
| 6 | Unidad de control
(cubierta antiniebla trasera, intermitentes) |
5 |
| 7 | Unidad de vástago (faros de cruce) | 10 |
| 8 | Unidad de vástago (faros de carretera) | 15 |
| 9 | Unidad de control (luces laterales) | 15 |
| 10 | Escobillas limpiaparabrisas | 15 |
| 11 | Unidad de control
(intermitentes/faros de emergencia) |
15 |
| 12 | Unidad de la palanca (bocina) | 15 |
| 13 | Luz de marcha atrás | 5 |
| 14 | Luz lateral,
iluminación, iluminación de la matrícula |
5 |
| 15 | Iluminación lateral combinada | 5 |
| 16 | Faro de cruce izquierdo | 10 |
| 17 | Faro de cruce derecho | 10 |
| 18 | Faro de carretera izquierdo | 10 |
| 19 | Faro de carretera derecho;
Regulación del faro. |
10 |
| 20 | Iluminación interior;
Radio; Encendedor de cigarrillos. |
10 |
| 20 | UNIJET F1A (.10-.12):
Iluminación interior; Radio. |
10 |
| 21 | Descongelador eléctrico del parabrisas | 30 |
| 21 | UNIJET F1A (.10-.12):
Encendedor de cigarrillos |
15 |
| 22 | Filtro de combustible calentado | 15 |
| 23 | Unidad de control electrónico EDC | 25 |
| 24 | EDC | 10 |
| 25 | Luces de freno | 5 |
| 26 | Fundición a presión de 13 pines | 15 |
| 27 | Fundición a presión de 13 pines | 15 |
| 28 | Fundición a presión de 13 pines | 10 |
| 29 | Conector de diagnóstico de 38 pines | 5 |
| 30 | Faros antiniebla | 10 |
| 31 | Climatización;
Calentador adicional; Refrigeración del motor. |
5 |
| 31 | UNIJET F1A (.10-.12):
Compresor; Temporizador; ventilador del motor. |
10 |
| 32 | Control climático | 5 |
| 33 | Calentador adicional | 20 |
| 34 | Pulverizador de faros | 20 |
| 35 | Bloqueo del diferencial trasero | 5 |
| 36 | Luz de advertencia de fallo ABS, EBD, ABD | 5 |
| 37 | ABS | 5 |
| 39 | Espejos calentados | 10 |
| 39 | UNIJET F1A (.10-.12):
Espejos calefactables; Luneta trasera calefactable; Parabrisas calefactable. |
10 |
| 40 | Ventanas eléctricas | 30 |
| 40 | UNIJET F1A (.10-.12):
Ventanas eléctricas (izquierda) |
20 |
| 41 | Luneta trasera calefactable;
Parabrisas calefactable. |
10/20 |
| 42 | Suspensión autonivelante (Wabco) | 5 |
| 43 | Luz de advertencia de fallo del airbag | 5 |
| 44 | Suspensión autonivelante (Wabco) | 40 |
| 45 | Airbag | 5 |
| 46 | Válvula solenoide para el motor de arranque | 5 |
| 46 | UNIJET F1A (.10-.12):
Ventanas eléctricas (derecha) |
20 |
| 47 | Bomba de combustible eléctrica | 10 |
| 48 | Bloqueo de puertas / alarma | 30 |
| 49 | Bloqueo de puertas / alarma | 5 |
| 50 | Bloqueo del diferencial trasero | 30 |
| 51 | Consumo total de energía | 10 |
| 52 | Bloqueo del diferencial delantero (4 × 4) | 30 |
| 53 | Suspensión autonivelante (Techniek) | 30 |
| 54 | Puerta trasera eléctrica (furgoneta y 6 + 1) | 15 |
| 55 | Puerta giratoria | 15 |
| Código | Relé | |
| 25035 | Encendido de luces exteriores | |
| 25003 | Encendido de luces antiniebla | |
| 25006 | Encendido de luces de freno | |
| 25704 | Control total del encendido de la toma de fuerza | |
| 25104 | Desactivación del retardador con ABS activo | |
| 25209 | Desactivación de la carga durante el arranque | |
| 25222 | Encendido del motor de arranque | |
| 25223 | Control del motor de arranque del ventilador | |
| 25307 | Encendido del compresor del aire acondicionado | |
| 25336 | Refrigeración del motor | |
| 25337 | Desactivación del compresor del aire acondicionado | |
| 25340 | Señal de compresor encendido | |
| 25620 | Señal de obstrucción del filtro de combustible | |
| 25705 | Diagnóstico activado | |
| 25810 | Control del circuito del filtro de combustible calentado | |
| 25811 | Control avanzado del variador (KSB) | |
| 25818 | Encendido de la calefacción del parabrisas | |
| 25837 | Activación de la bomba de combustible eléctrica | |
| 25858 | Encendido del EDC | |
| 25926 | Posibilidad de elevar la suspensión | |
| 25927 | Posibilidad de bajar la suspensión | |
| 25928 | Encendido de la luneta trasera calefactable | |
| 61002A | Anti-retorno de Trinary | |
| 61002В | Anti-retorno de TGC (autobús) | |
| 66010 | Temporizador del chorro de los faros | |
Iveco Daily (2011-2014) – esquema de fusibles
Año de fabricación: 2011, 2012, 2013, 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Iveco Daily (2011-2014) es el fusible F16 en la caja de fusibles del compartimento del motor.
Caja de fusibles y relés bajo el salpicadero
| Nº | Descripción | Amperaje [A] |
| F12 | Relé T1b (30-87) luz de carretera derecha. | 7,5 |
| F13 | Relé T1a (30-87) luz de carretera izquierda;
Regulador de faros, |
7,5 |
| F31 | Relé T54 (86) para limpiaparabrisas,
T50 – T51 – T52 – T53 – motores eléctricos y control de ventanas eléctricas. |
5 |
| F32 | Relé T44 (30-86) para descarga
de la batería con voltaje mínimo – iluminación interior. |
7,5 |
| F33 | Puerta abierta | 15 |
| F34 | Toma del instalador | 20 |
| F36 | Relé T20 para
radio del coche MODUS, tacógrafo, convergencia, sirena, sensor de aparcamiento. |
15 |
| F37 | Salpicadero;
Luces de freno; Toma para remolque. |
7,5 |
| F38 | Cierre centralizado | 20 |
| F42 | ABS9 o ESP9 | 5 |
| F43 | Relé T23a (86-87) del limpiaparabrisas;
Relé T23b (86-87) |
20 |
| F47 | Relé T25a (86-87) y T25b (86-87)
para elevalunas eléctrico en el lado del conductor. |
25 |
| F48 | Relé T26a (86-87) y T26b (86-87) para elevalunas eléctrico
(en el lado del pasajero). |
25 |
| F49 | Panel de control;
Tacógrafo; Módulo Exp.; Toma del instalador; Control ASR; Telma (bobina); Cámara de vídeo; Inclinación; Bloqueo del diferencial trasero. |
5 |
| F50 | Airbag | 5 |
| F51 | Filtro verde;
Radio del coche; Convergencia; Sensores de aparcamiento; CAF. |
5 |
| F53 | Salpicadero;
Reloj para calefacción adicional |
5 |
| F89 | Vacío | – |
| F90 | Relé T11a (30-86) para luz de carretera izquierda. | 7,5 |
| F91 | Relé T11b (30-86) para luz de cruce derecha. | 7,5 |
| F92 | Relé T12a (30-86) para luz antiniebla izquierda. | 7,5 |
| F93 | Relé T12b (30-86) para luz antiniebla derecha. | 7,5 |
| Nº | Relé | |
| T01а | Luz de cruce izquierda;
Regulador de faros. |
|
| T01b | Luz de cruce derecha | |
| Т11а | Luz de carretera izquierda | |
| T11b | Luz de carretera derecha | |
| Т12а | Luz antiniebla izquierda | |
| Т12b | Luz antiniebla derecha | |
| Т23а | Limpiaparabrisas | |
| Т25а | Elevalunas eléctrico en el lado del conductor. | |
| Т25b | Elevalunas eléctrico en el lado del conductor. | |
| Т26а | Elevalunas eléctrico en el lado del pasajero | |
| Т26b | Elevalunas eléctrico en el lado del pasajero. | |
| Т37а | Puerta trasera con cierre centralizado | |
| Т37b | Cierre centralizado (común) | |
| Т37с | Puerta lateral con cierre centralizado | |
| T37d | Cierre centralizado de la puerta trasera | |
| Т44 | Drenaje de la batería con voltaje mínimo. | |

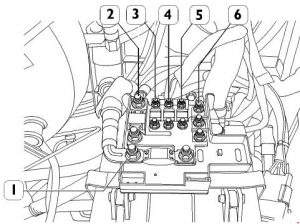

Caja de fusibles sobre la batería
| Nº | Descripción | Amperaje [A] |
| 1 | +30 positivo de F75 para motor de arranque, alternador
y freno (si está presente). |
500 |
| 2 | +30 positivo de F70 para SCM BUS-BAR | 150 |
| 3 | +30 positivo de F73 para precalentamiento
de bujías. |
60 |
| 4 | +30 positivo de F72 para nodo de frenado | 40 |
| 5 | +30 positivo a F7I para 1er potencia de la ECU | 80 |
| 6 | +30 positivo a F64 en SCM/A para sensor IBS para Stop & Start. | – |
Relé del compartimento del motor y caja de fusibles
| Nº | Descripción | Amperaje [A] |
| F01 | Suspensión neumática | 40 |
| F02 | Llave de arranque | 30 |
| F03 | Ventiladores del aire acondicionado de la cabina y
calentador adicional del refrigerante del motor. |
40 |
| F04 | Sistema de frenos (válvulas) | 30 |
| F05 | Suspensión neumática | 40 |
| F06 | SCM 1 / A – SCM 1 / B – alimentación SCM2 | 40 |
| F07 | Relé T7 (30-87) para toma de corriente del interruptor de encendido. | 40 |
| F08 | Relé T8 (30-87) para bomba de combustible | 15 |
| F09 | Transmisión automática | 30 |
| F11 | Relé T64 (30-87) para espejos calefactables y
parabrisas calefactable. |
15 |
| F11 | EDC FI A (cargas primarias) de
inyectores RELÉ PRINCIPAL (CNG) |
15 |
| F14 | Transmisión automática;
RELÉ PRINCIPAL T9 (86). |
10 |
| F15 | Relé T2 (30-87) para bomba
de refrigeración BOSCH. |
10 |
| F16 | Encendedor de cigarrillos de T7 | 15 |
| F17 | EDC FIC (cargas secundarias) de
relé principal; Unidad de control inteligente (CNG). |
10/15 |
| F18 | Bloqueo del diferencial trasero | 30 |
| F19 | Relé T6 (30-87) para bocina | 7,5 |
| F20 | Toma de 13 polos | 10 |
| F21 | Relé TI4 (30) para válvulas solenoides
de cilindros (CNG). |
7,5 |
| F22 | EDC F1A y F1C (cargas primarias) de
RELÉ PRINCIPAL; Sonda Lambda. |
20 |
| F22 | Cubo de basura (CNG);
Sondas Lambda (CNG). |
15 |
| F23 | Relé T19 (30-87) para limpiaparabrisas | 30 |
| F24 | Toma de corriente de T7 | 15 |
| F30 | Relé T3 (30-87) para
luces laterales. |
7,5 |
| F81 | Transmisión automática | 30 |
| F82 | Potencia del ordenador de a bordo 2 | 70 |
| F83 | Relé T30 (30-87) para ventiladores
de calefacción en la cabina. |
40 |
| F84 | Potencia de las válvulas solenoides para cilindros | 15 |
| F84 | Relé T5 y T14 para embrague Baruffaldi. | 7,5 |
| F85 | Relé T31 (30-87) para filtro de combustible y calentador del filtro de sedimentos. | 25 |
| F87 | EDC – transmisión automática | 7,5 |
| F87 | 5SF – transmisión automática | 7,5 |
| Relés | ||
| T02 | Bomba de refrigeración BOSCH | 20 |
| T02 | Embrague Baruffaldi (CNG) | 20 |
| Т03 | Luces laterales | 30 |
| T05 | Primer embrague de dientes Baruffaldi | 30 |
| T06 | Bocina | 20 |
| T07 | Toma de corriente del interruptor de encendido | 50 |
| T08 | Bomba de combustible | 20 |
| T09 | RELÉ PRINCIPAL | 30 |
| T10 | Prevención de arranque del motor | 30 |
| T14 | Segundo embrague de dientes Baruffaldi | 20 |
| T14 | Válvulas solenoides de bombonas (CNG) | 20 |
| T17 | Limpiaparabrisas | 10/20 |
| T19 | Activación de la velocidad de los limpiaparabrisas del cristal interior. | 10/20 |
| T20 | Diagnóstico con MODUS | 20 |
| Т30 | Ventiladores de calefacción de la cabina | 50 |
| T31 | Calefacción del filtro de combustible y del filtro de sedimentos | 30 |
| SCM1 / A | ||
| F60 | Aire acondicionado adicional | 30 |
| F61 | Relé T51 (30-87) para compresor de aire acondicionado. | 7,5 |
| F62 | Relé T52 (30-87) para luneta trasera calefactable derecha. | 10 |
| F63 | Calefacción de la luneta trasera calefactable izquierda;
Unidad de calefacción; Relé T56 (86) del compresor. |
10 |
| F64 | Sensor IBS para Stop & Start | 5 |
| F65 | Relé T7 (30-87) para asientos calefactables. | 20 |
| Relés |
||
| T49 | Stop & Start | 30 |
| T50 | Vacío | – |
| T51 | Activación del compresor del aire acondicionado | 20 |
| T52 | Lunetas traseras calefactables | 20 |
| SCM1 / B | ||
| F66 | Relé T54 (30-87) para limpiaparabrisas. | 15 |
| F67 | Vacío | – |
| F68 | Vacío | – |
| F69 | Opcional 4448 para autobús | 5 |
| F77 | Vacío | – |
| F78 | Vacío | – |
| Relés | ||
| T53 | Dispositivo de calefacción | 20 |
| T54 | Limpiaparabrisas | 20 |
| T55 | Arranque potente | 10/20 |
| T56 | Luces de freno con retardador TELMA activado. | 10/20 |
| SCM2 | ||
| T63 | Vacío | – |
| T64 | Espejos exteriores calefactables;
Parabrisas calefactable. |
20 |
Acerca del Iveco Daily (1989-2014)
El Iveco Daily, fabricado entre 1989 y 2014, es conocido por su robustez y versatilidad, lo que lo hace ideal para diversos fines comerciales. Este modelo ofrece una amplia gama de opciones de motor, incluyendo motores diésel con diferentes potencias, que garantizan un consumo óptimo de combustible y fiabilidad. El Iveco Daily está disponible en varias configuraciones de carrocería, lo que permite adaptar el vehículo a las necesidades específicas de los usuarios. Su diseño está pensado para soportar condiciones exigentes, al tiempo que proporciona comodidad y seguridad tanto para el conductor como para los pasajeros.
Esquema de la caja de fusibles del Iveco Daily
Esta página muestra el esquema de la caja de fusibles del Iveco Daily, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles suele estar ubicada en la cabina del conductor o en el compartimento del motor, lo que permite un fácil acceso para el reemplazo de fusibles. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener información precisa sobre su configuración.
