Peugeot iON (2010-2015) – caja de fusibles
Peugeot iON (2010-2015) – esquema de fusibles
Año de fabricación: 2010, 2011, 2012, 2013, 2014, 2015.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot iON (2010-2015) es el fusible 2 en la caja de fusibles del salpicadero.
Fusibles en el salpicadero

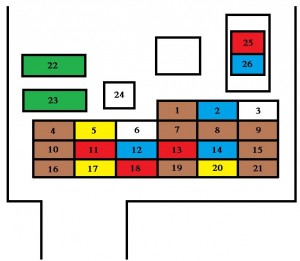

La caja de fusibles se encuentra en la parte inferior del salpicadero (derecha).
| Fusible | Amp [A] | Función |
| 1 | 7,5 | Luces de posición delanteras y traseras izquierdas |
| 2 | 15 | Toma de accesorios |
| 3 | – | No se usa |
| 4 | 7,5 | Motor de arranque |
| 5 | 20 | Sistema de audio |
| 6 | – | No se usa |
| 7 | 7,5 | Equipamiento del vehículo,
Luces de posición delanteras y traseras derechas; |
| 8 | 7,5 | Espejos laterales eléctricos |
| 9 | 7,5 | Controlador de supervisión |
| 10 | 7,5 | Aire acondicionado |
| 11 | 10 | Luz antiniebla trasera |
| 12 | 15 | Bloqueo de puertas |
| 13 | 10 | Luz de techo |
| 14 | 15 | Limpiaparabrisas trasero |
| 15 | 7,5 | Salpicadero |
| 16 | 7,5 | Calefacción |
| 17 | 20 | Asiento calefactable. |
| 18 | 10 | Opción |
| 19 | 7,5 | Calefacción de espejos exteriores |
| 20 | 20 | Limpiaparabrisas |
| 21 | 7,5 | Airbag |
| 22 | 30 | Luneta trasera térmica |
| 23 | 30 | Calefacción |
| 24 | – | No se usa |
| 25 | 10 | Radio |
| 26 | 15 | Fusible en el habitáculo |
Fusibles del compartimento del motor
| Fusible | Amp [A] | Descripción |
| 1 | – | No se usa |
| 2 | 30 | Fusible interno |
| 3 | 40 | Motor eléctrico |
| 4 | 40 | Ventilador del radiador |
| 5 | 40 | Elevalunas eléctricos |
| 6 | 30 | Bomba de vacío |
| 7 | 15 | ECU de la batería principal |
| 8 | 15 | Tercera luz de freno |
| 9 | 15 | Faros antiniebla delanteros |
| 10 | 15 | Bomba de agua |
| 11 | 10 | Cargador de a bordo |
| 12 | 10 | Intermitentes |
| 13 | 10 | Bocina |
| 14 | 10 | Luces diurnas |
| 15 | 15 | Ventilador de la batería |
| 16 | 10 | Compresor del aire acondicionado |
| 17 | 20 | Faro de cruce derecho |
| 18 | 20 | Faro de cruce izquierdo, reguladores de faros |
| 19 | 10 | Faro de carretera derecho |
| 20 | 10 | Faro de carretera izquierdo |
Sobre el Peugeot iON (2010-2015)
El Peugeot iON, fabricado entre 2010 y 2015, es un vehículo eléctrico compacto diseñado para entornos urbanos. Este modelo es conocido por su funcionamiento ecológico y silencioso, lo que lo hace ideal para la conducción en ciudad. El Peugeot iON está equipado con un motor eléctrico que proporciona suficiente potencia para el uso diario y ofrece una autonomía adecuada para distancias cortas. El vehículo está diseñado con énfasis en la eficiencia energética y el confort, y su interior es espacioso en relación con sus dimensiones exteriores compactas. El Peugeot iON también está equipado con tecnologías modernas que aumentan la seguridad y la comodidad del conductor y los pasajeros.
Esquema de la caja de fusibles del Peugeot iON
Esta página muestra el esquema de la caja de fusibles del Peugeot iON, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles se encuentra en dos ubicaciones principales: en el interior, debajo del salpicadero, y en el compartimento del motor. Los esquemas de esta página detallan los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su configuración y mantenerla correctamente.
