Peugeot Expert Tepee (2007-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Peugeot Expert Tepee (2007–2016), obtendrás información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderás la asignación de cada fusible (diseño de fusibles).
Peugeot Expert Tepee (2007) – esquema de fusibles
Año de fabricación: 2007.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot Expert Tepee (2007) es el fusible 9 en la caja de fusibles del salpicadero.

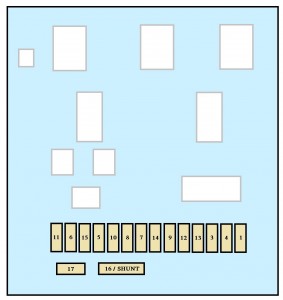

Fusibles en el salpicadero a la derecha
| Nº | Amp [A] | Descripción |
| 1 | 15 | Tercer limpiaparabrisas |
| 2 | – | No se utiliza |
| 3 | 5 | Unidad de control
airbag. |
| 4 | 10 | Sensor de ángulo del volante,
Conector de diagnóstico; Sensor ESP; Ventilación manual; Interruptor de embrague; Altura del haz de los faros; Bomba del filtro de partículas. |
| 5 | 30 | Espejos eléctricos;
Motor de la ventanilla del pasajero. |
| 6 | 30 | Alimentación de las ventanillas eléctricas delanteras |
| 7 | 5 | Luces adicionales y
iluminación de la guantera |
| 8 | 20 | Pantalla multifunción;
Sirena de advertencia; Sistema de audio; Cambiador de CD; Audio/teléfono; Esquema de fusibles del remolque (accesorios). |
| 9 | 10 | Encendedor de cigarrillos;
Conector de accesorios de segunda etapa. |
| 10 | 30 | Regulador de altura trasero;
Interruptor del volante; Salpicadero. |
| 11 | 15 | Conector de diagnóstico;
Interruptor de encendido. |
| 12 | 15 | Kit manos libres;
Unidad de control del airbag; Unidad de control de asistencia al aparcamiento. |
| 13 | 5 | Esquema de fusibles del motor;
Esquema de fusibles del remolque. |
| 14 | 15 | Sensor de lluvia;
Ventilación trasera; Aire acondicionado automático; Salpicadero. |
| 15 | 30 | Bloqueo de cerraduras |
| 16 | – | No se utiliza |
| 17 | 40 | Luneta trasera térmica;
Espejos térmicos* |
| 17 * | 10 * | Solo espejos térmicos |

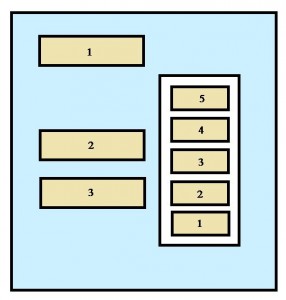

Fusibles en el habitáculo
| Nº | Amp [A] | Descripción |
| 1 | 30 | Asientos calefactables |
| 2 | 20 | Toma de 12 V de tercera etapa |
| 3 | 40/50 | Esquema de fusibles del remolque
(accesorios). |
| 4 | – | No utilizado |
| 36 | 15 | Cerraduras de puertas con bisagra |
| 37 | 10 | Cerraduras de puertas con bisagra |
| 38 | 20 | Tercer limpiaparabrisas de puerta con ala |
| 39 | 10 | Ventilación trasera |
| 40 | 5 | Espejos plegables |

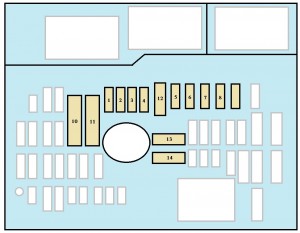

Fusibles bajo el capó
| Nº | Amp [A] | Descripción |
| 1 | 20 | Controlador del motor;
Sistemas de alimentación de combustible y aire; Instalación del ventilador, |
| 2 | 15 | Bocina |
| 3 | 10 | Bomba del lavaparabrisas delantero y trasero |
| 4 | 20 | Bomba del lavafaros |
| 5 | 15 | Sistema de alimentación de combustible |
| 6 | 10 | Dirección asistida;
Interruptor adicional del pedal de freno. |
| 7 | 10 | Sistema de frenos (ABS/ESP) |
| 8 | 20 | Control del motor de encendido |
| 9 | 10 | Interruptor principal del pedal de freno |
| 10 | 40 | Sistemas de alimentación de combustible y aire;
Sistemas de control de emisiones. |
| 11 | 40 | Ventilación delantera |
| 12 | 30 | Limpiaparabrisas |
| 13 | 40 | Interfaz de sistema integrado |
| 14 | 30 | No utilizado |
Peugeot Expert Tepee (2008-2016) – esquema de fusibles
Año de fabricación: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot Expert Tepee (2008-2016) es el fusible 9 en la caja de fusibles del salpicadero.
Fusibles en el salpicadero a la derecha
| Número | Amp [A] | Descripción |
| 1 | 15 | Limpiaparabrisas trasero |
| 2 | – | No se utiliza |
| 3 | 5 | Unidad de control del airbag |
| 4 | 10 | Sensor de ángulo de dirección;
Conector de diagnóstico; Sensor ESP; Ventilación manual; Interruptor de embrague; Altura del haz de los faros; Bomba del filtro de partículas. |
| 5 | 30 | Espejos eléctricos;
Motor de la ventanilla del pasajero. |
| 6 | 30 | Alimentación de las ventanillas eléctricas delanteras |
| 7 | 5 | Luces adicionales y
iluminación de la guantera |
| 8 | 20 | Pantalla multifunción;
Sirena de alarma; Sistema de audio; Reproductor de CD, Audio/teléfono; Esquema de fusibles del remolque (accesorios). |
| 9 | 10 | Conector de accesorios de la fila 2 |
| 10 | 30 | Regulador de altura trasero;
Interruptor del volante; Salpicadero. |
| 11 | 15 | Conector de diagnóstico;
Interruptor de encendido. |
| 12 | 15 | Kit manos libres;
unidad de control del airbag; unidad de control de asistencia al aparcamiento. |
| 13 | 5 | Esquema de fusibles del motor;
Esquema de fusibles del remolque. |
| 14 | 15 | Sensor de lluvia;
Ventilación trasera; Aire acondicionado automático; Salpicadero. |
| 15 | 30 | Bloqueo de cerraduras |
| 16 | – | No se utiliza |
| 17 | 40 | Luneta trasera térmica;
Espejos térmicos*. |
Fusibles en el habitáculo
| Nº | Amp [A] | Descripción |
| 1 | 30 | Asientos calefactables |
| 2 | 20 | Toma de 12 V. fila 3 |
| 3 | 40/50 | Esquema de fusibles del remolque
(accesorios). |
| 4 | – | No se utiliza |
| 36 | 15 | Cerraduras de puertas con bisagra |
| 37 | 10 | Cerraduras de puertas con bisagra |
| 38 | 20 | Escobilla del limpiaparabrisas de la puerta trasera |
| 39 | 10 | Ventilación trasera |
| 40 | 5 | Espejos plegables |
Fusibles bajo el capó
| Número | Amp [A] | Descripción |
| 1 | 20 | Unidad de control del motor;
Sistemas de alimentación de combustible y aire; Instalación del ventilador. |
| 2 | 15 | Bocina |
| 3 | 10 | Bomba del lavaparabrisas delantero y trasero |
| 4 | 20 | Bomba del lavafaros |
| 5 | 15 | Sistema de alimentación de combustible |
| 6 | 10 | Dirección asistida;
Interruptor adicional del pedal de freno. |
| 7 | 10 | Sistema de frenado (ABS/ESP) |
| 8 | 20 | Control del motor de arranque |
| 9 | 10 | Interruptor principal del pedal de freno |
| 10 | 40 | Sistemas de alimentación de combustible y aire;
Sistemas de control de emisiones. |
| 11 | 40 | Ventilación delantera |
| 12 | 30 | Limpiaparabrisas |
| 13 | 40 | Interfaz de sistema integrado |
| 14 | 30 | No se utiliza |
Acerca del Peugeot Expert Tepee (2007-2016)
El Peugeot Expert Tepee, fabricado entre 2007 y 2016, es un modelo popular entre los vehículos familiares y las furgonetas comerciales. Este modelo se caracteriza por un interior espacioso que ofrece asientos cómodos para varios pasajeros y suficiente espacio de almacenamiento. El Peugeot Expert Tepee está disponible con varias motorizaciones, incluidos motores diésel, conocidos por su fiabilidad y eficiencia. Gracias a su robusta construcción y flexibilidad, es ideal para quienes necesitan un vehículo fiable para viajes largos o para transportar grandes cantidades de carga.
Esquema de la caja de fusibles del Peugeot Expert Tepee
Esta página muestra el esquema de la caja de fusibles del Peugeot Expert Tepee, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo son bajo el capó y en el interior del vehículo. Los esquemas muestran los números de los fusibles, sus valores en amperios y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor en amperios para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave que garantiza la seguridad y el funcionamiento de los circuitos eléctricos de su vehículo.
