Peugeot Expert VU (2007-2019) – Caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Peugeot Expert VU (2007–2019), obtendrá información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderá la asignación de cada fusible (diseño de fusibles).
Peugeot Expert VU (2007-2012) – diagrama de distribución de fusibles
Año de fabricación: 2007, 2008, 2009, 2010, 2011, 2012.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot Expert VU (2007-2012) es el fusible 9 en la distribución de fusibles del salpicadero.

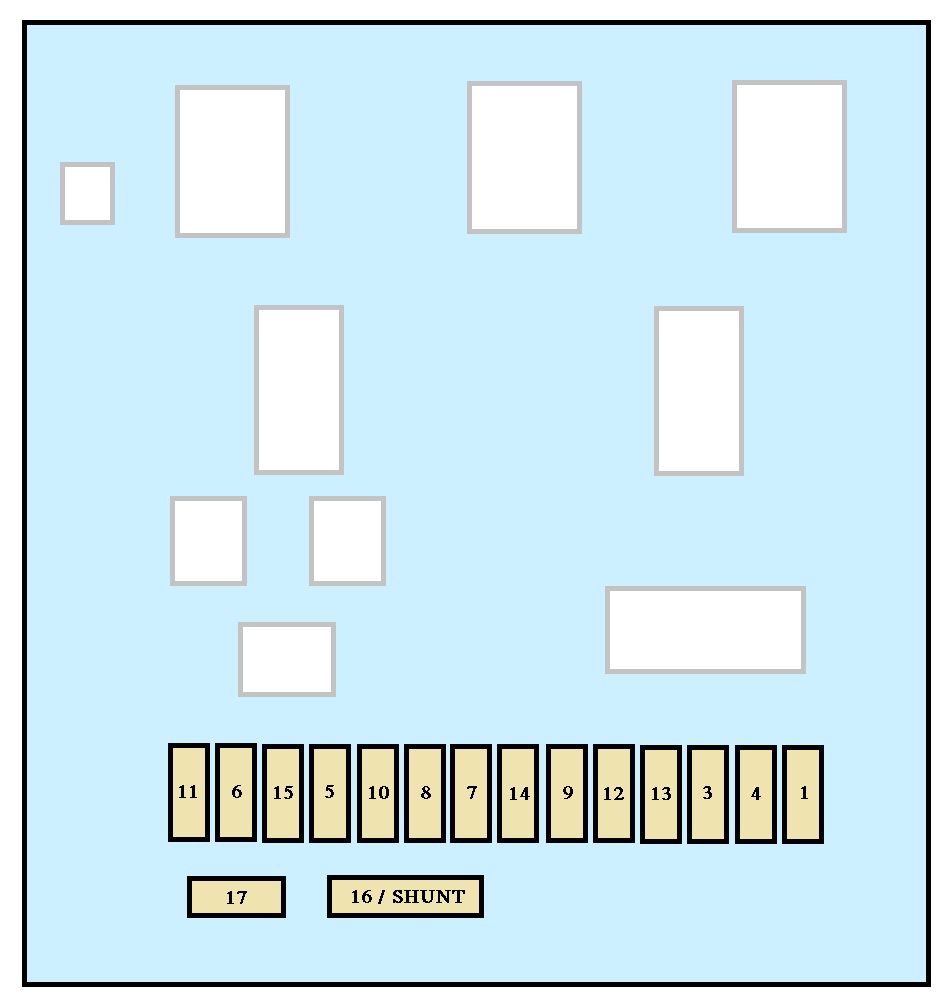

Fusibles en el salpicadero a la derecha
| Número | Amperaje [A] | Descripción |
| 1 | 15 | Limpiaparabrisas trasero |
| 2 | – | No se usa |
| 3 | 5 | Unidad de control del airbag |
| 4 | 10 | Sensor de ángulo de dirección;
Conector de diagnóstico; Sensor ESP; Ventilación manual; Interruptor de embrague; Altura del haz de los faros; Bomba del filtro de partículas. |
| 5 | 30 | Espejos eléctricos;
Motor de la ventanilla del pasajero. |
| 6 | 30 | Alimentación de las ventanillas eléctricas delanteras |
| 7 | 5 | Luces adicionales e iluminación de la guantera |
| 8 | 20 | Pantalla multifunción;
Sirena de alarma; Sistema de audio; Cambiador de CD; Audio/teléfono; diagrama de fusibles del remolque (accesorios); Unidad de modificación del vehículo (plataforma con cabina). |
| 9 | 10 | Encendedor de cigarrillos;
Conector de accesorios para el maletero. |
| 10 | 30 | Regulador de altura del eje trasero;
Interruptor del volante; Salpicadero. |
| 11 | 15 | Conector de diagnóstico;
Interruptor de encendido. |
| 12 | 15 | Kit manos libres;
Unidad de control del airbag; Unidad de control de asistencia al estacionamiento. |
| 13 | 5 | Diagrama de fusibles del motor;
Diagrama de fusibles del remolque. |
| 14 | 15 | Sensor de lluvia;
Ventilación trasera; Aire acondicionado automático; Salpicadero. |
| 15 | 30 | Bloqueo de puertas |
| 16 | – | No se usa |
| 17 | 40 | Luneta trasera térmica;
Espejos térmicos. |
| 10 | Solo espejos térmicos |
Fusibles en el habitáculo
| Número | Amperaje [A] | Descripción |
| 1 | 30 | Asientos calefactables |
| 2 | – | No se usa |
| 3 | 40/50 | Diagrama de fusibles del remolque
(accesorios); Módulo de modificación del vehículo (plataforma con cabina) |
| 4 | – | No se usa |
| 36 | 15 | Cierre de puertas con bisagra |
| 37 | 10 | Cierre de puertas con bisagra |
| 38 | 20 | Limpiaparabrisas de la puerta trasera |
| 39 | – | No se usa |
| 40 | 5 | Espejos plegables |
Fusibles bajo el capó
| Nº | Amperaje [A] | Descripción |
| 1 | 20 | Unidad de control del motor,
sistemas de alimentación de combustible y aire, montaje del ventilador |
| 2 | 15 | Bocina |
| 3 | 10 | Bomba del lavaparabrisas delantero y trasero |
| 4 | 20 | Bomba del lavaparabrisas de los faros |
| 5 | 15 | Sistema de alimentación de combustible |
| 6 | 10 | Dirección asistida,
Interruptor adicional del pedal de freno |
| 7 | 10 | Sistema de frenos (ABS/ESP) |
| 8 | 20 | Control del motor de arranque |
| 9 | 10 | Interruptor principal del pedal de freno |
| 10 | 40 | Sistemas de alimentación de combustible y aire;
Sistemas de control de emisiones. |
| 11 | 40 | Ventilación delantera |
| 12 | 30 | Limpiaparabrisas |
| 13 | 40 | Interfaz de sistema integrado |
| 14 | 30 | No se usa |
Remolque / gancho de remolque / carroceros / fusible de cabina plataforma
| Nº | Amperaje [A] | Descripción |
| 1 | 15 | No se usa |
| 2 | 15 | Relé de encendido y generador opcional. |
| 3 | 15 | Alimentación de remolque 12 V. |
| 4 | 15 | Suministro constante de modificadores de vehículos. |
| 5 | 10 | Luces de emergencia |
Peugeot Expert VU (2013-2015) – diagrama de fusibles
Año de fabricación: 2013, 2014, 2015.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot Expert VU (2013-2015) es el fusible 45 en la caja de fusibles
Fusibles en el salpicadero a la derecha
| Número | Amp [A] | Descripción |
| 1 | 15 | Limpiaparabrisas trasero |
| 2 | – | No se usa |
| 3 | 5 | Unidad de control del airbag |
| 4 | 10 | Sensor de ángulo del volante;
Conector de diagnóstico; Sensor ESP; Ventilación manual; Interruptor de embrague; Altura del haz de los faros; Bomba del filtro de partículas. |
| 5 | 30 | Espejos eléctricos;
Motor de la ventanilla del pasajero. |
| 6 | 30 | Alimentación de las ventanillas eléctricas delanteras |
| 7 | 5 | Luces adicionales e
iluminación de la guantera |
| 8 | 20 | Pantalla multifunción;
Sirena de alarma; Sistema de audio; Cambiador de CD; Audio / teléfono; caja de fusibles del remolque (accesorios); Carrocero/unidad de control de modificación del vehículo (plataforma con cabina). |
| 9 | 10 | Encendedor de cigarrillos;
Conector de accesorios para el compartimento de carga. |
| 10 | 30 | Regulador de altura de la suspensión trasera;
Interruptor del volante; Salpicadero. |
| 11 | 15 | Conector de diagnóstico;
Interruptor de encendido. |
| 12 | 15 | Kit manos libres;
Unidad de control del airbag; Unidad de control de asistencia al estacionamiento. |
| 13 | 5 | Caja de fusibles del motor;
Caja de fusibles del remolque. |
| 14 | 15 | Sensor de lluvia;
Ventilación trasera; Aire acondicionado automático; Salpicadero. |
| 15 | 30 | Bloqueo de puertas |
| 16 | – | No se usa |
| 17 | 40 | Luneta trasera térmica;
Espejos térmicos. |
| 10 | Solo espejos térmicos |
Fusibles en el habitáculo
| Número | Amp [A] | Descripción |
| 1 | 30 | Asientos calefactables |
| 2 | – | No se usa |
| 20 | Estado de la batería de la unidad de control | |
| 3 | 40/50 | Caja de fusibles del remolque
(accesorios); Carrocero; Módulo modificador del vehículo (plataforma con cabina). |
| 4 | – | No se usa |
| 36 | 15 | Cierre de puertas con bisagra |
| 37 | 10 | Cierre de puertas con bisagra |
| 38 | 20 | Limpiaparabrisas de la puerta trasera |
| 39 | – | No se usa |
| 40 | 5 | Espejos de cristal con función de plegado |
Fusibles bajo el capó
| Nº | Amp [A] | Descripción |
| 1 | 20 | Control del motor;
Sistemas de alimentación de combustible y aire; Montaje del ventilador. |
| 2 | 15 | Bocina |
| 3 | 10 | Bomba del lavaparabrisas delantero y trasero |
| 4 | 20 | Bomba del lavaparabrisas de los faros |
| 5 | 15 | Sistema de alimentación de combustible |
| 6 | 10 | Dirección asistida;
Interruptor adicional del pedal de freno. |
| 7 | 10 | Sistema de frenos (ABS/ESP) |
| 8 | 20 | Control del motor de arranque |
| 9 | 10 | Interruptor principal del pedal de freno |
| 10 | 40 | Sistemas de alimentación de combustible y aire;
Sistemas de control de emisiones. |
| 11 | 40 | Ventilación delantera |
| 12 | 30 | Limpiaparabrisas |
| 13 | 40 | Interfaz de sistema integrado |
| 14 | 30 | No se usa |
Remolque / gancho de remolque / carroceros / fusible de cabina plataforma
| Nº | Amp [A] | Descripción |
| 1 | 15 | No se usa |
| 2 | 15 | Relé de arranque y generador opcional |
| 3 | 15 | Alimentación de remolque 12 V. |
| 4 | 15 | Suministros fijos de modificadores de vehículos |
| 5 | 10 | Luces de advertencia |
Peugeot Expert VU (2016) – diagrama de la caja de fusibles
Año de fabricación: 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot Expert VU (2016) es el fusible F32 en el diagrama de la caja de fusibles de la guantera.
Fusibles detrás de la guantera
Versión 1 (Eco)
| Nº | Amp [A] | Descripción |
| F1 | 10 | Dirección asistida eléctrica;
Interruptor de embrague. |
| F4 | 15 | Bocina |
| F5 | 20 | Bomba del lavaparabrisas delantero/trasero |
| F6 | 20 | Bomba del lavaparabrisas delantero/trasero |
| F7 | 10 | Accesorios del instrumento trasero 12 V. |
| F8 | 20 | Limpiaparabrisas trasero individual o doble |
| F10 | 30 | Cierre exterior e interior
delantero y trasero |
| F11 | ||
| F13 | 10 | Control del aire acondicionado delantero;
Control del sistema de audio; Palanca de cambios; Pantalla de visualización frontal. |
| F14 | 5 | Conexiones de alarma y asistencia |
| F17 | 5 | Salpicadero |
| F19 | 3 | Control montado en el volante |
| F21 | 3 | Sistema de «acceso y arranque sin llave» o
interruptor de encendido. |
| F22 | 3 | Sensor de lluvia y sol,
Cámara multifunción de detección. |
| F23 | 5 | Cinturón de seguridad abrochado o
pantalla desabrochada. |
| F24 | 5 | Pantalla táctil;
cámara de marcha atrás y sensores de aparcamiento. |
| F25 | 5 | Airbag |
| F29 | 20 | Sistema de audio;
Pantalla táctil; Reproductor de CD; Navegación. |
| F31 | 15 | Sistema de audio (batería +) |
| F32 | 15 | Toma de accesorios delantera 12 V. |
| F34 | 5 | Sistema de monitorización de ángulo muerto;
Control eléctrico de los retrovisores laterales. |
| F35 | 5 | Boquillas del lavaparabrisas calefactables;
Ajuste de altura del haz de los faros. |
| F36 | 5 | Cargador de linterna;
Iluminación interior trasera. |

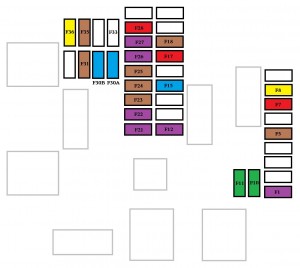

Versión 2 (completa)
| Número | Amp [A] | Descripción |
| F1 | 3 | Sistema de «acceso y arranque sin llave» o interruptor de encendido |
| F5 | 5 | Pantalla táctil, cámara de marcha atrás y
sensores de aparcamiento |
| F7 | 10 | Controles del aire acondicionado trasero:
Amplificador Hi-Fi. |
| F8 | 20 | Limpiaparabrisas trasero simple o doble |
| F10 | 30 | Cierres exteriores e interiores delanteros/traseros |
| F11 | ||
| F12 | 3 | Alarma |
| F17 | 10 | Accesorios del compartimento trasero 12 V. |
| F18 | 5 | Conexiones de alarma y asistencia |
| F21 | 3 | Cargador de linternas;
Iluminación interior trasera. |
| F22 | 3 | Luz interior de la guantera;
Luces interiores traseras. |
| F23 | 5 | Sistema de monitorización de ángulo muerto:
Control eléctrico de los retrovisores laterales. |
| F24 | 5 | Control situado en el volante |
| F25 | 5 | Ajuste de altura del haz de los faros |
| F26 | 3 | Cinturón de seguridad abrochado |
| F27 | 3 | Sensor de lluvia y sol.
Cámara multifunción de detección. |
| F28 | 10 | Control del aire acondicionado delantero;
Control de la radio; Palanca de cambios; Pantalla de visualización frontal. |
| F30A
o B |
15 | Sistema de audio (batería+) |
| F31 | 5 | Airbag |
| F33 | 15 | Toma de accesorios delantera 12 V. |
| F35 | 5 | Salpicadero |
| F36 | 20 | Sistema de audio;
Pantalla táctil; Reproductor de CD; Navegación. |
Fusibles del compartimento del motor
| Nº | Amp [A] | Descripción |
| F12 | 5 | Boquillas del lavaparabrisas calefactables |
| F14 | 25 | Bomba del lavaparabrisas delantero y trasero |
| F15 | 5 | Radar delantero y frenado de emergencia;
Dirección asistida eléctrica. |
| F17 | 10 | Interfaz de sistema integrado |
| F19 | 30 | Motor del limpiaparabrisas delantero |
| F20 | 15 | Bomba del lavaparabrisas delantero y trasero |
| F21 | 20 | Bomba del lavaparabrisas de los faros |
| F22 | 15 | Bocina |
| F23 | 15 | Faro de cruce derecho |
| F24 | 15 | Faro de cruce izquierdo |
Peugeot Expert VU (2016-2019…) – diagrama de la caja de fusibles
Año de fabricación: 2016, 2017, 2018, 2019.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Peugeot Expert VU / Traveller son los fusibles F7 (Eco) o F17 (Full) (toma de accesorios trasera 12 V) y F32 (Eco) o F33 (Full) (toma de accesorios delantera 12 V) en la caja de fusibles del salpicadero.
Ubicación de la caja de fusibles
Vehículos con volante a la izquierda: la caja de fusibles se encuentra en la parte inferior del salpicadero (izquierda).Retire la tapa tirando de la esquina superior izquierda y luego hacia la derecha.
Diagrama de la caja de fusibles (versión 1 (Eco))
Asignación de fusibles en la caja de fusibles del salpicadero Versión 1 (Eco)
| Nº | Amperios [A] | Descripción |
|---|---|---|
| Nº | Amperios [A] | Descripción |
| F1 | 10 | Dirección asistida eléctrica;
Interruptor de embrague. |
| F4 | 15 | Bocina |
| F5 | 20 | Bomba del lavaparabrisas delantero y trasero. |
| F6 | 20 | Bomba del lavaparabrisas delantero y trasero. |
| F7 | 10 | Toma de accesorios trasera 12 V. |
| F8 | 20 | Limpiaparabrisas traseros individuales o dobles. |
| F10 / F11 | 30 | Cierres delanteros y traseros, exteriores, interiores. |
| F13 | 10 | Control del aire acondicionado delantero;
Control de la radio; Palanca de cambios; Pantalla de visualización frontal. |
| F14 | 5 | Conexiones de alarmas y asistencia. |
| F17 | 5 | Salpicadero. |
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F19 | 3 | Controles en el volante. |
| F21 | 3 | Sistema de apertura y arranque sin llave o interruptor de encendido. |
| F22 | 3 | Sensor de lluvia y luz solar;
Cámara multifunción de detección. |
| F23 | 5 | Cinturones de seguridad no utilizados o pantalla no encendida. |
| F24 | 5 | Pantalla táctil, cámara trasera y sensores de aparcamiento. |
| F25 | 5 | Airbag. |
| F29 | 20 | Sistema de audio;
Pantalla táctil; Reproductor de CD; Navegación. |
| F31 | 15 | Sistema de audio (batería +). |
| F32 | 15 | Toma de accesorios delantera 12 V. |
| F34 | 5 | Sistema de monitorización de ángulo muerto;
Control eléctrico de los retrovisores laterales. |
| F35 | 5 | Ajuste de altura de los faros. |
| F36 | 5 | Cargador de linterna;
Iluminación trasera. |
Diagrama de la caja de fusibles (versión 2 (completa))
Asignación de fusibles en la caja de fusibles del salpicadero Versión 2 (completa)
| Nº | Amperios [A] | Descripción |
|---|---|---|
| Nº | Amperios [A] | Descripción |
| F1 | 3 | Sistema de apertura y arranque sin llave o interruptor de encendido. |
| F5 | 5 | Pantalla táctil;
Cámara trasera; Sensores de aparcamiento. |
| F7 | 10 | Controles del aire acondicionado trasero;
Amplificador Hi-Fi. |
| F8 | 20 | Limpiaparabrisas simple o doble. |
| F10 / F11 | 30 | Cierres delanteros y traseros, exteriores, interiores. |
| F12 | 3 | Alarma. |
| F17 | 10 | Toma de accesorios trasera 12 V. |
| F18 | 5 | Conexiones de alarmas y asistencia. |
| F21 | 3 | Cargador de linterna para linterna;
Iluminación para pasajeros traseros. |
| F22 | 3 | Iluminación de la guantera;
Iluminación para pasajeros traseros. |
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F23 | 5 | Sistema de monitorización de ángulo muerto;
Control eléctrico de los retrovisores. |
| F24 | 5 | Controles en el volante. |
| F25 | 5 | Ajuste de altura del haz de los faros. |
| F26 | 3 | Cinturones de seguridad desabrochados o no abrochados (pantalla). |
| F27 | 3 | Sensor de lluvia y luz solar;
Cámara multifunción de detección. |
| F28 | 10 | Control del aire acondicionado delantero;
Control de la radio; Palanca de cambios; Pantalla de visualización frontal. |
| F30A o B | 15 | Sistema de audio (batería +). |
| F31 | 5 | Airbag. |
| F33 | 15 | Toma de accesorios delantera 12 V. |
| F35 | 5 | Salpicadero. |
| F36 | 20 | Sistema de audio;
Pantalla táctil; Reproductor de CD; Navegación. |
Ubicación de la caja de fusibles
Asignación de fusibles en el compartimento del motor
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F12 | 5 | Boquillas del lavaparabrisas calefactables. |
| F14 | 25 | Bomba del lavaparabrisas delantero y trasero. |
| F15 | 5 | Radar delantero y frenado de emergencia;
Dirección asistida eléctrica. |
| F17 | 10 | Interfaz de sistema integrado. |
| F19 | 30 | Motor del limpiaparabrisas delantero. |
| F20 | 15 | Bomba del lavaparabrisas delantero y trasero. |
| F21 | 20 | Bomba del lavaparabrisas de los faros. |
| F22 | 15 | Bocina fuerte |
| F23 | 15 | Faro de cruce derecho. |
| F24 | 15 | Faro de cruce izquierdo. |
Acerca del Peugeot Expert VU (2007-2019)
El Peugeot Expert VU, fabricado entre 2007 y 2019, es un vehículo comercial práctico que se caracteriza por su fiabilidad y versatilidad. Este modelo es popular entre empresarios y artesanos por su amplitud y variabilidad interior. El Peugeot Expert VU ofrece varias opciones de motorización, incluidos motores diésel, conocidos por su eficiencia y rendimiento. El vehículo está diseñado para proporcionar una conducción cómoda incluso a plena carga, y sus modernas tecnologías garantizan la seguridad y el confort tanto para el conductor como para los pasajeros.
Diagrama de la caja de fusibles del Peugeot Expert VU
Esta página muestra el diagrama de la caja de fusibles del Peugeot Expert VU, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles suele estar situada en la cabina del conductor, debajo del salpicadero, y otra puede estar ubicada en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. El diagrama de la caja de fusibles es una herramienta inestimable para cualquier propietario de vehículo que quiera asegurarse de que su Peugeot Expert VU funciona sin problemas.
