Peugeot RCZ (2009-2016) – caja de fusibles
En este artículo, encontrarás los diagramas de la caja de fusibles del Peugeot RCZ 2009-2016, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Peugeot RCZ (2009-2010) – diagrama de fusibles
Año de fabricación: 2009, 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot RCZ (2009-2010) es el fusible F9 en el panel de fusibles del salpicadero.
Fusibles en el salpicadero
El panel de fusibles se encuentra en la parte inferior del salpicadero (lado izquierdo, dentro de la guantera). Consta de dos cajas.
Panel 1
| Nr | Amp [A] | Descripción |
| F1 | – | No utilizado |
| F2 | 30 | Tierra bloqueada y atascada |
| F3 | 5 | Unidad de control
airbag, máscara activa y pretensores. |
| F4 | 10 | Interruptor del pedal del embrague;
Espejo electrocromático; Transmisión automática; Unidad de conmutación y protección. |
| F5 | 30 | Elevalunas eléctricos de un solo toque;
Alimentación de los espejos plegables. |
| F6 | – | No utilizado |
| F7 | 5 | Luces de lectura delanteras y traseras;
Luces de lectura de mapas; Iluminación del parasol; Iluminación de la guantera. |
| F8 | 20 | Sistema de audio;
Audio/teléfono; Pantalla multifunción; Detección de baja presión de neumáticos; Reloj. |
| F9 | 30 | Toma de 12 V |
| F10 | 15 | Control en el volante |
| F11 | 15 | Llave de encendido de baja corriente |
| F12 | 15 | Salpicadero;
Aire acondicionado; Memoria del asiento del conductor; Detector de lluvia/buen tiempo; Airbag. |
| F13 | 5 | Diagrama de fusibles del motor;
Máscara activa. |
| F14 | 15 | Pantalla multifunción;
Luces de advertencia del cinturón de seguridad y airbag del pasajero; Pantalla del salpicadero; Amplificador; Sistema Bluetooth; Unidad de control de los sensores de aparcamiento; Peugeot Connect USB. |
| F15 | 30 | Bloqueo y superbloqueo |
| F17 | 40 | Desempañado/descongelación
de la luneta trasera y los espejos laterales. |
| SH | – | Bypass PARC |
Cuadro 2
| Nr | Amp [A] | Descripción |
| G36 | 30 | Amplificador Hi-Fi |
| G37 | 30 | Módulo de memoria del asiento del pasajero |
| G38 | 30 | Módulo de memoria del asiento del conductor |
| G39 | 5 | Unidad de memoria de iluminación |
| G40 | 30 | Asientos calefactables para conductor y pasajero |
Acerca del Peugeot RCZ (2009-2016)

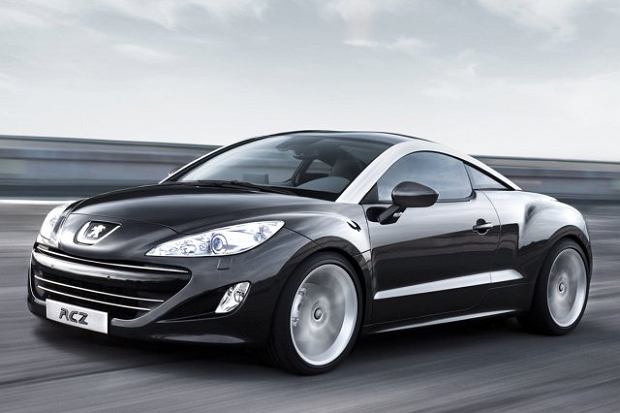

El Peugeot RCZ, fabricado entre 2009 y 2016, es un coupé deportivo que destaca por su elegante diseño y sus dinámicas características de conducción. Este modelo estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que ofrecían una amplia gama de potencia para las diferentes necesidades de los conductores. El RCZ es conocido por su silueta baja, su distintiva parrilla delantera y su característica doble joroba en el techo. El interior del vehículo ofrece confort y tecnologías modernas, lo que lo convierte en una opción atractiva para quienes buscan un vehículo elegante y potente.
Diagrama de la caja de fusibles del Peugeot RCZ
Esta página muestra el diagrama de la caja de fusibles del Peugeot RCZ, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. Las ubicaciones típicas de las cajas de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, a menudo cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo que permite una fácil identificación y sustitución. Al sustituir, utilice siempre fusibles con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los dispositivos eléctricos de su vehículo.
