Peugeot 508 II (2020-2022) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Peugeot 508 II (2020–2022), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Esquema de fusibles y relés – Peugeot 508 II
Aplica a vehículos fabricados en los años:
2020, 2021, 2022.
Fusibles en el salpicadero
La caja de fusibles se encuentra en la parte inferior del salpicadero (en el lado izquierdo).
Para acceder a los fusibles, es necesario seguir el mismo procedimiento que se utiliza para reemplazar los fusibles.

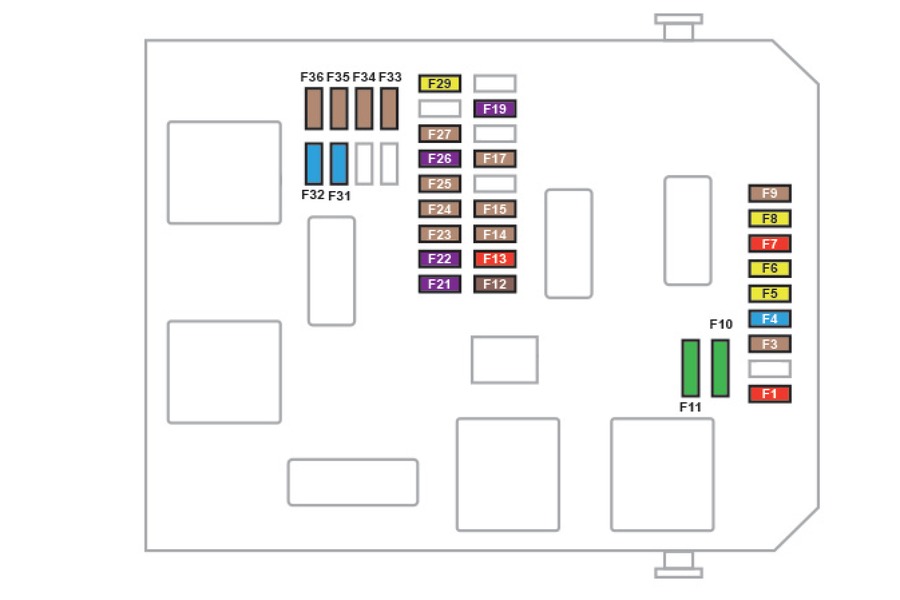

Caja 1
|
Número |
Amperaje [A] |
Descripción |
|---|---|---|
|
F1 |
10 A |
Espejos electrocromáticos |
|
F3 |
5 A |
Luces traseras 3D adaptativas |
|
F4 |
15 A |
Bocina |
|
F5 |
20 A |
Bomba del limpiaparabrisas trasero (SW) |
|
F6 |
20 A |
Bomba del limpiaparabrisas de los faros |
|
F7 |
10 A |
Puertos USB traseros |
|
F8 |
20 A |
Limpiaparabrisas trasero (SW) |
|
F10 |
30 A |
Cierre centralizado |
|
F11 |
30 A |
Bloqueo/desbloqueo de puertas |
|
F14 |
5 A |
Botones de llamada de emergencia y asistencia; Módulo de control de alarma. |
|
F24 |
5 A |
Amplificador Hi-Fi |
|
F27 |
5 A |
Sirena de alarma |
|
F29 |
20 A |
Sistema de audio con pantalla táctil |
|
F31 |
15 A |
12 V presentes en la parte trasera |
|
F32 |
15 A |
Encendedor de cigarrillos/toma de 12 V delantera |

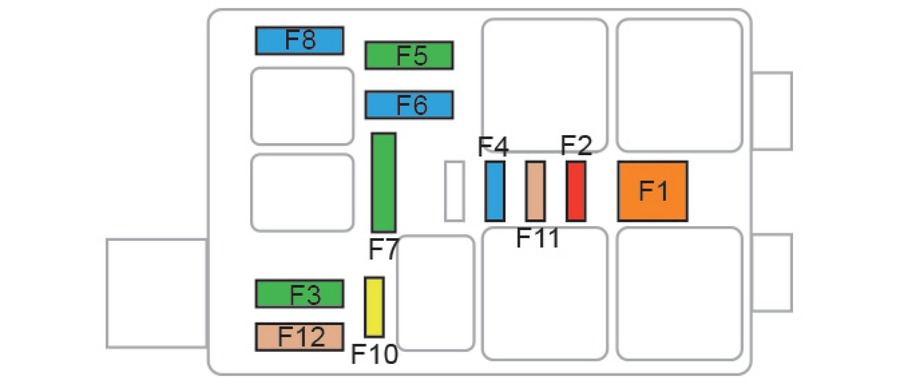

Caja de fusibles 2
|
Número |
Amperaje [A] |
Descripción |
|---|---|---|
|
F2 |
10A |
Calefacción de los espejos exteriores |
|
F3 |
40 A |
Elevalunas eléctricos en las puertas delanteras |
|
F4 |
15 A |
Panel de control en la puerta del conductor; Memoria de ajustes de los asientos eléctricos. |
|
F5 |
40 A |
Elevalunas eléctricos en las puertas traseras |
|
F6 |
15 A |
Toma de 12 V en el maletero |
|
F7 |
30 A |
Calefacción de asientos |
|
F10 |
20 A |
Módulo de enganche de remolque |
|
F12 |
25 A |
Amplificador Hi-Fi |

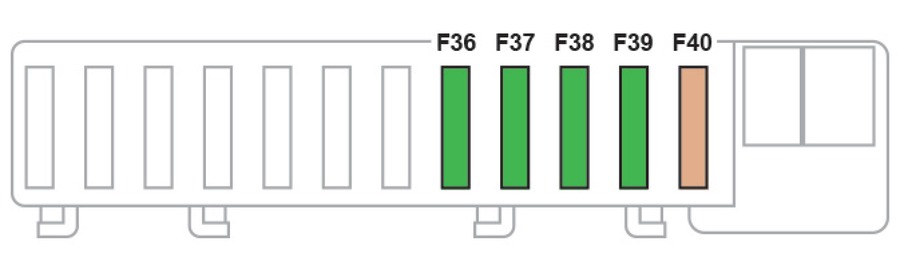

Caja de fusibles en el habitáculo
|
Número |
Amperaje [A] |
Descripción |
|---|---|---|
|
F36 |
30 A |
Techo panorámico |
|
F37 |
30 A |
Cortina oscurecedora del techo panorámico |
|
F38 |
30 A |
Asientos ajustables eléctricamente |
|
F39 |
30 A |
Grupo de puertas con accionamiento |
|
F40 |
25 A |
Calefacción auxiliar |

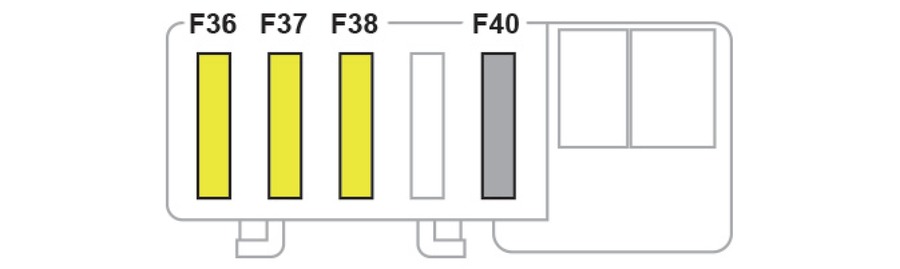

Módulo de enganche de remolque
|
Número |
Amperaje [A] |
Descripción |
|---|---|---|
|
F36 |
20 A |
Luces de freno; Luces de marcha atrás (remolque). |
|
F37 |
20 A |
Luces de estacionamiento; Intermitentes (remolque). |
|
F38 |
20 A |
Iluminación interior (remolque) |
|
F40 |
2 A |
Bocina (remolque) |

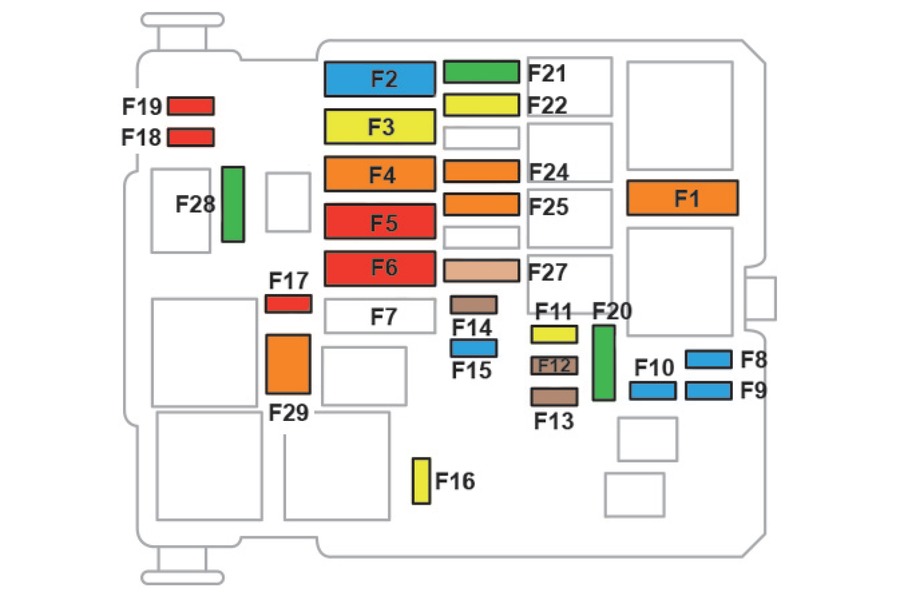

Fusibles en el compartimento del motor
La caja de fusibles se encuentra en el compartimento del motor, cerca de la batería.
- Soltar los dos ganchos A.
- Retirar la tapa.
- Reemplazar el fusible.
- Después de reemplazar, cerrar cuidadosamente la tapa y luego bloquear los dos ganchos A para asegurar la estanqueidad de la caja de fusibles.
|
Número |
Amperaje [A] |
Descripción |
|---|---|---|
|
F5 |
50 A |
Intermitentes derechos; Luces de posición derechas; Luces de freno derechas; Luz de marcha atrás izquierda; Faros antiniebla derechos. |
|
F16 |
20 A |
Luces diurnas |
|
F18 |
10 A |
Luz de carretera derecha |
|
F19 |
10 A |
Luz de carretera izquierda |
|
F24 |
40 A |
Módulo de enganche de remolque |
|
F27 |
25 A |
Luz de cruce derecha; Luz de marcha atrás derecha; Faros antiniebla izquierdos; Luces de posición traseras izquierdas; Tercera luz de freno. |
|
F29 |
40 A |
Limpiaparabrisas delanteros |
|
F32 |
80 A |
Luz de cruce izquierda; Iluminación estática de curvas; Intermitentes laterales; Intermitentes izquierdos; Luces de posición delanteras izquierdas y luces de posición traseras derechas; Luz de freno izquierda; Iluminación de la matrícula. |
