Peugeot 308 II (T9) (2020-2021) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Peugeot 308 II (T9) (2020–2021), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Esquema de fusibles y relés – Peugeot 308 II (T9)
Aplica a vehículos fabricados en los años:
2020, 2021.

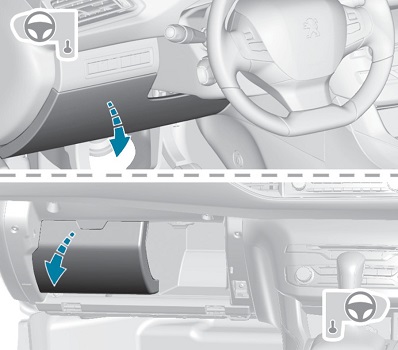

Caja de fusibles en el salpicadero
Vehículos con volante a la izquierda: la caja de fusibles se encuentra en la parte inferior del salpicadero (izquierda).
Retira la cubierta tirando de la esquina superior izquierda, luego a la derecha.
Vehículos con volante a la derecha: se encuentra en el compartimento de la bombilla (izquierda).
(Versión 2 – ECO)
Tabla de fusibles
|
Número |
Amperios [A] |
Descripción |
|---|---|---|
|
F9 |
5 |
Alarma; Conexión a alarma y asistencia. |
|
F13 |
5 |
Cámara de marcha atrás y asistencia al estacionamiento. |
|
F15 |
15 |
Alimentación 12 V. |
|
F16 |
15 |
Encendedor. |
|
F18 |
20 |
Pantalla táctil; Reproductor de CD; Sistema de audio y navegación. |
|
F19 |
5 |
Sensor de lluvia y sol. |
|
F20 |
5 |
Airbag. |
|
F21 |
5 |
Salpicadero. |
|
F22/F24 |
30 |
Cierres interiores/exteriores, delanteros y traseros. |
|
F23 |
5 |
Iluminación de la guantera del salpicadero, espejo de cortesía; Luces de lectura delanteras y traseras. |
|
F25/F27 |
15 |
Bomba del lavaparabrisas delantero/trasero. |
|
F26 |
15 |
Claxon. |
|
F30 |
15 |
Limpiaparabrisas trasero |

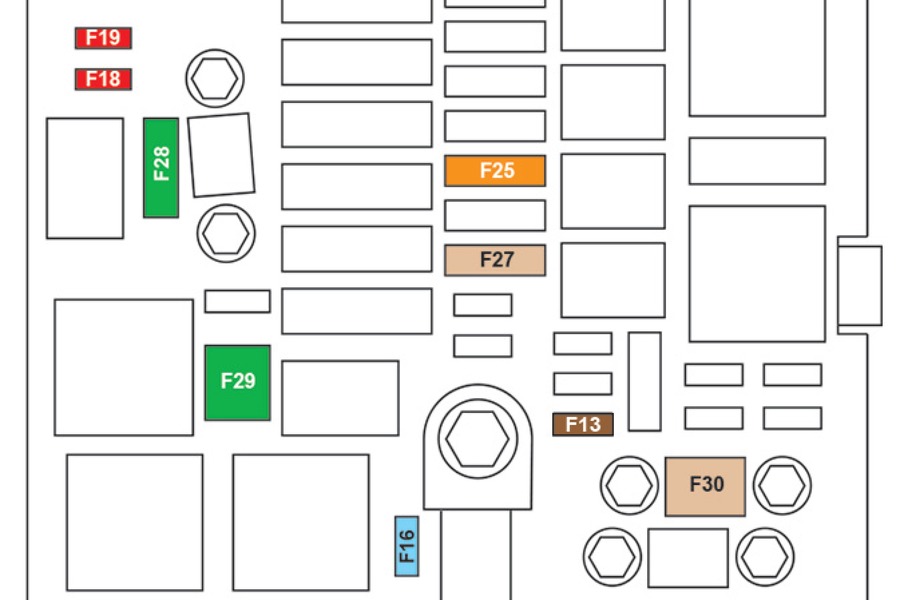

Caja de fusibles en el compartimento del motor
|
Número |
Amperios [A] |
Descripción |
|---|---|---|
|
F13 |
5 |
Módulo de control inteligente. |
|
F16 |
15 |
Faros antiniebla delanteros. |
|
F18 |
10 |
Faro de cruce derecho. |
|
F19 |
10 |
Faro de cruce izquierdo. |
|
F25 |
40 |
Relé del limpiaparabrisas de los faros (accesorio de posventa). |
|
F27 |
25 |
Módulo de control inteligente. |
|
F28 |
30 |
Sistema de limpieza de gases de escape del motor diésel (AdBlue®). |
|
F29 |
30 |
Motor del limpiaparabrisas delantero. |
|
F30 |
80 |
Bujías de encendido (motor diésel); Calefacción auxiliar programable (accesorio de posventa); Bomba del limpiaparabrisas de los faros. |
Sobre el Peugeot 308 II (T9) (2020-2021)
El Peugeot 308 II (T9) de los años 2020-2021 es un automóvil compacto moderno que destaca por su diseño elegante y tecnologías avanzadas. Este modelo es conocido por su fiabilidad y el confort que ofrece tanto a conductores como a pasajeros. El Peugeot 308 II está disponible con diversas motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan un rendimiento y eficiencia óptimos. El interior del vehículo está equipado con elementos modernos, como una pantalla táctil y un avanzado sistema de infoentretenimiento, lo que lo convierte en un vehículo ideal tanto para la conducción urbana como para viajes por carretera.
Esquema de la caja de fusibles del Peugeot 308 II (T9)
Esta página muestra el esquema de la caja de fusibles para el Peugeot 308 II (T9), que es esencial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles para este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores en amperios y los componentes que protegen. Al reemplazar fusibles, es importante utilizar siempre fusibles con el mismo valor en amperios para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento de su vehículo.
