Peugeot Boxer (1994-2022) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Peugeot Boxer (1994–2022), obtendrá información sobre la ubicación de los paneles de fusibles en el vehículo y aprenderá la asignación de cada fusible (diseño de fusibles).
Peugeot Boxer (1994-2003) – diagrama de la caja de fusibles
Año de fabricación: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot Boxer (1994-2003) es el fusible 44 en la caja de fusibles del salpicadero a la izquierda.
Caja de fusibles en el compartimento del motor
| Número | Amp [A] | Descripción |
| 1 * | 80 | Caja de fusibles 27 fusibles
en la sección de pasajeros. |
| 2 * | 50 | Calefacción auxiliar;
Resistencia de calefacción (motores de 2,8 litros). |
| 3 * | 30 | Interruptor de arranque |
| 4 * | 50 | Sistema antibloqueo (ABS) |
| 5 * | 40 | Sistema de aire acondicionado |
| 6 * | 40 | Grupo de ventiladores (velocidad baja) |
| 7 * | 40/60 | Grupo de ventiladores (velocidad alta);
Relé del grupo de ventiladores (velocidad alta con aire acondicionado). |
| 8 | 30 | Bomba del lavaparabrisas |
| 9 | 15 | Faros y luces antiniebla |
| 10 | 15 | Bocina;
Control de la palanca del volante. |
| 11 | 15 | Unidad de control del motor (auxiliar) |
| 14 | 10 | Faro de luz baja derecho |
| 15 | 10 | Faro de luz baja izquierdo |
| 16 | 7,5 | Alimentación de la unidad de control del motor;
Transpondedor. |
| 17 | 10 | Unidad de control del motor (principal) |
| 18 | 7,5 | Unidad de control del motor;
Transpondedor. |
| 19 | 7,5 | Compresor del aire acondicionado |
| 20 | 30 | PTC |
| 21 | 15 | Bomba de combustible |
| 22 | 20 | Unidad de control del motor (principal) |
| 23 | 10 | Transmisión automática |
| 24 | 15 | Transmisión automática |
| 30 | 15 | Faros de luz alta izquierdo y derecho |
| * Los fusibles maxi proporcionan protección adicional
para los sistemas eléctricos. |
||
Fusibles en el salpicadero
Caja de fusibles izquierda
| Nº | Amp [A] | Descripción |
| 12 | 5 | Iluminación de posición derecha
delantera y trasera. |
| 13 | 5 | Iluminación de posición
delantera y trasera izquierda. |
| 24 | 5 | Iluminación de la matrícula
y del remolque; Luz de advertencia luces laterales; Interruptor de luces. |
| 25 | 7,5 | Sistema de audio |
| 26 | 7,5 | Luces de freno |
| 27 | 7,5 | Espejos eléctricos;
Control de crucero; Teléfono; Cronotacógrafo; Mando a distancia; Alarma. |
| 31 | 10 | Luces de marcha atrás;
Relé de los faros luces antiniebla; Relé del aire acondicionado; Relé de los espejos calefactables; Relé de la luneta trasera calefactable; Toma de 12 V. |
| 32 | 15 | Sistema de audio |
| 33 | 7,5 | Luz de marcha atrás |
| 35 | 7,5 | ABI – Control eléctrico de las ventanas |
| 36 | – | No utilizado |
| 37 | 10 | Panel de instrumentos |
| 39 | 10 | Iluminación interior;
conector de diagnóstico EOBD. |
| 42 | 7,5 | ABS |
| 43 | 20 | Bomba del lavaparabrisas |
| 44 | 15 | Encendedor de cigarrillos |
| 46 | – | No utilizado |
| 49 | 20 | Bomba del lavaparabrisas de los faros |
| 50 | 7,5 | Airbag |
| 51 | 10 | PCS (minibús) |
| 52 | 20 | Conector de alimentación delantero |
| 53 | 10 | Intermitentes;
Luces de emergencia; Panel de instrumentos. |
| 55 | 30 | Ventilador eléctrico
sección de pasajeros; Unidad de control Webasto; Ventilación de calefacción/aire acondicionado; Ventilación de calefacción Webasto; Alimentación Webasto. |
| 62 | – | No utilizado |
Caja de fusibles derecha
| Nº | Amp [A] | Descripción |
| 34 | 10 | Cronotacógrafo;
Teléfono; Alarma; Mando a distancia; Control del aire acondicionado. |
| 38 | 20 | No utilizado |
| 40 | 15 | Luneta trasera calefactable derecha |
| 41 | 10 | Espejos exteriores calefactables |
| 45 | 15 | Asiento del conductor calefactable |
| 47 | 20 | Elevalunas eléctrico puerta delantera izquierda (ABI). |
| 48 | 20 | Elevalunas eléctrico puerta delantera derecha (ABI). |
| 54 | 15 | Luneta trasera calefactable izquierda |
| 56 | 30 | Aire acondicionado adicional |
| 57 | 15 | Ventilación de calefacción adicional |
| 58 | 5 | Reloj Webasto |
| 59 | 15 | Alimentación del aire acondicionado |
| 60 | 10 | Alarma |
| 61 | 15 | Instalación Webasto |
| 63 | 20 | No utilizado |
| 64 | 20 | Toma de corriente trasera;
Ventilación de entrada (versión Minibús). |
| 65 | 10 | Toma para equipos especiales |
Peugeot Boxer (2004-2006) – esquema de fusibles
Año de fabricación: 2004, 2005, 2006.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot Boxer (2004-2006) es el fusible 44 en la caja de fusibles del salpicadero a la izquierda.
Esquema de fusibles en el compartimento del motor
| Nº | Amp [A] | Descripción |
| 1 * | 60 | Caja de fusibles 27 fusibles
en la zona de pasajeros. |
| 2 * | 50 | Calentador de riesgo;
Resistencia de calefacción (motores de 2,8 litros). |
| 3 * | 30 | Interruptor de arranque |
| 4 * | 50 | Sistema antibloqueo (ABS) |
| 5 * | 40 | Sistema de aire acondicionado |
| 6 * | 40 | Grupo de ventiladores (velocidad baja) |
| 7 * | 40/60 | Grupo de ventiladores (velocidad alta);
Relé del grupo de ventiladores (velocidad alta con aire acondicionado). |
| 8 | 30 | Bomba del lavaparabrisas |
| 9 | 15 | Faros y luces antiniebla |
| 10 | 15 | Bocina;
Control de la palanca del volante. |
| 11 | 15 | Unidad de control del motor
(auxiliar). |
| 14 | 10 | Faro de luz de carretera derecho |
| 15 | 10 | Faro de luz de carretera izquierdo |
| 16 | 7,5 | Alimentación de la unidad de control del motor;
Transpondedor. |
| 17 | 10 | Unidad de control del motor
(principal). |
| 18 | 7,5 | Unidad de control del motor;
Transpondedor |
| 19 | 7,5 | Compresor del aire acondicionado |
| 20 | 30 | PTC |
| 21 | 15 | Bomba de combustible |
| 22 | 20 | Unidad de control del motor
(principal). |
| 23 | 10 | Transmisión automática |
| 24 | 15 | Transmisión automática –
funcionamiento con GLP/GNC. |
| 30 | 15 | Luces de carretera izquierda y derecha |
| * Los fusibles maxi proporcionan protección adicional
para los sistemas eléctricos. |
||
Fusibles en el salpicadero

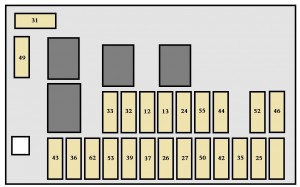

Esquema de fusibles a la izquierda
| Nº | Amp [A] | Descripción |
| 12 | 5 | Luces de posición derecha
delanteras y traseras. |
| 13 | 5 | Luces de posición
delanteras y traseras izquierdas. |
| 24 | 5 | Iluminación de la matrícula
y del remolque; Luz de advertencia de las luces laterales; Palanca de las luces. |
| 25 | 7,5 | Sistema de audio |
| 26 | 7,5 | Luces de freno |
| 27 | 7,5 | Espejos eléctricos;
Control de crucero; Teléfono; Cronotacógrafo; Mando a distancia; Alarma. |
| 31 | 10 | Luces de marcha atrás;
Relé de los faros antiniebla delanteros; Relé del aire acondicionado; Relé de los espejos calefactables; Relé de la luneta trasera calefactable; Toma de 12 V. |
| 32 | 15 | Sistema de audio |
| 33 | 7,5 | Luz antiniebla trasera |
| 35 | 7,5 | ABI – Control eléctrico de las ventanas |
| 36 | – | No utilizado |
| 37 | 10 | Panel de instrumentos |
| 39 | 10 | Iluminación interior;
Toma de diagnóstico EOBD. |
| 42 | 7,5 | ABS |
| 43 | 20 | Bomba del lavaparabrisas |
| 44 | 15 | Encendedor de cigarrillos |
| 46 | – | No utilizado |
| 49 | 20 | Bomba del lavaparabrisas de los faros |
| 50 | 7,5 | Airbag |
| 51 | 10 | PCS (minibús) |
| 52 | 20 | Toma de corriente delantera |
| 53 | 10 | Intermitentes;
Luces de emergencia; Panel de instrumentos. |
| 55 | 30 | Ventilador eléctrico
en el compartimento de pasajeros; Unidad de control Webasto; Ventilación de calefacción/aire acondicionado; Ventilación de calefacción Webasto; Alimentación Webasto. |
| 62 | – | No utilizado |
Esquema de fusibles a la derecha
| Número | Amp [A] | Descripción |
| 34 | 10 | Cronotacógrafo;
Teléfono; Alarma; Mando a distancia; Control del aire acondicionado. |
| 38 | 20 | No utilizado |
| 40 | 15 | Luneta trasera calefactable derecha |
| 41 | 10 | Espejos exteriores calefactables |
| 45 | 15 | Asiento del conductor calefactable |
| 47 | 20 | Elevalunas eléctrico
puerta delantera izquierda (ABI). |
| 48 | 20 | Elevalunas eléctrico
puerta delantera derecha (ABI). |
| 54 | 15 | Luneta trasera calefactable izquierda |
| 56 | 30 | Aire acondicionado adicional |
| 57 | 15 | Ventilación de calefacción adicional |
| 58 | 5 | Reloj Webasto |
| 59 | 15 | Alimentación del aire acondicionado |
| 60 | 10 | Alarma |
| 61 | 15 | Instalación Webasto |
| 63 | 20 | No utilizado |
| 64 | 20 | Toma de corriente trasera;
Ventilación de entrada (versión Minibús). |
| 65 | 10 | Toma para equipos especiales |
Peugeot Boxer (2006-2010) – esquema de la caja de fusibles
Año de fabricación: 2006, 2007, 2008, 2009, 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot Boxer (2006-2010) es el fusible 44 en la caja de fusibles del salpicadero.
Fusible en el salpicadero del lado del conductor
| Número | Amp [A] | Descripción |
| 12 | 7,5 | Faro delantero derecho |
| 13 | 7,5 | Faro delantero izquierdo;
Ajuste de altura del faro. |
| 31 | 7,5 | Alimentación del relé |
| 32 | 10 | Iluminación interior del minibús;
Luces de advertencia |
| 33 | 15 | Alimentación trasera de 12 V |
| 34 | – | No utilizado |
| 35 | 7,5 | Luces de marcha atrás;
Sensor de presencia de agua en el diésel |
| 36 | 20 | Unidad de cierre/apertura de puertas |
| 37 | 10 | Interruptor de luces de freno;
Tercera luz de freno; Panel de instrumentos. |
| 38 | 10 | Relé interno |
| 39 | 10 | Sistema de audio;
Conector de diagnóstico; Sirena de alarma; Control programable de calefacción auxiliar; Control del aire acondicionado; Cronotacógrafo. |
| 40 | 15 | Descongelación:
luneta trasera (lado izquierdo), espejo (lado del pasajero). |
| 41 | 15 | Descongelación:
luneta trasera (lado derecho), espejo (conductor). |
| 42 | 7,5 | Controlador y sensor ABS;
Sensor ESP; Interruptor de luces de freno. |
| 43 | 30 | Motor del limpiaparabrisas delantero |
| 44 | 20 | Encendedor de cigarrillos;
Toma delantera de 12 V. |
| 45 | 7,5 | Interruptores eléctricos para ventanas y espejos
(lado del conductor); Elevalunas eléctrico del pasajero. |
| 46 | – | No utilizado |
| 47 | 20 | Motor del elevalunas del conductor |
| 48 | 20 | Motor del elevalunas del pasajero |
| 49 | 7,5 | Sensor de lluvia/luz;
Sistema de audio; Motor del elevalunas del conductor; Alarma; Controles del salpicadero. |
| 50 | 7,5 | Unidad de airbag y pretensores |
| 51 | 7,5 | Cronotacógrafo;
Control de crucero; Control del aire acondicionado. |
| 52 | 7,5 | Relé del compartimento de pasajeros |
| 53 | 7,5 | Panel de instrumentos;
Luces antiniebla traseras. |
Fusible del montante del conductor
| Número | Amp [A] | Descripción |
| 54 | – | No utilizado |
| 55 | 15 | Asientos calefactables |
| 56 | 15 | Toma de 12 V trasera;
Encendedor de cigarrillos. |
| 57 | 10 | Ventilador del motor y calefacción
debajo del asiento del conductor. |
| 58 | 10 | Intermitentes |
| 59 | – | No utilizado |
| 60 | – | No utilizado |
| 61 | – | No utilizado |
| 62 | – | No utilizado |
| 63 | 10 | Interruptor programable
de calefacción adicional. |
| 64 | – | No utilizado |
| 65 | 30 | Ventilador trasero |

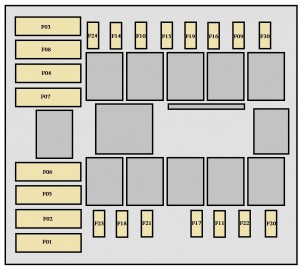

Fusibles en el compartimento del motor
| Nº | Amp [A] | Descripción |
| 1 | 40 | Alimentación de la bomba ABS/ESP |
| 2 | 50 | Unidad de calefacción diésel |
| 3 | 30 | Llave de arranque |
| 4 | 20 | Quemador auxiliar programable |
| 5 | 20 | Relé programable
para calefacción auxiliar. |
| 6 | 40/60 | Grupo de ventiladores (velocidad alta) |
| 7 | 40/60 | Grupo de ventiladores (velocidad baja) |
| 8 | 40 | Aire acondicionado |
| 9 | 20 | Bomba del lavaparabrisas delantero |
| 10 | 15 | Bocina |
| 11 | 15 | Unidad y relé
de calefacción diésel. |
| 14 | 7,5 | Faro de luz de carretera derecho |
| 15 | 7,5 | Faro de luz de carretera izquierdo |
| 16 | 7,5 | Unidad de control del motor |
| 17 | 10 | Unidad de control del motor |
| 18 | 7,5 | Unidad de control del motor |
| 19 | 7,5 | Compresor del aire acondicionado |
| 20 | 30 | Bomba del lavaparabrisas de los faros |
| 21 | 15 | Alimentación de la bomba de combustible |
| 22 | 20 | Unidad de control del motor |
| 23 | 30 | Alimentación de las válvulas
electromagnéticas ABS/ESP. |
| 24 | – | No utilizado |
| 30 | 15 | Luces antiniebla delanteras |
Peugeot Boxer (2011-2012) – esquema de fusibles
Año de fabricación: 2011, 2012.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot Boxer (2011-2012) es el fusible 15 en la caja de fusibles del compartimento del motor.
Fusibles en el salpicadero del lado del pasajero
| Número | Amp [A] | Descripción |
| 12 | 7,5 | Faro de luz de cruce derecho |
| 13 | 7,5 | Faro de luz de cruce izquierdo;
Ajuste de altura del faro. |
| 31 | 5 | Alimentación del relé |
| 32 | 7,5 | Iluminación interior |
| 33 | 20 | Sensor de batería |
| 34 | 20 | Iluminación interior del minibús;
Advertencia de peligro |
| 36 | 10 | Sistema de audio;
Conector de diagnóstico; Sirena de alarma; Control programable de calefacción auxiliar; Control del aire acondicionado; Tacógrafo; Batería. |
| 37 | 7,5 | Interruptor de luces de freno;
Tercera luz de freno; Panel de instrumentos. |
| 38 | 20 | Cierre centralizado |
| 42 | 5 | Controlador y sensor ABS;
Sensor ESP; Interruptor de luces de freno. |
| 47 | 20 | Compartimento del motor de la ventana del conductor |
| 48 | 20 | Motor del elevalunas del pasajero |
| 49 | 5 | Sistema de audio;
Controles en el salpicadero. |
| 50 | 7,5 | Grupo de airbags
y pretensores |
| 51 | 5 | Tacógrafo;
Control de crucero; Control del aire acondicionado; Iluminación de marcha atrás; Sensor de presencia de agua en el diésel. |
| 53 | 7,5 | Panel de instrumentos |
| 89 | – | No utilizado |
| 90 | 7,5 | Faro de luz de carretera izquierdo |
| 91 | 7,5 | Faro de luz de carretera derecho |
| 92 | 7,5 | Faro antiniebla izquierdo |
| 93 | 7,5 | Faro antiniebla derecho |
Fusible del montante del conductor
| Número | Amp [A] | Descripción |
| 54 | – | No utilizado |
| 55 | 15 | Asientos calefactables |
| 56 | 15 | Toma trasera de 12 V. |
| 57 | 10 | Calefacción auxiliar programable |
| 58 | 15 | Desempañado:
luneta trasera izquierda. |
| 59 | 15 | Desempañado:
luneta trasera derecha. |
| 60 | – | No utilizado |
| 61 | – | No utilizado |
| 62 | – | No utilizado |
| 63 | 10 | Interruptor programable
de calefacción auxiliar. |
| 64 | – | No utilizado |
| 65 | 30 | Ventilador de calefacción programable. |
Fusibles en el compartimento del motor
| Número | Amp [A] | Descripción |
| 1 | 40 | Alimentación de la bomba ABS |
| 2 | 50 | Unidad de calefacción
diésel. |
| 3 | 30 | Encendido |
| 4 | 30 | Bomba del lavaparabrisas de los faros |
| 8 | 40 | Grupo de ventiladores de la cabina |
| 9 | 15 | Toma trasera de 12 V. |
| 10 | 15 | Bocina |
| 11 | 15 | Unidad y relé
de calefacción diésel. |
| 14 | 15 | Toma delantera de 12 V. |
| 15 | 10 | Encendedor de cigarrillos |
| 20 | 30 | Bomba del lavaparabrisas |
| 21 | 15 | Alimentación de la bomba de combustible |
| 22 | 20 | Unidad de control del motor |
| 24 | 15 | Panel adicional para ambulancias;
Espejo. |
| 30 | 15 | Desempañado |
Peugeot Boxer (2013-2014) – esquema de la caja de fusibles
Año de fabricación: 2013, 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot Boxer (2013-2014) es el fusible 44 en la caja de fusibles del salpicadero.
Fusibles en el salpicadero del lado del pasajero
| Número | Amp [A] | Descripción |
| 12 | 7,5 | Faro de luz de cruce derecho |
| 13 | 7,5 | Faro de luz de cruce izquierdo |
| 31 | 7,5 | Alimentación del relé |
| 32 | 10 | Iluminación de la cabina |
| 33 | 15 | Toma trasera de 12 V. |
| 34 | – | No utilizado |
| 35 | 7,5 | Luces de marcha atrás;
Sensor de presencia de agua en el diésel. |
| 36 | 15 | Cierre centralizado;
Linterna. |
| 37 | 7,5 | Interruptor de luces de freno;
Tercera luz de freno; Panel de instrumentos. |
| 38 | 20 | Cierre centralizado |
| 39 | 10 | Sistema de audio;
Toma de diagnóstico; Sirena de alarma; Control programable de calefacción auxiliar; Control del aire acondicionado; Tacógrafo; Linterna. |
| 40 | 15 | Calefacción:
luneta trasera (izquierda); espejo del lado del conductor; |
| 41 | 15 | Calefacción:
luneta trasera (derecha), espejo del lado del pasajero |
| 42 | 7,5 | Controlador y sensor ABS;
Sensor ASR; Sensor ESP; Interruptor de luces de freno. |
| 43 | 30 | Motor del limpiaparabrisas delantero |
| 44 | 20 | Encendedor de cigarrillos;
Toma de 12 V. |
| 45 | 7,5 | Control de puertas |
| 46 | – | No utilizado |
| 47 | 20 | Motor del elevalunas del conductor |
| 48 | 20 | Motor del elevalunas del pasajero |
| 49 | 5 | Sistema de audio;
Controles del salpicadero; Control del elevalunas del conductor. |
| 50 | 7,5 | Grupo de airbags y pretensores |
| 51 | 7,5 | Tacógrafo;
Control de crucero; Control del aire acondicionado. |
| 52 | 7,5 | Alimentación del relé opcional |
| 53 | 7,5 | Panel de instrumentos;
Luz antiniebla trasera. |
Fusible del montante del conductor
| Número | Amp [A] | Descripción |
| 54 | – | No utilizado |
| 55 | 15 | Asientos calefactables |
| 56 | 15 | Toma de 12 V para el pasajero trasero |
| 57 | 10 | Calefacción auxiliar programable |
| 58 | 10 | Luces laterales |
| 59 | 7,5 | Suspensión neumática |
| 60 | – | No utilizado |
| 61 | – | No utilizado |
| 62 | – | No utilizado |
| 63 | 10 | Interruptor programable
de calefacción auxiliar. |
| 64 | – | No utilizado |
| 65 | 30 | Ventilador de calefacción programable. |
Fusibles en el compartimento del motor
| Nr | Amp [A] | Descripción |
| 1 | 40 | Alimentación de la bomba ABS |
| 2 | 50 | Unidad de calefacción
diésel. |
| 3 | 30 | Llave de encendido |
| 4 | 20 | Calefacción auxiliar programable |
| 5 | 20 | Ventilación de la cabina con
calefacción programable. |
| 6 | 40/60 | Velocidad máxima
del ventilador de la cabina. |
| 7 | 40/50 | Velocidad mínima
del ventilador de la cabina. |
| 8 | 40 | Grupo de ventiladores de la cabina |
| 9 | 20 | Bomba del lavaparabrisas |
| 10 | 15 | Bocina |
| 14 | 7,5 | Luz de carretera derecha |
| 15 | 7,5 | Luz de carretera izquierda |
| 20 | 30 | Bomba del lavaparabrisas de los faros |
| 21 | 15 | Alimentación de la bomba de combustible |
| 23 | 30 | Válvulas electromagnéticas ABS |
| 30 | 15 | Luces antiniebla delanteras |
Peugeot Boxer (2015-2016) – esquema de fusibles
Año de fabricación: 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot Boxer (2015-2016) es el fusible 15 en la caja de fusibles del compartimento del motor.
Fusibles en el salpicadero del lado del pasajero
| Nr | Amp [A] | Descripción |
| 12 | 7,5 | Faro de luz de cruce derecho |
| 13 | 7,5 | Faro de luz de cruce izquierdo |
| 31 | 5 | Relé de la unidad de control del compartimento del motor;
Relé de la unidad de control en el salpicadero (interruptor de encendido +). |
| 32 | 7,5 | Iluminación de la cabina (batería +) |
| 33 | 7,5 | Sensor de estado de la batería en la versión
Stop & Start (batería+). |
| 34 | 7,5 | Iluminación interior del minibús;
Luces de emergencia. |
| 36 | 10 | Sistema de audio;
Control del aire acondicionado; Alarma; Tacógrafo; Unidad de control de desconexión de la batería; Programador de calefacción auxiliar (batería+). |
| 37 | 7,5 | Interruptor de luces de freno;
Tercera luz de freno; Panel de instrumentos (encendido+). |
| 38 | 20 | Cierre centralizado de puertas (batería +) |
| 42 | 5 | Controlador y sensor ABS;
Sensor ASR; Sensor DSC; Interruptor de luces de freno. |
| 43 | 20 | Motor del limpiaparabrisas delantero
(interruptor de encendido +). |
| 47 | 20 | Motor del elevalunas del lado del conductor |
| 48 | 20 | Motor del elevalunas del lado del pasajero |
| 49 | 5 | Unidad de control de los sensores de aparcamiento;
Sistema de audio; Controles del volante; Paneles de interruptores centrales y laterales; Panel de interruptores auxiliares; Unidad de control de desconexión de la batería (interruptor de encendido +). |
| 50 | 7,5 | Unidad de control de airbags
y pretensores |
| 51 | 5 | Tacógrafo;
Controlador de la dirección asistida; Aire acondicionado; Iluminación de marcha atrás; Sensor de presencia de agua en el diésel; Sensor de flujo de aire (interruptor de encendido +). |
| 53 | 7,5 | Panel de instrumentos (batería +) |
| 89 | – | No utilizado |
| 90 | 7,5 | Faros de luz de carretera izquierda |
| 91 | 7,5 | Faros de luz de carretera derecha |
| 92 | 7,5 | Faro de luz de cruce delantero izquierdo |
| 93 | 7,5 | Faro de luz de cruce delantero derecho |
Fusible del montante del conductor
| Número | Amp [A] | Descripción |
| 54 | – | No utilizado |
| 55 | 15 | Asientos calefactables |
| 56 | 15 | Toma de 12 V para el pasajero trasero |
| 57 | 10 | Calefacción adicional bajo el asiento |
| 58 | 15 | Luneta trasera calefactable, lado izquierdo |
| 59 | 15 | Luneta trasera calefactable, lado derecho |
| 60 | – | No utilizado |
| 61 | – | No utilizado |
| 62 | – | No utilizado |
| 63 | 10 | Control adicional para el pasajero trasero |
| 64 | – | No utilizado |
| 65 | 30 | Ventilador de calefacción
del pasajero trasero. |
Fusibles en el compartimento del motor
| Número | Amp [A] | Descripción |
| 1 | 40 | Alimentación de la bomba ABS |
| 2 | 50 | Unidad de calefacción diésel |
| 3 | 30 | Llave de arranque;
Motor de arranque. |
| 4 | 40 | Calentador de combustible |
| 5 | 20/50 | Ventilación de la cabina con calefacción adicional
programable (batería+). |
| 6 | 40/60 | Velocidad máxima del ventilador de la cabina (batería+) |
| 7 | 40/50/60 | Velocidad mínima del ventilador de la cabina (batería+) |
| 8 | 40 | Grupo de ventiladores de la cabina (interruptor de encendido+) |
| 9 | 15 | Toma trasera de 12 V (batería+) |
| 10 | 15 | Bocina |
| 11 | – | No utilizado |
| 14 | 15 | Toma delantera de 12 V (batería+) |
| 15 | 15 | Encendedor de cigarrillos (batería+) |
| 16 | – | No utilizado |
| 17 | – | No utilizado |
| 18 | 7,5 | Unidad de control del motor (batería+) |
| 19 | 7,5 | Compresor del aire acondicionado |
| 20 | 30 | Bomba del lavaparabrisas/limpiaparabrisas |
| 21 | 15 | Alimentación de la bomba de combustible |
| 22 | – | No utilizado |
| 23 | 30 | Válvulas electromagnéticas ABS |
| 24 | 7,5 | PANEL DE INTERRUPTORES;
Control y plegado de los espejos laterales (interruptor de encendido+). |
| 30 | 15 | Calefacción de los espejos exteriores |
Esquema de fusibles y relés – Peugeot Boxer
Se aplica a vehículos fabricados en los años:
2019, 2020, 2021, 2022.
En el vehículo hay tres cajas de fusibles: en el salpicadero a la izquierda, en el pilar a la derecha y en el compartimento del motor.
La información proporcionada se refiere únicamente a los fusibles destinados a ser reemplazados por el usuario. Para otras reparaciones, es necesario contactar con un servicio autorizado PEUGEOT o un taller especializado.
Sobre Peugeot Boxer (1994-2022)
El Peugeot Boxer es un popular vehículo comercial que se fabrica desde 1994. Este modelo es conocido por su fiabilidad y amplitud, lo que lo hace ideal tanto para fines comerciales como para uso personal. El Boxer ofrece diversas opciones de motorización, incluyendo motores diésel, que son conocidos por su eficiencia y rendimiento. A lo largo de los años, el Boxer ha pasado por varias modernizaciones que han mejorado sus características de seguridad y confort tanto para el conductor como para los pasajeros. Su robusta construcción y su interior flexible permiten adaptarlo a diversas necesidades, lo que lo convierte en un compañero versátil en la carretera.
Esquema de la caja de fusibles del Peugeot Boxer
Esta página muestra el esquema de la caja de fusibles del Peugeot Boxer, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles en este modelo se encuentra generalmente debajo del salpicadero en el lado del conductor y también en el compartimento del motor. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener acceso a información precisa sobre su disposición y contenido.
