Peugeot 508 (2010-2019) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Peugeot 508 (2010–2019), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Peugeot 508 (2010-2016) – esquema de fusibles
Año de fabricación: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 508 (2010-2016) es el fusible F13 en la caja de fusibles de la guantera.
Fusibles detrás de la guantera
| Número | Amperios [A] | Descripción |
| F6
A o B |
15 | Sistema de audio |
| F8 | 3 | Alarma |
| F13 | 10 | Encendedor de cigarrillos delantero |
| F14 | 10 | Toma de corriente delantera de 12 V. |
| F 16 | 3 | Luz de lectura trasera;
Luces de lectura traseras. |
| F17 | 3 | Luz de lectura trasera;
Espejo exterior. |
| F28
A o B |
15 | Sistema de audio |
| F30 | 20 | Limpiaparabrisas trasero |
| F32 | 10 | Amplificador de audio |

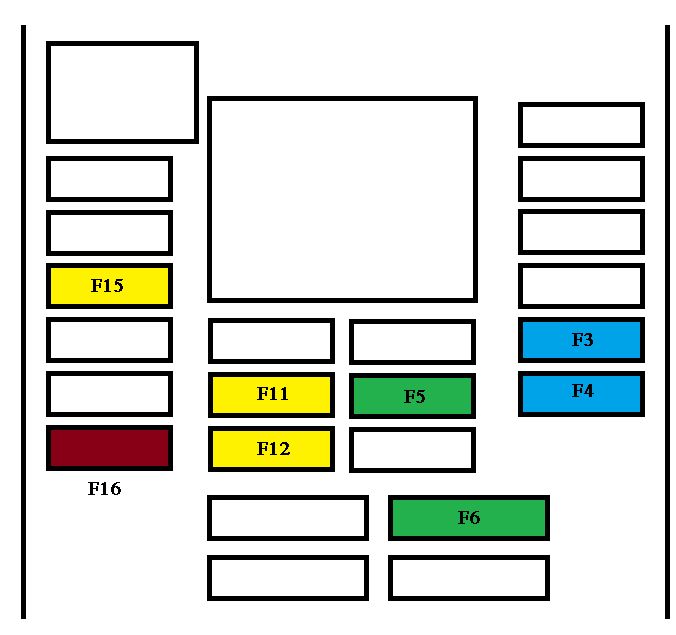

Fusibles en el salpicadero
La caja de fusibles se encuentra en el panel inferior del salpicadero (lado derecho).
| Número | Amperios [A] | Descripción |
| F3 | 15 | Control de la ventanilla del conductor;
Toma de 12 V para los asientos traseros. |
| F4 | 15 | Toma de 12 V en el maletero |
| F5 | 30 | Ventanilla trasera de un solo toque |
| F6 | 30 | Ventanilla delantera de un solo toque |
| F11 | 20 | Unidad de remolque. |
| F12 | 20 | Amplificador de audio |
| F15 | 20 | Cortinilla panorámica del techo corredizo (SW). |
| F 16 | 5 | Panel de control de las ventanillas del conductor. |
Sobre el Peugeot 508 (2010-2019)
El Peugeot 508, fabricado entre 2010 y 2019, es un automóvil de clase media elegante y sofisticado que ofrece confort y tecnologías modernas. Este modelo es conocido por su diseño elegante y la calidad de su interior. El Peugeot 508 estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionaban un rendimiento equilibrado y un consumo de combustible eficiente. Entre los motores populares se encontraban el 1.6 THP y el 2.0 HDi, que ofrecían fiabilidad y dinamismo. Gracias a sus características de conducción e innovaciones tecnológicas, el Peugeot 508 se convirtió en una opción popular entre los conductores que buscan confort y seguridad en la carretera.
Esquema de la caja de fusibles del Peugeot 508
Esta página muestra el esquema de la caja de fusibles del Peugeot 508, que es esencial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. La caja de fusibles en este modelo se encuentra generalmente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los esquemas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y fiabilidad del vehículo, por lo que es importante tener una visión general de su disposición y función.
