Peugeot 108 (2014-2018) – caja de fusibles

Peugeot 108 (2014-2018) – diagrama de la caja de fusibles

Año de fabricación: 2014, 2015, 2016, 2017, 2018.

El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 205 (1995-1998) es el fusible 8 en la caja de fusibles

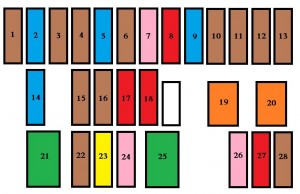

Fusibles en el salpicadero

La caja de fusibles se encuentra debajo del salpicadero (lado del conductor).

Número	Amp [A]	Descripción
1	5	Inyección de combustible; Sistema de audio; Sistema VSC.
2	15	Limpiaparabrisas delanteros y traseros
3	5	Unidad de distribución principal; Panel de instrumentos; Pantalla; Aire acondicionado; Cristal trasero calefactado y calefacción de los espejos laterales; Techo de lona eléctrico; Sistema de audio.
4	5	Dirección asistida eléctrica; Stop & Start.
5	15	Limpiaparabrisas trasero
6	5	Ventilador de refrigeración; Sistema ABS ESP; Sistema VSC.
7	25	Limpiaparabrisas delantero
8	10	Espejos laterales calefactados
9	15	Toma de 12 V (máx. 120 W)
10	7,5	Espejos laterales; Sistema de audio; Stop & Start; Panel de instrumentos; Pantalla.
11	5	Bloqueo de dirección; Inyección de combustible; Transmisión electrónica.
12	7,5	Airbag
13	5	Panel de instrumentos; Pantalla; Stop & Start.
14	15 **	Sistema de dirección; Inyección de combustible; Luces de freno.
	7,5 *

15	7,5 **	Inyección de combustible; Stop & Start.
	10 *
16	7,5	Diagnóstico del motor
17	10	Luces de freno; Tercera luz de freno; Inyección de combustible; Sistema ABS; Sistema VSC; Transmisión electrónica; Sistema de apertura y arranque sin llave.
18	10	Luces de posición; Iluminación de la matrícula; Luz antiniebla trasera; Luces antiniebla delanteras; Luces traseras; Regulador de intensidad de la iluminación.
19	40	Aire acondicionado
20	40	Aire acondicionado; Autodiagnóstico del motor; Luces de posición; Iluminación de la matrícula; Luces antiniebla traseras; Luces antiniebla delanteras; Luces traseras; Regulador de intensidad de la iluminación; Luces de freno; Tercera luz de freno; Inyección de combustible; Sistema ABS; Sistema VSC; Transmisión electrónica; «Acceso y arranque sin llave»; Elevalunas eléctricos.
21	30	Inyección de combustible; Stop & Start; Unidad de distribución principal.
22 **	7,5	Inyección de combustible
23 **	20	Inyección de combustible; Stop & Start.
24	25	Unidad de distribución principal
25	30	Elevalunas eléctricos
26	25	Elevalunas eléctricos
27	10	Aire acondicionado
28	5	Luz antiniebla trasera
* Motor VTi 82 ** Motor VTi 68

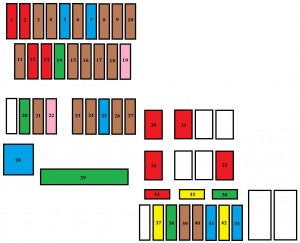

Fusibles bajo el capó

Nº	Amp [A]	Descripción
1	10	Faros con luces de cruce derechas
2	10	Faros con luces de cruce izquierdas; Ajuste de faros.
3	7,5	Faro con luces largas derecho
4	7,5	Faro con luces largas izquierdo
5 *	15	Inyección de combustible
6 *	7,5	Inyección de combustible
7 *	15	Inyección de combustible
8 *	7,5	Ventilador de refrigeración
9	7,5	Aire acondicionado
10 **	7,5	Inyección de combustible; Luces de freno; Tercera luz de freno.
11	5	Luz de techo; Luz del maletero.
12	10	Intermitentes; Luces de emergencia; Panel de instrumentos; Pantalla.
13	10	Claxon
14	30	Unidad de distribución
15 **	7,5	Transmisión electrónica
16	7,5	Inyección de combustible
17	7,5	Sistema de apertura y arranque sin llave.
18 **	7,5	Batería
19	25	Inyección de combustible; Ventilador de refrigeración.
20	30	Motor de arranque
21	7,5	Bloqueo de dirección
22	25	Faros delanteros

23	7,5	Inyección de combustible
24	7,5	Inyección de combustible; Motor de arranque; Transmisión electrónica; Stop & Start.
25	15	Sistema de audio; Sistema “Keyless Entry and Starting”.
26	7,5	Panel de instrumentos; Pantalla.
27	7,5	Sistema VSC
28	60	Caja de fusibles en el habitáculo.
29 **	125	Cristal trasero calefactado y calefacción de espejos; Techo eléctrico de lona; Sistema ABS; Sistema VSC; Ventilador de refrigeración; Luces antiniebla delanteras; Luces diurnas LED.
30	50	Transmisión electrónica
	40	Stop & Start
31	50	Dirección asistida
32	50 *	Ventilador de refrigeración
	30
	40
33	50	Sistema ABS; Sistema VSC.
34	10	Fusible de repuesto
35	20	Fusible de repuesto
36	30	Fusible de repuesto
37	20	Cristal trasero calefactado y calefacción de espejos.
38	30	Sistema ABS; Sistema VSC.
39	7,5	Luces antiniebla delanteras; Panel de instrumentos; Pantalla.
40	7,5	Luces diurnas LED
41	–	No se utiliza
42	20	Techo eléctrico de lona
43	–	No se utiliza

Acerca del Peugeot 108 (2014-2018)

El Peugeot 108, fabricado entre 2014 y 2018, es un coche urbano compacto que ofrece un diseño moderno y soluciones prácticas para la conducción diaria. Este modelo es conocido por su agilidad y eficiencia, lo que lo hace ideal para el entorno urbano. El Peugeot 108 está disponible con varias opciones de motor, incluyendo unidades de gasolina de 1.0 y 1.2 litros, que proporcionan suficiente potencia para la conducción en ciudad y al mismo tiempo mantienen un bajo consumo de combustible. El interior del vehículo está diseñado con énfasis en el confort y la tecnología, ofreciendo elementos modernos como una pantalla táctil y opciones de conectividad para smartphones.

Diagrama de la caja de fusibles del Peugeot 108

Esta página muestra el diagrama de la caja de fusibles del Peugeot 108, que es esencial para la identificación y el reemplazo de los fusibles. Las ubicaciones típicas de la caja de fusibles en este vehículo incluyen el espacio debajo del salpicadero y el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el correcto funcionamiento de los componentes eléctricos y su mantenimiento adecuado garantiza una larga vida útil del vehículo.
