Peugeot 206 S (2008) – caja de fusibles
Peugeot 206 S (2008) – esquema de la caja de fusibles
Año de fabricación: 2008.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 206 S (2008) es el fusible 22 en la caja de fusibles del salpicadero.

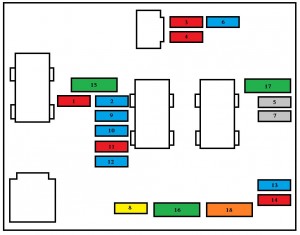

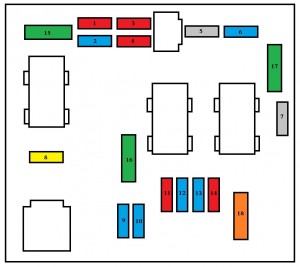

Caja de fusibles en el compartimento del motor
ALTERNATIVO
| Número | Amp [A] | Descripción |
| MF1 | 20 | Unidad de ventilador |
| MF2 | 60 | ABS |
| MF3 | 30 | ABS |
| MF4 | 70 | Alimentación de la interfaz de sistemas integrados |
| MF5 | 70 | Alimentación de la interfaz de sistemas integrados |
| MF6 | – | No utilizado |
| MF7 | 30 | Alimentación del interruptor de encendido |
| MF8 | 20 | Amplificador de audio |
| Los maxi fusibles actualmente proporcionan protección
adicional a los circuitos eléctricos. |
||
| Número | Amp [A] | Descripción |
| 1 | 10 | Módulo de calefacción (Diésel);
Sensor de agua en el diésel; Interruptor de luces de marcha atrás; Sensor de velocidad; Sensor de flujo de aire (Diésel). |
| 2 | 15 | Válvula solenoide del depósito;
Bomba de combustible. |
| 3 | 10 | Unidad de control del motor ABS |
| 4 | 10 | Controlador de transmisión automática;
Controlador del motor. |
| 5 | – | No utilizado |
| 6 | 15 | Faros antiniebla delanteros |
| 7 | – | No utilizado |
| 8 | 20 | Relé del grupo de ventiladores;
Controlador del motor; Bomba de inyección diésel; Válvula solenoide de control del motor. |
| 9 | 15 | Luces de cruce delanteras izquierdas |
| 10 | 15 | Luces de cruce delanteras derechas |
| 11 | 10 | Luces de carretera delanteras izquierdas |
| 12 | 15 | Luces de carretera delanteras derechas |
| 13 | 10 | Bocina |
| 14 | 10 | Bombas de lavado del parabrisas |
| 15 | 30 | Calentador del cuerpo del acelerador;
Sensor de oxígeno; Controlador del motor; Sensor de flujo de aire; Encendido; Válvula solenoide de control del motor; Calefacción diésel; Inyectores. |
| 16 | 30 | Relé de la bomba de aire |
| 17 | 30 | Limpiaparabrisas delantero a
alta y baja velocidad. |
| 18 | 40 | Ventilador del aire acondicionado |

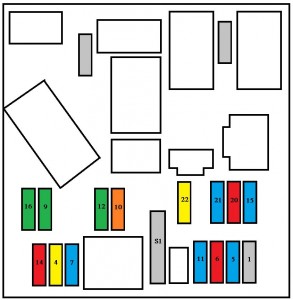

Esquema de fusibles bajo el salpicadero
| Número | Amp [A] | Descripción |
| 1 | 15 | No utilizado |
| 4 | 20 | Iluminación del maletero;
Equipo de audio; Controles en el volante. |
| 5 | 15 | Diagnóstico de la transmisión automática. |
| 6 | 10 | Nivel de refrigerante;
Transmisión automática; Equipo de audio. |
| 7 | 15 | Accesorios para el aprendizaje de la conducción;
Alarma instalada como accesorio. |
| 9 | 30 | Elevalunas traseros eléctricos |
| 10 | 40 | Desempañado de la luneta trasera y del espejo |
| 11 | 15 | No utilizado |
| 12 | 30 | Elevalunas delanteros eléctricos |
| 14 | 10 | Esquema de fusibles del compartimento del motor;
Airbag; Controles en el volante. |
| 15 | 15 | Salpicadero;
Aire acondicionado; Equipo de audio. |
| 16 | 30 | Controles de bloqueo/
desbloqueo de puertas, capó y maletero. |
| 20 | 10 | Luz de freno derecha |
| 21 | 15 | Luz de freno izquierda;
Tercera luz de freno. |
| 22 | 30 | Iluminación interior;
Iluminación del habitáculo; Encendedor de cigarrillos. |
| S1 | B | Bypass PARC |
