Peugeot Boxer Benne – Caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Peugeot Boxer Benne, obtendrás información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderás la asignación de cada fusible (distribución de fusibles).
Peugeot Boxer Benne – esquema de fusibles
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot Boxer Benne es el fusible 44 en la caja de fusibles del salpicadero.

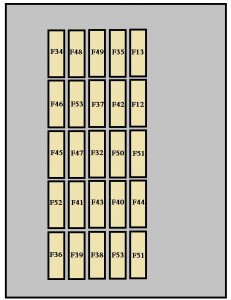

Fusibles en el salpicadero del lado del pasajero
| Número | Amp [A] | Descripción |
| 12 | 7,5 | Faro con luz de cruce derecha |
| 13 | 7,5 | Faro con luz de cruce izquierda |
| 31 | 7,5 | Alimentación del relé |
| 32 | 10 | Iluminación de la cabina |
| 33 | 15 | Toma trasera de 12 V. |
| 34 | – | No se utiliza |
| 35 | 7,5 | Iluminación de marcha atrás;
Sensor de presencia de agua en el diésel. |
| 36 | 15 | Cierre centralizado;
Batería. |
| 37 | 7,5 | Interruptor de luces de freno;
Tercera luz de freno; Salpicadero. |
| 38 | 20 | Cierre centralizado |
| 39 | 10 | Sistema de audio;
Toma de diagnóstico; Sirena de alarma; Control programable de calefacción auxiliar; Control de climatización; Tacógrafo; Batería. |
| 40 | 15 | Calefacción:
cristal trasero (lado izquierdo), espejo del lado del conductor. |
| 41 | 15 | Calefacción:
cristal trasero (lado derecho), espejo del lado del pasajero |
| 42 | 7,5 | Controlador y sensor ABS;
Sensor ASR; Sensor ESP; Interruptor de luces de freno. |
| 43 | 30 | Motor del limpiaparabrisas delantero |
| 44 | 20 | Encendedor de cigarrillos;
Toma de 12 V. |
| 45 | 7,5 | Control de puertas |
| 46 | – | No se utiliza |
| 47 | 20 | Motor de la ventanilla del conductor |
| 48 | 20 | Motor de la ventanilla del pasajero |
| 49 | 5 | Sistema de audio;
Controles en el salpicadero; Control de la ventanilla del conductor. |
| 50 | 7,5 | Grupo de airbags
y pretensores. |
| 51 | 7,5 | Tacógrafo;
Control de crucero; Control de climatización. |
| 52 | 7,5 | Alimentación del relé opcional |
| 53 | 7,5 | Salpicadero;
Luz trasera. |

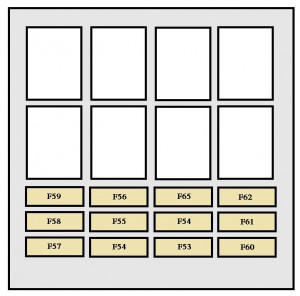

Fusible del montante del conductor
| Número | Amp [A] | Descripción |
| 54 | – | No se utiliza |
| 55 | 15 | Asientos calefactables |
| 56 | 15 | Toma de 12 V para el pasajero trasero |
| 57 | 10 | Calefacción auxiliar programable |
| 58 | 10 | Luces laterales |
| 59 | 7,5 | Suspensión neumática |
| 60 | – | No se utiliza |
| 61 | – | No se utiliza |
| 62 | – | No se utiliza |
| 63 | 10 | Interruptor programable
de calefacción auxiliar. |
| 64 | – | No se utiliza |
| 65 | 30 | Ventilador de calefacción programable. |

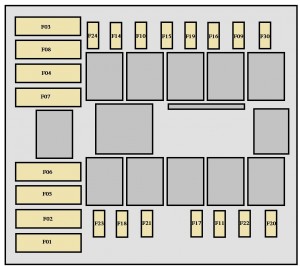

Fusibles en el compartimento del motor
| Número | Amp [A] | Descripción |
| 1 | 40 | Alimentación de la bomba ABS |
| 2 | 50 | Unidad de calefacción
diésel. |
| 3 | 30 | Llave de encendido |
| 4 | 20 | Calefacción auxiliar programable |
| 5 | 20 | Ventilación de la cabina con calefacción
auxiliar programable |
| 6 | 40/60 | Velocidad máxima
del ventilador de la cabina. |
| 7 | 40/50 | Velocidad mínima
del ventilador de la cabina. |
| 8 | 40 | Grupo del ventilador de la cabina |
| 9 | 20 | Bomba del lavaparabrisas |
| 10 | 15 | Bocina |
| 14 | 7,5 | Faro principal derecho |
| 15 | 7,5 | Faro principal izquierdo |
| 20 | 30 | Bomba del lavaparos |
| 21 | 15 | Alimentación de la bomba de combustible |
| 23 | 30 | Válvulas electromagnéticas ABS |
| 30 | 15 | Faros antiniebla delanteros |
Sobre Peugeot Boxer Benne
El Peugeot Boxer Benne es un vehículo comercial práctico, ideal para diversas finalidades comerciales. Este modelo es conocido por su robustez y fiabilidad, lo que lo hace popular entre empresarios y artesanos. El Boxer Benne está equipado con diversas motorizaciones, que incluyen motores diésel con diferentes potencias, lo que permite adaptar el vehículo a necesidades específicas. Su construcción está diseñada para proporcionar la máxima capacidad de carga y eficiencia en el transporte de materiales. Gracias a su flexibilidad y características prácticas, el Peugeot Boxer Benne es un socio ideal para las tareas laborales diarias.
Esquema de la caja de fusibles del Peugeot Boxer Benne
Esta página muestra el esquema de la caja de fusibles para el Peugeot Boxer Benne, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles se encuentra normalmente en el interior del vehículo, a menudo debajo del salpicadero o en el compartimento del motor. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración y uso correcto.
