Peugeot Expert (1995-2003) – Caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Peugeot Expert (1995–2003), obtendrás información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderás la asignación de cada fusible (distribución de fusibles).
Peugeot Expert (1995-2003) – esquema de distribución de fusibles
Año de fabricación: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot Expert (1995-2003) es el fusible F16 y F16A en la distribución de fusibles del salpicadero.

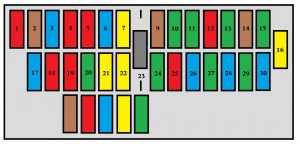

Distribución de fusibles bajo el salpicadero
| Número | Amperaje [A] | Descripción |
| F1 | 10 | Sistema de audio (alimentación) |
| F2 | 5 | Encendido + posición;
Sensor de velocidad; PCPU; Indicadores de advertencia en el salpicadero. |
| F3 | 15 | Luz de freno;
Control de crucero. |
| F4 | 10 | Luz trasera derecha de la puerta;
Luz de posición delantera izquierda; Ajuste de faros. |
| F5 | 10 | Aire acondicionado;
Elevalunas eléctricos delanteros; Ventilador; Convertidor de presión. |
| F6 | 15 | Luneta trasera térmica y asientos calefactables |
| F7 | 20 | Bocina |
| F8 | B | – |
| F9 | 5 | Faro pulverizador;
Luz delantera lateral derecha; Iluminación de la matrícula; Luz trasera izquierda. |
| F10 | 30 | No se usa |
| F11 | 30 | No se usa |
| F12 | 10 | Unidad de control ABS;
Luces de marcha atrás; Conector de diagnóstico; Transmisión automática. |
| F13 | 30 | No se usa |
| F14 | 5 | PCPU |
| F15 | 30 | PCPU (cierre centralizado – luces de bienvenida) |
| F16 | 20 | Encendedor de cigarrillos – Posición fija + |
| F16A | 20 | Encendedor de cigarrillos – Accesorios + posición |
| F17 | 15 | Regulador de temperatura del refrigerante;
Grupo de ventilador de refrigeración. |
| F18 | 10 | Faros antiniebla |
| F19 | 10 | Iluminación del salpicadero;
Sistema de audio; Luces laterales. |
| F20 | 30 | Aire acondicionado;
Ventilador. |
| F21 | 20 | Asientos calefactables |
| F22 | 20 | Accesorios + posición |
| F23 | B | F14 – F15 – F25 – F27 |
| F24 | 30 | Sistema de pulverización del parabrisas;
Limpiaparabrisas delantero |
| F25 | 10 | Aire acondicionado;
Iluminación interior; Memoria de radio; Reloj digital. |
| F26 | 15 | Luces de emergencia |
| F27 | 30 | Luneta trasera térmica |
| F28 | 15 | Elevalunas eléctrico;
Testigo de carga. |
| F29 | 30 | Elevalunas eléctrico |
| F30 | 15 | Iluminación interior;
Intermitentes; Reloj; Espejo eléctrico. |
Fusibles bajo el capó (sin ABS)
| Número | Amperaje [A] | Descripción |
| F1 | 20 | Bomba de combustible |
| F2 | 10 | Faros antiniebla derechos |
| F3 | 10 | Faros antiniebla izquierdos |
| F4 | 25 | Sistema de pulverización de faros |
| F5 | B | Vacío |
| F6 | 10 | Inmovilizador |
| F7 | 10 | Sensor de catalizador |
| F8 | 20 | Remolque |
| F9 | 25 | Grupo de ventilador de refrigeración 1 – 120W. |
| 30 | Grupo de ventilador de refrigeración 1 – 180W. | |
| F10 | 15 | Vacío |
| F11 | 5 | Vacío |
| F12 | 10 | Faro de luz larga izquierdo |
| F13 | 10 | Faro de luz larga derecho |

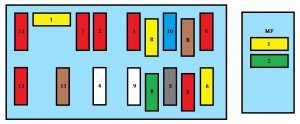

Fusibles bajo el capó (con ABS)
| Número | Amperaje [A] | Descripción |
| F1 | 20 | Remolque |
| F2 | 15 ->20 | Bomba de combustible |
| F3 | 10 | Faros delanteros con luz de cruce izquierda |
| F4 | 10 | Faros delanteros con luz de cruce derecha |
| F5 | 10 | Toma de diagnóstico |
| F6 | 10 | Inyección electrónica;
Inmovilizador. |
| F7 | 10 | Faro delantero con luz de carretera izquierda |
| F8 | 10 | Faro delantero con luz de carretera derecha |
| F9 | 25 -> 40 | Refrigeración del motor |
| F10 | 30 | Bomba de lavafaros |
| F11 | 20 | Calefacción auxiliar |
| F12 | 5 | Reloj de lavafaros |
| F13 | 15 | Sensor de catalizador;
Ventilador. |
| F15 | 40 | Ventilador;
Aire acondicionado. |
| F 16 | 30 ->50 | Refrigeración del motor |
| MF1 | 20 | Relé de inyección |
| MF2 | 30 | Relé de inyección |
| MF4 | 60 | ECU ABS |
Sobre el Peugeot Expert (1995-2003)
El Peugeot Expert, fabricado entre 1995 y 2003, es una furgoneta compacta diseñada para el transporte eficiente de mercancías y personas. Este modelo se caracteriza por un diseño robusto y practicidad, lo que lo hace ideal para empresarios y pequeñas empresas. El Peugeot Expert ofrecía varias opciones de motor, incluyendo variantes diésel y gasolina, que proporcionaban un rendimiento fiable y ahorro de combustible. El interior fue diseñado con énfasis en la comodidad y la funcionalidad, con amplio espacio de almacenamiento y una disposición flexible de los asientos.
Esquema de la caja de fusibles del Peugeot Expert
Esta página muestra un esquema detallado de la caja de fusibles del Peugeot Expert, que es esencial para el mantenimiento y las reparaciones correctas del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en el espacio bajo el salpicadero en el lado del conductor y también en el compartimento del motor. Los esquemas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los dispositivos eléctricos del vehículo.
