Peugeot 308 CC (2008-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Peugeot 308 CC (2008–2016), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Peugeot 308 CC (2008) – esquema de fusibles
Año de fabricación: 2008.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 308 CC (2008) es el fusible F9 en el panel de fusibles del salpicadero.

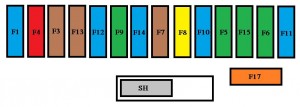

Fusibles de la consola
El panel de fusibles se encuentra en la parte inferior del salpicadero (lado izquierdo).
| Nr | Amp [A] | Descripción |
| F36 | 30 | Asientos calefactables del conductor y del pasajero |
| F37 | 5 | Esquema de fusibles del remolque |
| F38 | 30 | Módulo de memoria del asiento del conductor |
| F39 | – | No se utiliza |
| F40 | 30 | Amplificador Hi-Fi;
Módulo de memoria del asiento del pasajero. |
| Número | Amp [A] | Descripción |
| F1 | – | No se utiliza |
| F2 | – | No se utiliza |
| F3 | 5 | Unidad de control de airbags
y pretensores |
| F4 | 10 | Pedal de embrague e interruptores de doble función
de freno; Espejo electrocromático; Aire acondicionado; Sensor de ángulo de dirección; Transmisión automática; Unidad de conmutación y protección. |
| F5 | 30 | Elevalunas eléctricos delanteros;
Alimentación de los espejos plegables. |
| F6 | 30 | Elevalunas eléctricos traseros activados
por botón; Controles externos para abrir las puertas. |
| F7 | 5 | Iluminación interior delantera y trasera;
Luz de lectura de mapas; Iluminación del parasol; Iluminación de la guantera. |
| F8 | 20 | Sistema de audio;
Audio/teléfono; Cambiador de CD; Pantalla multifunción; Detección de baja presión de neumáticos; Espacios interiores. |
| F9 | 30 | Toma de 12 V delantera;
Encendedor de cigarrillos. |
| F10 | 15 | Controles del volante;
Sirena de advertencia; Unidad de control de alarma. |
| F11 | 15 | Llave de encendido de baja corriente |
| F12 | 15 | Salpicadero;
Iluminación de los cinturones de seguridad y luces de advertencia del airbag del pasajero; Aire acondicionado; Módulo de memoria del asiento del conductor; Sistema de techo de cristal. |
| F13 | 5 | Esquema de fusibles del compartimento del motor;
Airbag. |
| F14 | 15 | Pantalla multifunción;
Amplificador; Kit manos libres; Sensor de lluvia/luz; Unidad de control de asistencia al aparcamiento; Unidad de memoria del asiento del pasajero. |
| F15 | 30 | Bloqueo y superbloqueo |
| F17 | 40 | Desempañado de la luneta trasera y
de los espejos exteriores. |
| SH | – | Bypass PARC |

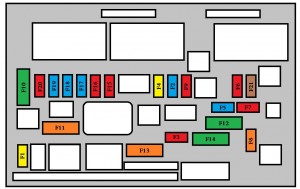

Fusibles del compartimento del motor
El esquema de fusibles se encuentra en el compartimento del motor, cerca de la batería (lado izquierdo).
| Nº | Amp [A] | Descripción |
| F1 | 20 | Alimentación del módulo del motor;
Bomba de inyección y electroválvulas EGR (2 l HDI 16V); Inyectores (2 l HDI 16V). |
| F2 | 15 | Bocina |
| F3 | 10 | Limpiaparabrisas |
| F4 | 20 | Unidad de pulverización de los faros |
| F5 | 15 | Vaciado del depósito;
Electroválvulas de regulación de presión del turbocompresor y de la turbina (1,6 l THP 16 V); Calentador de vapor de aceite (1,6 l THP 16 V). |
| F6 | 10 | Sensor de velocidad del vehículo;
Unidad de control ABS/ESP. |
| F7 | 10 | Regulador de asistencia a la dirección;
Transmisión automática; Sensor de nivel de refrigerante del motor. |
| F8 | 25 | Control del motor de arranque |
| F9 | 10 | Toma de diagnóstico;
Intermitentes; Sensor de flujo de aire (Diésel); Bomba del filtro de partículas (Diésel); Control de los espejos exteriores. |
| F10 | 30 | Actuadores del módulo del motor
(gasolina: bobinas de encendido, electroválvulas, sondas lambda, inyectores, calentadores, bomba de combustible, termostato controlado); (Diésel: electroválvulas, calentadores). |
| F11 | 40 | Ventilador del aire acondicionado |
| F12 | 30 | Limpiaparabrisas delantero lento/rápido |
| F13 | 40 | Alimentación de la interfaz de sistemas integrados
(encendido positivo). |
| F14 | – | No se utiliza |
| F15 | 10 | Luz de cruce derecha |
| F 16 | 10 | Luz de cruce izquierda |
| F17 | 15 | Luz de carretera izquierda |
| F18 | 15 | Luz de carretera derecha |
| F19 | 15 | Sensores de oxígeno (gasolina);
Electroválvulas de refrigeración de aire (Diésel), |
| F20 | 10 | Termostato controlado;
Electroválvulas de regulación de distribución; Electroválvula de regulación de presión del turbocompresor (Diésel); Sensor de nivel de refrigerante del motor (Diésel). |
| F21 | 5 | Alimentación del relé del grupo de ventiladores;
Refrigeración del turbo (1,6 l THP 16V). |

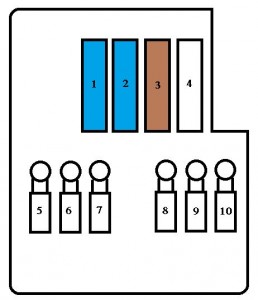

Tabla de fusibles mini y midi sobre la batería
| Número | Amp [A] | Descripción |
| 1 | 15 | Transmisión automática |
| 2 | 15 | Toma de diagnóstico;
Luces diurnas. |
| 3 | 5 | Interruptor de freno de doble función |
| 4 | – | No se utiliza |
| 5 * | 80 | Grupo de la bomba eléctrica
de asistencia a la dirección. |
| 6 * | 70 | Unidad de calefacción (Diésel) |
| 7 * | 100 | Unidad de conmutación y
protección. |
| 8 * | 50 | Calefacción del cuello del conductor y
del pasajero. |
| 9 | – | No se utiliza |
| 10 * | 30 | Motor eléctrico Valvetronic
(1,6 l THP 16V). |
Tabla de fusibles maxi
| Nr | Amp [A] | Descripción |
| MF1* | 50 | Grupo y unidad de la electrobomba
del techo retráctil. |
| MF2* | 50 | Esquema de fusibles en el
habitáculo. |
| MF3* | 50 | Instalación del ventilador |
| MF4* | 80 | Interfaz de sistemas integrados |
| MF5* | 80 | Interfaz de sistemas integrados |
| MF6* | 40 | Unidad de control ABS/ESP |
| MF7* | 30 | Electroválvulas ABS/ESP |
| MF8* | – | No se utiliza |
* Los fusibles maxi proporcionan protección adicional a los sistemas eléctricos.
Peugeot 308 CC (2009) – esquema de la caja de fusibles
Año de fabricación: 2009.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 308 CC (2009) es el fusible F9 en la caja de fusibles del salpicadero.
Fusibles de la consola
La caja de fusibles se encuentra en la parte inferior del salpicadero (en el lado izquierdo).
| Nr | Amp [A] | Descripción |
| F36 | 30 | Asientos calefactables para el conductor y el pasajero |
| F37 | 5 | Caja de fusibles del remolque |
| F38 | 30 | Módulo de memoria del asiento del conductor |
| F39 | – | No se utiliza |
| F40 | 30 | Amplificador Hi-Fi;
Módulo de memoria del asiento del pasajero. |
| Nº | Amp [A] | Descripción |
| F1 | – | No se utiliza |
| F2 | – | No se utiliza |
| F3 | 5 | Unidad de control de airbags
y pretensores. |
| F4 | 10 | Pedal de embrague y
interruptores multifunción de freno; Espejo con superficie electrocromática; Aire acondicionado; Sensor de ángulo de dirección; Transmisión automática; Unidad de conmutación y protección. |
| F5 | 30 | Elevalunas eléctricos delanteros;
Alimentación de los espejos plegables. |
| F6 | 30 | Elevalunas eléctricos traseros accionados
por un botón; Controles externos para abrir las puertas. |
| F7 | 5 | Iluminación interior delantera y trasera;
Luces de lectura de mapas; Iluminación del parasol; Iluminación de la guantera. |
| F8 | 20 | Sistema de audio;
Audio/teléfono; Cambiador de CD; Pantalla multifunción; Detección de baja presión en los neumáticos; Espacios interiores. |
| F9 | 30 | Toma de 12 V delantera,
Encendedor de cigarrillos |
| F10 | 15 | Controles del volante;
Sirena de alarma; Unidad de control de alarma. |
| F11 | 15 | Llave de encendido de baja tensión |
| F12 | 15 | Salpicadero;
Testigos de los cinturones de seguridad y luces de advertencia del airbag para el pasajero; Aire acondicionado; Módulo de memoria del asiento del conductor; Módulo del techo solar plegable. |
| F13 | 5 | Caja de fusibles del compartimento del motor;
Airbag. |
| F14 | 15 | Pantalla multifunción;
Amplificador; Kit manos libres; Sensor de lluvia/luz; Unidad de control de asistencia al aparcamiento; Módulo de memoria del asiento del pasajero. |
| F15 | 30 | Bloqueo y superbloqueo |
| F17 | 40 | Desempañado de la luneta trasera y
de los espejos exteriores. |
| SH | – | Bypass PARC |
Sobre el Peugeot 308 CC (2008-2016)
El Peugeot 308 CC, fabricado entre 2008 y 2016, es un elegante descapotable que combina estilo y rendimiento. Este modelo es conocido por su techo rígido retráctil, que permite pasar de coupé a descapotable en cuestión de segundos. El Peugeot 308 CC ofrece diversas motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan un rendimiento y una eficiencia equilibrados. El interior del vehículo está diseñado con énfasis en el confort y las tecnologías modernas, lo que lo convierte en una opción ideal para quienes buscan una combinación de lujo y practicidad.
Esquema de la caja de fusibles del Peugeot 308 CC
Esta página muestra el esquema de la caja de fusibles del Peugeot 308 CC, que es esencial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, específicamente cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y la funcionalidad del vehículo, por lo que es importante su correcto uso y mantenimiento.
