Peugeot 308 T9 (2014-2018) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Peugeot 308 T9 (2014–2018), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Peugeot 308 T9 (2014-2018) – esquema de la caja de fusibles
Año de fabricación: 2014, 2015, 2016, 2017, 2018.
Caja de fusibles del salpicadero en Peugeot 308 T9
Vehículos con volante a la izquierda: la caja de fusibles se encuentra en la parte inferior del salpicadero (izquierda).
Retira la tapa tirando de la esquina superior izquierda y luego a la derecha.
Vehículos con volante a la derecha: se encuentra en el compartimento del motor (izquierda).
Compartimento del motor
La caja de fusibles se encuentra en el compartimento del motor, cerca de la batería.
Esquemas de las cajas de fusibles
2014, 2015
Caja de fusibles del salpicadero (Versión 1 – COMPLETA)

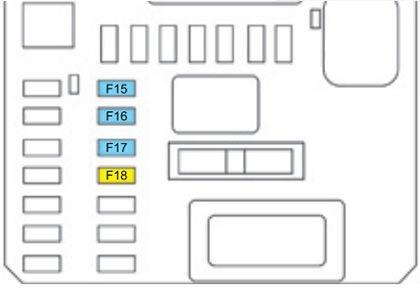

Asignación de fusibles en la caja de fusibles del salpicadero Versión 1 (COMPLETA) (2014, 2015)
| Nr | Amperios [A] | Descripción |
|---|---|---|
| F15 | 15 | Alimentación para accesorios de 12 V. |
| F 16 | 15 | Encendedor. |
| F17 | 15 | Sistema de audio. |
| F18 | 20 | Sistema de audio (batería +). |
Esquema de fusibles del salpicadero (Versión 2 – ECO)

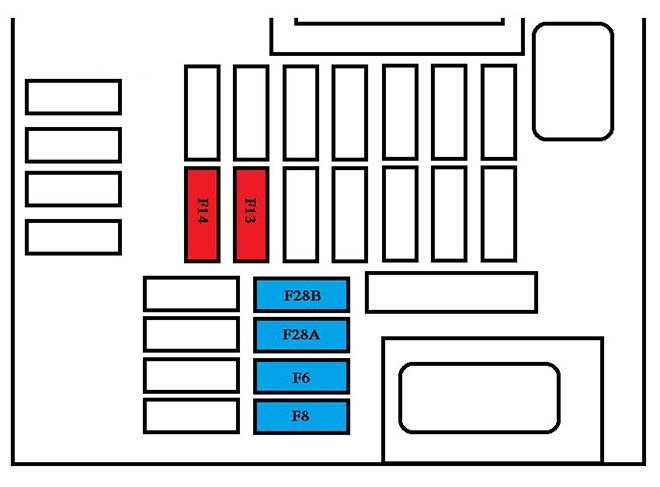

Asignación de fusibles en el salpicadero Esquema de fusibles Versión 2 (ECO) (2014, 2015)
| Nr | Amperios [A] | Descripción |
|---|---|---|
| F6 A o B | 15 | Sistema de audio. |
| F13 | 10 | Encendedor. |
| F14 | 10 | Alimentación para accesorios de 12 V. |
| F28 A o B | 15 | Sistema de audio (batería +). |
Cámara del motor

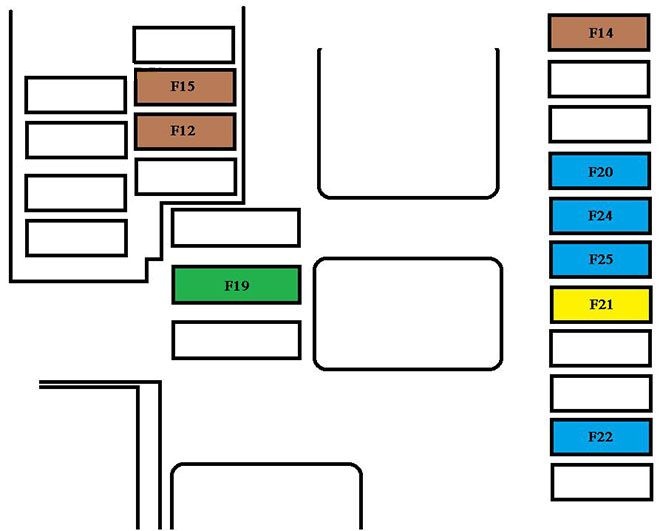

Asignación de fusibles en el compartimento del motor (Versión 1 – COMPLETA) (2014, 2015)
| Nr | Amperios [A] | Descripción |
|---|---|---|
| F19 | 30 | Motor del limpiaparabrisas delantero. |
| F20 | 15 | Bombas de los limpiaparabrisas delanteros y traseros. |
| F21 | 20 | Lavafaros. |
| F22 | 15 | Bocina. |
| F23 | 15 | Faro de luces de cruce derechas. |
| F24 | 15 | Faro de luces de cruce izquierdas. |

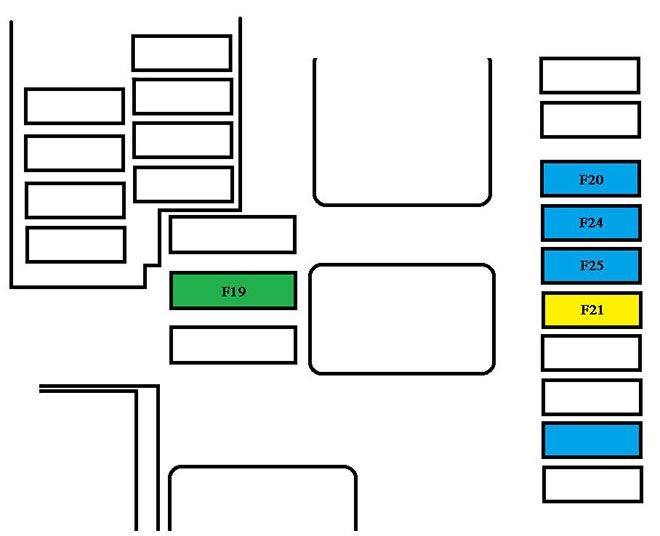

Asignación de fusibles en el compartimento del motor (Versión 2 – ECO) (2014, 2015)
| Nr | Amperios [A] | Descripción |
|---|---|---|
| F16 | 15 | Faros antiniebla delanteros. |
| F18 | 10 | Faro de luces de cruce derechas. |
| F19 | 10 | Faro de luces de cruce izquierdas. |
| F25 | 40 | Relé de los limpiaparabrisas de los faros (accesorio no original). |
| F29 | 30 | Motor del limpiaparabrisas delantero. |
| F30 | 80 | Conectores de calefacción (Diésel);
Calefacción programable adicional (accesorio no original); Bomba de los limpiaparabrisas de los faros. |
2016, 2017, 2018
Esquema de fusibles del salpicadero (Versión 1 – COMPLETA)

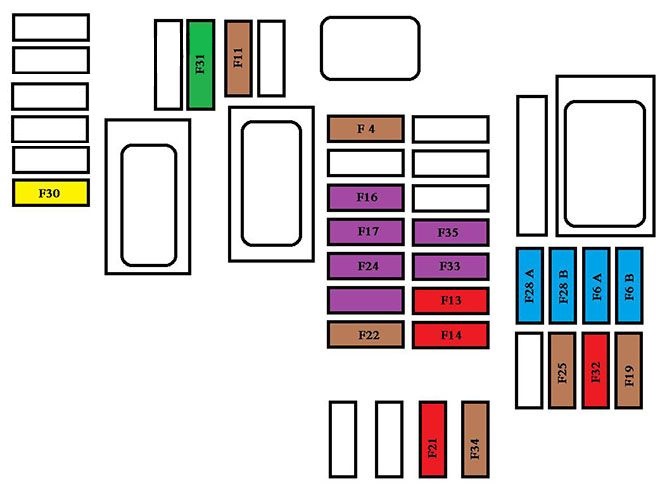

Asignación de fusibles en el salpicadero Esquema de fusibles Versión 1 (COMPLETA) (2016, 2017, 2018)
| Nr | Amperios [A] | Descripción |
|---|---|---|
| F4 | 5 | Llamadas de emergencia y asistencia. |
| F6 A o B | 15 | Sistema de audio;
Pantalla táctil; Reproductor de CD; Navegación. |
| F11 | 5 | Sistema de «acceso y arranque sin llave» |
| F13 | 10 | Toma de accesorios de 12 V delantera. |
| F14 | 10 | Toma de accesorios de 12 V en el maletero. |
| F 16 | 3 | Luz de la guantera;
Iluminación del espacio trasero. |
| F17 | 3 | Luz del espejo de cortesía;
Luz delantera. |
| F19 | 5 | Salpicadero. |
| F21 | 10 | Pantalla multifunción;
Aire acondicionado. |
| F22 | 5 | Cámara de marcha atrás;
Sensores de aparcamiento. |
| F24 | 3 | Sensor de lluvia y luz |
| F25 | 5 | Airbag. |
| F28A o B | 15 | Sistema de audio (batería +). |
| F30 | 20 | Limpiaparabrisas trasero. |
| F31 | 30 | Cerraduras. |
| F32 | 10 | Amplificador Hi-fi. |
| F33 | 3 | Memoria de posición del asiento. |
| F34 | 5 | Dirección asistida eléctrica. |
| F35 | 3 | Indicador de cinturones de seguridad desabrochados. |
Esquema de fusibles del salpicadero (Versión 2 – ECO)

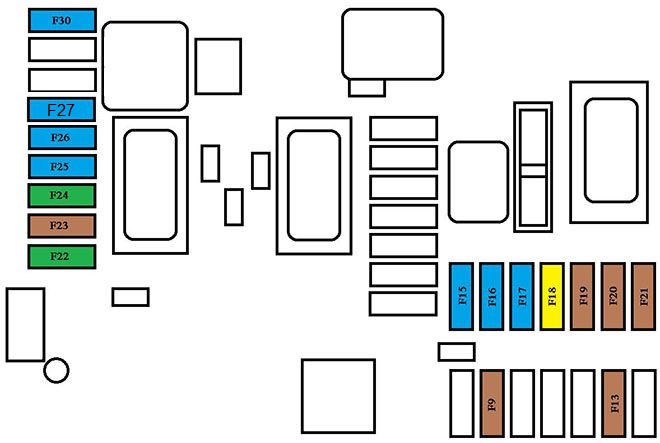

Asignación de fusibles en el salpicadero Esquema de fusibles Versión 2 (ECO) (2016, 2017, 2018)
| Nr | Amperios [A] | Descripción |
|---|---|---|
| F9 | 5 | Llamadas de emergencia y asistencia. |
| F13 | 5 | Cámara de marcha atrás y sensores de aparcamiento |
| F15 | 15 | Alimentación para accesorios de 12 V. |
| F 16 | 15 | Encendedor. |
| F17 | 15 | Sistema de audio. |
| F18 | 20 | Pantalla táctil;
Reproductor de CD; Sistema de audio; Navegación. |
| F19 | 5 | Sensor de lluvia y luz. |
| F20 | 5 | Airbag. |
| F21 | 5 | Salpicadero. |
| F22/F24 | 30 | Cerraduras interiores, exteriores, delanteras y traseras. |
| F23 | 5 | Luz de la guantera, espejo de cortesía, iluminación delantera y trasera. |
| F25/F27 | 15 | Bomba del limpiaparabrisas delantero/trasero. |
| F26 | 15 | Bocina. |
| F30 | 15 | Limpiaparabrisas trasero. |
Vano motor (Versión 1 – COMPLETA)
Asignación de fusibles en el vano motor (Versión 1 – COMPLETA) (2016, 2017, 2018)
| Nr | Amperios [A] | Descripción |
|---|---|---|
| F12 | 5 | Controlador de asistencia al aparcamiento. |
| F14 | 25 | Bomba de los limpiaparabrisas delanteros y traseros |
| F15 | 5 | Asistencia a la dirección. |
| F19 | 30 | Motor del limpiaparabrisas delantero. |
| F20 | 15 | Motores de los limpiaparabrisas delanteros y traseros. |
| F21 | 20 | Lavafaros. |
| F22 | 15 | Bocina. |
| F23 | 15 | Faro de luz de carretera derecha. |
| F24 | 15 | Faro de luz de carretera izquierda. |
| Indicador de combustible 2: | ||
| F8 | 30 | Sistema de control de emisiones diésel (AdBlue*). |
| F10 | 5 | Transmisión automática. |
| F12 | 15 | Transmisión automática. |
Vano motor (Versión 2 – ECO)

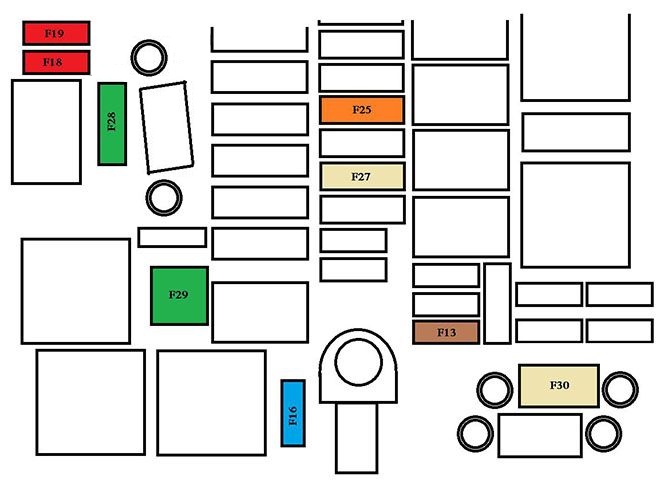

Asignación de fusibles en el compartimento del motor (Versión 2 – ECO) (2016, 2017, 2018)
| Nr | Amperios [A] | Funciones |
|---|---|---|
| F13 | 5 | Interfaz del sistema integrado. |
| F 16 | 15 | Faros antiniebla delanteros. |
| F18 | 10 | Faro de luces de cruce derechas. |
| F19 | 10 | Faro de luces de cruce izquierdas. |
| F25 | 40 | Relé de los limpiaparabrisas de los faros (accesorio no original). |
| F27 | 25 | Interfaz del sistema integrado. |
| F28 | 30 | Sistema de control de emisiones diésel (AdBlue®). |
| F29 | 30 | Motor del limpiaparabrisas delantero. |
| F30 | 80 | Conectores de calefacción (diésel);
Calefacción programable adicional (accesorio no original); Bomba de los limpiaparabrisas de los faros. |
