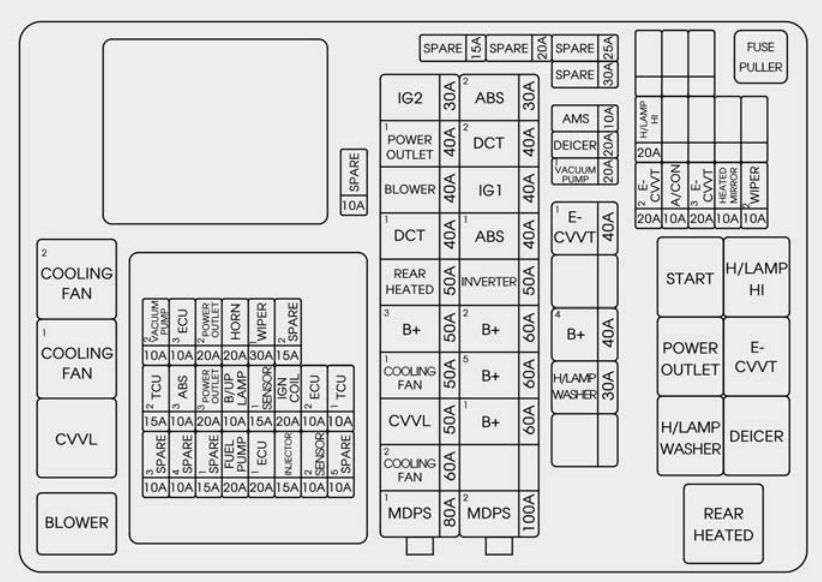

Kia Optima IV (2016-2018) – caja de fusibles
Kia Optima IV (2016-2018) – diagrama de la caja de fusibles
Año de fabricación: 2016, 2017, 2018.
Dentro de la tapa de la caja de fusibles/relés hay una etiqueta de fusibles/relés que describe el nombre y la capacidad del fusible/relé.
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| Nombre del fusible | Amperaje [A] | Descripción |
| MODULE7 | 10 A | Unidad de vista de 360 grados;
Módulo de control de asientos delanteros; Módulo de control de calefacción de asientos delanteros; Módulo de control de calefacción de asientos traseros. |
| MODULE5 | 10 A | Módulo de control de aire acondicionado;
Espejo electrocromático; Interruptor de salpicadero; Faro izquierdo y derecho; Módulo de nivelación automática de faros; Unidad principal A/V y navegación; Interruptor de apertura de tapa de combustible y maletero; Indicador de palanca de cambios; Módulo IMS del conductor; Módulo de control de asientos delanteros de aire; Módulo de control de calefacción de asientos delanteros; Módulo de control de calefacción de asientos traseros. |
| MODULE6 | 10 A | BCM;
Módulo de control de llave inteligente. |
| A/CON | 10 A | Módulo de control de aire acondicionado;
Bloque de conector E/R (relé de ventilador). |
| START | 10 A | [Sin llave inteligente e IMMO.]
Caja de fusibles ICM (relé de alarma antirrobo); [Con llave inteligente / IMMO.] Interruptor de rango de transmisión, PCM (G4KH/G4KJ). |
| A/BAG | 15A | Módulo de control SRS;
Detección de ocupantes. |
| MODULE 3 | 10 A | BCM;
Palanca de cambios ATM; Interruptor de luces de freno; Unidad DBL; Teclado de botones; Módulo de control de aire acondicionado. |
| MODULE 4 | 10 A | Interruptor de consola;
Radar de detección de punto ciego izquierdo y derecho; Control de crucero inteligente; Módulo AEB; Módulo de asistencia de mantenimiento de carril. |
| INTERIOR LAMP | 10 A | Bombilla del maletero;
Interruptor de encendido y puerta; Bombilla de la guantera; Manija exterior de llave inteligente del conductor/pasajero; Interruptor de lámpara de iluminación delantera izquierda y derecha; Bombilla de consola superior; Bombilla interior central; Bombilla central personal; Bombilla trasera personal izquierda y derecha; Bombilla de advertencia del conductor/pasajero |
| MDPS | 10 A | Unidad MDPS (columna/estructura);
Sensor de ángulo de dirección. |
| IG1 | 25A | Bloque PCB (fusible – TCU 2, ABS3, ECU 3, BOMBA DE VACÍO2) |
| MODULE 9 | 10 A | Módulo inmovilizador;
Módulo de control de llave inteligente |
| WASHER | 15A | Interruptor multifunción (interruptor de bajo nivel de limpiaparabrisas y pulverizador) |
| MODULE 8 | 10 A | Módulo de control de aire acondicionado;
Módulo de puerta del conductor/pasajero. |
| CLUSTER | 10 A | Panel de instrumentos (IG1) |
| MULTIMEDIA | 15A | Unidad principal de audio;
Audio-video y navegación; Teclado de botones. |
| HEATED STEERING | 15A | BCM (volante calefactado) |
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| MODULE1 | 10 A | Interruptor de consola;
Electroimán de llave; Módulo de puerta del conductor/pasajero; BCM. |
| DR LOCK | 20A | Relé de bloqueo de puerta;
Relé de desbloqueo de puerta |
| SMART KEY | 15A | Módulo de control de llave inteligente |
| A/BAG IND | 10 A | Panel de instrumentos (airbag IND. Potencia) |
| TRUNK | 10 A | Relé de tapa del maletero;
Interruptor de bomba de combustible y apertura del maletero; Motor de tapa del maletero; Caja de fusibles de relé ICM (relé de apertura de bomba de combustible). |
| SUNROOF 2 | 20A | Unidad de control del techo solar (persiana) |
| MEMORY 1 | 10 A | Panel de instrumentos;
Módulo de control de aire acondicionado; Conector de datos; Cargador inalámbrico; Módulo IMS del conductor; Sensor de lluvia; Caja de fusibles de relé ICM (relé de espejos plegables/extensibles); Indicador de seguridad; Sensor de luz automático y fotocélula; Módulo de puerta del conductor/pasajero; Espejo electrocromático. |
| S/HEATER RR | 25A | Módulo de control de calefacción de asientos traseros |
| SUNROOF 1 | 20A | Unidad de control del techo solar (cristal) |
| S/HEATER FRT | 25A | Módulo de control de asientos delanteros con calefacción;
Módulo de control de calefacción de asientos delanteros. |
| MODULE 2 | 10 A | Audio;
Unidad principal de audio/video y navegación; Teclado de botones; Panel de visualización del entorno; Amplificador; Interruptor de alimentación del espejo exterior; Módulo de control de llave inteligente; BCM; Cargador inalámbrico; Cargador USB trasero n.º 1/#2; Bloque de conexión E/R (toma de corriente Relé). |
| P/WINDOW RH | 25A | Relé de alimentación de la ventana derecha;
Interruptor de alimentación de la ventana trasera izquierda; Interruptor principal de alimentación de la ventana; Módulo de alimentación de la ventana de seguridad del pasajero. |
| P/SEAT PASS | 25A | Interruptor manual del asiento del pasajero;
Módulo de relé Walk In; Interruptor de posición final de inclinación del pasajero. |
| AMP | 25A | AMP (JBL) |
| BRAKE SWITCH | 10 A | Interruptor de luz de freno;
Módulo inmovilizador; Módulo de control de llave inteligente; Interruptor de botón de arranque/parada. |
| P/WINDOW LH | 25A | Relé de alimentación de la ventana izquierda;
Interruptor de alimentación de la ventana trasera izquierda; Interruptor principal de alimentación de la ventana; Módulo de alimentación de la ventana de seguridad del conductor. |
| P/SEAT DRV | 30A | Interruptor manual del asiento del conductor;
Módulo IMS del conductor. |
| POWER OUTLET | 20A | Toma de corriente delantera n.º 1;
Encendedor y toma de corriente n.º 2 |
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| Nombre del fusible | Amperaje [A] | Descripción |
| MDPS 1 | 80A | Unidad MDPS (columna) |
| COOLING FAN 2 | 60A | [G4KH/G4FJ] Relé de ventilador de refrigeración1;
Relé de ventilador de refrigeración2. |
| COOLING FAN 1 | 50A | [G4KJ] Relé de ventilador de refrigeración 1 |
| B+ 3 | 50A | Bloque de unión inteligente (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS 8) |
| REAR HEATED | 50A | Relé de calefacción trasera |
| DCT1 | 40A | [G4FJ-DCT] TCM |
| BLOWER | 40A | Relé del ventilador |
| POWER OUTLET 1 | 40A | Relé de toma de corriente |
| IG2 | 30A | [Sin llave inteligente] Relé de arranque, interruptor de encendido,
[Con llave inteligente] Relé de arranque, bloque PCB (relé IG2) |
| MDPS 2 | 100A | Unidad MDPS (soporte) |
| B+1 | 60A | Bloque de unión inteligente (Fusible – TECHO SOLAR1, TECHO SOLAR2, CALEFACCIÓN TRASERA, ASIENTO CONDUCTOR, ASIENTO PASAJERO, VENTANA IZQUIERDA, VENTANA DERECHA, MALETERO) |
| B+5 | 60A | Bloque PCB (relé de control del motor, fusible – TCU1, ECU2, BOMBA DE COMBUSTIBLE, BOCINA, LIMPIAPARABRISAS1) |
| B+2 | 60A | Bloque de unión inteligente (IPS 1, IPS 4, Fusible – AMP, CALEFACCIÓN DELANTERA) |
| ABS 1 | 40A | Módulo ESC |
| IG1 | 40A | [Sin llave inteligente] Interruptor de encendido,
[Con llave inteligente] Bloque PCB (relé IG1/ACC) |
| DCT 2 | 40A | [G4FJ-DCT] TCM |
| ABS 2 | 30A | Módulo ESC, conector de control universal |
| B+4 | 40A | Bloque de unión inteligente (Fusible de dispositivo de corte automático de corriente de pérdida – LÁMPARA INTERIOR, MEMORIA1, MULTIMEDIA, Fusible – BLOQUEO DE PUERTA, MÓDULO1, LLAVE INTELIGENTE, INTERRUPTOR DE FRENO) |
| E-CVVT 1 | 40A | Relé E-CVVT |
| VACUUM PUMP 1 | 20A | Bomba de vacío |
| DEICER | 20A | Relé de descongelación |
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| AMS | 10 A | Sensor de batería |
| E-CVVT 2 | 20A | PCM |
| A/CON | 10 A | Módulo de control de aire acondicionado |
| E-CVVT 3 | 20A | PCM |
| HEATED MIRROR | 10 A | Módulo de control de aire acondicionado;
Espejo exterior eléctrico del conductor/pasajero; ECM. |
| WIPER 2 | 10 A | BCM;
PCM/ECM |
| H/LAMP HI | 20A | Relé de faro principal |
| FUEL PUMP | 20A | Relé de bomba de combustible |
| ECU 1 | 20A | PCM/ECM |
| SENSORS 2 | 10 A | Bloque de conectores E/R (relé de bomba de combustible, relé 1/2 de ventilador de refrigeración) [G4KJ]
Válvula de control de aceite (drenaje), válvula solenoide de control de ventilación, válvula solenoide de entrada variable, válvula de cierre del tanque [G4KH] Válvula de control de aceite (drenaje), válvula solenoide de control de ventilación, válvula solenoide de control RCV, válvula de cierre del tanque [G4FJ] Válvula de control de aceite n.º 1/#2, válvula solenoide de control de ventilación, válvula solenoide de control RCV, válvula de cierre del tanque |
| TCU 2 | 15A | Interruptor de rango del puente del motor, TCM |
| ABS 3 | 10 A | Módulo ESC;
Conector de control universal. |
| POWER OUTLET 3 | 20A | Toma de corriente trasera |
| B/UP LAMP | 10 A | PCM/TCM;
Interruptor de rango de transmisión; Audio; Espejo electrocromático; Lámpara trasera común (IN) izquierda y derecha |
| SENSOR 1 | 15A | Sensor de oxígeno (alto/bajo) |
| IGN COIL | 20A | Bobina de encendido #1/#2/#3/#4 |
| ECU 2 | 10 A | PCM/ECM |
| TCU 1 | 10 A | PCM/TCM |
| VACUUM PUMP 2 | 10 A | Bomba de vacío;
Interruptor de vacío. |
| ECU 3 | 10 A | PCM/ECM |
| POWER OUTLET 2 | 20A | Toma de corriente delantera n.º 1 |
| HORN | 20A | Relé de bocina;
Caja de fusibles de relé ICM (relé de bocina de alarma antirrobo). |
| WIPER 1 | 30A | Relé de potencia de limpiaparabrisas |
