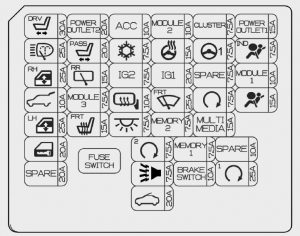

Kia Ceed JD (2013-2015) – caja de fusibles

Interruptor de soporte lumbar del conductor;

6WAY:

Interruptor manual del asiento del conductor;

Módulo IMS del conductor.

(relé del limpiaparabrisas)

Módulo de cristal de seguridad del conductor y del pasajero;

Módulo de cristal de seguridad de la ventana trasera derecha;

Módulo de cristal de seguridad del conductor y del pasajero;

Módulo de cristal de seguridad de la ventana trasera izquierda;

Relé de bloqueo.

Toma de corriente trasera.

(relé del limpiaparabrisas trasero);

Motor del limpiaparabrisas trasero.

Palanca AT (bloqueo de la transmisión);

Interruptor de seguridad.

Audio (sin ISG);

Convertidor DC-DC (con ISG);

Reloj digital;

Módulo de control de llave inteligente;

BCM;

Interruptor del espejo exterior;

Espejo exterior.

Módulo de control del aire acondicionado;

Relé del ventilador;

Relé PTC.

Sensor de lluvia;

BCM;

Espejo electrocromático;

Techo panorámico;

Módulo de control de llave;

Módulo de calefacción del asiento del pasajero;

Módulo de calefacción del asiento del conductor.

ECU;

Módulo de control del aire acondicionado.

Luz del maletero;

Luz del parasol;

Luz de la consola superior.

Interruptor de botón de arranque/parada.

(relé de la bocina de alarma antirrobo)

Convertidor DC-DC (con ISG);

Interruptor de nivelación de faros;

Módulo de control del aire acondicionado;

Sensor de asistencia de estacionamiento trasero;

Módulo de control de asistencia de estacionamiento inteligente;

Faro izquierdo y derecho;

Palanca de transmisión automática;

Interruptor central de la consola;

Interruptor del parachoques inferior;

Módulo de calefacción del asiento del conductor y del pasajero;

Módulo IMS del conductor.

(ECU4, LÁMPARA B / UP, ABS3, FUSIBLE TCU2)

Caja de fusibles del relé ICM

(relé del sensor de lluvia);

Motor del limpiaparabrisas delantero.

Manija exterior de la llave inteligente del conductor y del pasajero;

Módulo IMS del conductor;

Interruptor central;

Salpicadero;

Módulo de monitoreo de presión de neumáticos;

BCM;

Módulo de control del aire acondicionado;

Caja de fusibles del relé ICM

(plegado/desplegado del espejo exterior);

Iluminación de la llave de encendido;

Interruptor de advertencia de puerta;

Interruptor de asistencia de estacionamiento trasero;

Conector de datos;

Zumbador.

Interruptor de luz de freno,

Reloj digital.

Interruptor de bloqueo de encendido;

Interruptor de rango del motor;

TCU;

Módulo de control de llave inteligente.

Audio (sin ISG);

Convertidor DC-DC (con ISG);

Reloj digital.

Módulo de monitoreo de presión de neumáticos;

Palanca AT;

Audio;

Módulo de iluminación frontal adaptativa;

Módulo LDWS.

IPS1 (H/LAMP HI LH,H/LAMP LOW LH,

FRT TURN LH, POSITION LAMP LH),

IPS2 (STATIC BENDING LAMP LH/RH, DRL LH/RH)

Módulo de control ABS.

Módulo de control ABS;

Conector de control universal.

Interruptor de encendido, RELÉ DE ARRANQUE

Con llave inteligente:

RELÉ IG2, RELÉ DE ARRANQUE

IPS3

(H/LAMP HI RH,H/LAMP LOW RH,

FRT TURN RH,POSITION LAMP RH),

IPS4

(FRT FOG LAMP LH/RH, REAR TURN LH/RH),

IPS5

(REAR FOG LAMP, INT TAIL LAMP)

Interruptor de encendido

Con llave inteligente:

RELÉ IG1, RELÉ ACC,

CAJA DE FUSIBLES INTERNA

(Nº DE FUSIBLE –

8/13/21/23/28/29/35/36/37/38)

RELÉ C / FAN HI

(relé antiescarcha delantero)

RELÉ HAC.

(dispositivo de corte automático de corriente de fuga,

Nº de fusible – 6/19/20/17/32/26/25)

Interruptor de luz de marcha atrás;

A / T:

Interruptor de rango del puente del motor;

TCU.

Módulo inmovilizador;

ECU.

Módulo de control ABS;

Sensor de desviación de dirección;

HAC;

RELÉ ESS.

TCU;

ECU;

Relé de la bomba de combustible.

Condensador.

(RELÉ DE REFRIGERACIÓN BAJA);

Válvula de control de aceite # 1 / # 2.

Válvula solenoide de carga variable;

Válvula solenoide de control de purga.

FUSIBLE

IPS1

(H/LAMP HI LH,H/LAMP LOW LH,

FRT TURN LH, LÁMPARA DE POSICIÓN LH),

IPS2

(LÁMPARA DE CURVA ESTÁTICA LH/RH, DRL LH/RH)

Módulo de control ABS.

Módulo de control ABS;

Conector de control universal.

Interruptor de encendido, RELÉ DE ARRANQUE;

Con llave inteligente:

RELÉ IG2, RELÉ DE ARRANQUE.

IPS3

(H/LAMP HI RH,H/LAMP LOW RH,

FRT TURN RH,LÁMPARA DE POSICIÓN RH),

IPS4

(LÁMPARA ANTINIEBLA DELANTERA LH/RH, INTERMITENTE TRASERO LH/RH),

IPS5

(LÁMPARA ANTINIEBLA TRASERA, LÁMPARA DE COLA INT)

Con llave inteligente:

RELÉ IG1, RELÉ ACC,

CAJA DE FUSIBLES INTERNA

(Nº de fusible – 38/36/21/37/23/29/28,

Nº de fusible – 13/8/35)

(relé antiescarcha delantero)

RELÉ HAC.

(dispositivo de corte automático de corriente de fuga,

Nº de fusible – 6/19/20/17/32/26/25)

Interruptor de luz de marcha atrás;

A / T:

Interruptor de rango del puente del motor;

TCU.

Módulo inmovilizador;

ECU.

Módulo de control ABS;

Sensor de desviación de dirección;

HAC;

Relé ESS.

TCU.

(RELÉ DEL VENTILADOR DE BAJA VELOCIDAD);

Sonda lambda (D4FB);

Interruptor de luz de freno.

Sensor de posición del árbol de levas;

Válvula EGR eléctrica.
