KIA Sportage QL (2017-2019) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del KIA Sportage QL (2017–2019), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (disposición de los fusibles).
Ubicación de la caja de fusibles
El KIA Sportage QL (2017-2019) tiene 3 cajas de fusibles:
- Panel de fusibles del salpicadero (lado del conductor)
- Panel de fusibles del compartimento del motor
- Panel de fusibles del compartimento del motor (tapa de los terminales de la batería)
El fusible del encendedor de cigarrillos (toma de corriente) en el KIA Sportage es el fusible POWER OUTLET en el panel de fusibles.
Panel de fusibles del salpicadero (lado del conductor)
| Símbolo | Amperaje | Circuito protegido |
| MODULE 1 | 10A | Módulo de control de la carrocería (BCM) |
| MODULE 2 | 10A | Módulo de control de la carrocería (BCM) |
| SMART KEY 1 | 10A | Módulo de control de la llave inteligente |
| A/CON | 10A | Módulo de control del aire acondicionado, Módulo de control del climatizador automático |
| A/BAG | 10A | Módulo de control del airbag |
| START | 10A | Módulo de control de la llave inteligente, Módulo de control del motor, Módulo de control de la transmisión |
| IG2 | 10A | Módulo de control del motor, Módulo de control de la transmisión, Módulo de control del airbag, Módulo de control de la llave inteligente, Módulo de control de la dirección asistida eléctrica, Módulo de control de la carrocería (BCM), Módulo de control del climatizador automático, Módulo de control de la tracción total (4WD) |
| CLUSTER | 10A | Cuadro de instrumentos |
| AUDIO | 15A | Unidad principal de audio, Módulo de control de la llave inteligente |
| HEATED STEERING | 15A | Calefacción del volante |
| WASHER | 15A | Motor del lavaparabrisas |
| POWER WINDOW LH | 25A | Motor del elevalunas eléctrico (lado del conductor) |
| POWER WINDOW RH | 25A | Motor del elevalunas eléctrico (lado del pasajero) |
| DRL | 10A | Módulo de control de la carrocería (BCM) |
| WIPER FRT | 25A | Motor del limpiaparabrisas delantero |
| POWER WINDOW RR LH | 25A | Motor del elevalunas eléctrico (trasero izquierdo) |
| WIPER RR | 15A | Motor del limpiaparabrisas trasero |
| POWER WINDOW RR RH | 25A | Motor del elevalunas eléctrico (trasero derecho) |
| SMART KEY 3 | 10A | Módulo de control de la llave inteligente, Módulo de control de la carrocería (BCM), Módulo de control del climatizador automático, Módulo de control del airbag |
| STOP LAMP | 10A | Interruptor de la luz de freno |
| MODULE 3 | 10A | Módulo de control de la carrocería (BCM) |
| MEMORY | 10A | Módulo de control de la memoria del asiento, Módulo de control de la memoria del espejo, Módulo de control de la memoria del volante, Módulo de control de la memoria del pedal, Módulo de control de la memoria del climatizador, Módulo de control de la memoria del audio, Módulo de control de la memoria del sistema de navegación, Módulo de control de la memoria del sistema de información y entretenimiento |
| SUN ROOF 1 | 15A | Motor del techo solar |
| TAIL GATE OPEN | 10A | Módulo de control de la puerta trasera |
| INTERIOR LAMP | 10A | Luz interior, Luz de mapa, Luz de cortesía, Luz del maletero, Luz de la guantera, Luz de la consola central |
| SMART KEY 2 | 10A | Módulo de control de la llave inteligente |
| MODULE 4 | 10A | Módulo de control de la carrocería (BCM) |
| MODULE 5 | 10A | Módulo de control de la carrocería (BCM), Módulo de control del climatizador automático |
| MODULE 6 MODULE 7 |
10A | Módulo de control de la carrocería (BCM) |
| SUN ROOF 2 | 15A | Motor del techo solar |
| MODULE 8 | 10A | Módulo de control de la carrocería (BCM) |
| POWER OUTLET | 15A | Toma de corriente |
| S/HEATER REAR | 15A | Calefacción del asiento trasero |
| DOOR LOCK | 15A | Módulo de control de la cerradura de la puerta |
| MODULE 9 | 10A | Módulo de control de la carrocería (BCM) |
| MODULE 10 | 10A | Módulo de control de la carrocería (BCM), Módulo de control del climatizador automático |
| MODULE 11 | 10A | Módulo de control de la carrocería (BCM) |
| SAFETY P/ WINDOW | 25A | Motor del elevalunas eléctrico de seguridad |
| HEATED MIRROR | 10A | Espejo calefactado |
| MODULE 12 | 10A | Módulo de control de la carrocería (BCM) |
| MODULE 13 | 10A | Módulo de control de la carrocería (BCM), Módulo de control del climatizador automático, Módulo de control del airbag, Módulo de control de la llave inteligente, Módulo de control de la dirección asistida eléctrica, Módulo de control de la tracción total (4WD), Módulo de control del motor, Módulo de control de la transmisión |

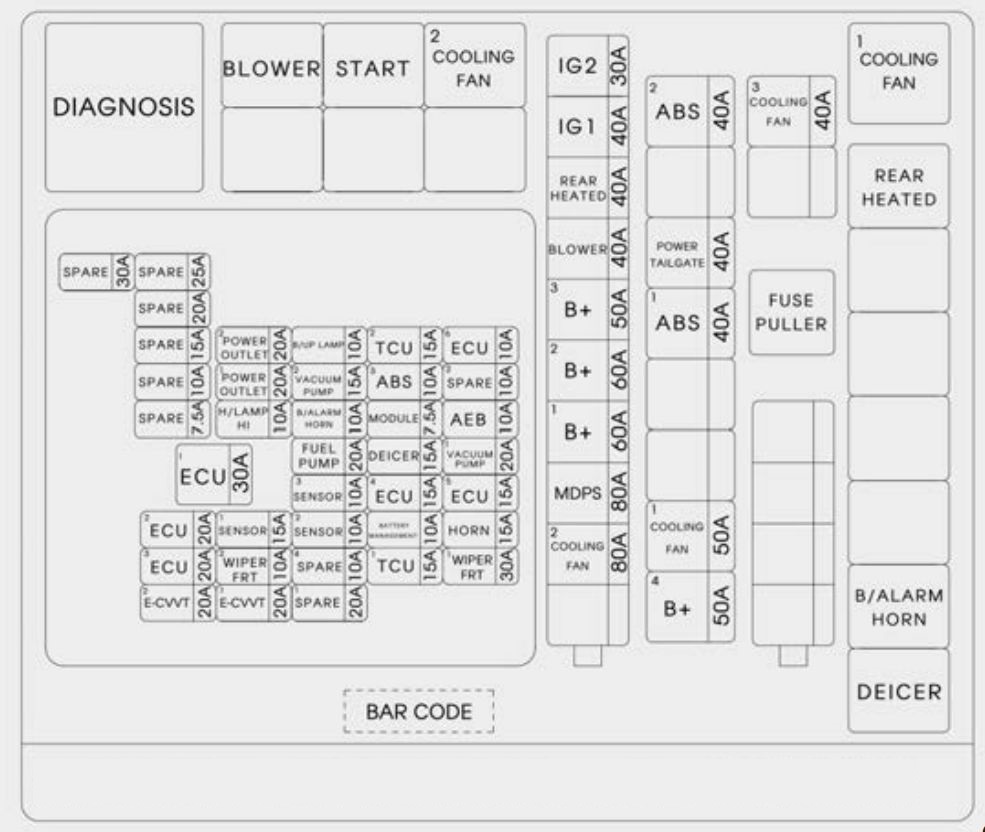

Panel de fusibles del compartimento del motor
| Símbolo | Amperaje | Circuito protegido | |
| FUSIBLES PRINCIPALES | VENTILADOR DE REFRIGERACIÓN 2 | 40A | Motor del ventilador de refrigeración |
| ABS 1 | 40A | Módulo de control del ABS | |
| ABS 2 | 40A | Módulo de control del ABS, Módulo de control del ESC | |
| EPS | 80A | Módulo de control de la dirección asistida eléctrica | |
| IG1 | 40A | Módulo de control del motor, Módulo de control de la transmisión, Módulo de control del airbag, Módulo de control de la llave inteligente, Módulo de control de la dirección asistida eléctrica, Módulo de control de la carrocería (BCM), Módulo de control del climatizador automático, Módulo de control de la tracción total (4WD) | |
| VENTILADOR | 40A | Motor del ventilador | |
| CALEFACCIÓN TRASERA | 40A | Calefacción del asiento trasero | |
| POWER OUTLET 2 | 40A | Toma de corriente, Módulo de control de la carrocería (BCM), Módulo de control del climatizador automático | |
| POWER OUTLET 3 | 40A | Toma de corriente, Módulo de control de la carrocería (BCM), Módulo de control del climatizador automático, Módulo de control del airbag, Módulo de control de la llave inteligente | |
| FUSIBLES | ECU 1 | 10A | Módulo de control del motor |
| VENTILADOR DE REFRIGERACIÓN 1 | 10A | Motor del ventilador de refrigeración | |
| ECU 2 | 10A | Módulo de control del motor, Módulo de control de la transmisión | |
| POWER TAIL GATE | 20A | Módulo de control de la puerta trasera | |
| ECU 3 | 10A | Módulo de control del motor | |
| VENTILADOR DE REFRIGERACIÓN 3 | 10A | Motor del ventilador de refrigeración | |
| ECU 4 | 10A | Módulo de control del motor | |
| ECU 5 | 10A | Módulo de control del motor | |
| LIMPIAPARABRISAS DELANTERO 1 | 10A | Motor del limpiaparabrisas delantero, Módulo de control de la carrocería (BCM), Módulo de control del climatizador automático | |
| ECU 6 | 10A | Módulo de control del motor | |
| LIMPIAPARABRISAS DELANTERO 2 | 10A | Motor del limpiaparabrisas delantero | |
| ECU 7 | 10A | Módulo de control del motor | |
| BOCINA | 10A | Bocina |
| GESTIÓN DE LA BATERÍA | 10A | Módulo de gestión de la batería |
| SENSOR 2 | 10A | Sensor de oxígeno, Sensor de temperatura del refrigerante del motor, Sensor de posición del cigüeñal, Sensor de posición del árbol de levas |
| SENSOR 1 | 10A | Sensor de oxígeno |
| ECU 8 | 10A | Módulo de control del motor |
| ECU 9 | 10A | Módulo de control del motor |
| SENSOR 3 | 10A | Sensor de presión del aire acondicionado |
| BOMBA DE COMBUSTIBLE | 15A | Bomba de combustible |
| ECU 10 | 10A | Módulo de control del motor |
| ECU 11 | 10A | Módulo de control del motor |
| BOCINA DE ALARMA | 10A | Bocina de alarma |
| ECU 12 | 10A | Módulo de control del motor |
| ECU 13 | 10A | Módulo de control del motor |
| POWER OUTLET 1 | 15A | Toma de corriente |
| ECU 14 | 10A | Módulo de control del motor |
| ECU 15 | 10A | Módulo de control del motor |
| LUZ DE MARCHA ATRÁS | 10A | Luz de marcha atrás |
| ECU 16 | 10A | Módulo de control del motor |
| ECU 17 | 10A | Módulo de control del motor |
| DESCONGELADOR | 10A | Descongelador |
| BOMBA DE VACÍO 1 | 10A | Bomba de vacío |
| BOMBA DE VACÍO 2 | 10A | Bomba de vacío, Módulo de control del motor |
Relés del compartimento del motor
| Símbolo | Circuito protegido |
| RELÉ DEL VENTILADOR DE REFRIGERACIÓN 1 | Motor del ventilador de refrigeración |
| RELÉ DEL VENTILADOR DE REFRIGERACIÓN 2 | Motor del ventilador de refrigeración |
| RELÉ DEL VENTILADOR DE REFRIGERACIÓN 3 | Motor del ventilador de refrigeración |
| RELÉ DEL VENTILADOR | Motor del ventilador |
| RELÉ DE LA BOMBA DE COMBUSTIBLE | Bomba de combustible |
| RELÉ DEL LIMPIAPARABRISAS DELANTERO | Motor del limpiaparabrisas delantero |
| RELÉ DE LA BOCINA | Bocina |
Panel de fusibles del compartimento del motor (tapa de los terminales de la batería)
