KIA Carnival VQ (2006-2010) – caja de fusibles

KIA Carnival VQ (2006-2010) – diagrama de fusibles

Año de producción: 2006, 2007, 2008, 2009, 2010.

El fusible del encendedor de cigarrillos (toma de corriente) en el KIA Sorento (2018) es el fusible F37 en la caja de fusibles

Caja de fusibles del compartimento del motor

Fusible	A	Circuito protegido
LIMPIAPARABRISAS DELANTERO / TRASERO	10	RELÉ DEL MOTOR DEL LIMPIAPARABRISAS DELANTERO, RELÉ DEL MOTOR DEL LIMPIAPARABRISAS TRASERO
LÁMPARA DE ARRANQUE	20	INTERRUPTOR DE LA LÁMPARA DE ARRANQUE
INTERRUPTOR DE LLAVE # 1	25	DESCONECTADOR DE BATERÍA
SEÑAL DE ARRANQUE	7.5	MÓDULO DE CONTROL ABS, MÓDULO DE CONTROL ESP, PCM (GSL), ECM (DSL), TCM (DSL)
COMPRESOR A/C	7.5	RELÉ DEL COMPRESOR A/C
ATM	15	RELÉ ATM
DESCONGELADOR DELANTERO	15	RELÉ DEL DESCONGELADOR DELANTERO
BOCINA	15	RELÉ DE LA BOCINA
ECU # 1	10	RELÉ DEL COMPRESOR A/C, PCM (GSL), SENSOR DE FLUJO DE MASA DE AIRE (GSL), INTERRUPTOR DE LA LÁMPARA DE ARRANQUE (2.9L VGT), MÓDULO INMOVILIZADOR, ECM (DSL), RELÉ DE AIRE (2.9L WGT), RADIADOR (2.7L)
02 ABAJO	10	SENSOR DE OXÍGENO (GSL)
ECU # 2	15	PCM (GSL), VÁLVULA DE ADMISIÓN VARIABLE (GSL), RELÉ DEL VENTILADOR DE REFRIGERACIÓN (3.8L), PCSV (GSL), OCV (GSL), ECM (DSL)
02 ARRIBA	10	SENSOR DE OXÍGENO (GSL)
BOBINA DE ENCENDIDO	20	BOBINA DE ENCENDIDO # 1 – # 6 (GSL), CONDENSADOR (GSL)
INYECCIÓN	15	INYECCIÓN # 1 – # 6 (GSL), PCM (GSL), VÁLVULA DE MEDICIÓN DE ADMISIÓN (DSL), VÁLVULA SOLENOIDE EGR (2.9L WGT), VÁLVULA SOLENOIDE DE CONTROL VGT (2.9L VGT), VÁLVULA SOLENOIDE DEL CUERPO DEL ACELERADOR DE ADMISIÓN (DSL), ECM (DSL), SENSOR DE FLUJO DE MASA DE AIRE (2.9L WGT), CUADRO DIÉSEL (DSL)

TREN DE POTENCIA	7.5	RELÉ PRINCIPAL, RELÉ DE ALARMA, PCM (GSL), TCM (DSL), GENERADOR (2.9L WGT)
BOMBA DE COMBUSTIBLE	15	RELÉ DE LA BOMBA DE COMBUSTIBLE
ABS # 1	40	MÓDULO DE CONTROL ABS, MÓDULO DE CONTROL ESP
ABS # 2	20	MÓDULO DE CONTROL ABS, MÓDULO DE CONTROL ESP
LIMPIAPARABRISAS DELANTERO	30	RELÉ DEL LIMPIAPARABRISAS DELANTERO
INTERRUPTOR DE LLAVE # 2	30	RELÉ DE ARRANQUE, INTERRUPTOR DE ENCENDIDO
VENTILADOR DELANTERO	40	RELÉ DEL VENTILADOR DELANTERO
VENTILADOR TRASERO	30	RELÉ DEL VENTILADOR TRASERO
IPM # 1	50	MÓDULO DEL PANEL DE INSTRUMENTOS
IPM # 2	50	MÓDULO DEL PANEL DE INSTRUMENTOS
IPM # 3	50	MÓDULO DEL PANEL DE INSTRUMENTOS
MEMORIA RAM # 1	50	MÓDULO DEL COMPARTIMENTO TRASERO
MEMORIA RAM # 2	50	MÓDULO DEL COMPARTIMENTO TRASERO
MEMORIA RAM # 3	50	MÓDULO DEL COMPARTIMENTO TRASERO
IG2	7.5
CALENTADOR DE COMBUSTIBLE	20	FILTRO DE COMBUSTIBLE CALEFACTADO (DSL)

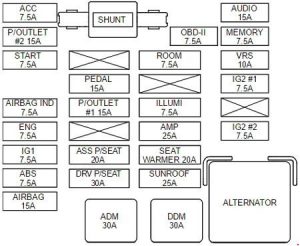

Panel de fusibles del salpicadero

Fusible	A	Circuito protegido
ACC	7.5	ESPEJO EXTERIOR Y ESPEJO PLEGABLE, AUDIO, RELOJ DIGITAL, MÓDULO MULTIMEDIA
TOMA DE CORRIENTE # 2	15	ENCENDEDOR DE CIGARRILLOS  PARA CIGARRILLOS Y TOMA DE CORRIENTE
INICIO	7.5	RELÉ DE ALARMA ANTIRROBO, INTERRUPTOR DE CONTROL DE LA TRANSMISIÓN RADIAL, ECM (DSL)
INDICADOR DE AIRBAG	7.5	PANEL DE INSTRUMENTOS
MOTOR	7.5	INTERRUPTOR DE LA PALANCA ATM, INTERRUPTOR DE LA LUZ DE FRENO (GSL), SENSOR DE VELOCIDAD DE ENTRADA, SENSOR DE VELOCIDAD DE SALIDA, INTERRUPTOR DE CONTROL DE LA TRANSMISIÓN RADIAL, PCM (GSL), SENSOR DE VELOCIDAD DEL VEHÍCULO, ECM (DSL), TCM (DSL), INTERRUPTOR DE LA LUZ DE MARCHA ATRÁS, INTERRUPTOR DE ALARMA DEL FILTRO DE COMBUSTIBLE (DSL), INTERRUPTOR DEL EMBRAGUE (2.7L), SENSOR DE DENSIDAD DE FLUJO DE AIRE (2.9L VGT)
IG1	7.5	ORDENADOR DE A BORDO, TIMBRE DE ALARMA TRASERO, REÓSTATO, INTERRUPTOR ESP, GRUPO DE INSTRUMENTOS, INTERRUPTOR MULTIFUNCIÓN, GENERADOR, INTERRUPTOR AMB
ABS	7.5	MÓDULO DE CONTROL ABS, MÓDULO DE CONTROL ESP, SENSOR DE INCLINACIÓN, SENSOR DE ÁNGULO, CONECTOR DE CONTROL MULTIFUNCIÓN
AIRBAG	15	MÓDULO DE CONTROL SRS, INTERRUPTOR DE DESACTIVACIÓN DEL AIRBAG DEL PASAJERO
PEDAL	15	RELÉ DE REGULACIÓN DEL PEDAL
TOMA DE CORRIENTE # 1	15	ENCENDEDOR DE CIGARRILLOS  PARA CIGARRILLOS Y TOMA DE CORRIENTE
ASIENTO DEL PASAJERO	20	MÓDULO DEL ASIENTO DEL PASAJERO
ASIENTO DEL CONDUCTOR	30	INTERRUPTOR DEL CONTROLADOR FINAL, MÓDULO DEL ASIENTO DEL CONDUCTOR

OBD-II	7.5	CONECTOR DE DATOS DE INTERFAZ, CONECTOR DE CONTROL MULTIFUNCIÓN
HABITÁCULO	7.5	BOMBILLA DE LA CABINA IZQUIERDA (DERECHA), BOMBILLA DEL MAPA, MÓDULO DE CONTROL DEL CLIMATIZADOR, INTERRUPTOR DE LA LUZ DE LA CABINA TRASERA, CONSOLA SUPERIOR
VRS	10	INTERRUPTOR VRS, MÓDULO VRS
ILUMINACIÓN	7.5	MÓDULO DEL PANEL DE INSTRUMENTOS
AMPLIFICADOR	25	AMPLIFICADOR
ASIENTO CALEFACTADO	20	RELÉ DE CALEFACCIÓN DEL ASIENTO
TECHO SOLAR	25	MÓDULO DEL TECHO
AUDIO	15	BOMBILLA DEL ESCALÓN IZQUIERDO (DERECHO), AUDIO, MÓDULO MULTIMEDIA
MEMORIA	7.5	MÓDULO DE CONTROL DEL CLIMATIZADOR, RELOJ DIGITAL, GRUPO DE INSTRUMENTOS, ORDENADOR DE A BORDO, MÓDULO DE LA PUERTA, MÓDULO DEL ÁREA DELANTERA, MÓDULO DEL ASIENTO DEL CONDUCTOR, MÓDULO DEL ASIENTO ELÉCTRICO
IG2 # 1	7.5	INTERRUPTOR MULTIFUNCIÓN, MÓDULO DE CONTROL DEL CLIMATIZADOR, ESPEJO ELECTROCRÓMICO, SENSOR DE LLUVIA, PANEL DE RELÉS
IG2 # 2	7.5	MÓDULO DE LA PUERTA, INTERRUPTOR DE CONTROL DEL CLIMATIZADOR TRASERO, MÓDULO DEL ÁREA DELANTERA, MÓDULO DE LA PUERTA TRASERA ELÉCTRICA, MÓDULO DEL ASIENTO ELÉCTRICO
DDM	30	MÓDULO DE LA PUERTA DEL CONDUCTOR, SEGURIDAD DEL ELEVALUNAS ELÉCTRICO
ADM	30	MÓDULO DE LA PUERTA DEL PASAJERO

Diagrama de fusibles del maletero

Fusible	A	Circuito protegido
PSD-LH	30	MÓDULO DE LA PUERTA CORREDERA IZQUIERDA
PSD-RH	30	MÓDULO DE LA PUERTA CORREDERA DERECHA
DESEMPAÑADOR TRASERO	25	RELÉ DEL DESEMPAÑADOR TRASERO, DESEMPAÑADOR TRASERO
PORTÓN TRASERO ELÉCTRICO	30	MÓDULO DEL PORTÓN TRASERO MECÁNICO
VENTANILLA TRASERA	10	RELÉ DE APERTURA DE LA VENTANILLA TRASERA IZQUIERDA, RELÉ DE CIERRE DE LA VENTANILLA TRASERA IZQUIERDA, RELÉ DE APERTURA DE LA VENTANILLA TRASERA DERECHA, RELÉ DE CIERRE DE LA VENTANILLA TRASERA DERECHA, MOTOR DE LA VENTANILLA TRASERA IZQUIERDA, MOTOR DE LA VENTANILLA TRASERA DERECHA
LIMPIAPARABRISAS TRASERO	15	RELÉ DEL LIMPIAPARABRISAS TRASERO, MOTOR DEL LIMPIAPARABRISAS TRASERO
BLOQUEO DE PUERTA TRASERA	20	RELÉ DE BLOQUEO DE PUERTA S/, RELÉ DE DESBLOQUEO DE PUERTA S/, ACTUADOR DE BLOQUEO DE PUERTA CORREDERA, ACTUADOR DE BLOQUEO DE PUERTA TRASERA
TOMA DE CORRIENTE TRASERA IZQUIERDA	15	TOMA DE CORRIENTE TRASERA IZQUIERDA
TOMA DE CORRIENTE TRASERA DERECHA	15	TOMA DE CORRIENTE TRASERA DERECHA
PUERTA DE COMBUSTIBLE	15	RELÉ DE REPOSTAJE DE COMBUSTIBLE, ACTUADOR DE REPOSTAJE DE COMBUSTIBLE
ELEVALUNAS TRASERO IZQUIERDO	25	RELÉ DEL ELEVALUNAS DE LA PUERTA CORREDERA (ARRIBA) IZQUIERDA, RELÉ DEL ELEVALUNAS DE LA PUERTA CORREDERA (ABAJO) IZQUIERDA, MOTOR DEL ELEVALUNAS DE LA PUERTA CORREDERA IZQUIERDA
ELEVALUNAS TRASERO DERECHO	25	RELÉ DEL ELEVALUNAS DE LA PUERTA CORREDERA (ARRIBA) DERECHA, RELÉ DEL ELEVALUNAS DE LA PUERTA CORREDERA (ABAJO) DERECHA, ELEVALUNAS ELÉCTRICO DE LA PUERTA CORREDERA DERECHA
MALETERO	7.5	BOMBILLA DEL MALETERO, INTERRUPTOR ACC. / DES. PUERTA TRASERA ELÉCTRICA

Diagrama de fusibles del compartimento del motor (Diésel)

Radiador (2,7 l)

Diagrama de fusibles del compartimento del motor (fusible principal)

Fusible	A	Circuito protegido
ALT	150	Generador
VENTILADOR DEL CONDENSADOR	60	Ventilador de refrigeración

Acerca del KIA Carnival VQ (2006-2010)

El KIA Carnival VQ, fabricado entre 2006 y 2010, es un modelo popular entre los vehículos familiares gracias a su amplitud y comodidad. Este modelo ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, que varían en potencia y eficiencia. El KIA Carnival VQ es conocido por su fiabilidad y características prácticas, como puertas correderas y un interior variable, lo que lo convierte en una opción ideal para familias numerosas o grupos de pasajeros. El vehículo está equipado con características de seguridad modernas que garantizan una conducción segura para todos los ocupantes.

Diagrama de la caja de fusibles del KIA Carnival VQ

Esta página muestra el diagrama de la caja de fusibles del KIA Carnival VQ, que es esencial para el mantenimiento y las reparaciones adecuadas del sistema eléctrico del vehículo. La caja de fusibles suele estar ubicada debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los dispositivos eléctricos del vehículo.
